Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

Практическое занятие № 4

Приобретение навыков в работе с конструкторской документацией.

Цель работы: необходимость и правильность выполнения и составления конструкторской документации.

Что необходимо выполнить студенту для получения зачета

Изучить данную методическую разработку.

Составить спецификацию на сборочную единицу.

Защитить практическую работу

Общие сведения по изучаемой теме

Комплект графических и текстовых документов, в которых излагаются все сведения о конструкции изделия, называют конструкторской документацией. Это чертежи, пояснительные записки, расчеты, схемы.

При разработке конструкции изделия и чертежей, необходимых для его изготовления, решают следующие конструкторские задачи: выбирают наилучший вариант изделия, его конструктивные элементы, материалы, анализируют образцы изделий и выполняют чертежи.

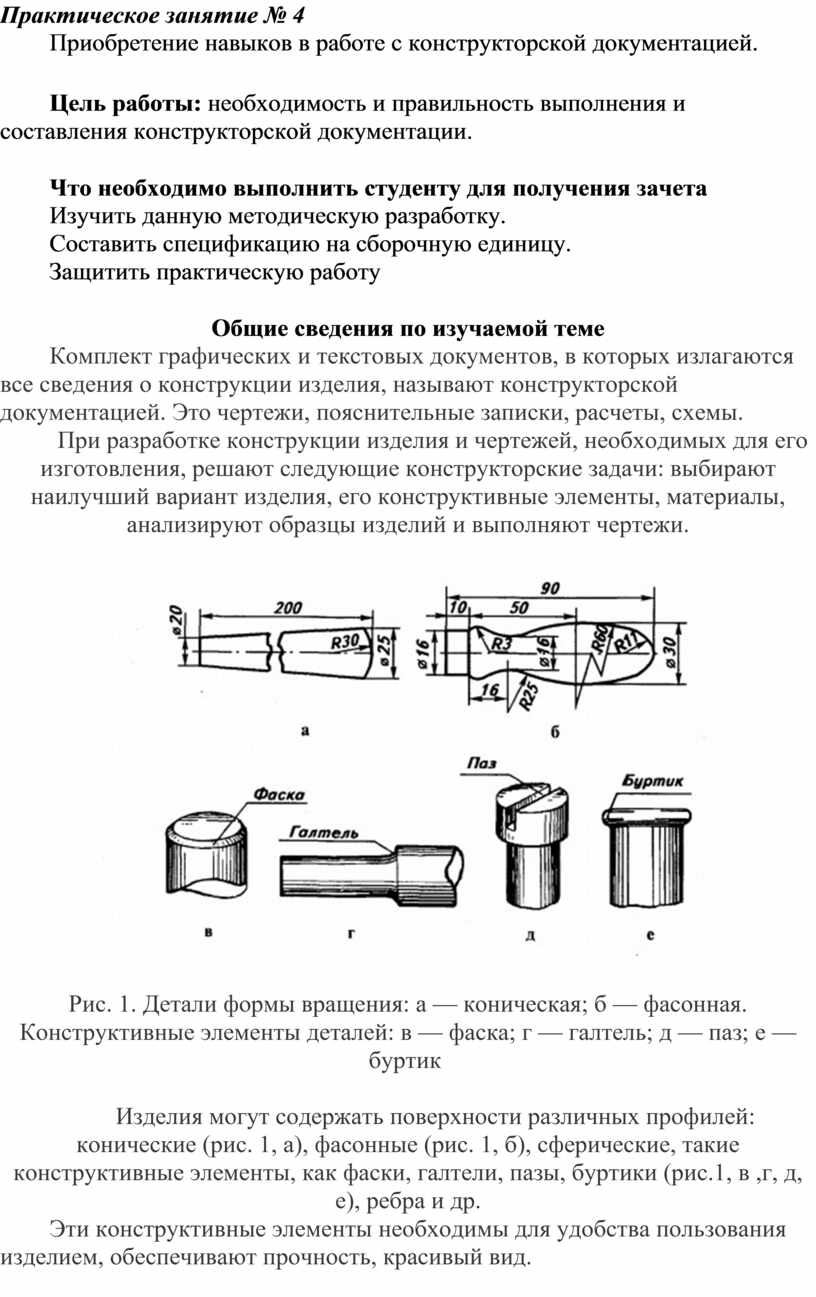

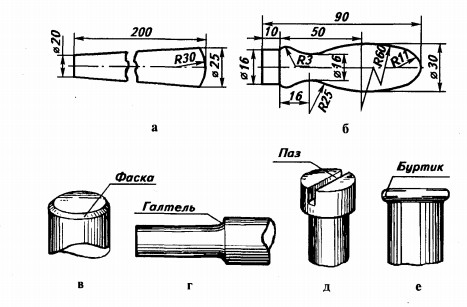

Рис. 1. Детали формы вращения: а — коническая; б — фасонная. Конструктивные элементы деталей: в — фаска; г — галтель; д — паз; е — буртик

         Изделия могут содержать поверхности различных профилей: конические (рис. 1, а), фасонные (рис. 1, б), сферические, такие конструктивные элементы, как фаски, галтели, пазы, буртики (рис.1, в ,г, д, е), ребра и др.

Эти конструктивные элементы необходимы для удобства пользования изделием, обеспечивают прочность, красивый вид.

Конструкторская документация выполняется по стандарту (ГОСТу) согласно ЕСКД — единой системе конструкторской документации. Отступления от ЕСКД  приводят к выпуску нестандартной документации, ошибкам и нарушениям, к выпуску некачественной, бракованной продукции.

К конструкторским документам относят: чертеж детали, сборочный чертеж, чертеж общего вида, электромонтажный чертеж, схемы и инструкции.

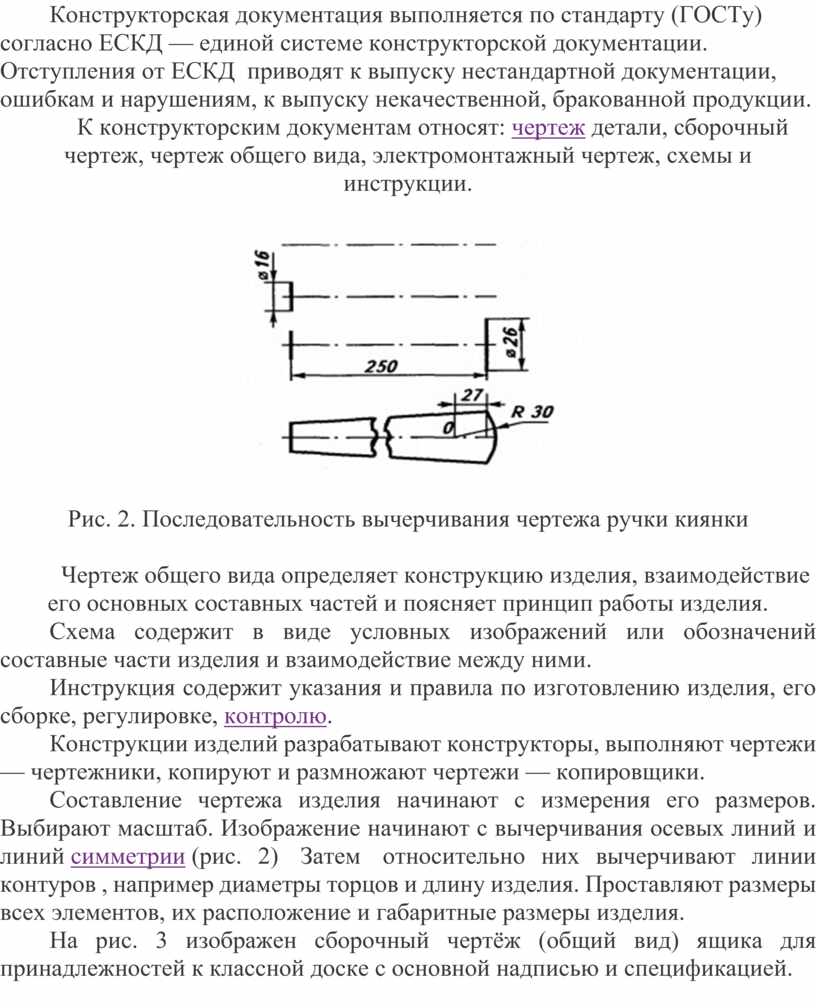

Рис. 2. Последовательность вычерчивания чертежа ручки киянки

         Чертеж общего вида определяет конструкцию изделия, взаимодействие его основных составных частей и поясняет принцип работы изделия.

Схема содержит в виде условных изображений или обозначений составные части изделия и взаимодействие между ними.

Инструкция содержит указания и правила по изготовлению изделия, его сборке, регулировке, контролю.

Конструкции изделий разрабатывают конструкторы, выполняют чертежи — чертежники, копируют и размножают чертежи — копировщики.

Составление чертежа изделия начинают с измерения его размеров. Выбирают масштаб. Изображение начинают с вычерчивания осевых линий и линий симметрии (рис. 2)  Затем  относительно них вычерчивают линии контуров , например диаметры торцов и длину изделия. Проставляют размеры всех элементов, их расположение и габаритные размеры изделия.

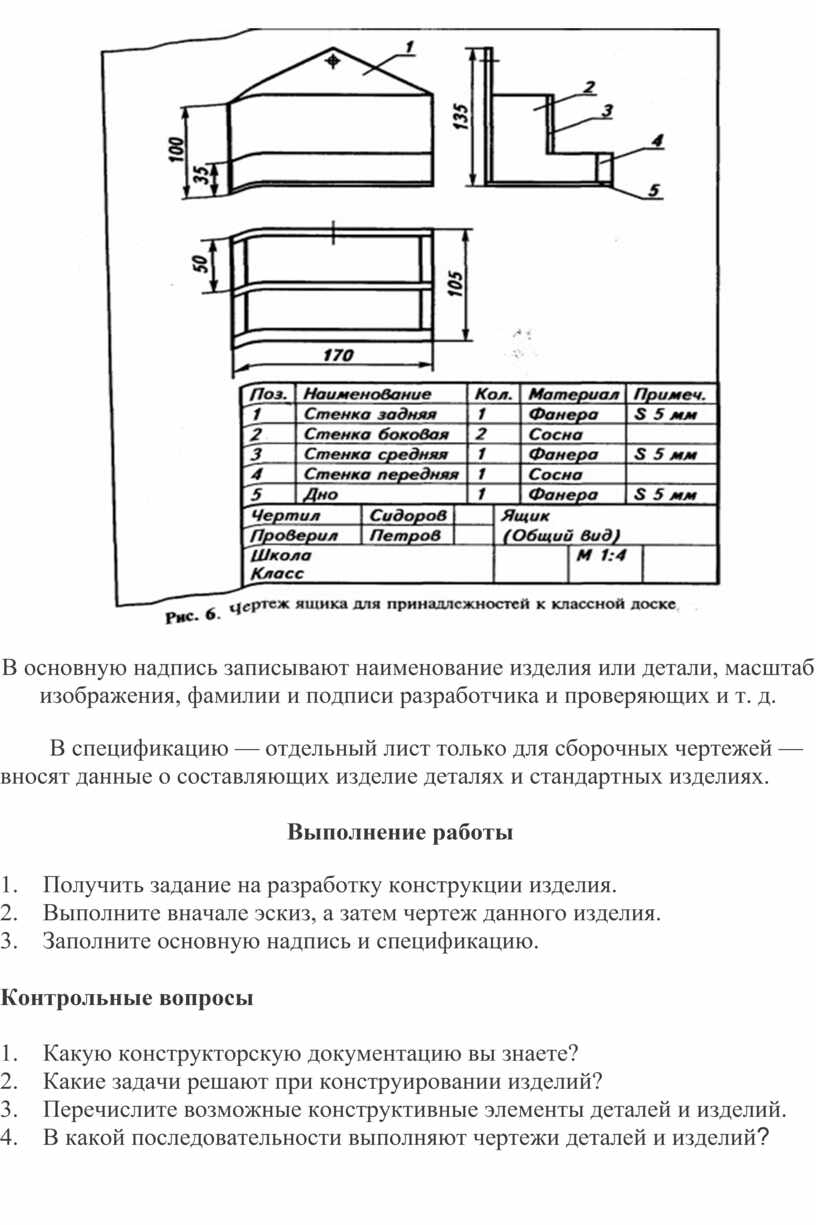

На рис. 3 изображен сборочный чертёж (общий вид) ящика для принадлежностей к классной доске с основной надписью и спецификацией.

В основную надпись записывают наименование изделия или детали, масштаб изображения, фамилии и подписи разработчика и проверяющих и т. д.

В спецификацию — отдельный лист только для сборочных чертежей — вносят данные о составляющих изделие деталях и стандартных изделиях.

                                               Выполнение работы

1.    Получить задание на разработку конструкции изделия.
2.    Выполните вначале эскиз, а затем чертеж данного изделия.
3.    Заполните основную надпись и спецификацию.

Контрольные вопросы

1.    Какую конструкторскую документацию вы знаете?
2.    Какие задачи решают при конструировании изделий?
3.    Перечислите возможные конструктивные элементы деталей и изделий.

4.    В какой последовательности выполняют чертежи деталей и изделий?
