Практическая работа специальности 15.02.05. «Техническая эксплуатация оборудования в торговле и общественном питании»

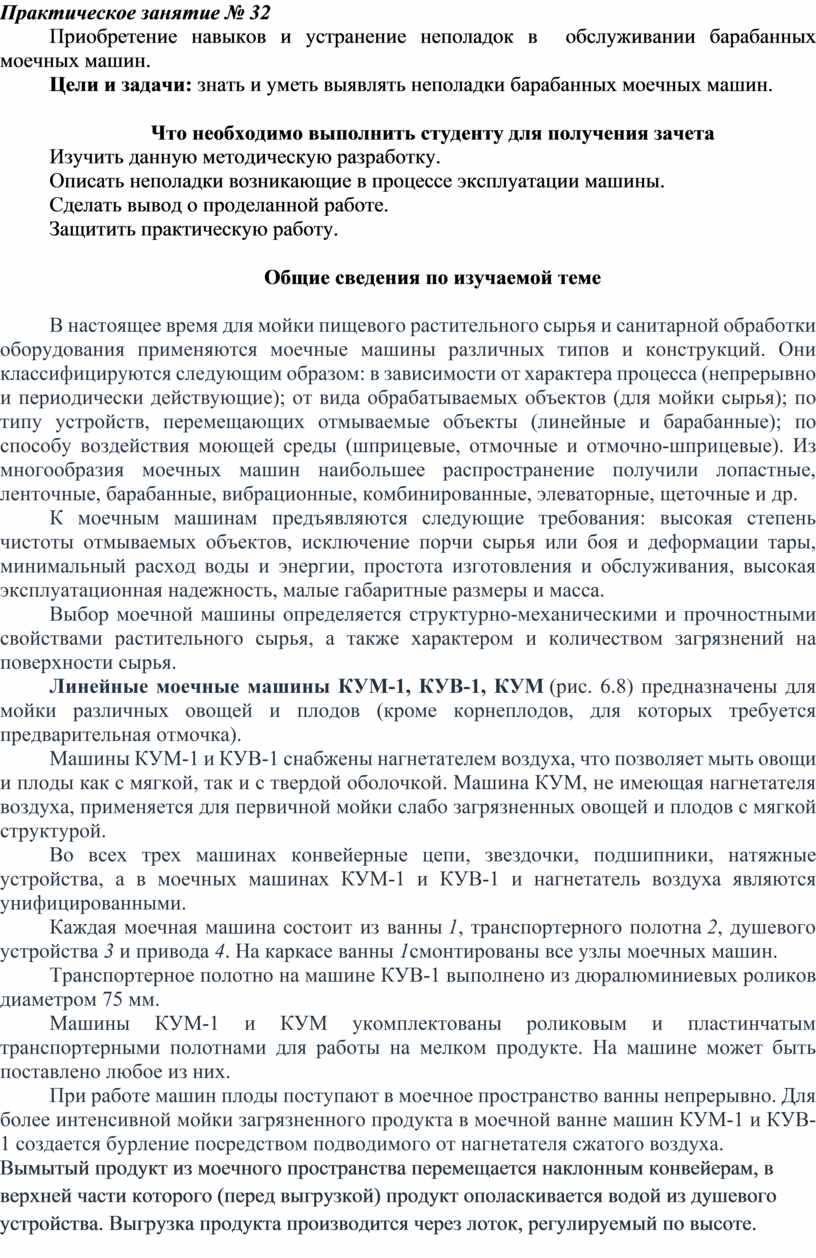

Практическое занятие № 32

Приобретение навыков и устранение неполадок в  обслуживании барабанных моечных машин.

Цели и задачи: знать и уметь выявлять неполадки барабанных моечных машин.

Что необходимо выполнить студенту для получения зачета

Изучить данную методическую разработку.

Описать неполадки возникающие в процессе эксплуатации машины.

Сделать вывод о проделанной работе.

Защитить практическую работу.

Общие сведения по изучаемой теме

В настоящее время для мойки пищевого растительного сырья и санитарной обработки оборудования применяются моечные машины различных типов и конструкций. Они классифицируются следующим образом: в зависимости от характера процесса (непрерывно и периодически действующие); от вида обрабатываемых объектов (для мойки сырья); по типу устройств, перемещающих отмываемые объекты (линейные и барабанные); по способу воздействия моющей среды (шприцевые, отмочные и отмочно-шприцевые). Из многообразия моечных машин наибольшее распространение получили лопастные, ленточные, барабанные, вибрационные, комбинированные, элеваторные, щеточные и др.

К моечным машинам предъявляются следующие требования: высокая степень чистоты отмываемых объектов, исключение порчи сырья или боя и деформации тары, минимальный расход воды и энергии, простота изготовления и обслуживания, высокая эксплуатационная надежность, малые габаритные размеры и масса.

Выбор моечной машины определяется структурно-механическими и прочностными свойствами растительного сырья, а также характером и количеством загрязнений на поверхности сырья.

Линейные моечные машины КУМ-1, КУВ-1, КУМ (рис. 6.8) предназначены для мойки различных овощей и плодов (кроме корнеплодов, для которых требуется предварительная отмочка).

Машины КУМ-1 и КУВ-1 снабжены нагнетателем воздуха, что позволяет мыть овощи и плоды как с мягкой, так и с твердой оболочкой. Машина КУМ, не имеющая нагнетателя воздуха, применяется для первичной мойки слабо загрязненных овощей и плодов с мягкой структурой.

Во всех трех машинах конвейерные цепи, звездочки, подшипники, натяжные устройства, а в моечных машинах КУМ-1 и КУВ-1 и нагнетатель воздуха являются унифицированными.

Каждая моечная машина состоит из ванны 1, транспортерного полотна 2, душевого устройства 3 и привода 4. На каркасе ванны 1смонтированы все узлы моечных машин.

Транспортерное полотно на машине КУВ-1 выполнено из дюралюминиевых роликов диаметром 75 мм.

Машины КУМ-1 и КУМ укомплектованы роликовым и пластинчатым транспортерными полотнами для работы на мелком продукте. На машине может быть поставлено любое из них.

При работе машин плоды поступают в моечное пространство ванны непрерывно. Для более интенсивной мойки загрязненного продукта в моечной ванне машин КУМ-1 и КУВ-1 создается бурление посредством подводимого от нагнетателя сжатого воздуха.

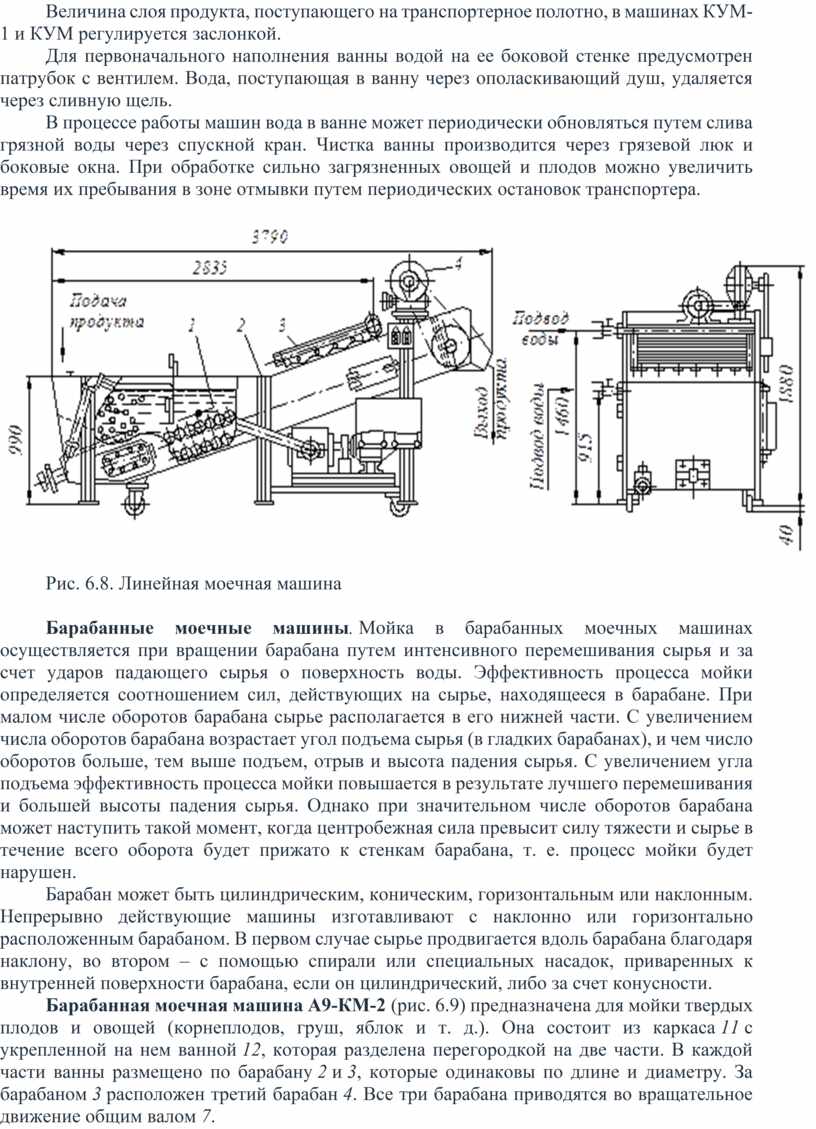

Вымытый продукт из моечного пространства перемещается наклонным конвейерам, в верхней части которого (перед выгрузкой) продукт ополаскивается водой из душевого устройства. Выгрузка продукта производится через лоток, регулируемый по высоте. Величина слоя продукта, поступающего на транспортерное полотно, в машинах КУМ-1 и КУМ регулируется заслонкой.

Для первоначального наполнения ванны водой на ее боковой стенке предусмотрен патрубок с вентилем. Вода, поступающая в ванну через ополаскивающий душ, удаляется через сливную щель.

В процессе работы машин вода в ванне может периодически обновляться путем слива грязной воды через спускной кран. Чистка ванны производится через грязевой люк и боковые окна. При обработке сильно загрязненных овощей и плодов можно увеличить время их пребывания в зоне отмывки путем периодических остановок транспортера.

Рис. 6.8. Линейная моечная машина

Барабанные моечные машины. Мойка в барабанных моечных машинах осуществляется при вращении барабана путем интенсивного перемешивания сырья и за счет ударов падающего сырья о поверхность воды. Эффективность процесса мойки определяется соотношением сил, действующих на сырье, находящееся в барабане. При малом числе оборотов барабана сырье располагается в его нижней части. С увеличением числа оборотов барабана возрастает угол подъема сырья (в гладких барабанах), и чем число оборотов больше, тем выше подъем, отрыв и высота падения сырья. С увеличением угла подъема эффективность процесса мойки повышается в результате лучшего перемешивания и большей высоты падения сырья. Однако при значительном числе оборотов барабана может наступить такой момент, когда центробежная сила превысит силу тяжести и сырье в течение всего оборота будет прижато к стенкам барабана, т. е. процесс мойки будет нарушен.

Барабан может быть цилиндрическим, коническим, горизонтальным или наклонным. Непрерывно действующие машины изготавливают с наклонно или горизонтально расположенным барабаном. В первом случае сырье продвигается вдоль барабана благодаря наклону, во втором – с помощью спирали или специальных насадок, приваренных к внутренней поверхности барабана, если он цилиндрический, либо за счет конусности.

Барабанная моечная машина А9-КМ-2 (рис. 6.9) предназначена для мойки твердых плодов и овощей (корнеплодов, груш, яблок и т. д.). Она состоит из каркаса 11 с укрепленной на нем ванной 12, которая разделена перегородкой на две части. В каждой части ванны размещено по барабану 2 и 3, которые одинаковы по длине и диаметру. За барабаном 3 расположен третий барабан 4. Все три барабана приводятся во вращательное движение общим валом 7.

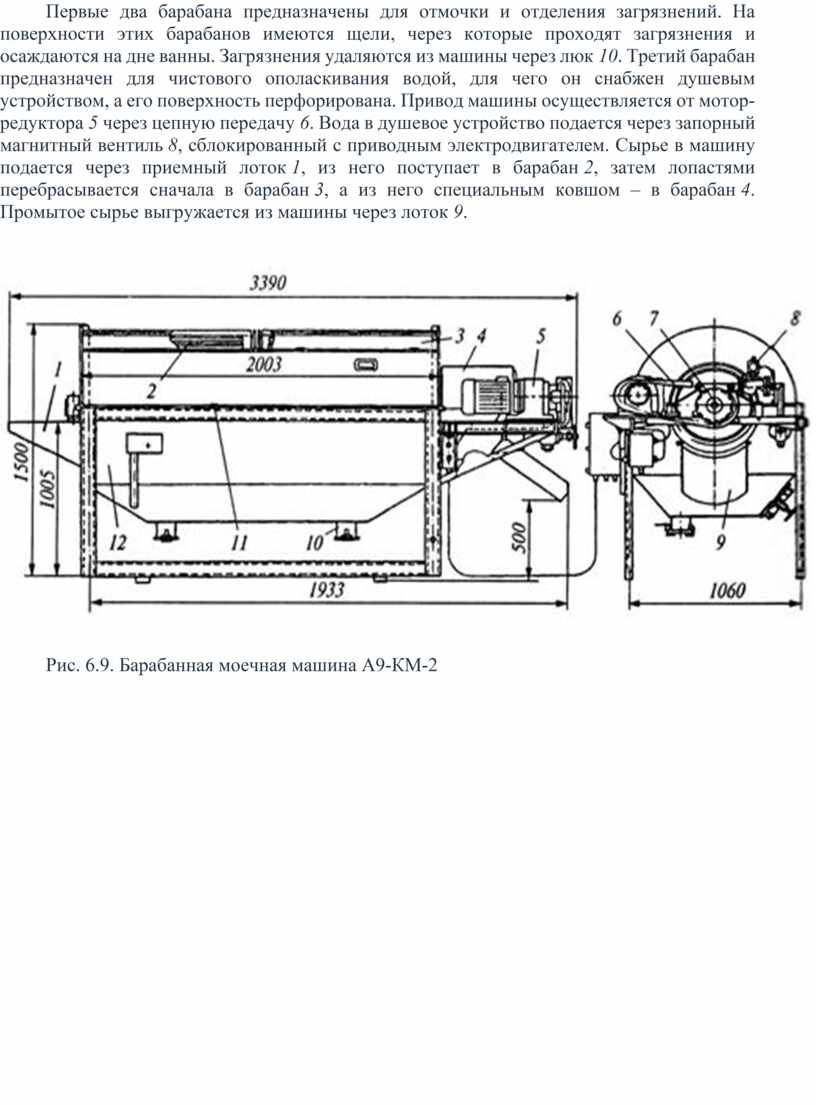

Первые два барабана предназначены для отмочки и отделения загрязнений. На поверхности этих барабанов имеются щели, через которые проходят загрязнения и осаждаются на дне ванны. Загрязнения удаляются из машины через люк 10. Третий барабан предназначен для чистового ополаскивания водой, для чего он снабжен душевым устройством, а его поверхность перфорирована. Привод машины осуществляется от мотор-редуктора 5 через цепную передачу 6. Вода в душевое устройство подается через запорный магнитный вентиль 8, сблокированный с приводным электродвигателем. Сырье в машину подается через приемный лоток 1, из него поступает в барабан 2, затем лопастями перебрасывается сначала в барабан 3, а из него специальным ковшом – в барабан 4. Промытое сырье выгружается из машины через лоток 9.

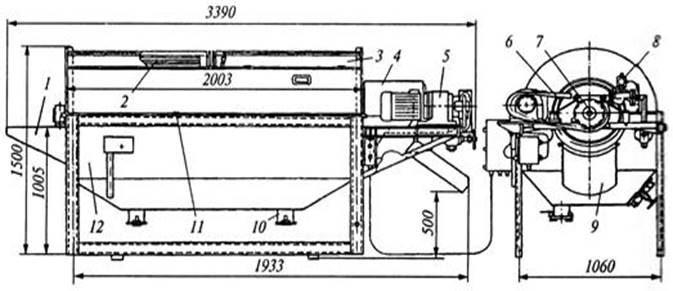

Рис. 6.9. Барабанная моечная машина А9-КМ-2
