Практическое занятие № 2

Составление структурной схемы машины. Выбор привода.

Цель работы: уметь составлять схему машины, рассчитывать и выбирать привод

Что необходимо выполнить студенту для получения зачета

Изучить данную методическую разработку, изучить и кинематические схемы привода, вычертить и выполнить кинематический и силовой расчет привода по варианту заданий.

Общие сведения по изучаемой теме

Многоступенчатый привод состоит из нескольких отдельных последовательно соединенных передач.

Механические передачи применяются для передачи энергии от источника к потребителю с изменением угловой скорости или вида движения.

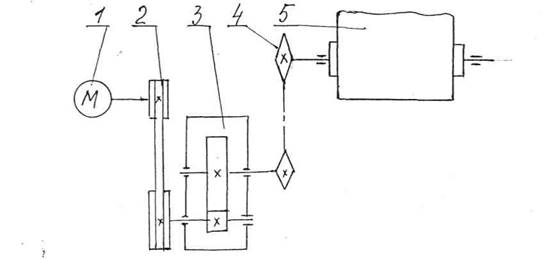

Рассмотрим схему привода конвейера:

От; электродвигателя 1 с помощью ременной передачи 2 движение передается на вал зубчатой передачи, заключенной в пылевлагонепроницаемом корпусе 3 (редуктор); выходной (ведомый) вал зубчатой передачи соединен цепной передачей 4 с валом ленточного конвейера 5.



НЕОБХОДИМЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ ДЛЯ РАСЧЕТА И ОФОРМЛЕНИЯ ОТЧЕТА

Определение угловой скорости на валу электродвигателя, ωэ, с-1:

где пэ - число оборотов электродвигателя, мин-1

 Определение общего передаточного отношения привода iобщ:

где ipeд - передаточное отношение редуктора;

inep - передаточное отношение передачи;


Находим передаваемую мощность Р2, Вт:



п3 - число оборотов выходного вала. Определение  передаточного числа



где Р3 - мощность на выходном валу редуктора, Вт;

ηpeд- КПД редуктора .

Определяем мощность электродвигателя Рэ, Вт:

где η пер- КПД передачи

Определяем вращательный момент Т3,Н*м  на выходном валу редуктора:

Определяем вращательный момент Тэ,  Н*м  на валу электродвигателя:

Определяем угловую скорость ω3, с-1 на выходном валу редуктора

Определяем угловую скорость ω2, с-1 на входном валу редуктора

Вращательный момент Т2, Н*м  на входном валу редуктора

Определяем частоту вращения n2, мин-1 на входном валу редуктора



n2 = , мин-1

















8 СПРАВОЧНЫЕ ТАБЛИЦЫ

Значения КПД механических передач



Передача

КПД

Зубчатая в закрытом корпусе (редуктор):



цилиндрическими колесами

0,97-0,98

коническими колесами

0,96-0,97

Зубчатая открытая

0,95-0,96

Червячная   в   закрытом   корпусе   при   числе



витков (заходов) червяка:



Z1 = l

0,70-0,75

Z1 = 2

0,80-0,85

Z1 = 4

0,85-0,95

Цепная закрытая

0,95-0,97

Цепная открытая

0,90-0,95

Ременная:



плоским ремнем

0,96-0,98

клиновыми ремнями

0,95-0,97





7 ВАРИАНТЫ ЗАДАНИЯ


варианта

рисунка

nэ

мин-1

n3

мин-1

Рз

Вт

1

1

3000

297

750

2

2

1500

156

540

3

3

1000

40

1800

4

4

750

9

115

5

1

1500

240

380

6

2

1000

27

270

7

3

7500

120

3500

8

4

3000

125

2260

9

1

1000

277

720

10

2

750

23

525

11

3

j

3000

469

400

12

4

1500

62,5

650

13

1

1000

100

350

14

2

750

15,6

248

15

3

750

94

290

16

2

3000

940

420

17

3

1000

128

735

18

4

1500

210

450

19

1

750

58

260

20

3

500

36

150

21

4

1500

315

260

22

1

500

42

123

23

2

3000

567

1680

24

1

750

267

222

25

2

1500

159

455

26

3

1000

134

280

27

4

1000

28

320

28

2

1500

66

410

29

3

500

12

125

30

4

3000

452

1100
