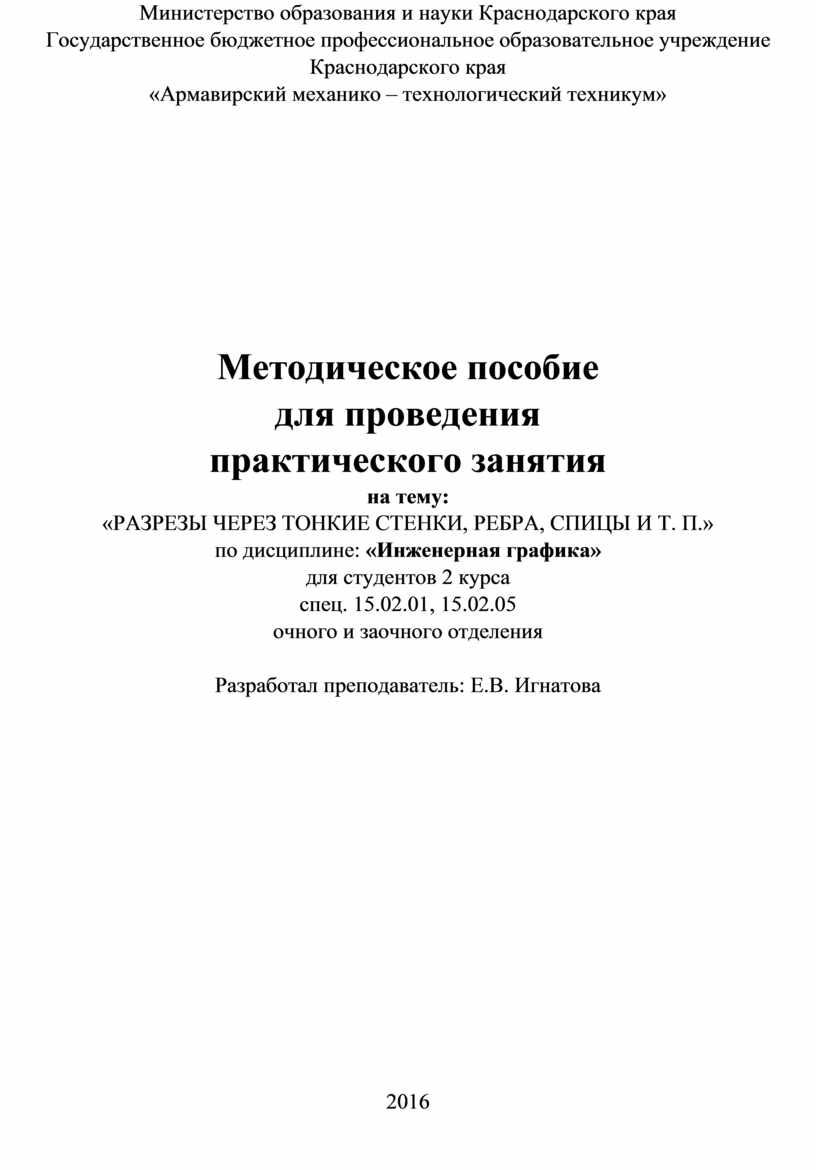

Министерство образования и науки Краснодарского края

Государственное бюджетное профессиональное образовательное учреждение

Краснодарского края

«Армавирский механико – технологический техникум»











Методическое пособие

для проведения

практического занятия

на тему:

«РАЗРЕЗЫ ЧЕРЕЗ ТОНКИЕ СТЕНКИ, РЕБРА, СПИЦЫ И Т. П.»

по дисциплине: «Инженерная графика»

для студентов 2 курса

спец. 15.02.01, 15.02.05

очного и заочного отделения



Разработал преподаватель: Е.В. Игнатова





























2016



1. ЦЕЛЬ РАБОТЫ

Целью задания является ознакомление с разрезами через тонкие стенки, ребра, спицы изложенных в ГОСТах Единой системы конструкторской документации (ЕСКД).

2 ОБЩИЕ СВЕДЕНИЯ

2.1 Условности и упрощения при выполнении чертежей

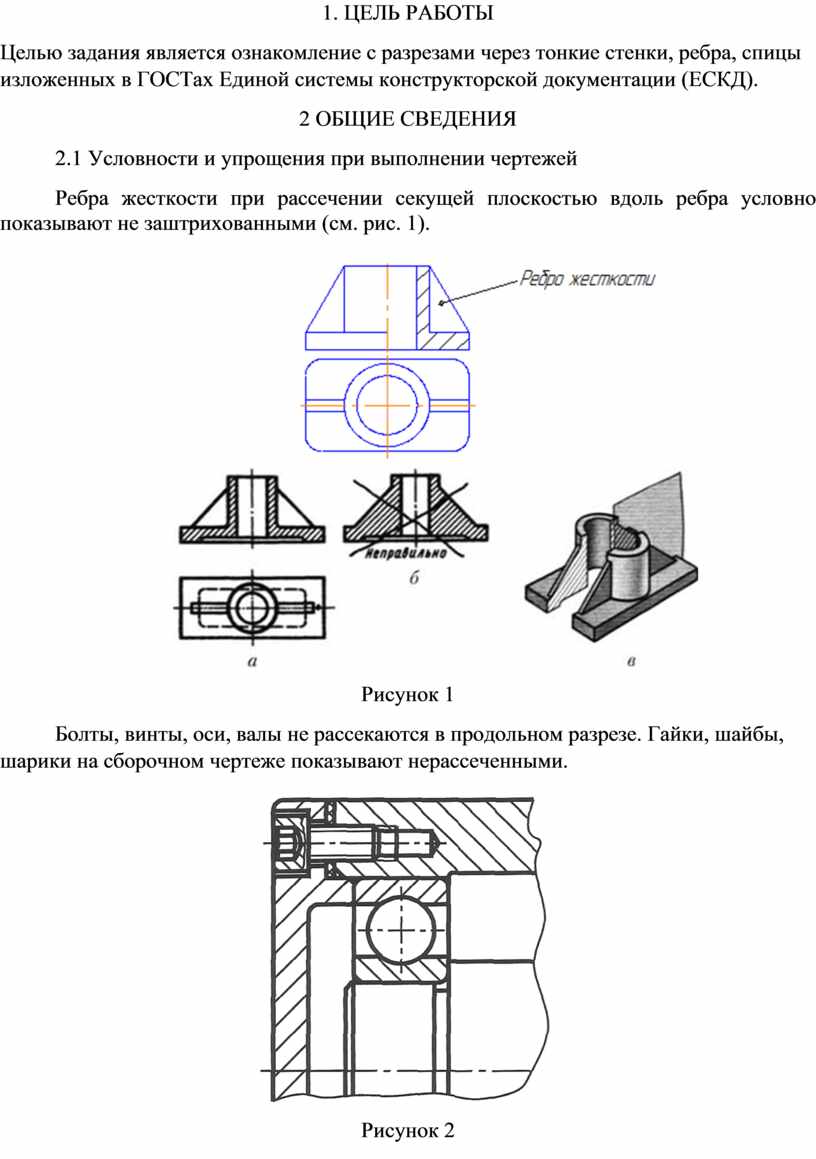

http://edu.tltsu.ru/er/er_files/page16208/img/image044.gifРебра жесткости при рассечении секущей плоскостью вдоль ребра условно показывают не заштрихованными (см. рис. 1).

http://studme.org/imag/tovar/vish_tcher/image199.jpg

Рисунок 1

Болты, винты, оси, валы не рассекаются в продольном разрезе. Гайки, шайбы, шарики на сборочном чертеже показывают нерассеченными.

Рисунок 2



Такие элементы, как спицы, тонкие стенки типа ребер жесткости и т. п., показывают не заштрихованными, если секущая плоскость направлена вдоль оси или длинной стороны этого элемента (рис.3).

Похожее изображение

         Рисунок 3

2.2 Графические обозначения материалов и правила их нанесения на чертежах

Чтобы придать чертежу наглядность, сечения (в том числе сечения, входящие в состав разреза) штрихуют.

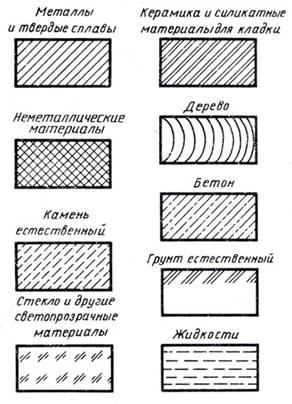

В соответствии с ГОСТ 2.306 - 68 для различных материалов установлены графические обозначения материалов в сечениях, часть из которых приведена на рис. 4.

Рис. 253. Графические обозначения материалов в сечениях
Рисунок 4

При штриховке металлов, строительного кирпича и некоторых других материалов применяют тонкие (от s/2 до s/3) параллельные линии, которые проводят под углом 45° к рамке чертежа, оси изображения или контурным линиям этого изображения.

Расстояние между параллельными прямыми линиями штриховки должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбираться в пределах от 1 до 10 мм в зависимости от площади штриховки.

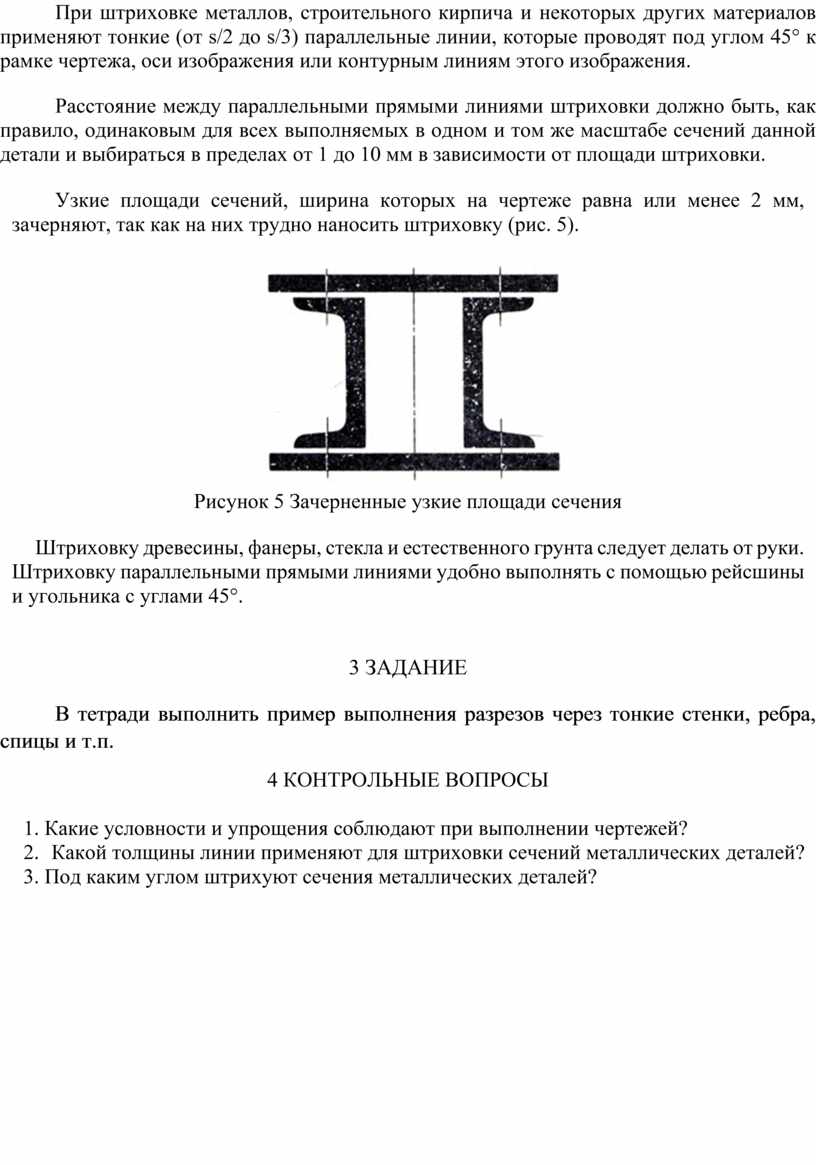

Узкие площади сечений, ширина которых на чертеже равна или менее 2 мм, зачерняют, так как на них трудно наносить штриховку (рис. 5).

Рис. 254. Зачерненные узкие площади сечения
Рисунок 5 Зачерненные узкие площади сечения

Штриховку древесины, фанеры, стекла и естественного грунта следует делать от руки. Штриховку параллельными прямыми линиями удобно выполнять с помощью рейсшины и угольника с углами 45°.



3 ЗАДАНИЕ



         В тетради выполнить пример выполнения разрезов через тонкие стенки, ребра, спицы и т.п.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ



1. Какие условности и упрощения соблюдают при выполнении чертежей?

2.     Какой толщины линии применяют для штриховки сечений металлических деталей?

3. Под каким углом штрихуют сечения металлических деталей?
