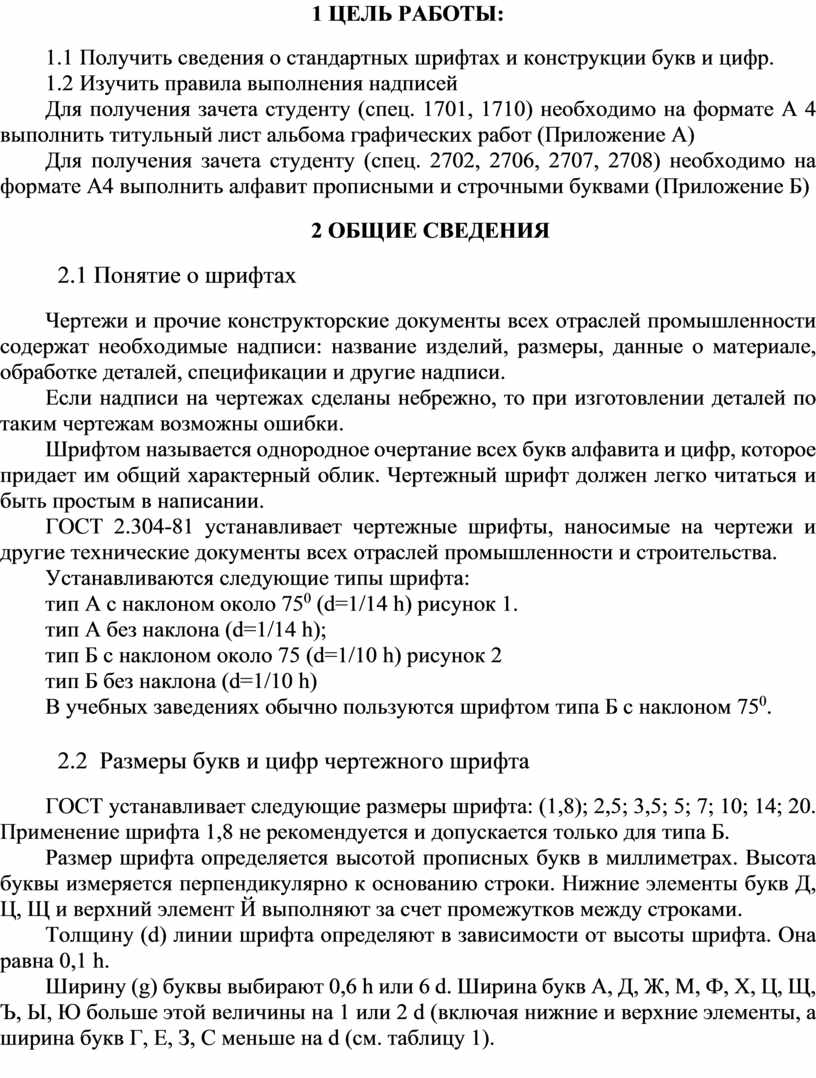

1 ЦЕЛЬ РАБОТЫ:

1.1 Получить сведения о стандартных шрифтах и конструкции букв и цифр.

1.2 Изучить правила выполнения надписей

Для получения зачета студенту (спец. 1701, 1710) необходимо на формате А 4 выполнить титульный лист альбома графических работ (Приложение А)

Для получения зачета студенту (спец. 2702, 2706, 2707, 2708) необходимо на формате А4 выполнить алфавит прописными и строчными буквами (Приложение Б)

2 ОБЩИЕ СВЕДЕНИЯ

2.1 Понятие о шрифтах

Чертежи и прочие конструкторские документы всех отраслей промышленности содержат необходимые надписи: название изделий, размеры, данные о материале, обработке деталей, спецификации и другие надписи.

Если надписи на чертежах сделаны небрежно, то при изготовлении деталей по таким чертежам возможны ошибки.

Шрифтом называется однородное очертание всех букв алфавита и цифр, которое придает им общий характерный облик. Чертежный шрифт должен легко читаться и быть простым в написании.

ГОСТ 2.304-81 устанавливает чертежные шрифты, наносимые на чертежи и другие технические документы всех отраслей промышленности и строительства.

Устанавливаются следующие типы шрифта:

тип А с наклоном около 75⁰ (d=1/14 h) рисунок 1.

тип А без наклона (d=1/14 h);

тип Б с наклоном около 75 (d=1/10 h) рисунок 2

тип Б без наклона (d=1/10 h)

В учебных заведениях обычно пользуются шрифтом типа Б с наклоном 75⁰.

2.2  Размеры букв и цифр чертежного шрифта

ГОСТ устанавливает следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20. Применение шрифта 1,8 не рекомендуется и допускается только для типа Б.

Размер шрифта определяется высотой прописных букв в миллиметрах. Высота буквы измеряется перпендикулярно к основанию строки. Нижние элементы букв Д, Ц, Щ и верхний элемент Й выполняют за счет промежутков между строками.

Толщину (d) линии шрифта определяют в зависимости от высоты шрифта. Она равна 0,1 h.

Ширину (g) буквы выбирают 0,6 h или 6 d. Ширина букв А, Д, Ж, М, Ф, Х, Ц, Щ, Ъ, Ы, Ю больше этой величины на 1 или 2 d (включая нижние и верхние элементы, а ширина букв Г, Е, З, С меньше на d (см. таблицу 1).

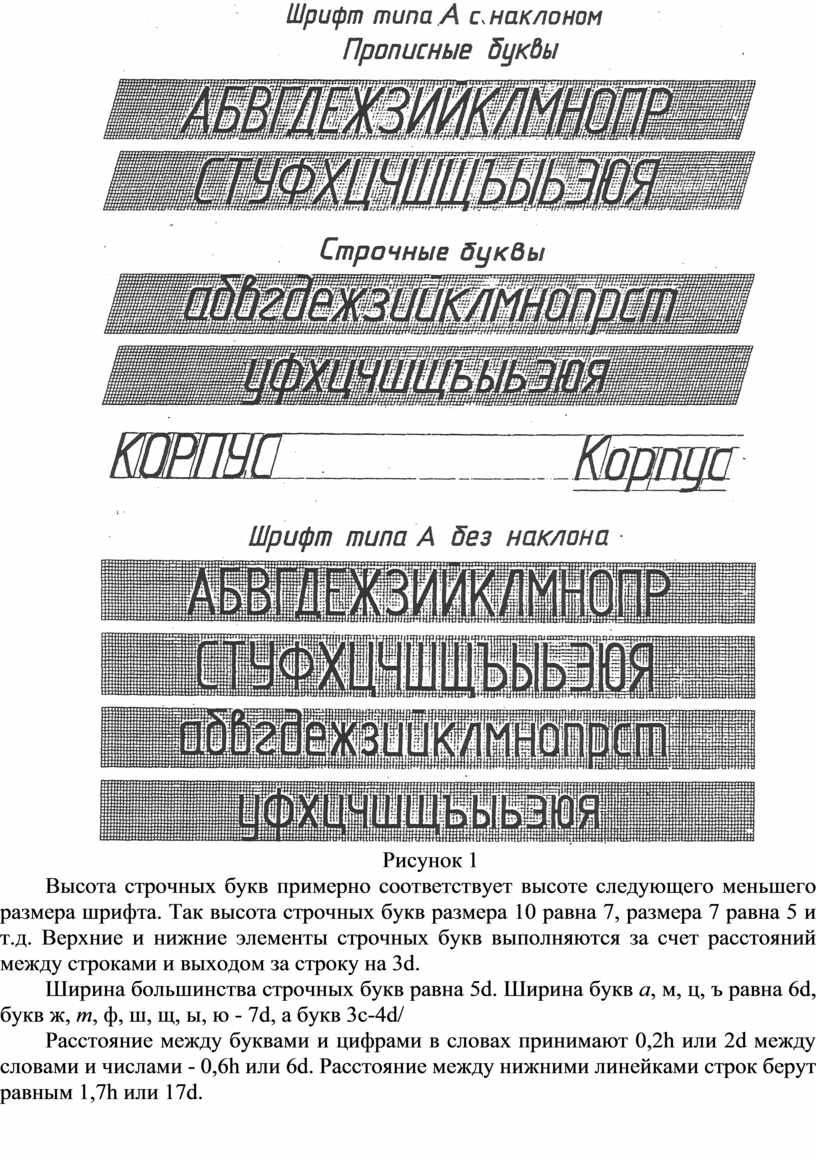

Рисунок 1

Высота строчных букв примерно соответствует высоте следующего меньшего размера шрифта. Так высота строчных букв размера 10 равна 7, размера 7 равна 5 и т.д. Верхние и нижние элементы строчных букв выполняются за счет расстояний между строками и выходом за строку на 3d.

Ширина большинства строчных букв равна 5d. Ширина букв а, м, ц, ъ равна 6d, букв ж, т, ф, ш, щ, ы, ю - 7d, а букв 3с-4d/

Расстояние между буквами и цифрами в словах принимают 0,2h или 2d между словами и числами - 0,6h или 6d. Расстояние между нижними линейками строк берут равным 1,7h или 17d.

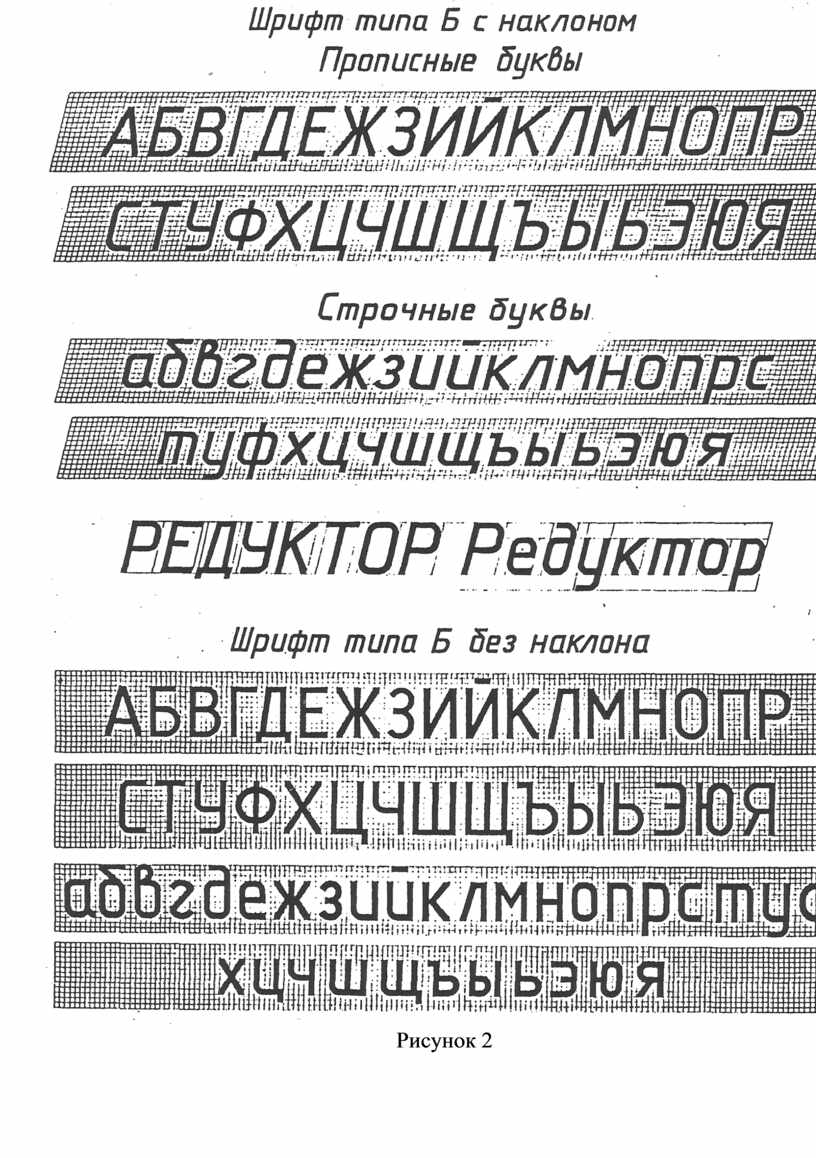

                                                            Рисунок 2

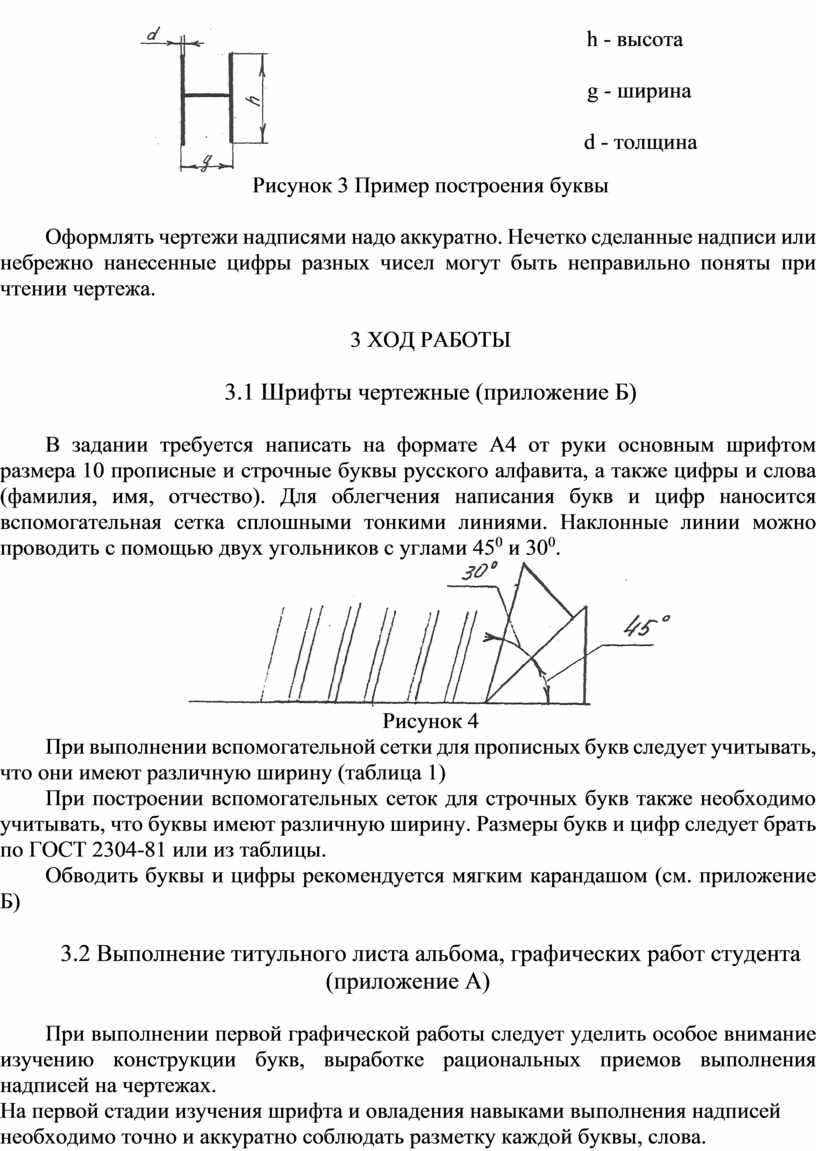

Рисунок 3 Пример построения буквы

Оформлять чертежи надписями надо аккуратно. Нечетко сделанные надписи или небрежно нанесенные цифры разных чисел могут быть неправильно поняты при чтении чертежа.

3 ХОД РАБОТЫ

3.1 Шрифты чертежные (приложение Б)

В задании требуется написать на формате А4 от руки основным шрифтом размера 10 прописные и строчные буквы русского алфавита, а также цифры и слова (фамилия, имя, отчество). Для облегчения написания букв и цифр наносится вспомогательная сетка сплошными тонкими линиями. Наклонные линии можно проводить с помощью двух угольников с углами 45⁰ и 30⁰.

Рисунок 4

При выполнении вспомогательной сетки для прописных букв следует учитывать, что они имеют различную ширину (таблица 1)

При построении вспомогательных сеток для строчных букв также необходимо учитывать, что буквы имеют различную ширину. Размеры букв и цифр следует брать по ГОСТ 2304-81 или из таблицы.

Обводить буквы и цифры рекомендуется мягким карандашом (см. приложение Б)

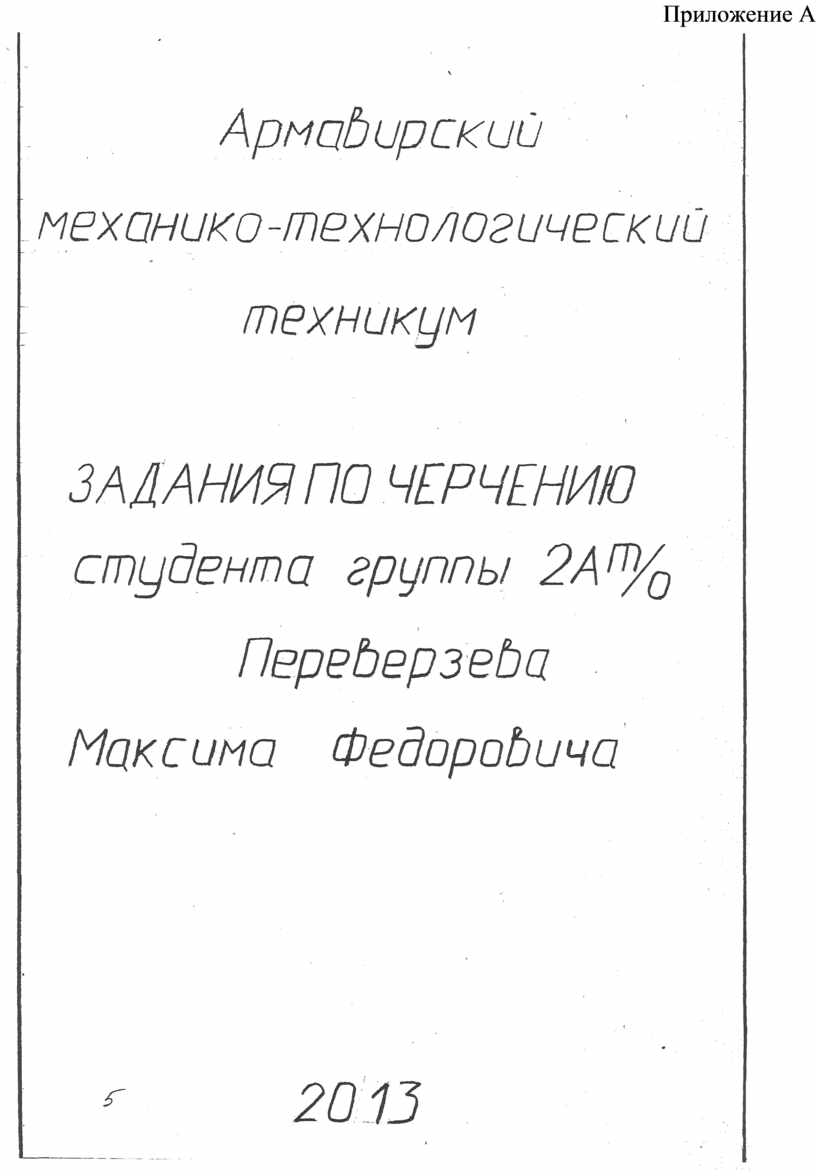

3.2 Выполнение титульного листа альбома, графических работ студента (приложение А)

При выполнении первой графической работы следует уделить особое внимание изучению конструкции букв, выработке рациональных приемов выполнения надписей на чертежах.

На первой стадии изучения шрифта и овладения навыками выполнения надписей необходимо точно и аккуратно соблюдать разметку каждой буквы, слова. При этом следует ознакомиться с методикой расчета и размещения надписи в целом, деление ее на строки и т.п. (приложение А).

Нужно помнить, что качественное выполнение разметки является фундаментом качественного выполнения надписи.

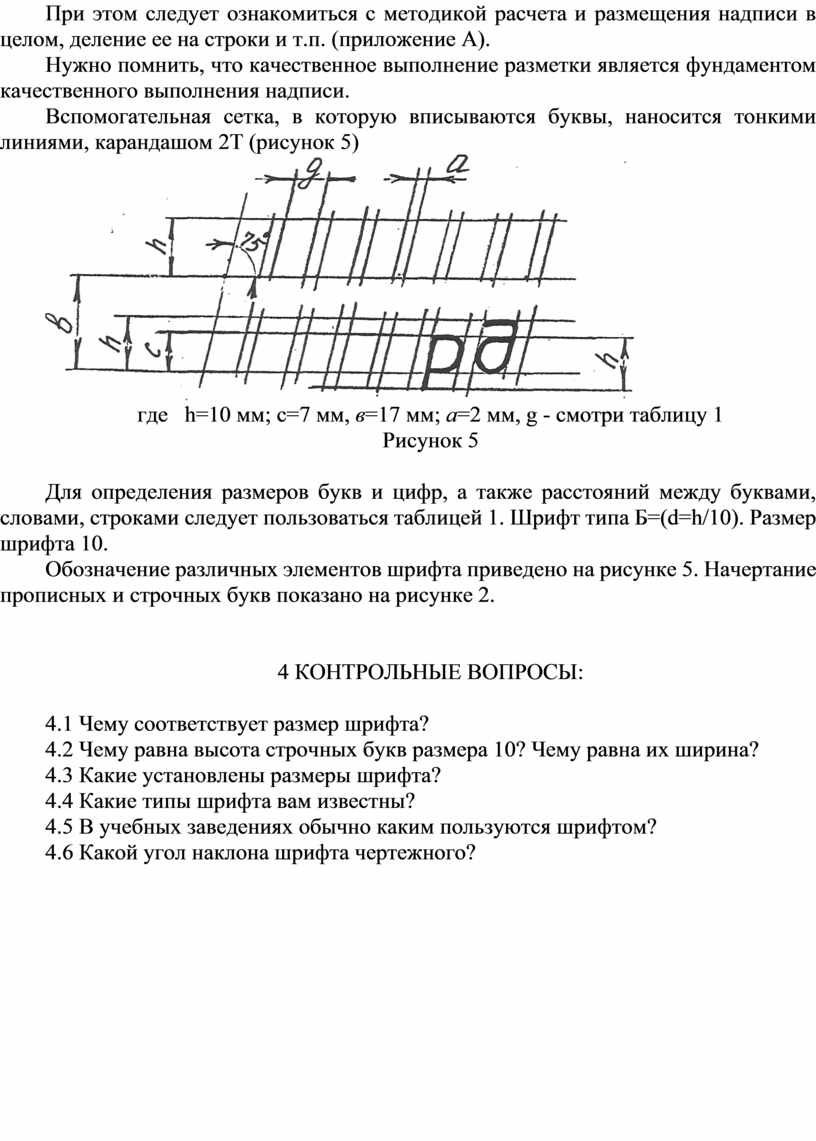

Вспомогательная сетка, в которую вписываются буквы, наносится тонкими линиями, карандашом 2Т (рисунок 5)

где   h=10 мм; с=7 мм, в=17 мм; а=2 мм, g - смотри таблицу 1

Рисунок 5

Для определения размеров букв и цифр, а также расстояний между буквами, словами, строками следует пользоваться таблицей 1. Шрифт типа Б=(d=h/10). Размер шрифта 10.

Обозначение различных элементов шрифта приведено на рисунке 5. Начертание прописных и строчных букв показано на рисунке 2.

4 КОНТРОЛЬНЫЕ ВОПРОСЫ:

4.1 Чему соответствует размер шрифта?

4.2 Чему равна высота строчных букв размера 10? Чему равна их ширина?

4.3 Какие установлены размеры шрифта?

4.4 Какие типы шрифта вам известны?

4.5 В учебных заведениях обычно каким пользуются шрифтом?

4.6 Какой угол наклона шрифта чертежного?

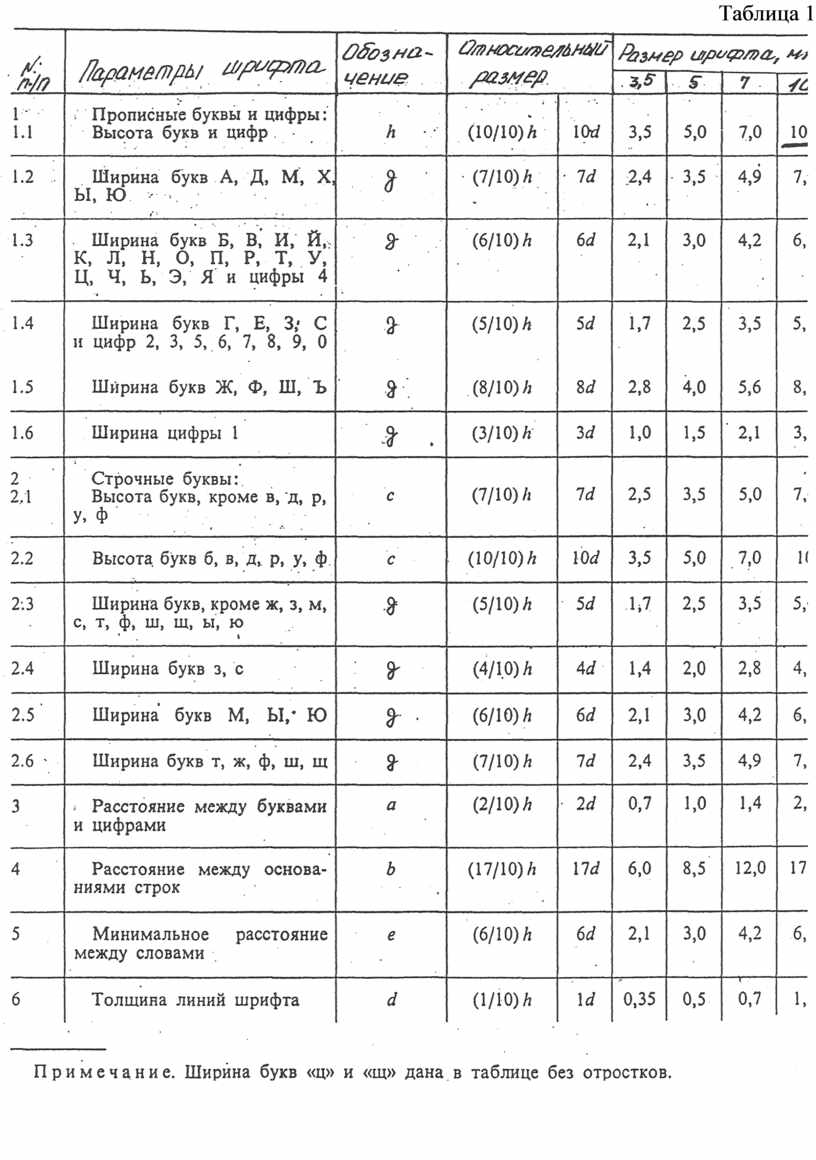

Таблица 1

Приложение А
