Практическое занятие № 11 Тема: "Выбор сечений проводов и кабелей: по допустимому нагреву; с учетом защитных аппаратов; по допустимой потере напряжения".

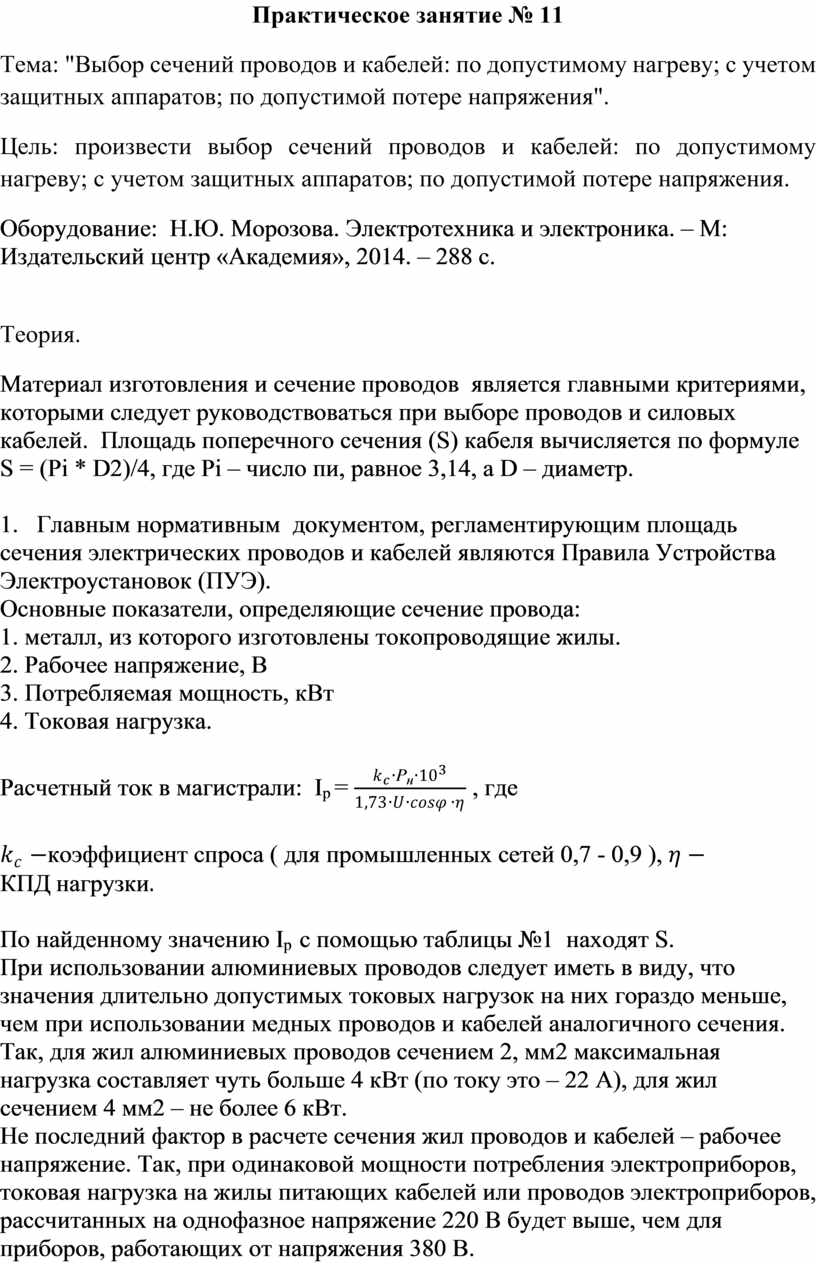

Практическое занятие № 11

Тема: "Выбор сечений проводов и кабелей: по допустимому нагреву; с учетом защитных аппаратов; по допустимой потере напряжения".

Цель: произвести выбор сечений проводов и кабелей: по допустимому нагреву; с учетом защитных аппаратов; по допустимой потере напряжения.

Оборудование:  Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

Теория.

Материал изготовления и сечение проводов  является главными критериями, которыми следует руководствоваться при выборе проводов и силовых кабелей.  Площадь поперечного сечения (S) кабеля вычисляется по формуле S = (Pi * D2)/4, где Pi – число пи, равное 3,14, а D – диаметр.

1.   Главным нормативным  документом, регламентирующим площадь сечения электрических проводов и кабелей являются Правила Устройства Электроустановок (ПУЭ).

Основные показатели, определяющие сечение провода:

1. металл, из которого изготовлены токопроводящие жилы.

2. Рабочее напряжение, В

3. Потребляемая мощность, кВт

4. Токовая нагрузка.

Расчетный ток в магистрали:  I_р =  , где

коэффициент спроса ( для промышленных сетей 0,7 - 0,9 ),

По найденному значению I_р  с помощью таблицы №1  находят S.

При использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения. Так, для жил алюминиевых проводов сечением 2, мм2 максимальная нагрузка составляет чуть больше 4 кВт (по току это – 22 А), для жил сечением 4 мм2 – не более 6 кВт.

Не последний фактор в расчете сечения жил проводов и кабелей – рабочее напряжение. Так, при одинаковой мощности потребления электроприборов, токовая нагрузка на жилы питающих кабелей или проводов электроприборов, рассчитанных на однофазное напряжение 220 В будет выше, чем для приборов, работающих от напряжения 380 В.

Вообще, для более точного расчета нужных сечений жил кабелей и проводов необходимо руководствоваться не только мощностью нагрузки и материалом изготовления жил; следует учитывать также способ их прокладки, длину, вид изоляции, количество жил в кабеле и т. д. Все эти факторы в полной мере определены основным регламентирующим документом – ПУЭ.

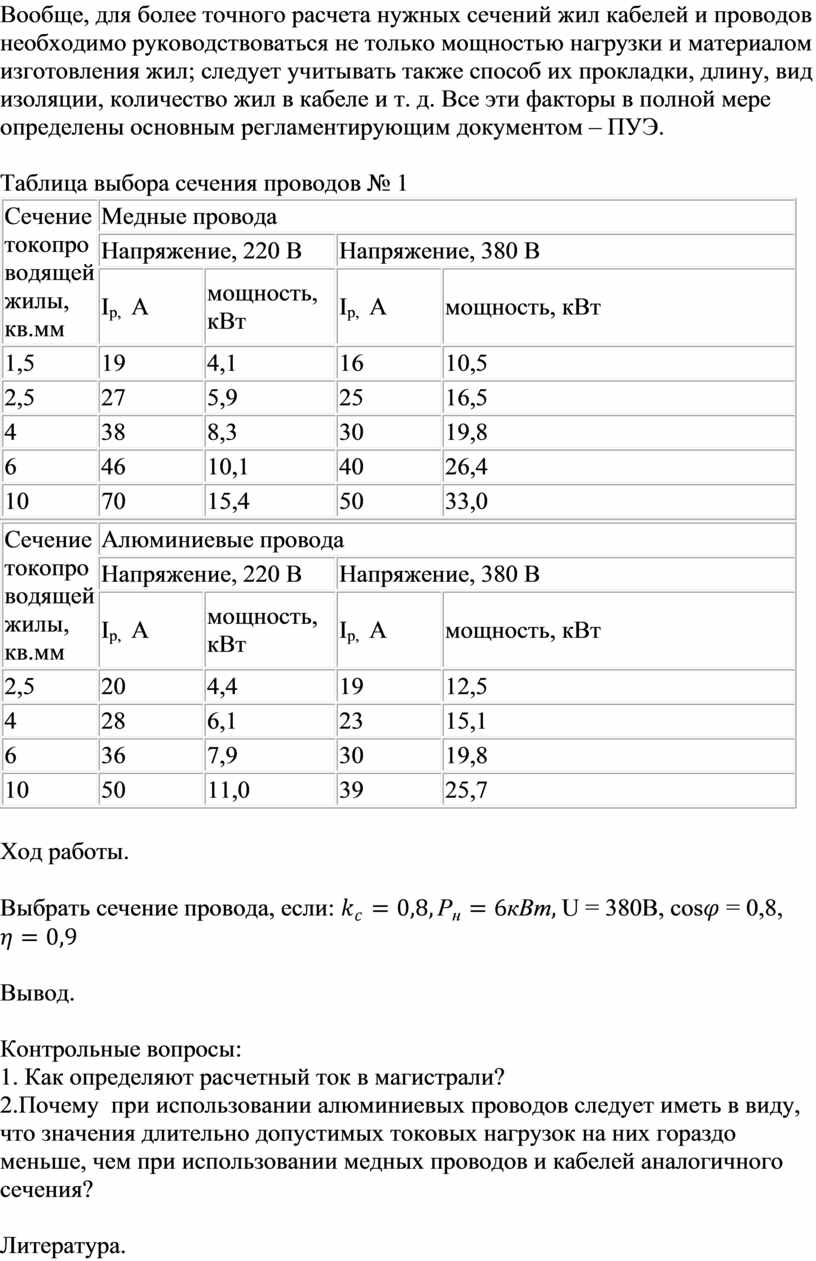

Таблица выбора сечения проводов № 1

Ход работы.

Выбрать сечение провода, если: U = 380B, cos = 0,8,

Вывод.

Контрольные вопросы:

1. Как определяют расчетный ток в магистрали?

2.Почему  при использовании алюминиевых проводов следует иметь в виду, что значения длительно допустимых токовых нагрузок на них гораздо меньше, чем при использовании медных проводов и кабелей аналогичного сечения?

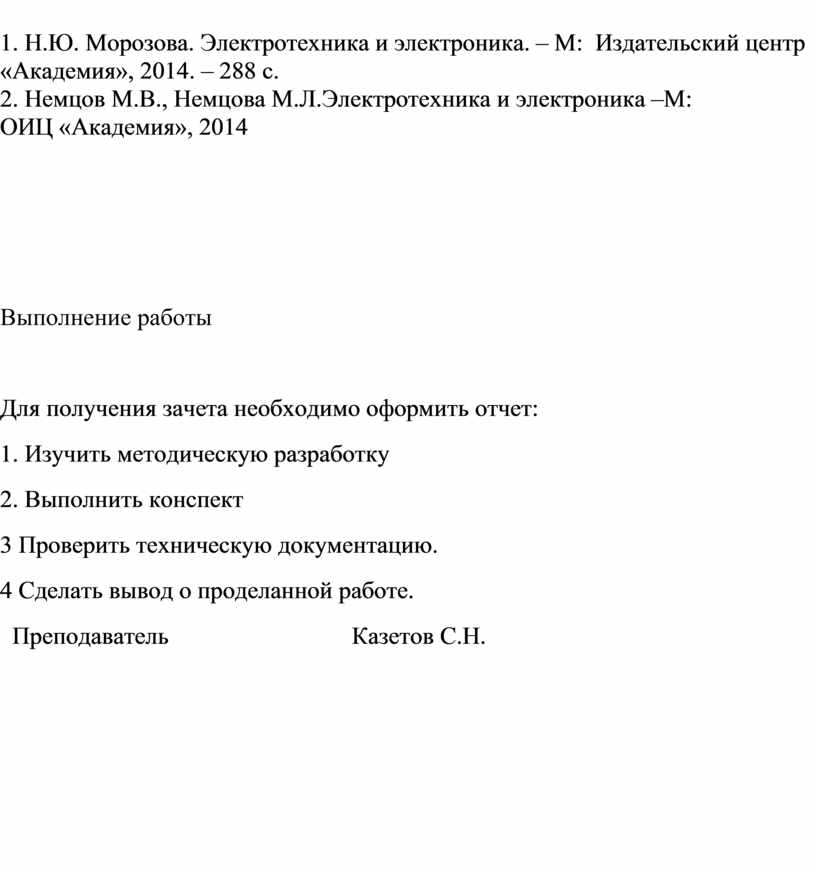

Литература.

1. Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

2. Немцов М.В., Немцова М.Л.Электротехника и электроника –М:             ОИЦ «Академия», 2014

Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

  Преподаватель                              Казетов С.Н.
