Практическое занятие № 8 Тема: "Расширение пределов измерения амперметров и вольтметров. Расчет шунта и добавочного резистора".

Практическое занятие № 8

Тема: "Расширение пределов измерения амперметров и вольтметров. Расчет шунта и добавочного резистора".

Цель:  произвести расширение пределов измерения амперметров и вольтметров, расчет шунта и добавочного резистора.

Теория.

Расширение предела измерения амперметра производится с помощью шунта. Шунт – это резистор, подключенный параллельно зажимам амперметра в цепь измеряемого тока и обладающий малым омическим сопротивлением (рис.1).

Рис. 1.

Сопротивление шунта рассчитывается следующим образом.

,

где ,– расширенный предел измерения,– исходный предел измерения амперметра;– внутреннее сопротивление амперметра; n – коэффициент расширения предела измерений.

Расширение предела измерения вольтметра производится с помощью добавочного резистора.

Добавочным называется резистор, включенный последовательно с вольтметром и обеспечивающий расширение предела измерения напряжения (рис.2).

Рис. 2

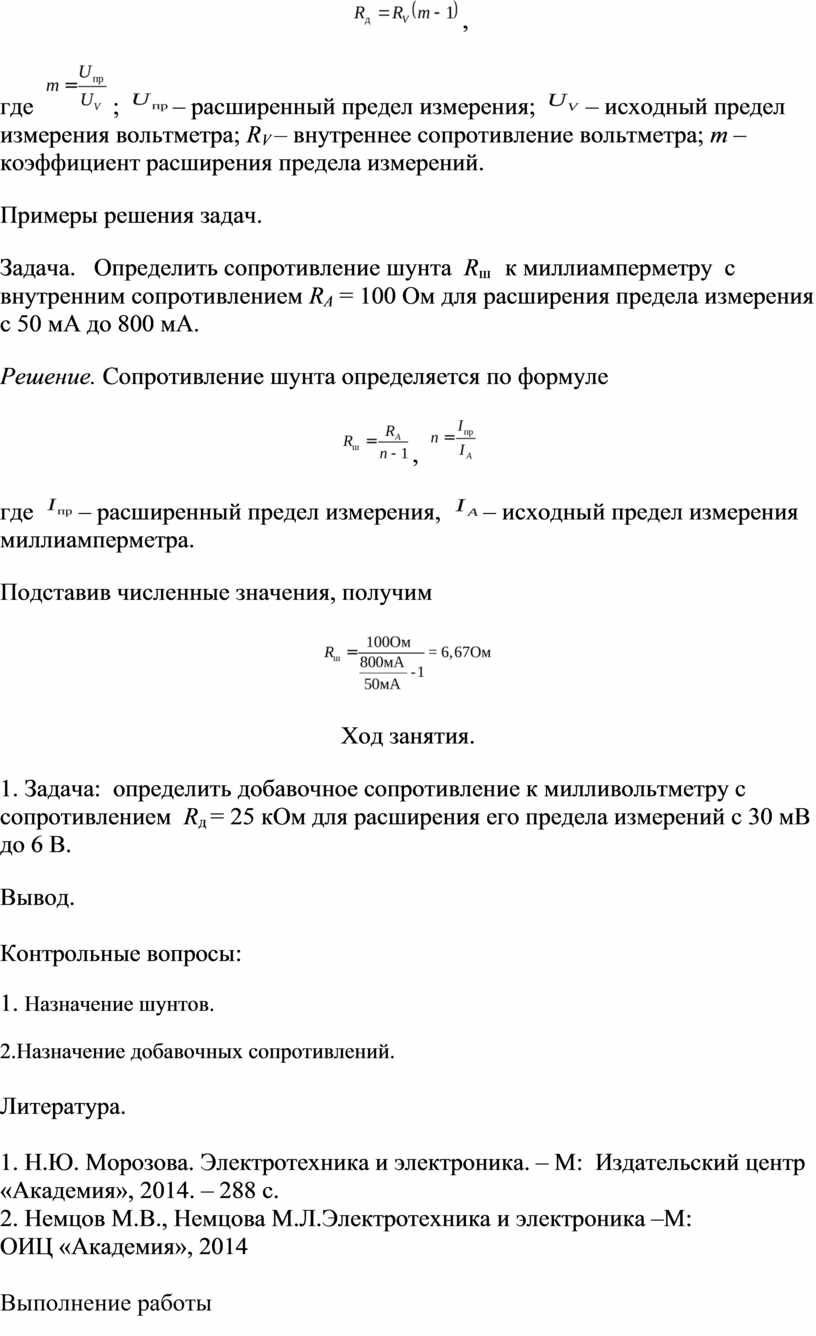

Значение сопротивления добавочного резистора определяется по формуле

,

где ; – расширенный предел измерения; – исходный предел измерения вольтметра; R_V – внутреннее сопротивление вольтметра; m – коэффициент расширения предела измерений.

Примеры решения задач.

Задача.   Определить сопротивление шунта  R_ш   к миллиамперметру  с внутренним сопротивлением R_A = 100 Ом для расширения предела измерения с 50 мА до 800 мА.

Решение. Сопротивление шунта определяется по формуле

,

где – расширенный предел измерения, – исходный предел измерения миллиамперметра.

Подставив численные значения, получим

Ход занятия.

1. Задача:  определить добавочное сопротивление к милливольтметру с сопротивлением  R_д = 25 кОм для расширения его предела измерений с 30 мВ до 6 В.

Вывод.

Контрольные вопросы:

1. Назначение шунтов.

2.Назначение добавочных сопротивлений.

Литература.

1. Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

2. Немцов М.В., Немцова М.Л.Электротехника и электроника –М:             ОИЦ «Академия», 2014

Выполнение работы

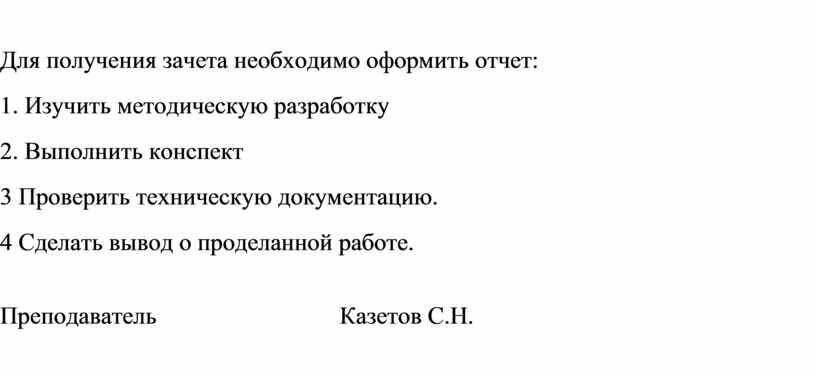

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

Преподаватель                              Казетов С.Н.
