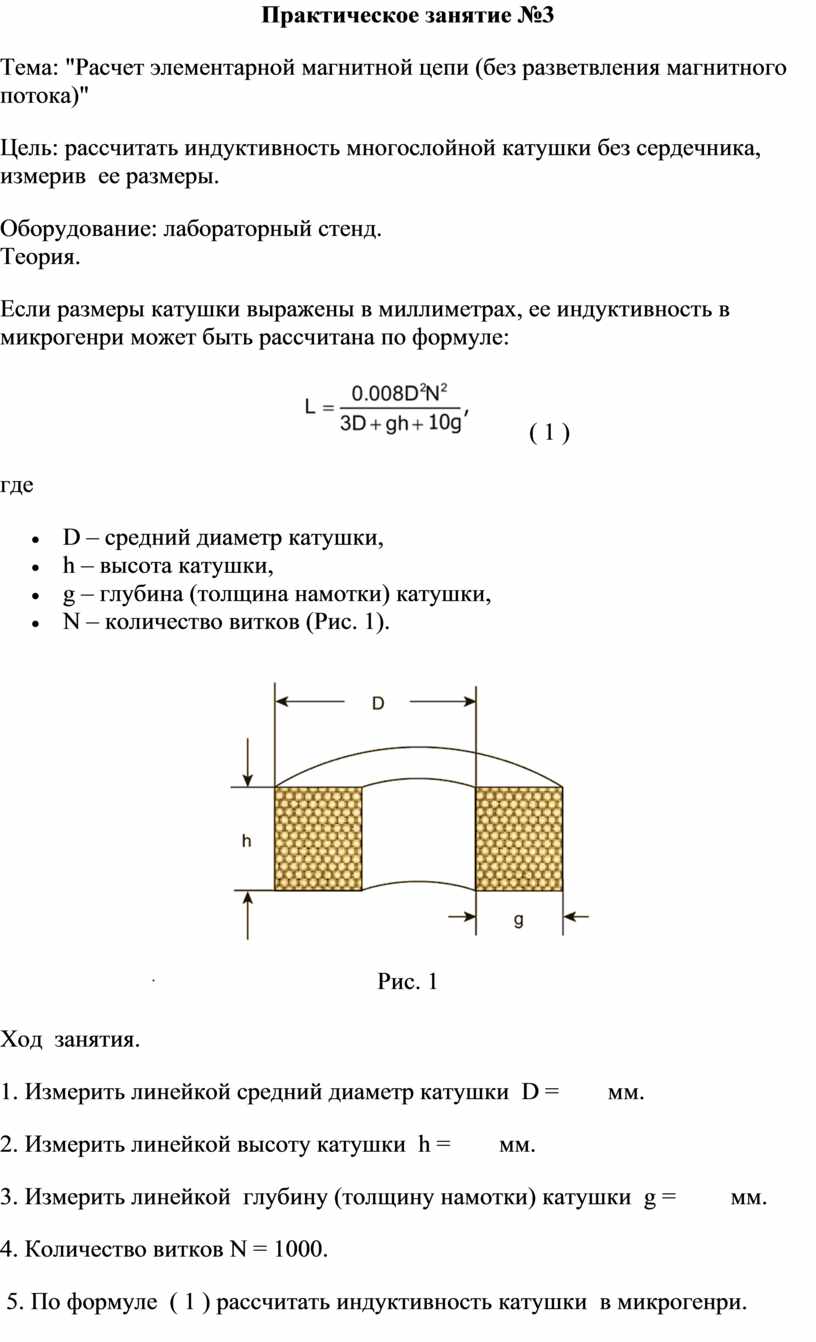

Практическое занятие №3

Тема: "Расчет элементарной магнитной цепи (без разветвления магнитно­го потока)"

Цель: рассчитать индуктивность многослойной катушки без сердечника, измерив  ее размеры.

Оборудование: лабораторный стенд.

Теория.

Если размеры катушки выражены в миллиметрах, ее индуктивность в микрогенри может быть рассчитана по формуле:

          ( 1 )

где

• D – средний диаметр катушки,
• h – высота катушки,
• g – глубина (толщина намотки) катушки,
• N – количество витков (Рис. 1).

Ход  занятия.

1. Измерить линейкой средний диаметр катушки  D =        мм.

2. Измерить линейкой высоту катушки  h =        мм.

3. Измерить линейкой  глубину (толщину намотки) катушки  g =         мм.

4. Количество витков N = 1000.

 5. По формуле  ( 1 ) рассчитать индуктивность катушки  в микрогенри.

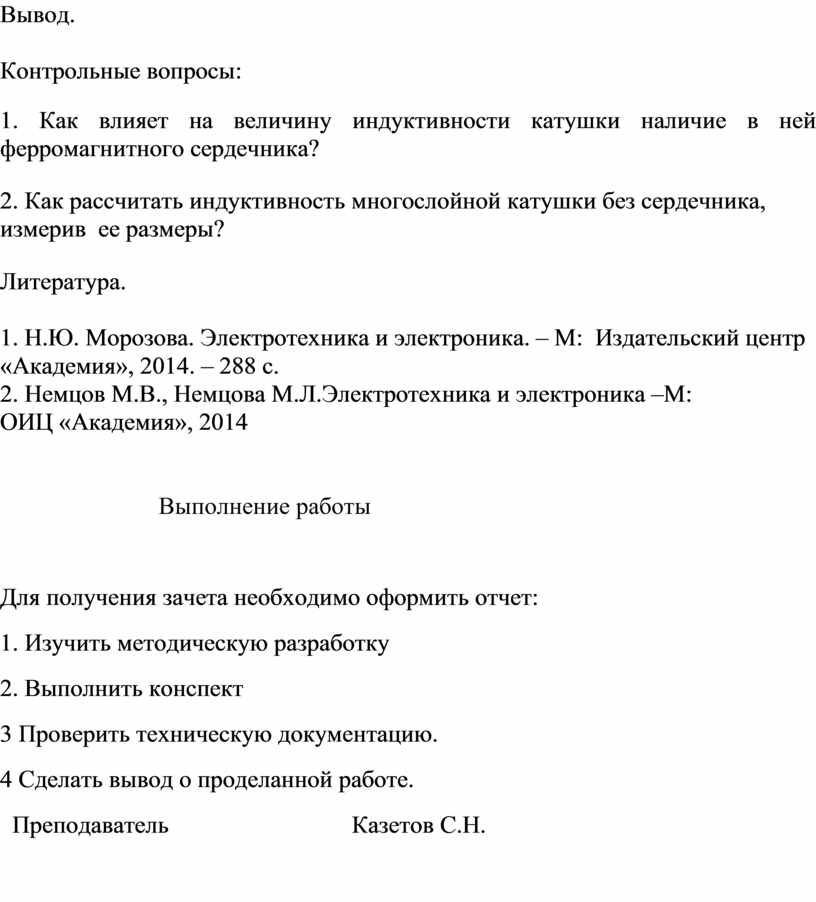

Вывод.

Контрольные вопросы:

1. Как влияет на величину индуктивности катушки наличие в ней ферромагнитного сердечника?

2. Как рассчитать индуктивность многослойной катушки без сердечника, измерив  ее размеры?

Литература.

1. Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

2. Немцов М.В., Немцова М.Л.Электротехника и электроника –М:             ОИЦ «Академия», 2014

                          Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

  Преподаватель                              Казетов С.Н.
