Практическое занятие №4 Тема: "Расчет неразветвленной электрической R-L-C-цепи переменного тока, резонанс напряжений".

Практическое занятие №4

Тема: "Расчет неразветвленной электрической R-L-C-цепи переменного тока, резонанс напряжений".

Цель: рассчитать  неразветвленную электрическую R-L-C-цепь переменного тока.

Оборудование:  Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

Теория.

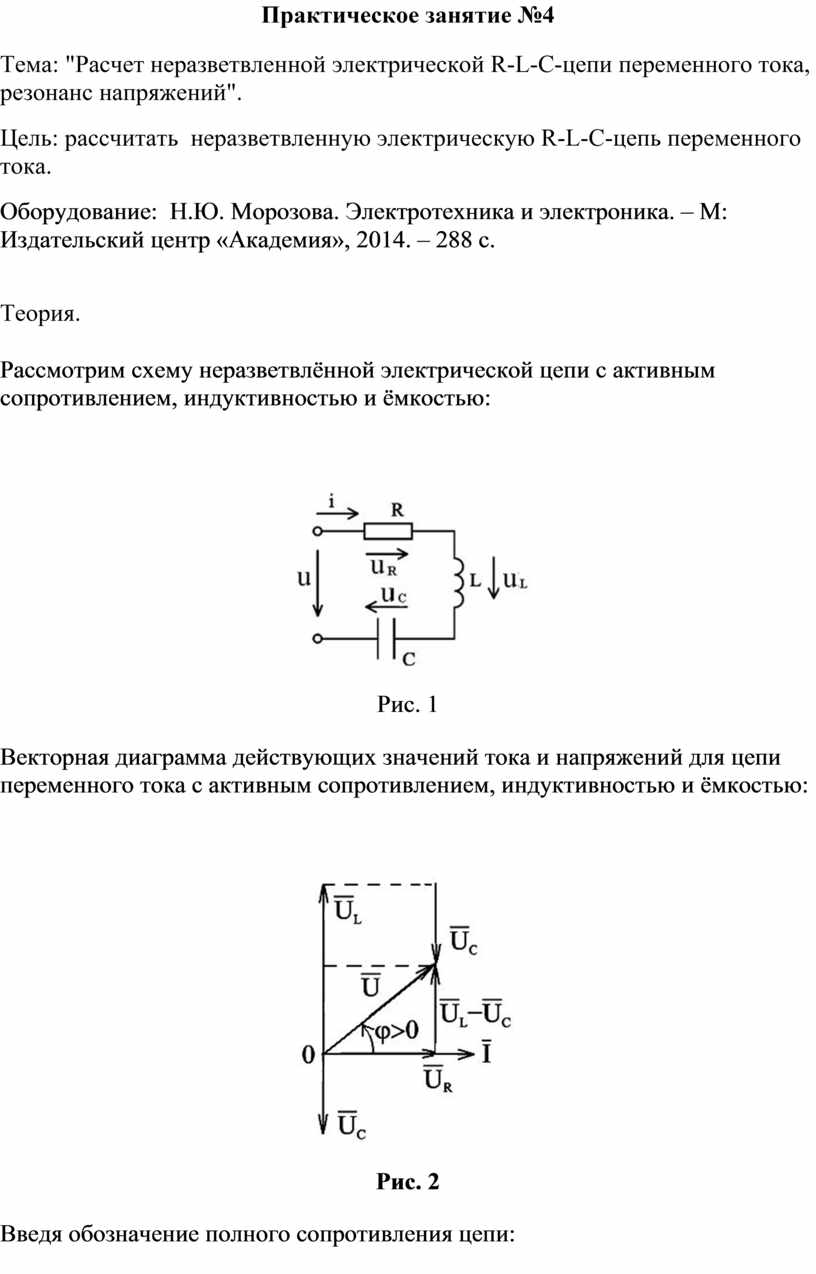

Рассмотрим схему неразветвлённой электрической цепи с активным сопротивлением, индуктивностью и ёмкостью:

Рис. 1

Векторная диаграмма действующих значений тока и напряжений для цепи переменного тока с активным сопротивлением, индуктивностью и ёмкостью:

Рис. 2

Введя обозначение полного сопротивления цепи:

 ,

найдем:

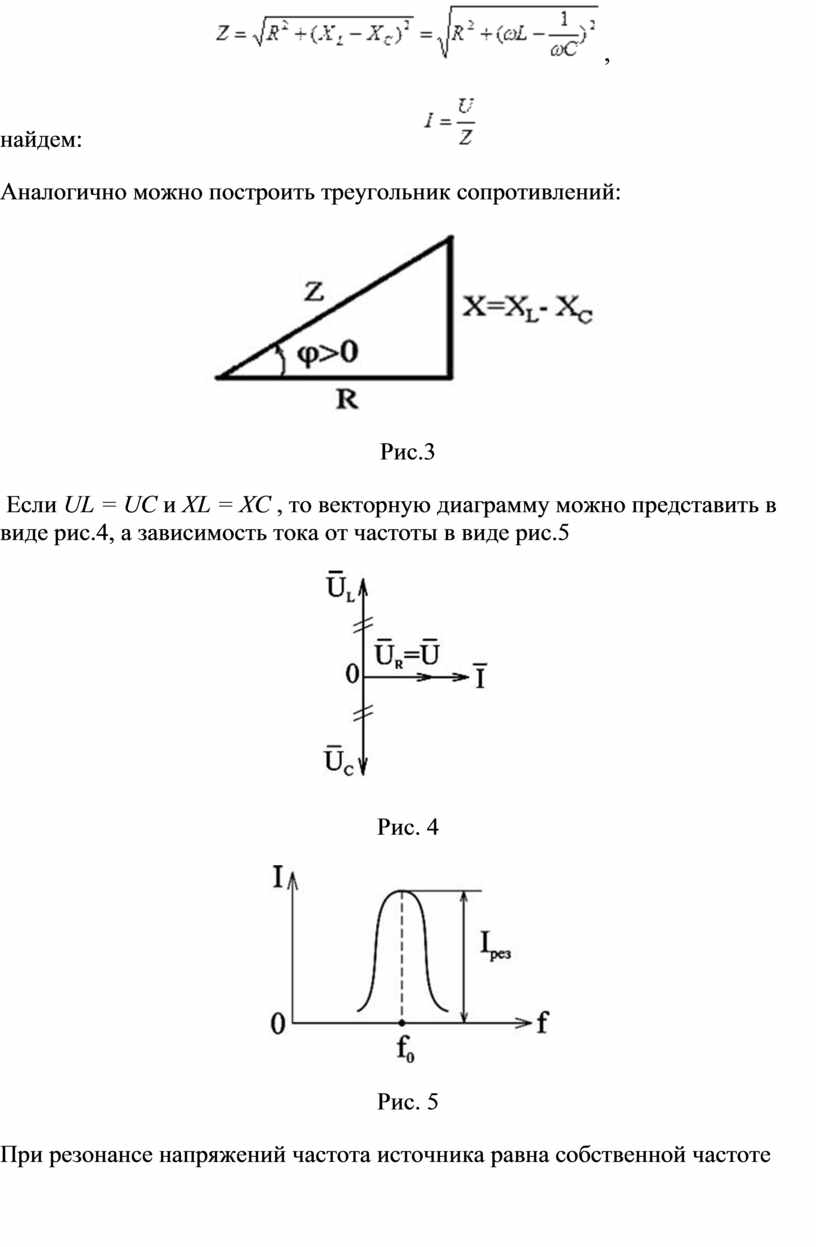

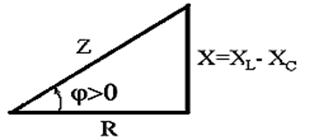

Аналогично можно построить треугольник сопротивлений:

Рис.3

 Если UL = UC и XL = XC , то векторную диаграмму можно представить в виде рис.4, а зависимость тока от частоты в виде рис.5

Рис. 4

Рис. 5

При резонансе напряжений частота источника равна собственной частоте

колебаний LC-контура:

Ход занятия.

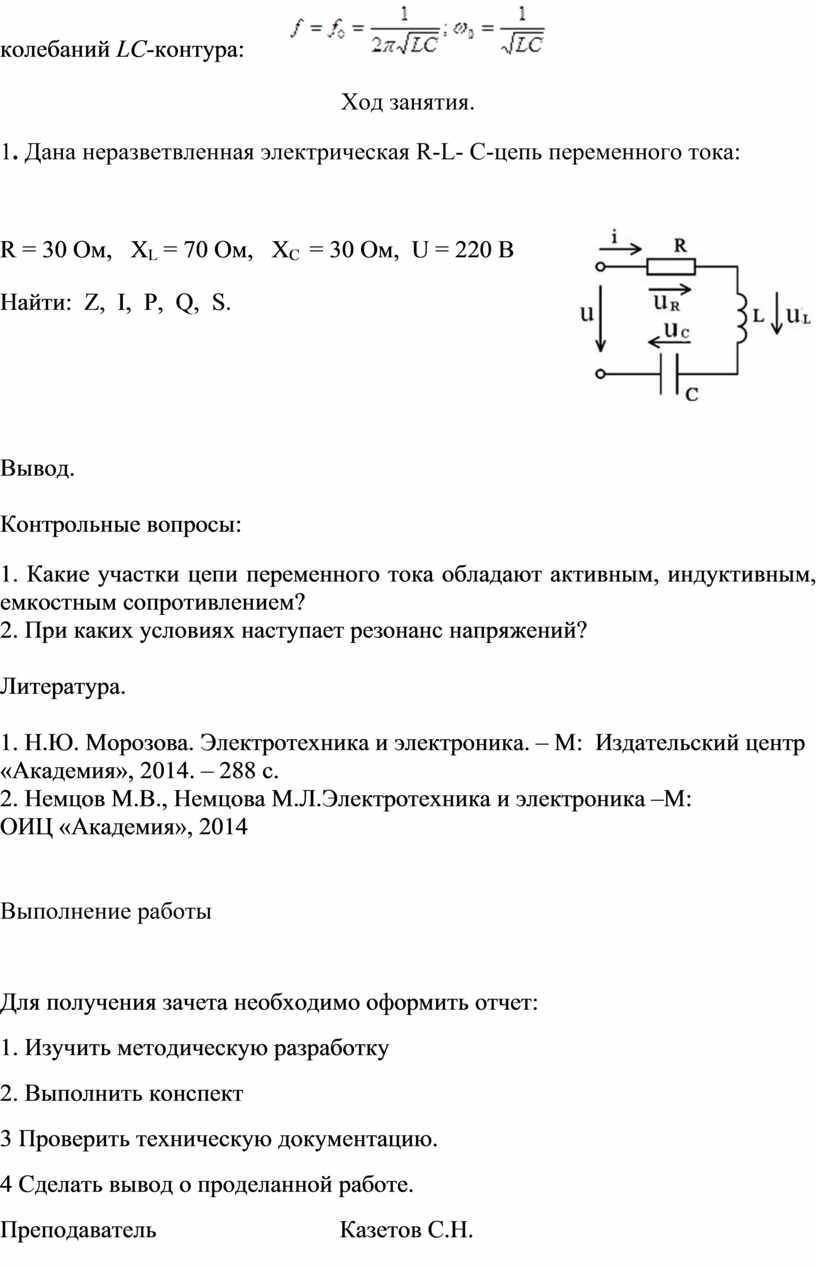

1. Дана неразветвленная электрическая R-L- C-цепь переменного тока:

R = 30 Oм,   Х_L = 70 Ом,   Х_C  = 30 Ом,  U = 220 B

Найти:  Z,  I,  P,  Q,  S.

Вывод.

Контрольные вопросы:

1. Какие участки цепи переменного тока обладают активным, индуктивным, емкостным сопротивлением?

2. При каких условиях наступает резонанс напряжений?

Литература.

1. Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

2. Немцов М.В., Немцова М.Л.Электротехника и электроника –М:             ОИЦ «Академия», 2014

Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

Преподаватель                              Казетов С.Н.
