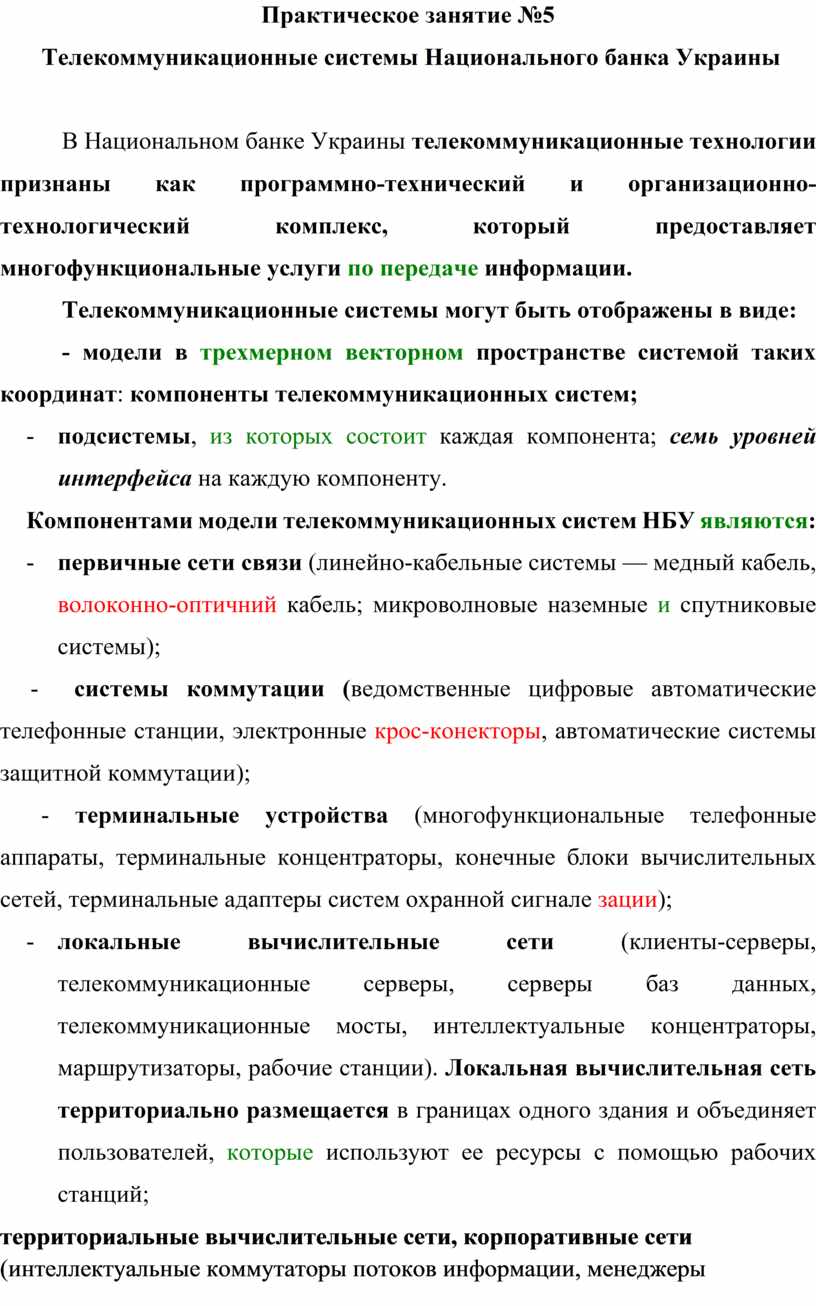

Практическое занятие №5

 Телекоммуникационные системы Национального банка Украины

В Национальном банке Украины телекоммуникационные технологии признаны как программно-технический и организационно-технологический комплекс, который предоставляет многофункциональные услуги по передаче информации.

Телекоммуникационные системы могут быть отображены в виде:

- модели в трехмерном векторном пространстве системой таких координат: компоненты телекоммуникационных систем;

-         подсистемы, из которых состоит каждая компонента; семь уровней интерфейса на каждую компоненту.

Компонентами модели телекоммуникационных систем НБУ являются:

-         первичные сети связи (линейно-кабельные системы — медный кабель, волоконно-оптичний кабель; микроволновые наземные и спутниковые системы);

     -  системы коммутации (ведомственные цифровые автоматические телефонные станции, электронные крос-конекторы, автоматические системы защитной коммутации);

      - терминальные устройства (многофункциональные телефонные аппараты, терминальные концентраторы, конечные блоки вычислительных сетей, терминальные адаптеры систем охранной сигнале зации);

-         локальные вычислительные сети (клиенты-серверы, телекоммуникационные серверы, серверы баз данных, телекоммуникационные мосты, интеллектуальные концентраторы, маршрутизаторы, рабочие станции). Локальная вычислительная сеть территориально размещается в границах одного здания и объединяет пользователей, которые используют ее ресурсы с помощью рабочих станций;

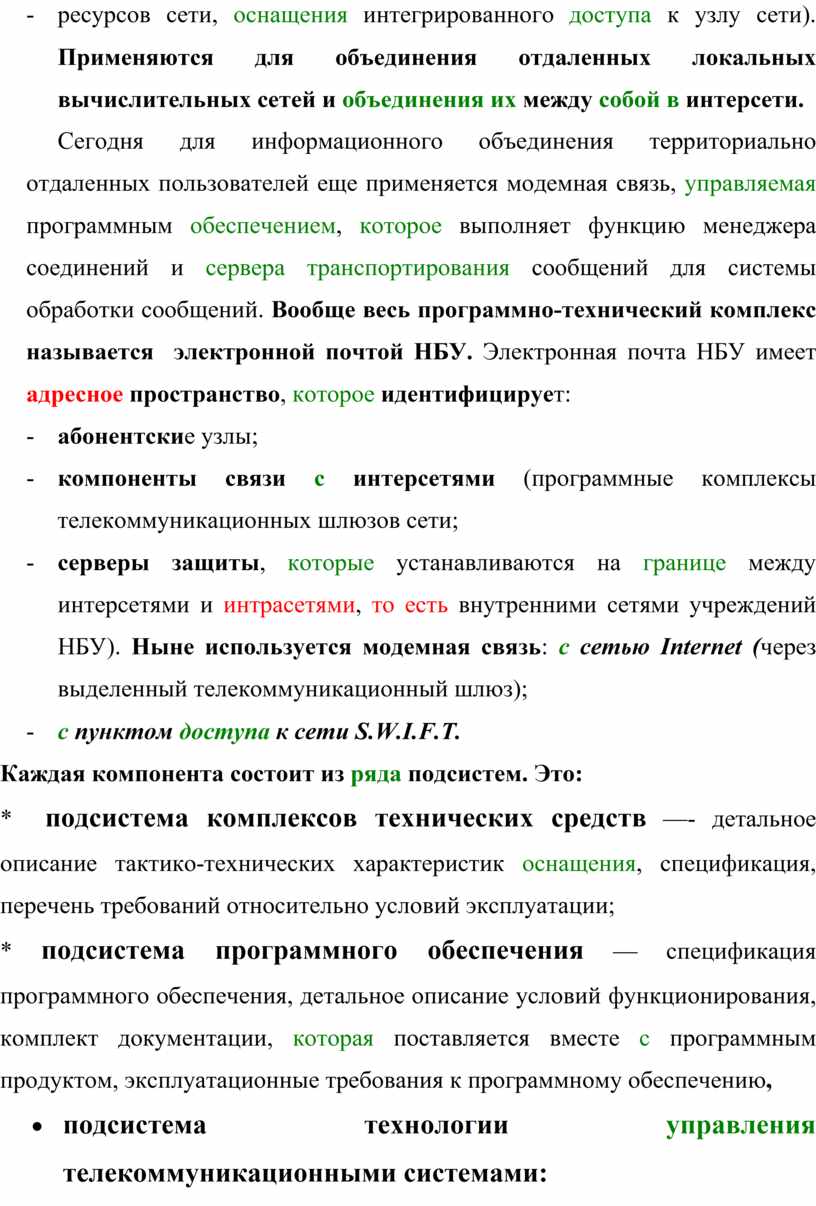

-         территориальные вычислительные сети, корпоративные сети (интеллектуальные коммутаторы потоков информации, менеджеры ресурсов сети, оснащения интегрированного доступа к узлу сети). Применяются для объединения отдаленных локальных вычислительных сетей и объединения их между собой в интерсети.

Сегодня для информационного объединения территориально отдаленных пользователей еще применяется модемная связь, управляемая программным обеспечением, которое выполняет функцию менеджера соединений и сервера транспортирования сообщений для системы обработки сообщений. Вообще весь программно-технический комплекс называется  электронной почтой НБУ. Электронная почта НБУ имеет адресное пространство, которое идентифицирует:

-         абонентские узлы;

-         компоненты связи с интерсетями (программные комплексы телекоммуникационных шлюзов сети;

-         серверы защиты, которые устанавливаются на границе между интерсетями и интрасетями, то есть внутренними сетями учреждений НБУ). Ныне используется модемная связь: с сетью Internet (через выделенный телекоммуникационный шлюз);

-         с пунктом доступа к сети S.W.I.F.T.

Каждая компонента состоит из ряда подсистем. Это:

*  подсистема комплексов технических средств —- детальное описание тактико-технических характеристик оснащения, спецификация, перечень требований относительно условий эксплуатации;

* подсистема программного обеспечения — спецификация программного обеспечения, детальное описание условий функционирования, комплект документации, которая поставляется вместе с программным продуктом, эксплуатационные требования к программному обеспечению,

• подсистема технологии управления телекоммуникационными системами:

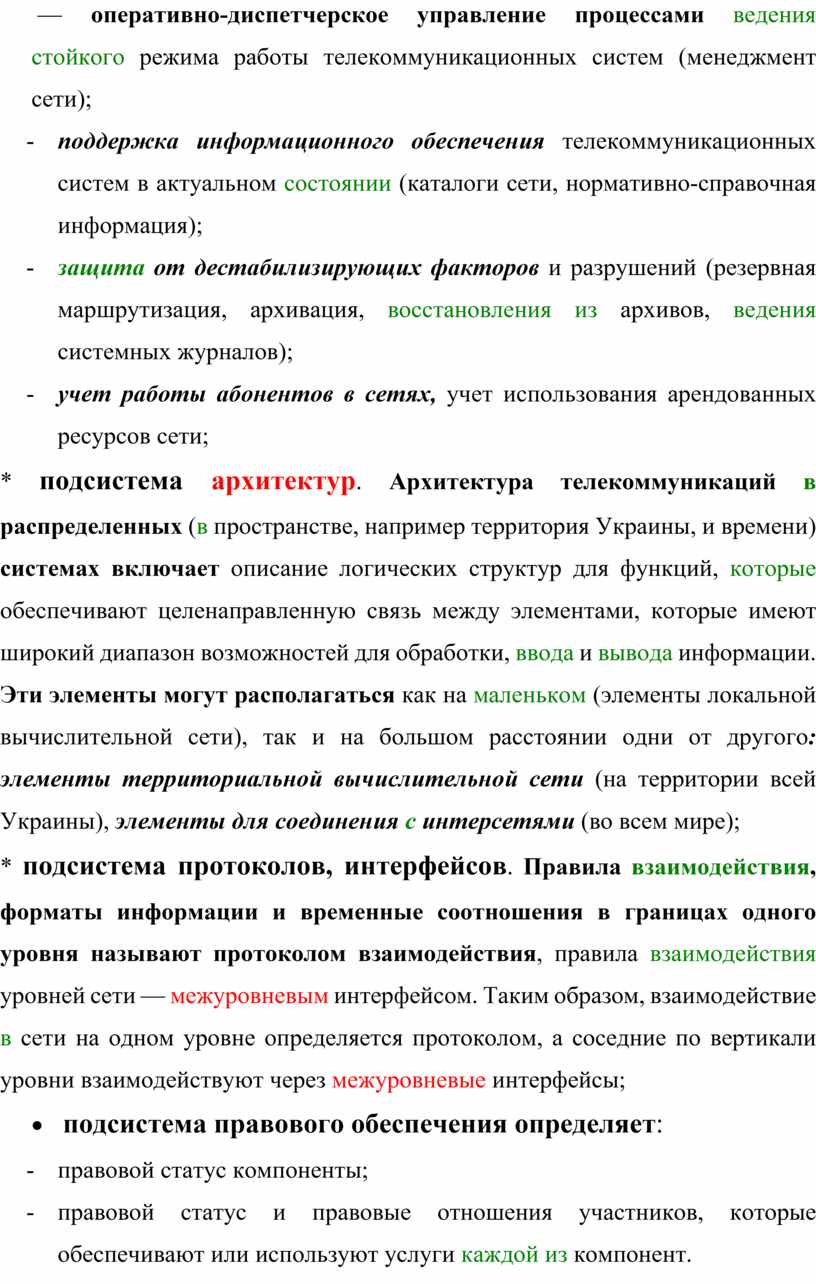

 — оперативно-диспетчерское управление процессами ведения стойкого режима работы телекоммуникационных систем (менеджмент сети);

-         поддержка информационного обеспечения телекоммуникационных систем в актуальном состоянии (каталоги сети, нормативно-справочная информация);

-         защита от дестабилизирующих факторов и разрушений (резервная маршрутизация, архивация, восстановления из архивов, ведения системных журналов);

-         учет работы абонентов в сетях, учет использования арендованных ресурсов сети;

* подсистема архитектур. Архитектура телекоммуникаций в распределенных (в пространстве, например территория Украины, и времени) системах включает описание логических структур для функций, которые обеспечивают целенаправленную связь между элементами, которые имеют широкий диапазон возможностей для обработки, ввода и вывода информации. Эти элементы могут располагаться как на маленьком (элементы локальной вычислительной сети), так и на большом расстоянии одни от другого: элементы территориальной вычислительной сети (на территории всей Украины), элементы для соединения с интерсетями (во всем мире);

* подсистема протоколов, интерфейсов. Правила взаимодействия, форматы информации и временные соотношения в границах одного уровня называют протоколом взаимодействия, правила взаимодействия уровней сети — межуровневым интерфейсом. Таким образом, взаимодействие в сети на одном уровне определяется протоколом, а соседние по вертикали уровни взаимодействуют через межуровневые интерфейсы;

• подсистема правового обеспечения определяет:

-         правовой статус компоненты;

-         правовой статус и правовые отношения участников, которые обеспечивают или используют услуги каждой из компонент.

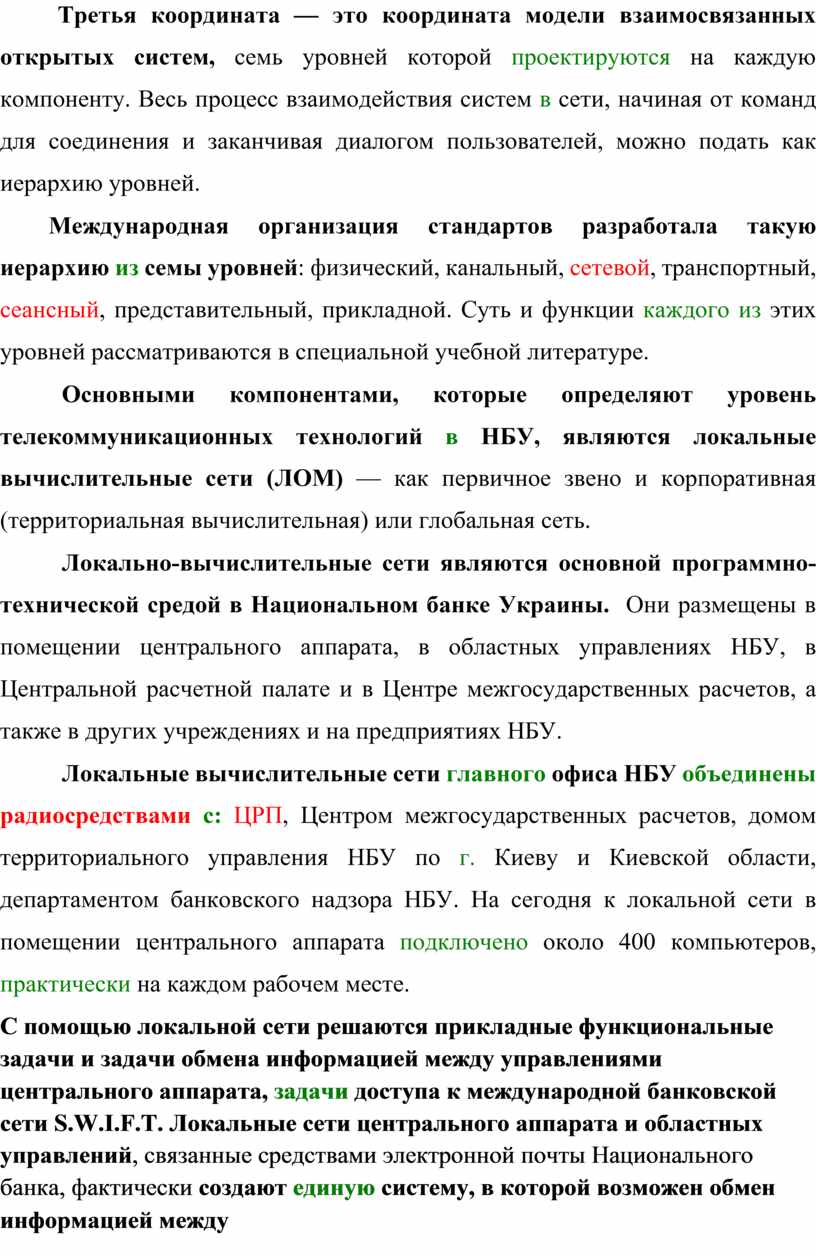

Третья координата — это координата модели взаимосвязанных открытых систем, семь уровней которой проектируются на каждую компоненту. Весь процесс взаимодействия систем в сети, начиная от команд для соединения и заканчивая диалогом пользователей, можно подать как иерархию уровней.

        Международная организация стандартов разработала такую иерархию из семы уровней: физический, канальный, сетевой, транспортный, сеансный, представительный, прикладной. Суть и функции каждого из этих уровней рассматриваются в специальной учебной литературе.

Основными компонентами, которые определяют уровень телекоммуникационных технологий в НБУ, являются локальные вычислительные сети (ЛОМ) — как первичное звено и корпоративная (территориальная вычислительная) или глобальная сеть.

Локально-вычислительные сети являются основной программно-технической средой в Национальном банке Украины.  Они размещены в помещении центрального аппарата, в областных управлениях НБУ, в Центральной расчетной палате и в Центре межгосударственных расчетов, а также в других учреждениях и на предприятиях НБУ.

Локальные вычислительные сети главного офиса НБУ объединены радиосредствами с: ЦРП, Центром межгосударственных расчетов, домом территориального управления НБУ по г. Киеву и Киевской области, департаментом банковского надзора НБУ. На сегодня к локальной сети в помещении центрального аппарата подключено около 400 компьютеров, практически на каждом рабочем месте.

С помощью локальной сети решаются прикладные функциональные задачи и задачи обмена информацией между управлениями центрального аппарата, задачи доступа к международной банковской сети S.W.I.F.T. Локальные сети центрального аппарата и областных управлений, связанные средствами электронной почты Национального банка, фактически создают единую систему, в которой возможен обмен информацией между рабочими местами сотрудников центрального аппарата и любого областного управления.

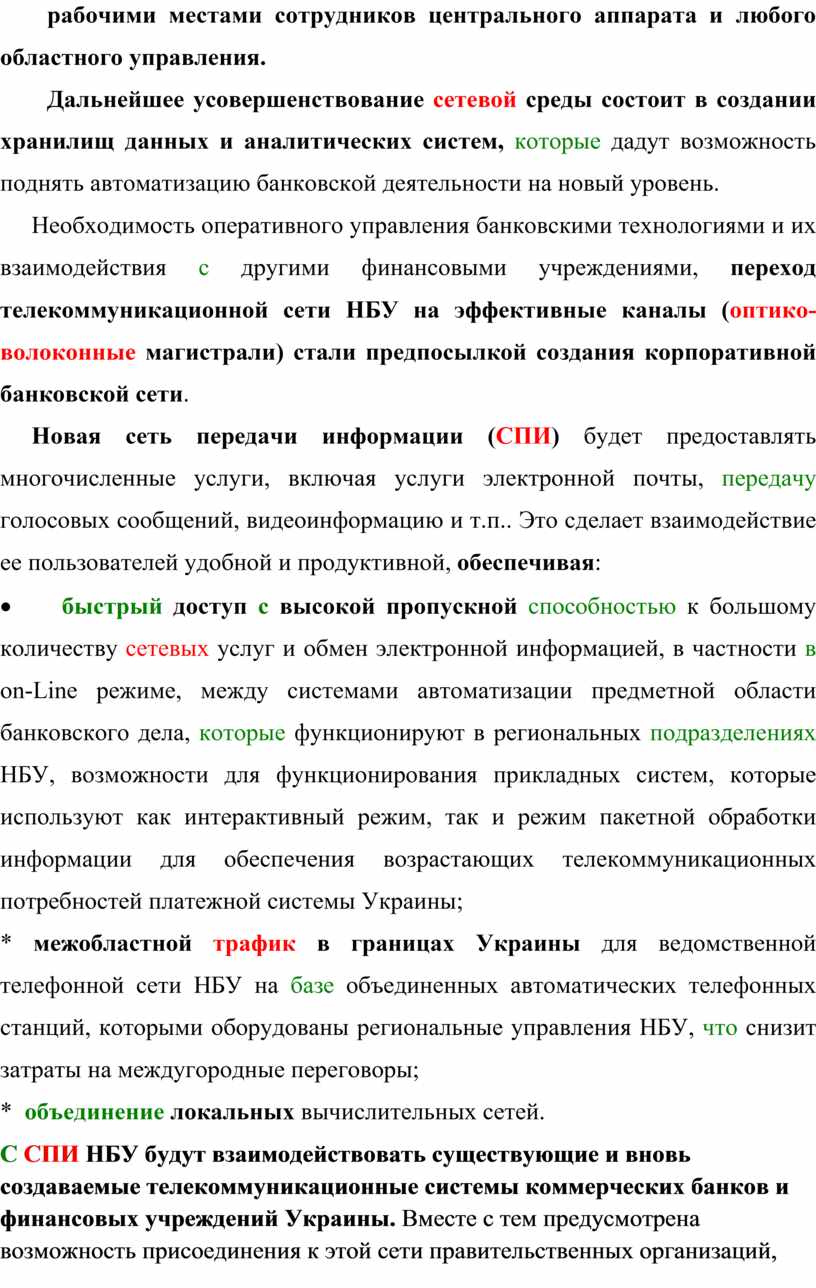

Дальнейшее усовершенствование сетевой среды состоит в создании хранилищ данных и аналитических систем, которые дадут возможность поднять автоматизацию банковской деятельности на новый уровень.

Необходимость оперативного управления банковскими технологиями и их взаимодействия с другими финансовыми учреждениями, переход телекоммуникационной сети НБУ на эффективные каналы (оптико-волоконные магистрали) стали предпосылкой создания корпоративной банковской сети.

Новая сеть передачи информации (СПИ) будет предоставлять многочисленные услуги, включая услуги электронной почты, передачу голосовых сообщений, видеоинформацию и т.п.. Это сделает взаимодействие ее пользователей удобной и продуктивной, обеспечивая:

·                   быстрый доступ с высокой пропускной способностью к большому количеству сетевых услуг и обмен электронной информацией, в частности в on-Line режиме, между системами автоматизации предметной области банковского дела, которые функционируют в региональных подразделениях НБУ, возможности для функционирования прикладных систем, которые используют как интерактивный режим, так и режим пакетной обработки информации для обеспечения возрастающих телекоммуникационных потребностей платежной системы Украины;

* межобластной трафик в границах Украины для ведомственной телефонной сети НБУ на базе объединенных автоматических телефонных станций, которыми оборудованы региональные управления НБУ, что снизит затраты на междугородные переговоры;

*  объединение локальных вычислительных сетей.

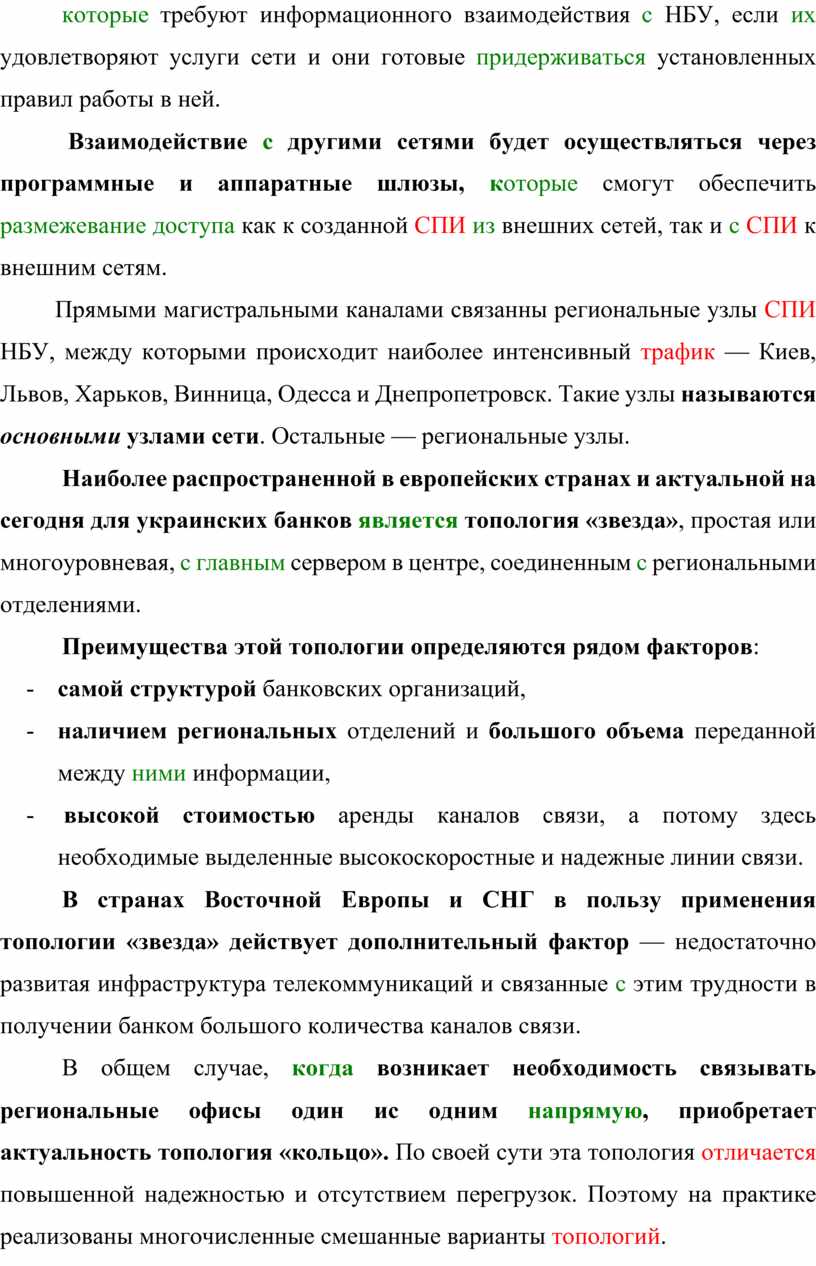

С СПИ НБУ будут взаимодействовать существующие и вновь создаваемые телекоммуникационные системы коммерческих банков и финансовых учреждений Украины. Вместе с тем предусмотрена возможность присоединения к этой сети правительственных организаций, которые требуют информационного взаимодействия с НБУ, если их удовлетворяют услуги сети и они готовые придерживаться установленных правил работы в ней.

 Взаимодействие с другими сетями будет осуществляться через программные и аппаратные шлюзы, которые смогут обеспечить размежевание доступа как к созданной СПИ из внешних сетей, так и с СПИ к внешним сетям.

         Прямыми магистральными каналами связанны региональные узлы СПИ НБУ, между которыми происходит наиболее интенсивный трафик — Киев, Львов, Харьков, Винница, Одесса и Днепропетровск. Такие узлы называются основными узлами сети. Остальные — региональные узлы.

Наиболее распространенной в европейских странах и актуальной на сегодня для украинских банков является топология «звезда», простая или многоуровневая, с главным сервером в центре, соединенным с региональными отделениями.

Преимущества этой топологии определяются рядом факторов:

-         самой структурой банковских организаций,

-         наличием региональных отделений и большого объема переданной между ними информации,

-          высокой стоимостью аренды каналов связи, а потому здесь необходимые выделенные высокоскоростные и надежные линии связи.

В странах Восточной Европы и СНГ в пользу применения топологии «звезда» действует дополнительный фактор — недостаточно развитая инфраструктура телекоммуникаций и связанные с этим трудности в получении банком большого количества каналов связи.

В общем случае, когда возникает необходимость связывать региональные офисы один ис одним напрямую, приобретает актуальность топология «кольцо». По своей сути эта топология отличается повышенной надежностью и отсутствием перегрузок. Поэтому на практике реализованы многочисленные смешанные варианты топологий.
