Практическое занятие №6 Структура АІС "Страхование

Практическое занятие №6

Структура АІС "Страхование".

Информационное пространство организации, который представляется автоматизированной информационной системой обработки данных, функционирует на базе определенных составных объектов. Основные категории объектов и технология их функционирования описанные ниже:

         Центральный офис страховой фирмы, или же главная организация, имеет одну или несколько высокоскоростных локальных вычислительных сетей, которые объединяются одна из одной через высокоскоростные мосты и маршрутизаторы. Локальную вычислительную сеть можно рассматривать, как информационный центр всей компании, которая содержит мощные вычислительные ресурсы - файловые серверы, системы управления базами данных и прочие. Особенностью локальной вычислительной сети центрального офиса есть то, что в ее состав входит система централизованного мониторинга и управления, как локальными, так и отдаленными сетевыми устройствами, которые входят в филиалы.

         Региональные офисы страховой компании (филиалы) - масштабные организации, нередко оснащиваются собственными крупными локальными вычислительными сетями и мощными вычислительными сетями, которые имеют гарантированную и достаточно скоростная связь. Для некоторых из них требуется круглосуточное высокоскоростное соединение с центральным офисом, который обеспечивается специально выделенными каналами связи. Соединение организованно таким образом, что  имеет меньшую стоимость в сравнении с выделенным.

         Отделение страховой компании имеют, как правило, свою небольшую локальную сеть, которая включает несколько персональных компьютеров. Связь с региональным офисом проходит по заранее установленному расписанию в определенные часы, но не исключается необходимость не запланированного срочного доступа.

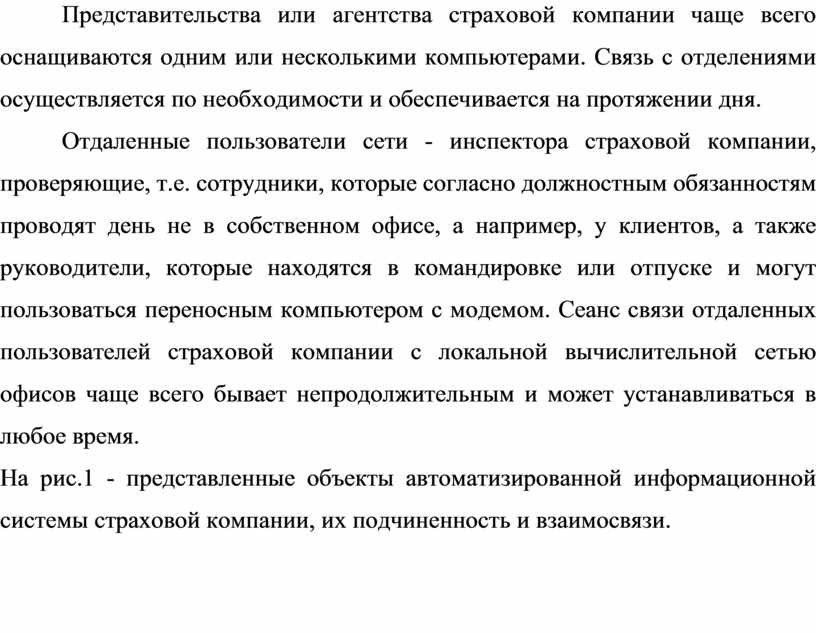

         Представительства или агентства страховой компании чаще всего оснащиваются одним или несколькими компьютерами. Связь с отделениями осуществляется по необходимости и обеспечивается на протяжении дня.

         Отдаленные пользователи сети - инспектора страховой компании, проверяющие, т.е. сотрудники, которые согласно должностным обязанностям проводят день не в собственном офисе, а например, у клиентов, а также руководители, которые находятся в командировке или отпуске и могут пользоваться переносным компьютером с модемом. Сеанс связи отдаленных пользователей страховой компании с локальной вычислительной сетью офисов чаще всего бывает непродолжительным и может устанавливаться в любое время.

На рис.1 - представленные объекты автоматизированной информационной системы страховой компании, их подчиненность и взаимосвязи.

Рис.  .1 - Организационная структура автоматизированной  информационной    системы страховой компании.

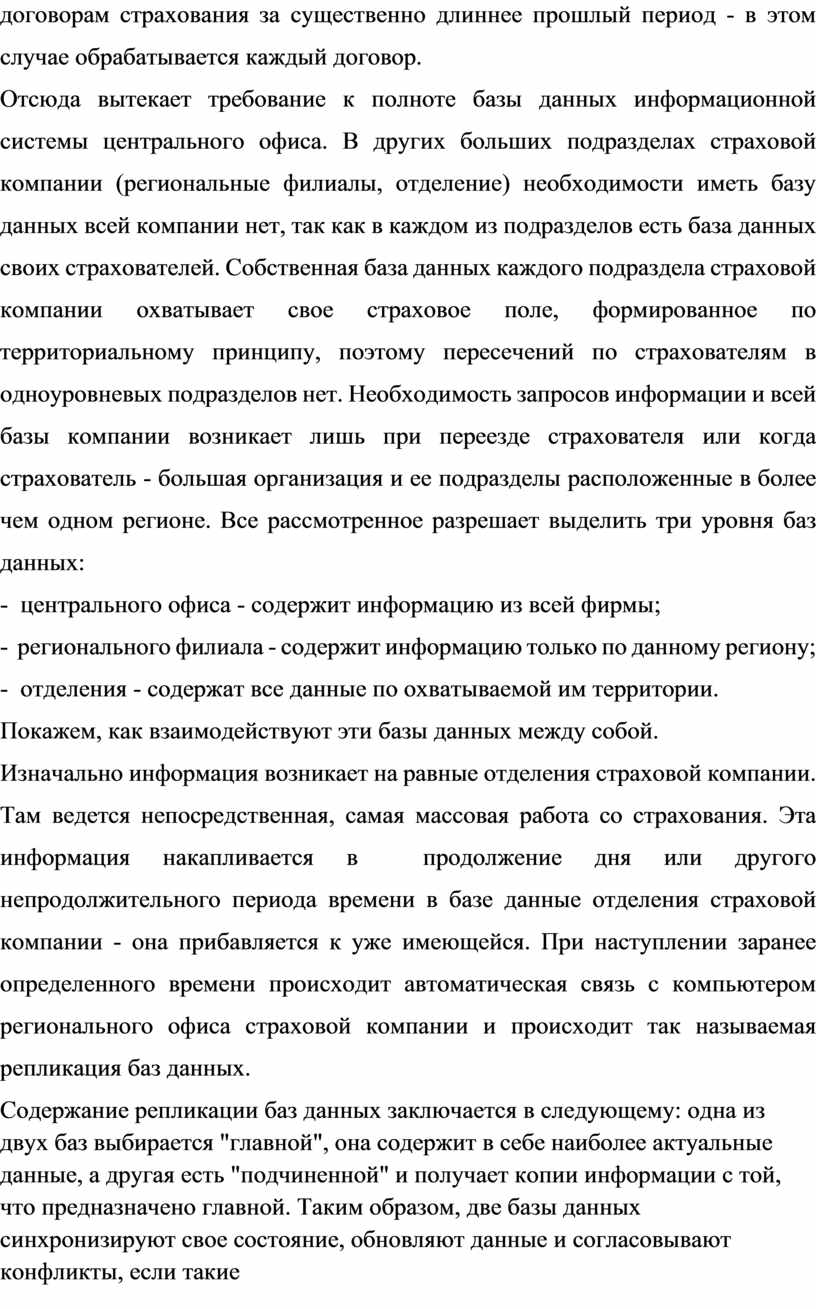

Основной особенностью организации информационного обеспечения автоматизированной информационной системы есть необходимость обеспечить доступ к полной базе данных по всем договорам компании за максимально длинный период. Это связано с тем, что при  подписании нового договора с клиентом нужно иметь полную информацию о его предыдущих страховках (наличие и характер оплат) и обеспечить просмотр всех связанных в таких случаях документами. Такая информация должна сохраняться в базе данных, постоянно обновляться и получать ее нужно сразу же после запитую. Так, во время расчетов, например, ставки взносов или тарифа, необходимо выбрать необходимую статистику и выполнить расчетные действия по договорам страхования за существенно длиннее прошлый период - в этом случае обрабатывается каждый договор.

Отсюда вытекает требование к полноте базы данных информационной системы центрального офиса. В других больших подразделах страховой компании (региональные филиалы, отделение) необходимости иметь базу данных всей компании нет, так как в каждом из подразделов есть база данных своих страхователей. Собственная база данных каждого подраздела страховой компании охватывает свое страховое поле, формированное по территориальному принципу, поэтому пересечений по страхователям в одноуровневых подразделов нет. Необходимость запросов информации и всей базы компании возникает лишь при переезде страхователя или когда страхователь - большая организация и ее подразделы расположенные в более чем одном регионе. Все рассмотренное разрешает выделить три уровня баз данных:

-  центрального офиса - содержит информацию из всей фирмы;

-  регионального филиала - содержит информацию только по данному региону;

-  отделения - содержат все данные по охватываемой им территории.

Покажем, как взаимодействуют эти базы данных между собой.

Изначально информация возникает на равные отделения страховой компании. Там ведется непосредственная, самая массовая работа со страхования. Эта информация накапливается в  продолжение дня или другого непродолжительного периода времени в базе данные отделения страховой компании - она прибавляется к уже имеющейся. При наступлении заранее определенного времени происходит автоматическая связь с компьютером регионального офиса страховой компании и происходит так называемая репликация баз данных.

Содержание репликации баз данных заключается в следующему: одна из двух баз выбирается "главной", она содержит в себе наиболее актуальные данные, а другая есть "подчиненной" и получает копии информации с той, что предназначено главной. Таким образом, две базы данных синхронизируют свое состояние, обновляют данные и согласовывают конфликты, если такие возникли. Метод репликации реализован и осуществляется на уровне самых систем управления базами данных. Это стандартная и высокоэффективная процедура разрешает за довольно небольшой по продолжительности сеанс связи привести две большие базы данных к идентичному состоянию, так как по линиям связи передаются только изменения, которые состоялись в период начиная из предыдущего сеанса связи. Другими словами для приведения в соответствие двух баз данных необходимо передать только информацию, полученную в  продолжение дня, при периодичности сеансов связи - раз в пор.

Действуя в такой способ с каждым из отделений страховой компании, региональный филиал собирает информацию из всех подчиненных ему отделений в свою собственную базу данных. Это приводит к тому, что база данных регионального уровня пополняется автоматически, без постоянного участия страхового служащего и содержит полную информацию из всего региона. При этому данные, которые возникают в процессе деятельности регионального офиса, работники страховой компании могут уводить в интерактивном режиме. На рис..2 приведенная структура распределения данных по объектам автоматизированной информационной системы страховой компании.

Описанные объекты баз данных, справочников, пользователей автоматизированной информационной системы страховой компании с носителями или источниками информации как такой, но информация как статическая сущность не представляет собой особой ценности.

Ценность информации заключена в возможности получения ее для каких-нибудь нужд деятельности страховой компании. Обеспечить такую возможность доступа и сделать его эффективным (быстрым, надежным, защищенным, недорогим) должен сетевой комплекс страховой компании

Весь комплекс вычислительной сети можно разделить на две основные составу:

-  сети   конкретных структурных   подразделов   -   филиалов страховой компании;

       -   сети, которые обеспечивают связь между ними.

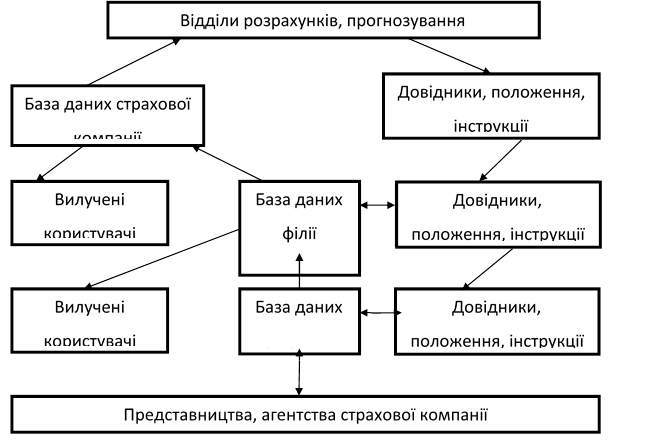

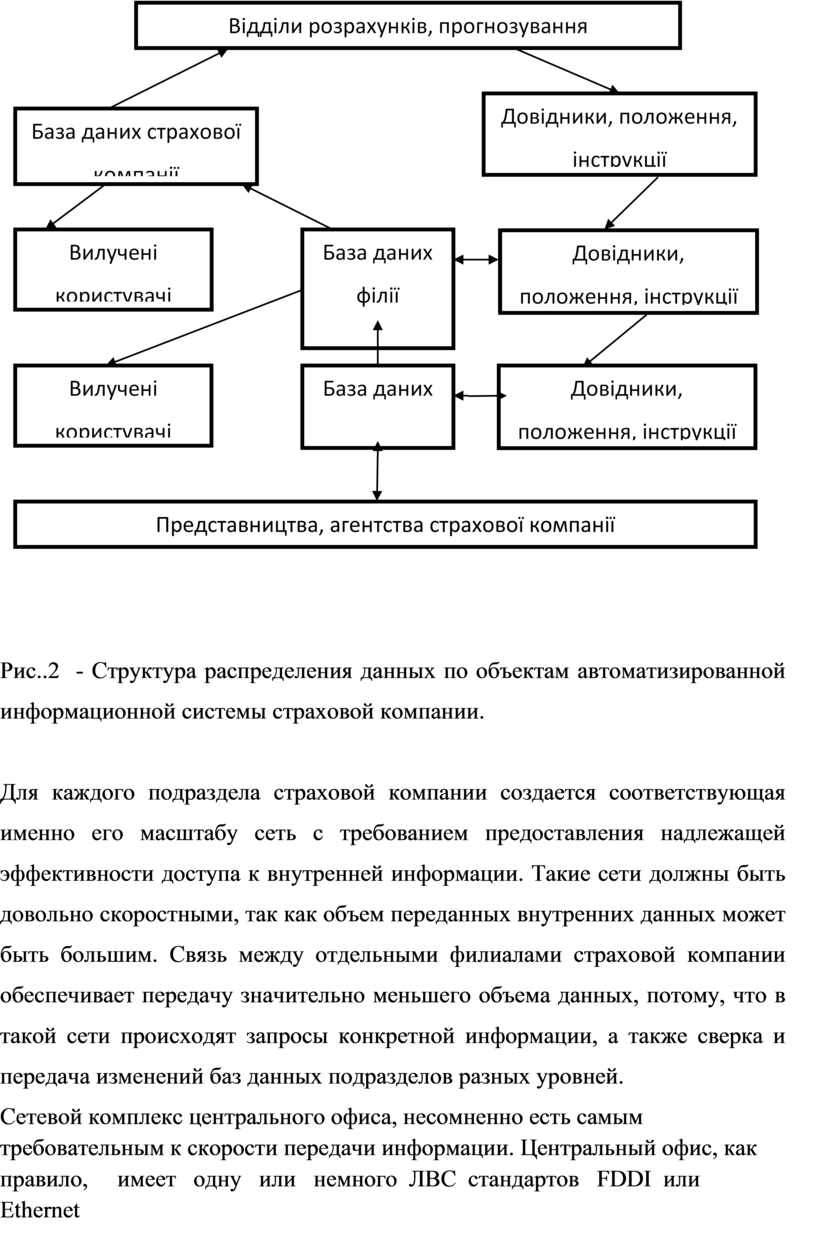

Рис..2  - Структура распределения данных по объектам автоматизированной информационной системы страховой компании.

Для каждого подраздела страховой компании создается соответствующая именно его масштабу сеть с требованием предоставления надлежащей эффективности доступа к внутренней информации. Такие сети должны быть довольно скоростными, так как объем переданных внутренних данных может быть большим. Связь между отдельными филиалами страховой компании обеспечивает передачу значительно меньшего объема данных, потому, что в такой сети происходят запросы конкретной информации, а также сверка и передача изменений баз данных подразделов разных уровней.

Сетевой комплекс центрального офиса, несомненно есть самым требовательным к скорости передачи информации. Центральный офис, как правило,     имеет   одну   или   немного  ЛВС  стандартов   FDDІ  или  Ethernet  объединенных один из одним с помощью высокопроизводительных  мостов  или маршрутизаторов

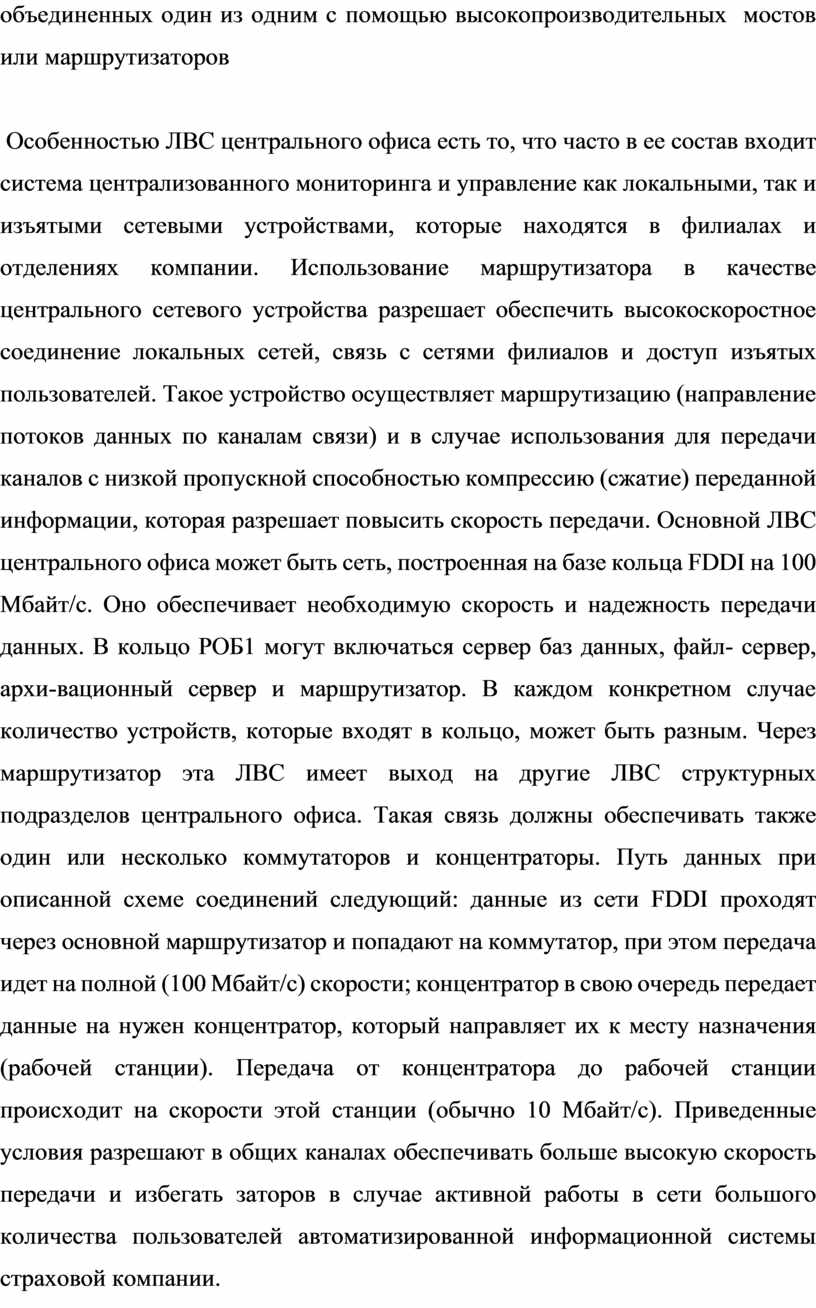

 Особенностью ЛВС центрального офиса есть то, что часто в ее состав входит система централизованного мониторинга и управление как локальными, так и изъятыми сетевыми устройствами, которые находятся в филиалах и отделениях компании. Использование маршрутизатора в качестве центрального сетевого устройства разрешает обеспечить высокоскоростное соединение локальных сетей, связь с сетями филиалов и доступ изъятых пользователей. Такое устройство осуществляет маршрутизацию (направление потоков данных по каналам связи) и в случае использования для передачи каналов с низкой пропускной способностью компрессию (сжатие) переданной информации, которая разрешает повысить скорость передачи. Основной ЛВС центрального офиса может быть сеть, построенная на базе кольца FDDІ на 100 Мбайт/с. Оно обеспечивает необходимую скорость и надежность передачи данных. В кольцо РОБ1 могут включаться сервер баз данных, файл- сервер, архи-вационный сервер и маршрутизатор. В каждом конкретном случае количество устройств, которые входят в кольцо, может быть разным. Через маршрутизатор эта ЛВС имеет выход на другие ЛВС структурных подразделов центрального офиса. Такая связь должны обеспечивать также один или несколько коммутаторов и концентраторы. Путь данных при описанной схеме соединений следующий: данные из сети FDDІ проходят через основной маршрутизатор и попадают на коммутатор, при этом передача идет на полной (100 Мбайт/с) скорости; концентратор в свою очередь передает данные на нужен концентратор, который направляет их к месту назначения (рабочей станции). Передача от концентратора до рабочей станции происходит на скорости этой станции (обычно 10 Мбайт/с). Приведенные условия разрешают в общих каналах обеспечивать больше высокую скорость передачи и избегать заторов в случае активной работы в сети большого количества пользователей автоматизированной информационной системы страховой компании.

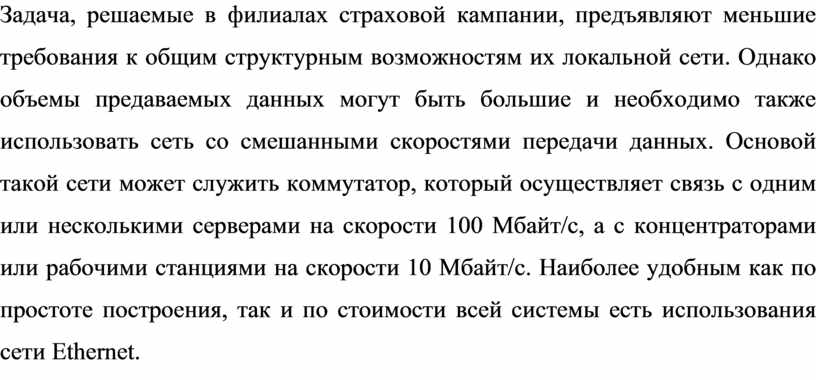

Задача, решаемые в филиалах страховой кампании, предъявляют меньшие требования к общим структурным возможностям их локальной сети. Однако объемы предаваемых данных могут быть большие и необходимо также использовать сеть со смешанными скоростями передачи данных. Основой такой сети может служить коммутатор, который осуществляет связь с одним или несколькими серверами на скорости 100 Мбайт/с, а с концентраторами или рабочими станциями на скорости 10 Мбайт/с. Наиболее удобным как по простоте построения, так и по стоимости всей системы есть использования сети Еthernet.
