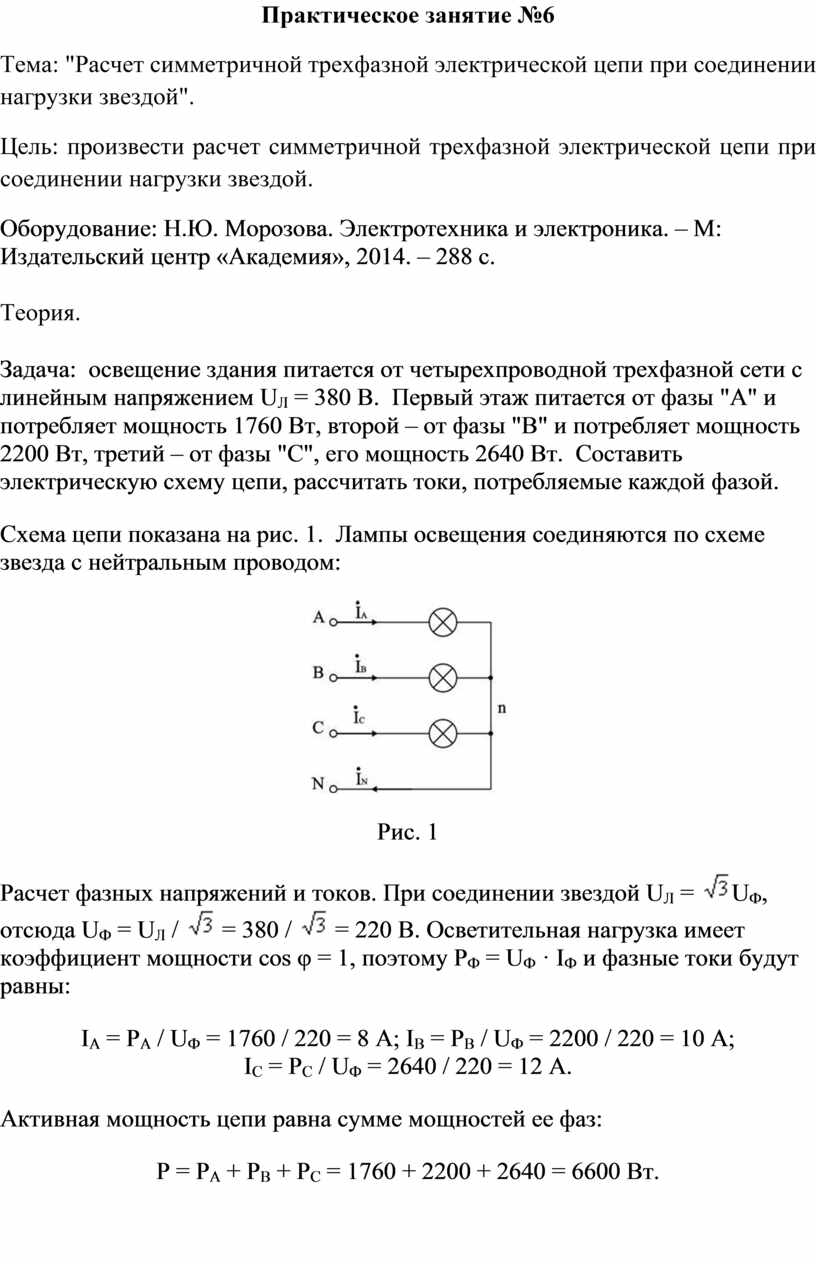

Практическое занятие №6 Тема: "Расчет симметричной трехфазной электрической цепи при соединении нагрузки звездой".

Практическое занятие №6

Тема: "Расчет симметричной трехфазной электрической цепи при соединении нагрузки звездой".

Цель: произвести расчет симметричной трехфазной электрической цепи при соединении нагрузки звездой.

Оборудование: Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

Теория.

Задача:  освещение здания питается от четырехпроводной трехфазной сети с линейным напряжением U_Л = 380 В.  Первый этаж питается от фазы "А" и потребляет мощность 1760 Вт, второй – от фазы "В" и потребляет мощность 2200 Вт, третий – от фазы "С", его мощность 2640 Вт.  Составить электрическую схему цепи, рассчитать токи, потребляемые каждой фазой.

Схема цепи показана на рис. 1.  Лампы освещения соединяются по схеме звезда с нейтральным проводом:

Рис. 1

Расчет фазных напряжений и токов. При соединении звездой U_Л = U_Ф, отсюда U_Ф = U_Л /  = 380 /  = 220 В. Осветительная нагрузка имеет коэффициент мощности cos φ = 1, поэтому P_Ф = U_Ф · I_Ф и фазные токи будут равны:

I_А = P_А / U_Ф = 1760 / 220 = 8 А; I_B = P_B / U_Ф = 2200 / 220 = 10 А; I_C = P_C / U_Ф = 2640 / 220 = 12 А.

Активная мощность цепи равна сумме мощностей ее фаз:

P = P_A + P_B + P_C = 1760 + 2200 + 2640 = 6600 Вт.

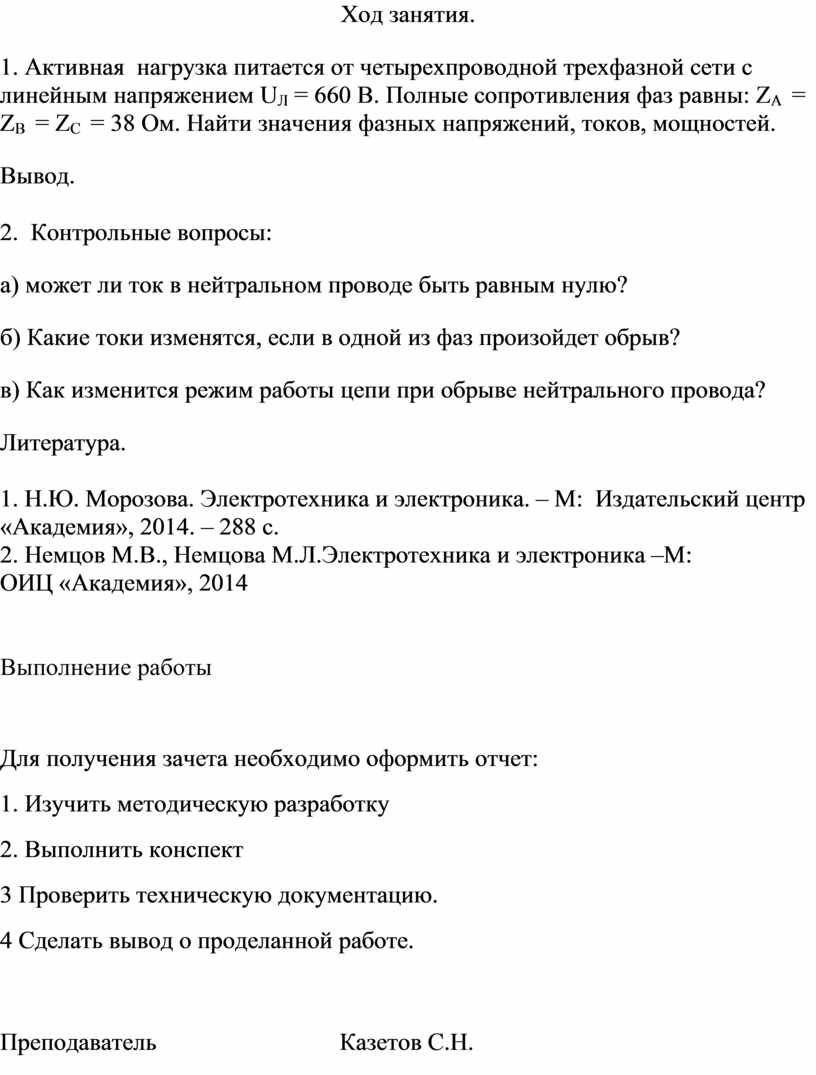

Ход занятия.

1. Активная  нагрузка питается от четырехпроводной трехфазной сети с линейным напряжением U_Л = 660 В. Полные сопротивления фаз равны: Z_A  = Z_B  = Z_C  = 38 Ом. Найти значения фазных напряжений, токов, мощностей.

Вывод.

2.  Контрольные вопросы:

а) может ли ток в нейтральном проводе быть равным нулю?

б) Какие токи изменятся, если в одной из фаз произойдет обрыв?

в) Как изменится режим работы цепи при обрыве нейтрального провода?

Литература.

1. Н.Ю. Морозова. Электротехника и электроника. – М:  Издательский центр «Академия», 2014. – 288 с.

2. Немцов М.В., Немцова М.Л.Электротехника и электроника –М:             ОИЦ «Академия», 2014

Выполнение работы

Для получения зачета необходимо оформить отчет:

1. Изучить методическую разработку

2. Выполнить конспект

3 Проверить техническую документацию.

4 Сделать вывод о проделанной работе.

Преподаватель                              Казетов С.Н.
