Электрический ток. Закон Ома для участка цепи
Цели обучения
-10.4.2.1 - использования закона Ома для участка цепи;
Цель учащихся
уметь пользоваться теоретическими и экспериментальными методами физической науки для обоснования выводов по изучаемой теме

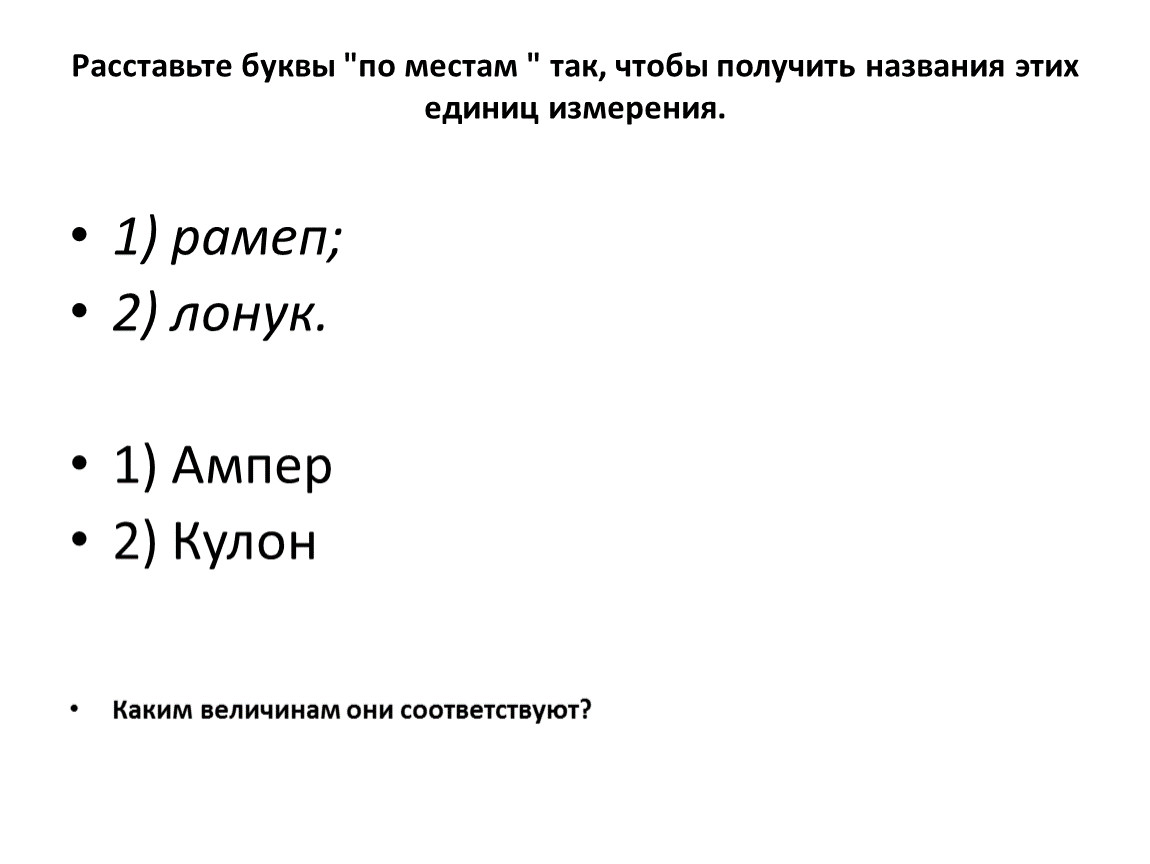

Расставьте буквы "по местам " так, чтобы получить названия этих единиц измерения.
1) рамеп;
2) лонук.
1) Ампер
2) Кулон
Каким величинам они соответствуют?

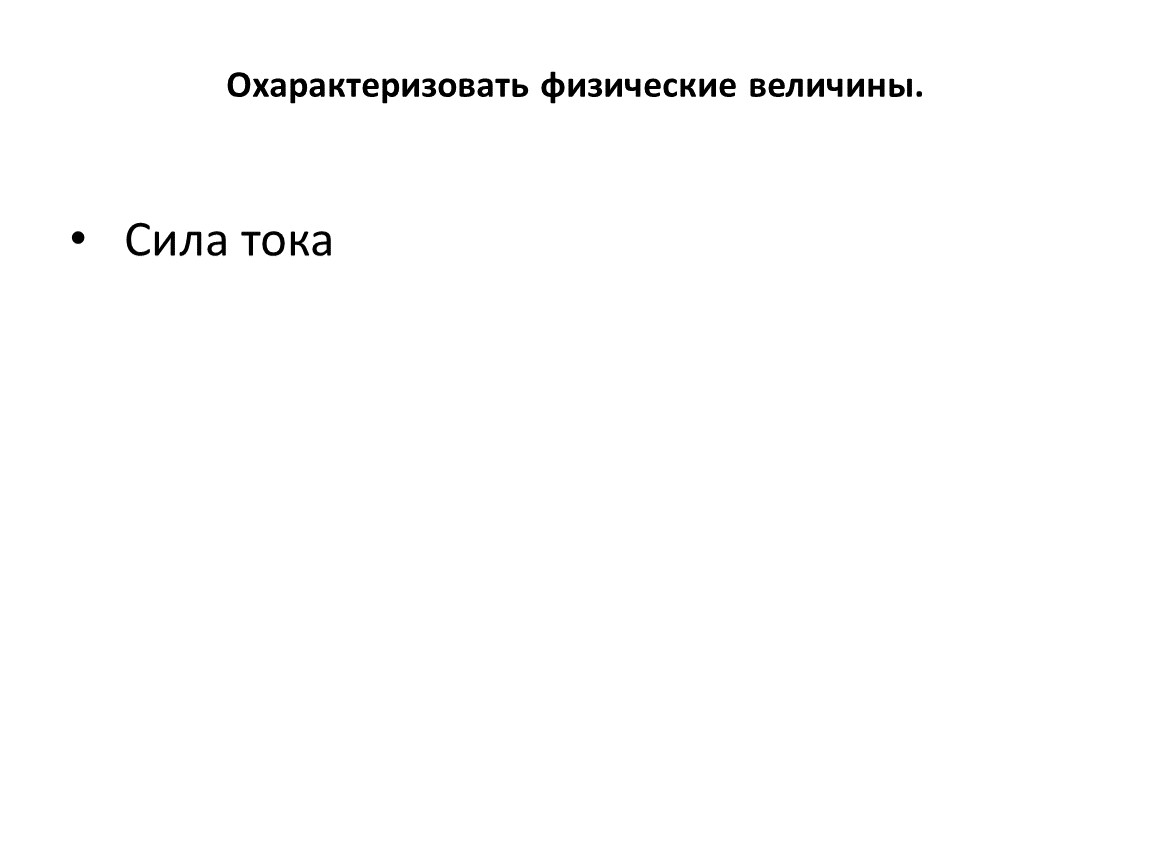

Охарактеризовать физические величины.
Сила тока
Ампер Андре-Мари
Французский физик, который создал первую теорию, связавшую электрические и магнитные явления, и ввел понятие электрический ток.

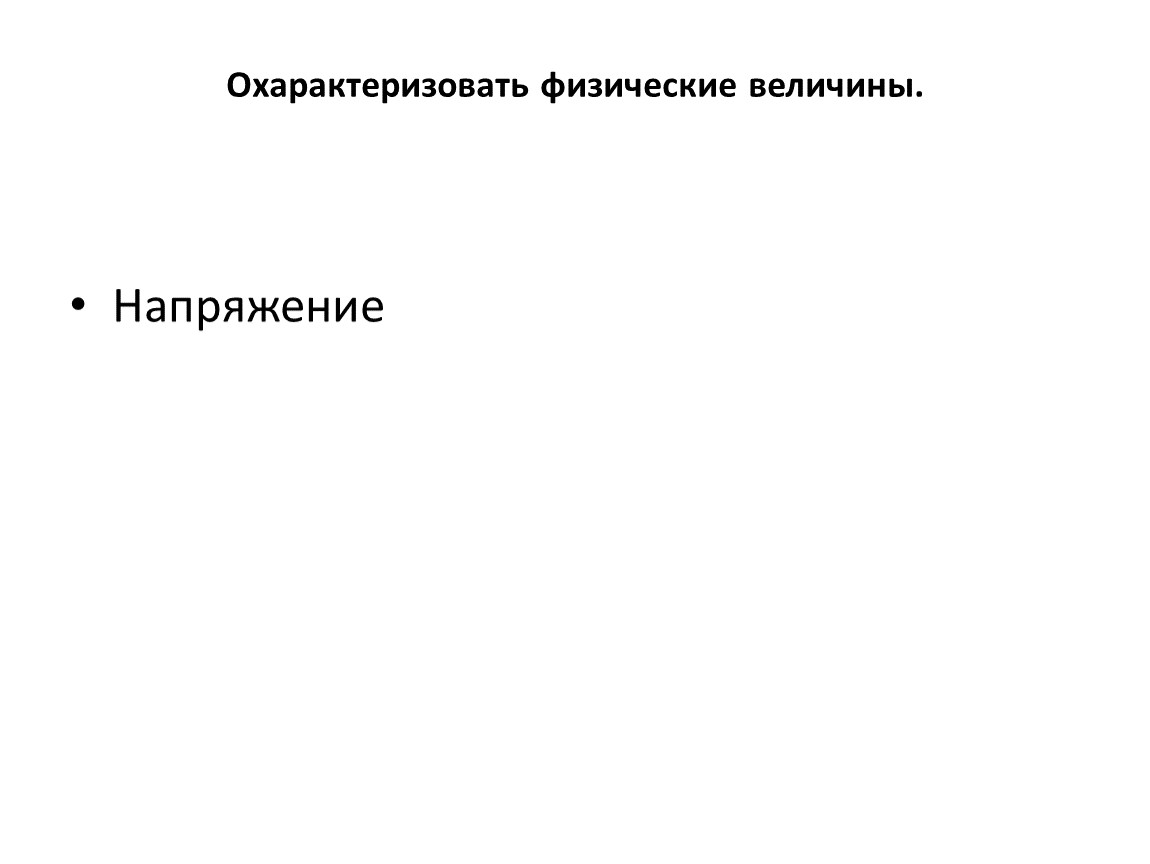

Охарактеризовать физические величины.
Напряжение

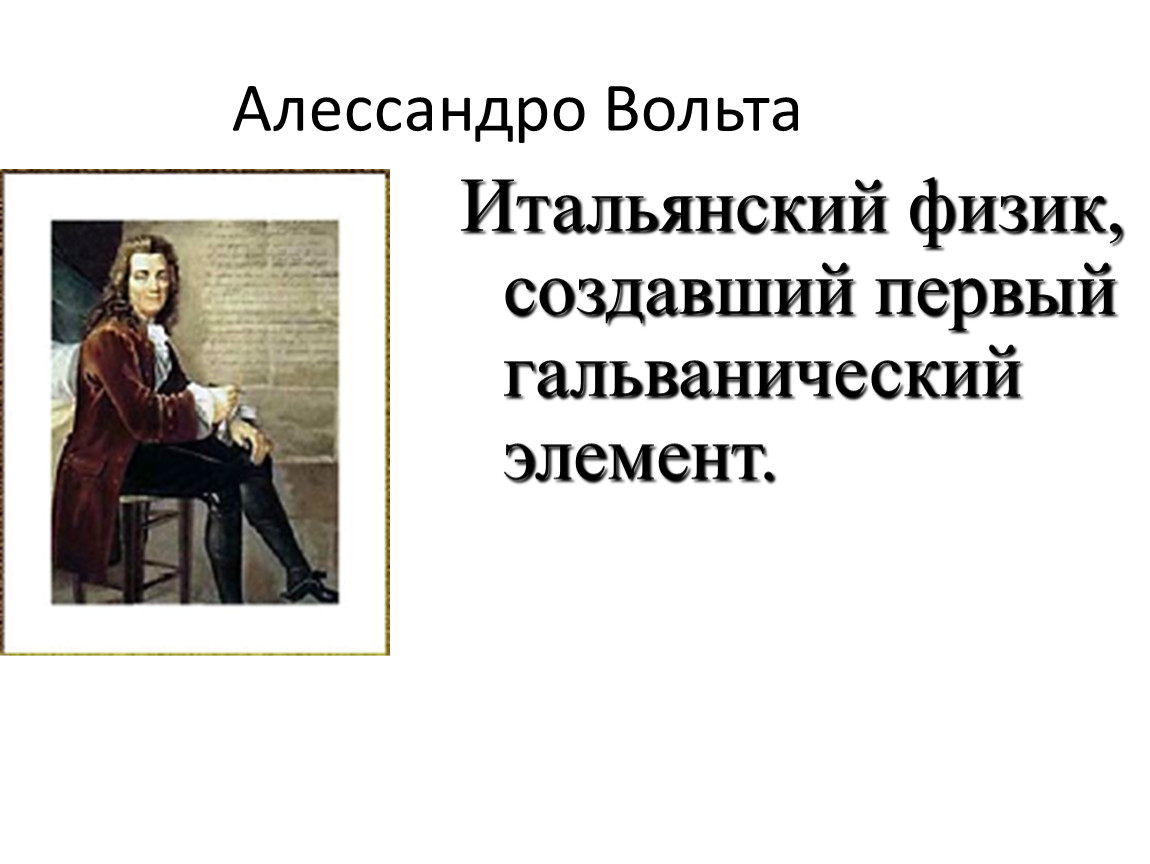

Алессандро Вольта
Итальянский физик, создавший первый гальванический элемент.

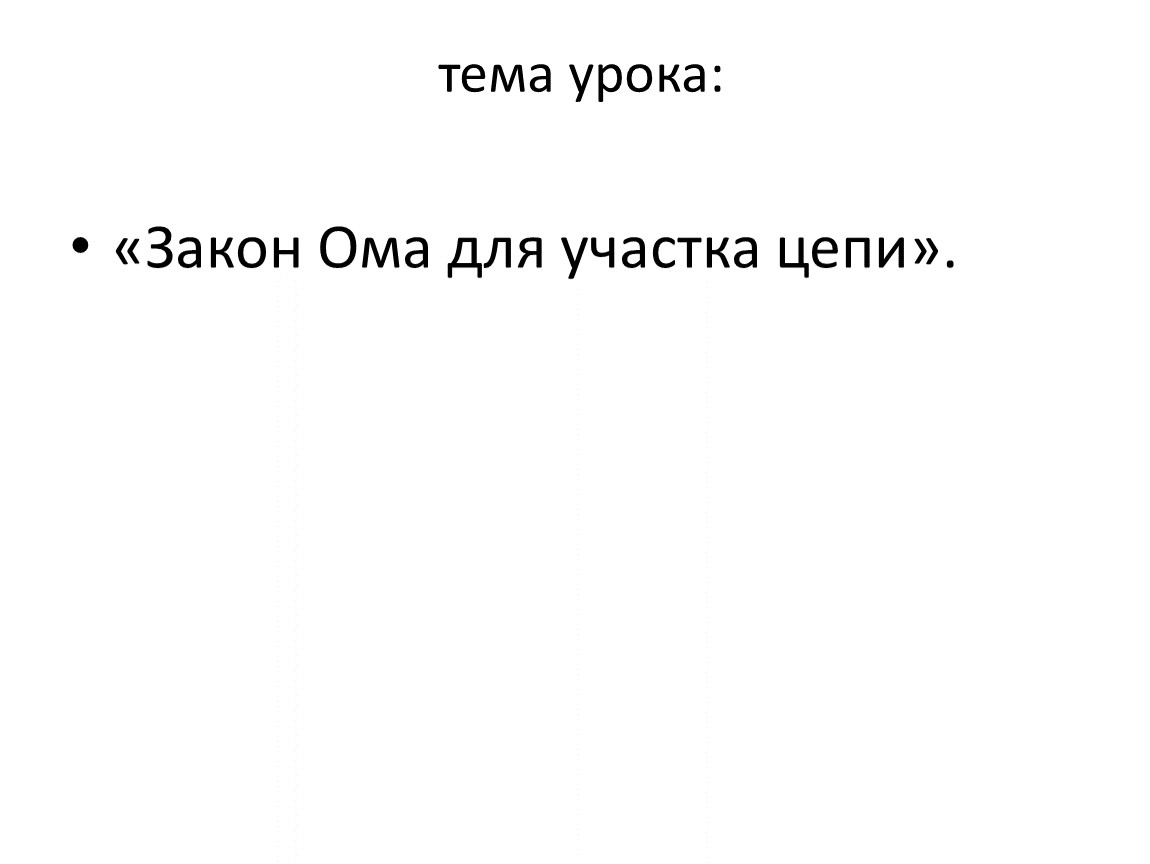

тема урока:
«Закон Ома для участка цепи».

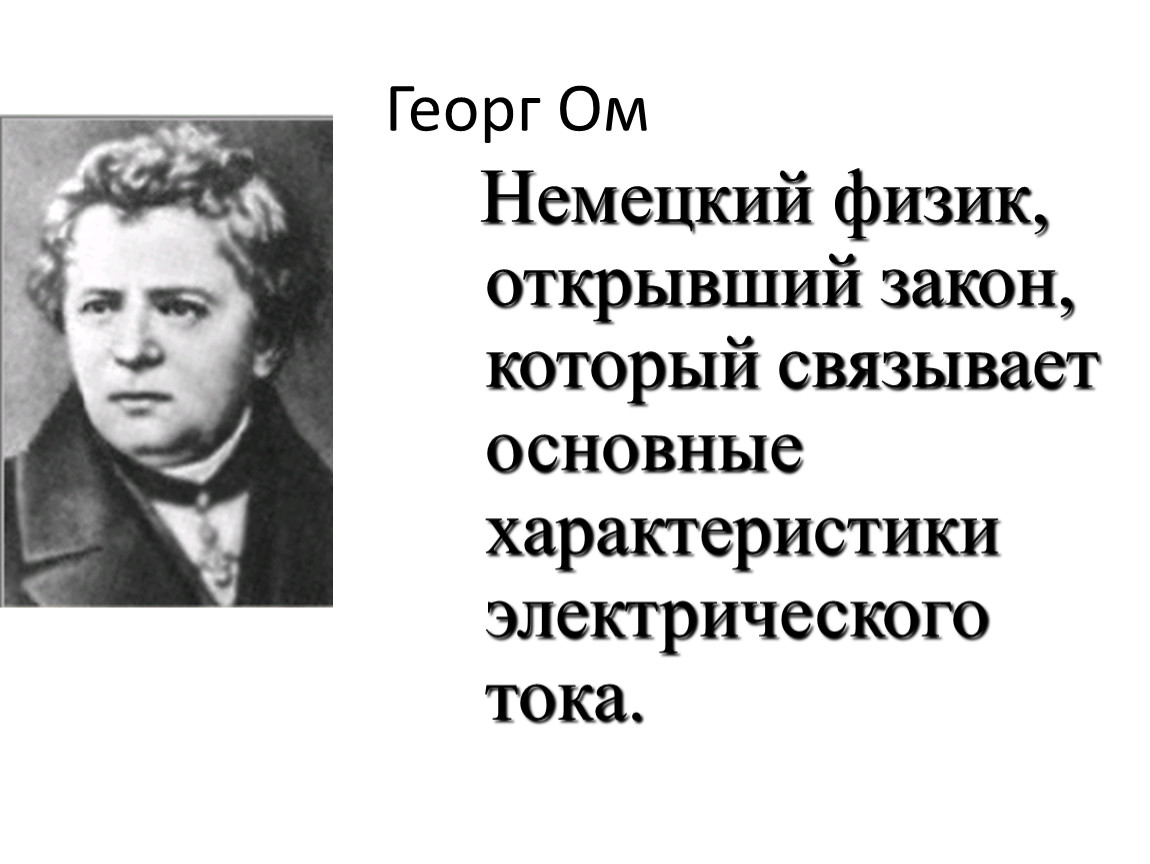

Георг Ом
Немецкий физик, открывший закон, который связывает основные характеристики электрического тока.
Установим зависимость между I,R. U –постоянно.
собрать цепь по схеме;
данные опыта занести в таблицу;
отметить значения I и R на координатных осях;
сделать вывод.
U= | R= | I= | R ? I? |

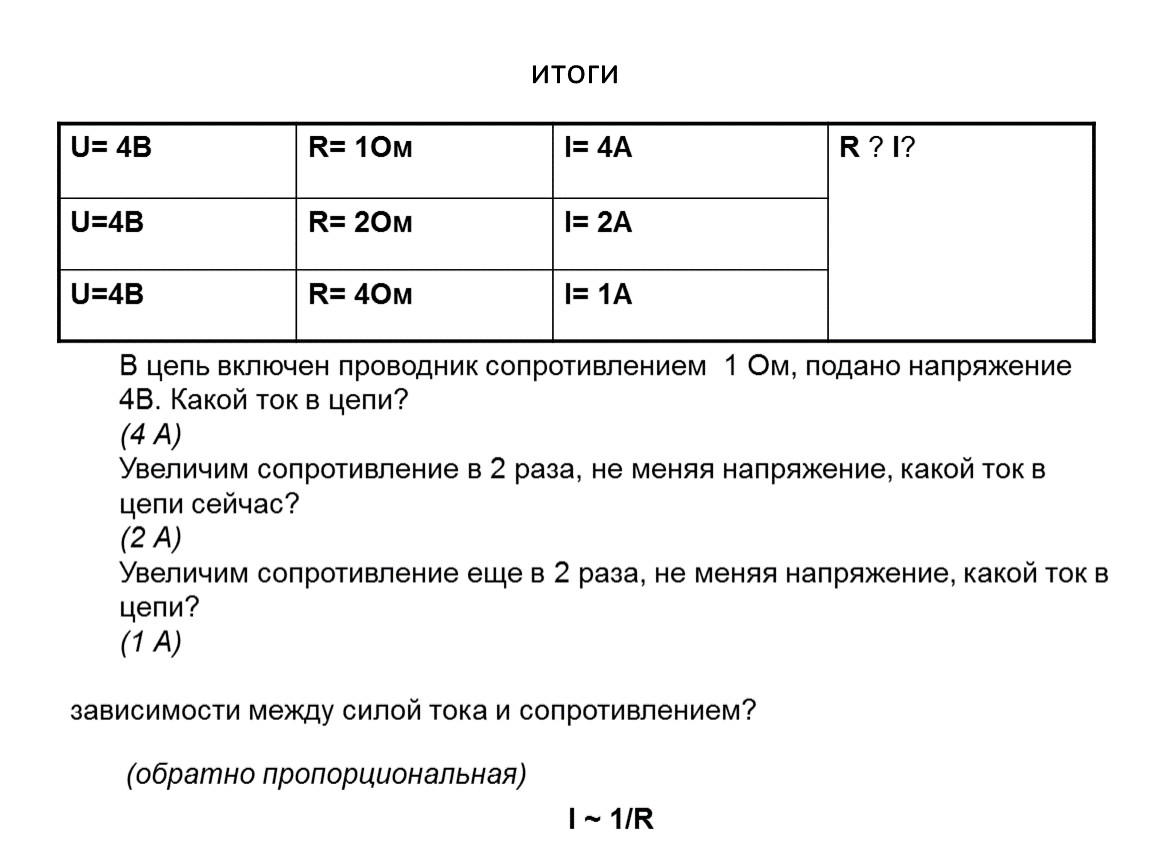

итоги
U= 4В | R= 1Ом | I= 4А | R ? I? |
U=4В | R= 2Ом | I= 2А | |
R= 4Ом | I= 1А |
В цепь включен проводник сопротивлением 1 Ом, подано напряжение 4В. Какой ток в цепи?
(4 А)
Увеличим сопротивление в 2 раза, не меняя напряжение, какой ток в цепи сейчас?
(2 А)
Увеличим сопротивление еще в 2 раза, не меняя напряжение, какой ток в цепи?
(1 А)
зависимости между силой тока и сопротивлением?
(обратно пропорциональная)
I ~ 1/R

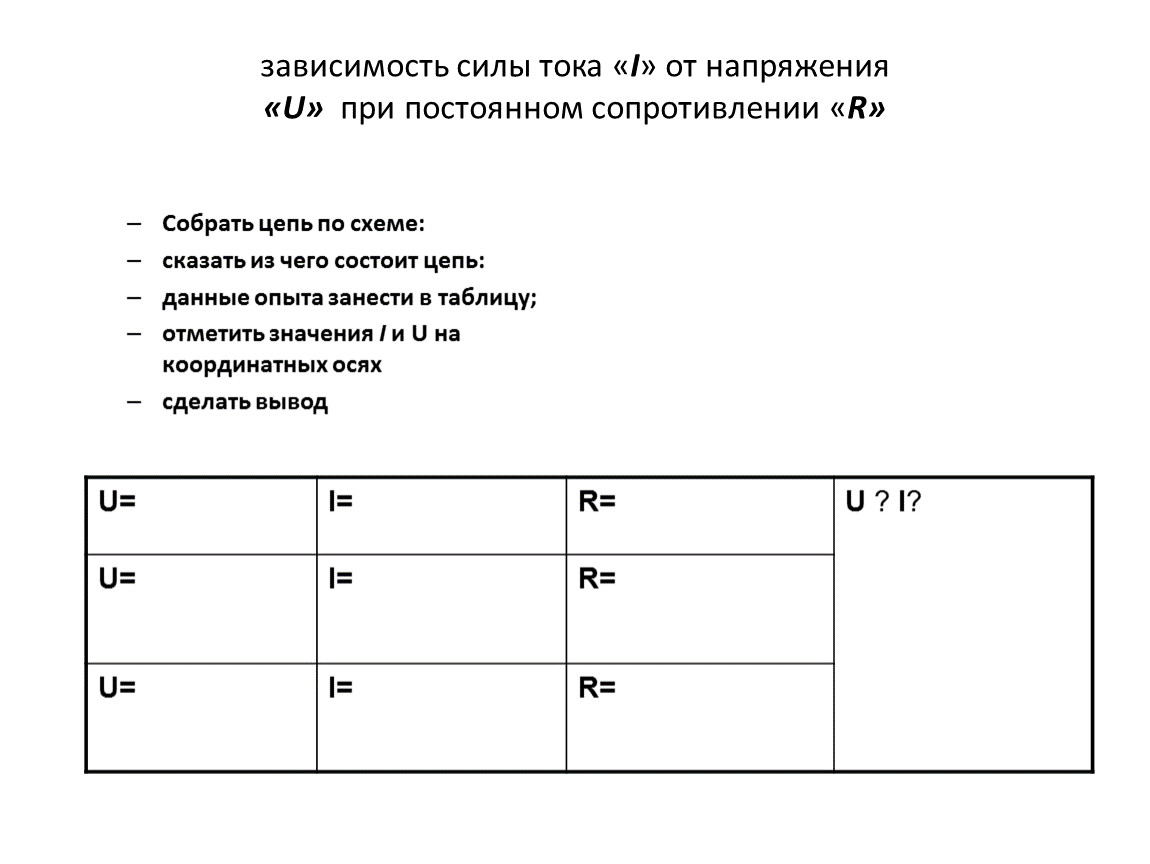

зависимость силы тока «I» от напряжения «U» при постоянном сопротивлении «R»
Собрать цепь по схеме:
сказать из чего состоит цепь:
данные опыта занести в таблицу;
отметить значения I и U на координатных осях
сделать вывод
U= | I= | R= | U ? I? |

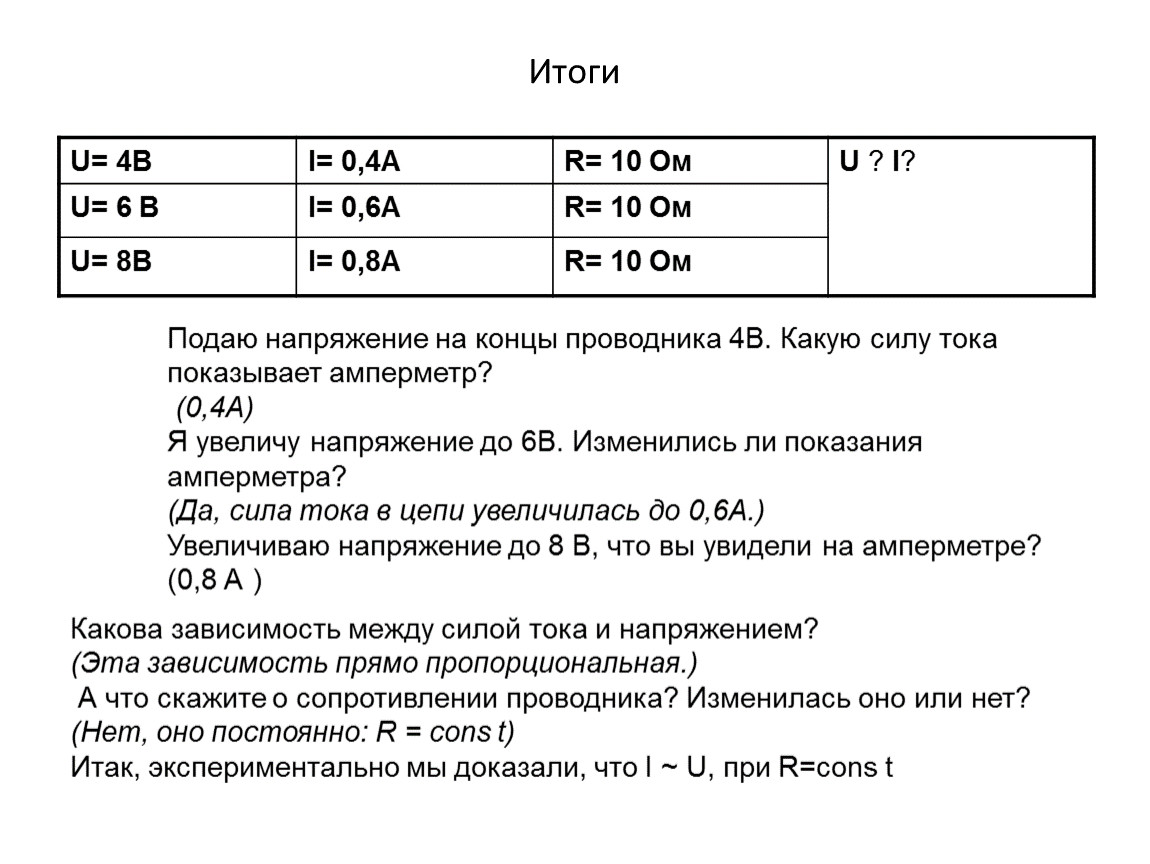

Итоги
U= 4В | I= 0,4А | R= 10 Ом | U ? I? |
U= 6 В | I= 0,6А | ||
U= 8В | I= 0,8А |
Подаю напряжение на концы проводника 4В. Какую силу тока показывает амперметр?
(0,4А)
Я увеличу напряжение до 6В. Изменились ли показания амперметра?
(Да, сила тока в цепи увеличилась до 0,6А.)
Увеличиваю напряжение до 8 В, что вы увидели на амперметре?
(0,8 А )
Какова зависимость между силой тока и напряжением?
(Эта зависимость прямо пропорциональная.)
А что скажите о сопротивлении проводника? Изменилась оно или нет?
(Нет, оно постоянно: R = cons t) Итак, экспериментально мы доказали, что I ~ U, при R=cons t
закон Ома
Сила тока в участке цепи прямо пропорциональна напряжению на концах этого участка и обратно пропорциональна сопротивлению этого же участка.
Вопросы;
Между какими величинами устанавливает связь физический закон?
Как сила тока зависит от напряжения?
Как сила тока зависит от сопротивления?

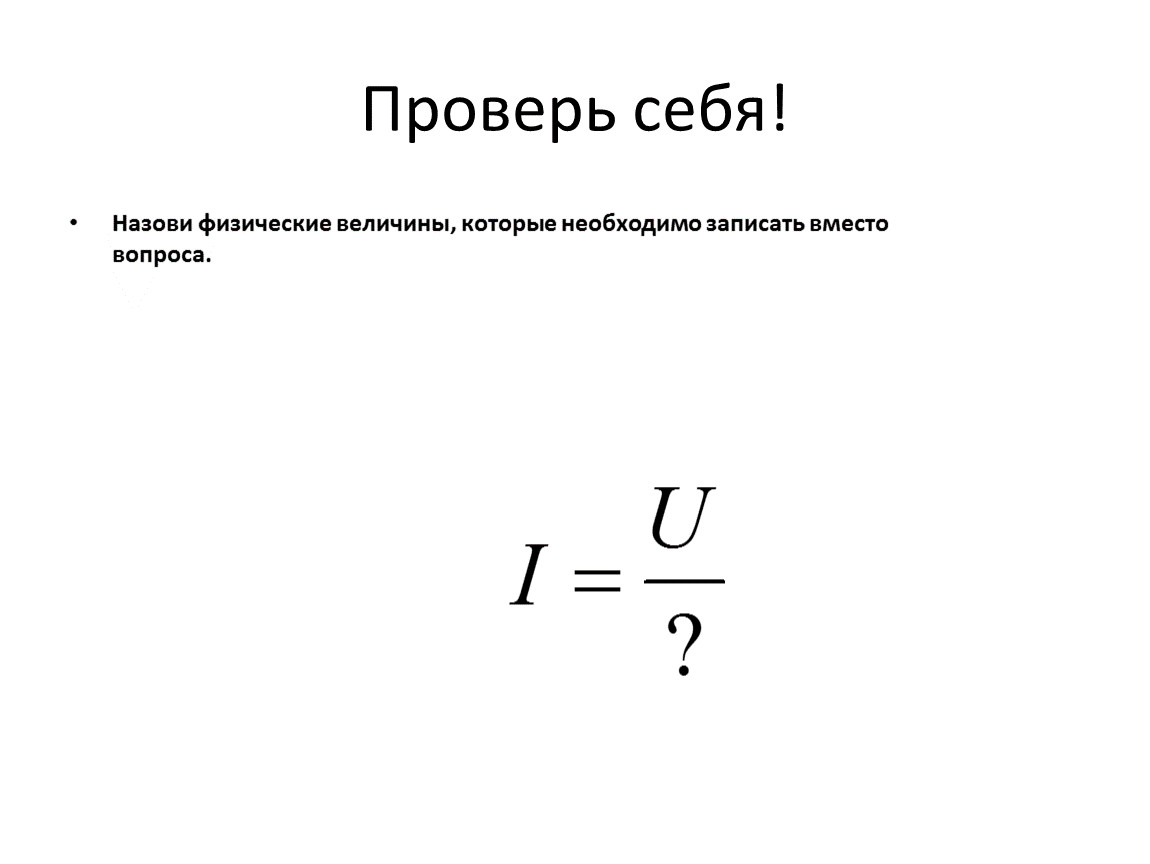

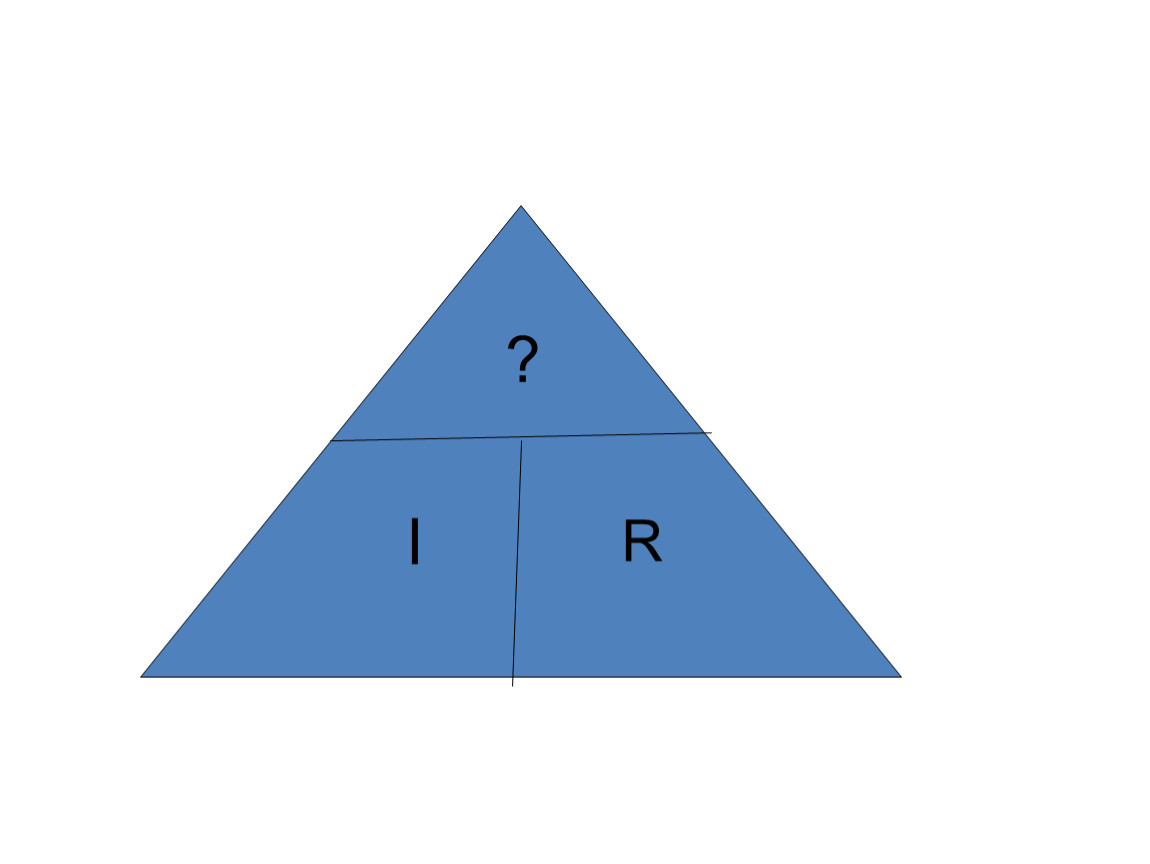

Проверь себя!
Назови физические величины, которые необходимо записать вместо вопроса.
?
I
R

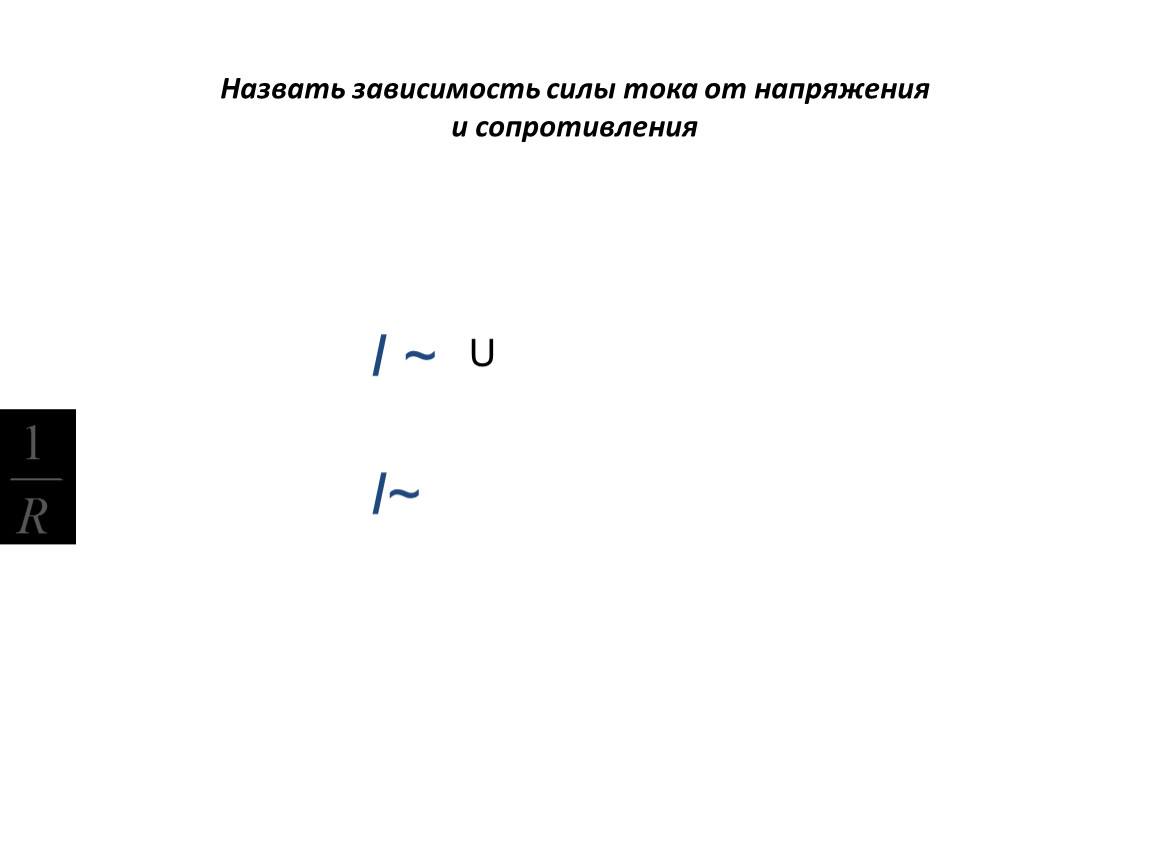

Назвать зависимость силы тока от напряжения и сопротивления
I ~
I~
U
Графики зависимости
?
I,А
I,А
?
Заполните таблицу.
I | ? | 2,5 А | 500мА | 3 А | 2 А |
U | 40 В | ? | 6 В | 0,009 | ? |
R | 4 Ом | ? | 0,000001 МОм | ||

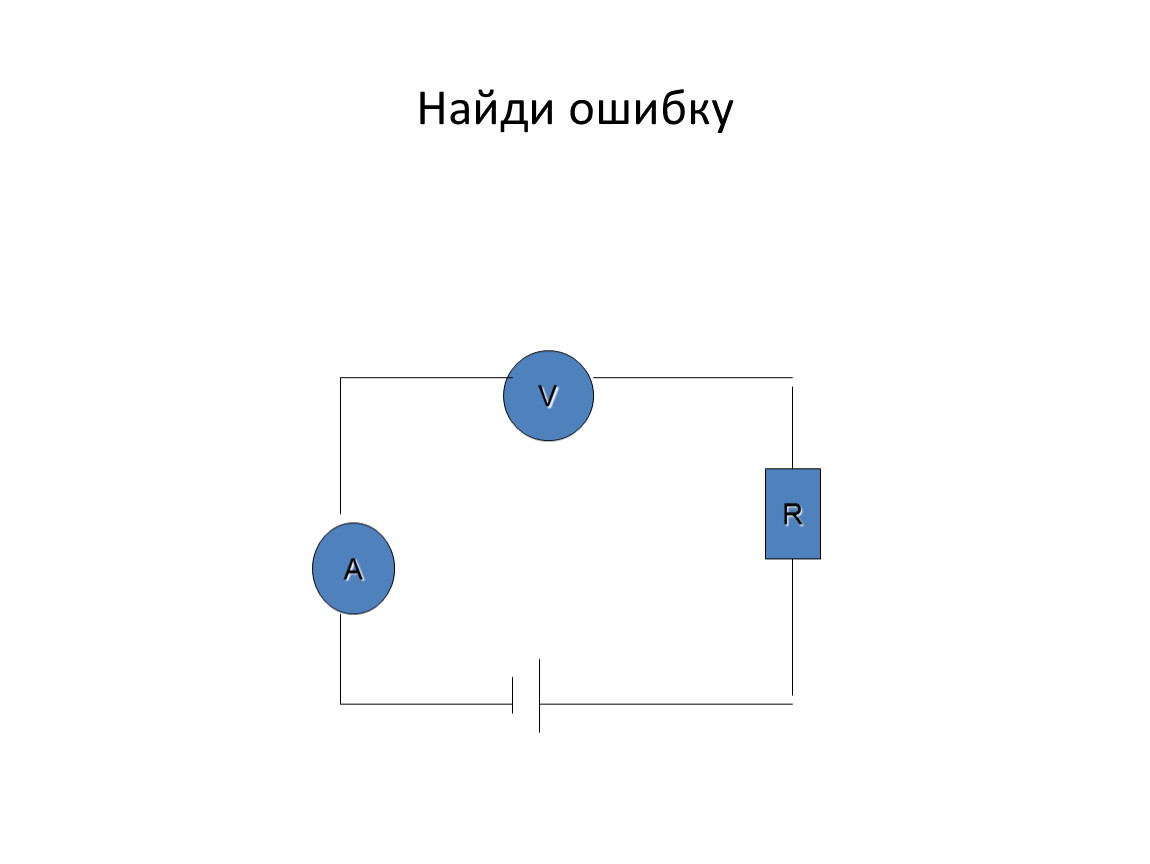

Найди ошибку
R
V
А

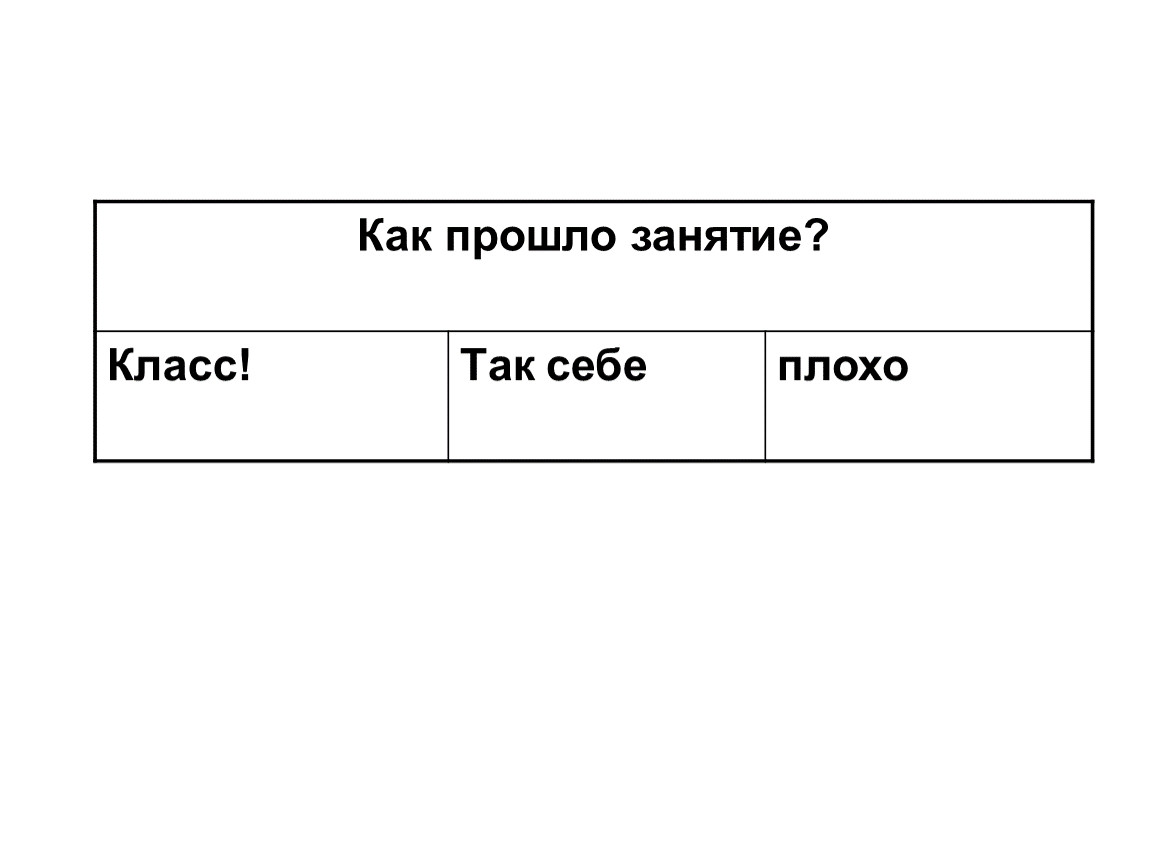

Как прошло занятие? | ||
Класс! | Так себе | плохо |
