Презентация 7 класс. Конструкторская документация. Чертежи деталей и изделий из древесины

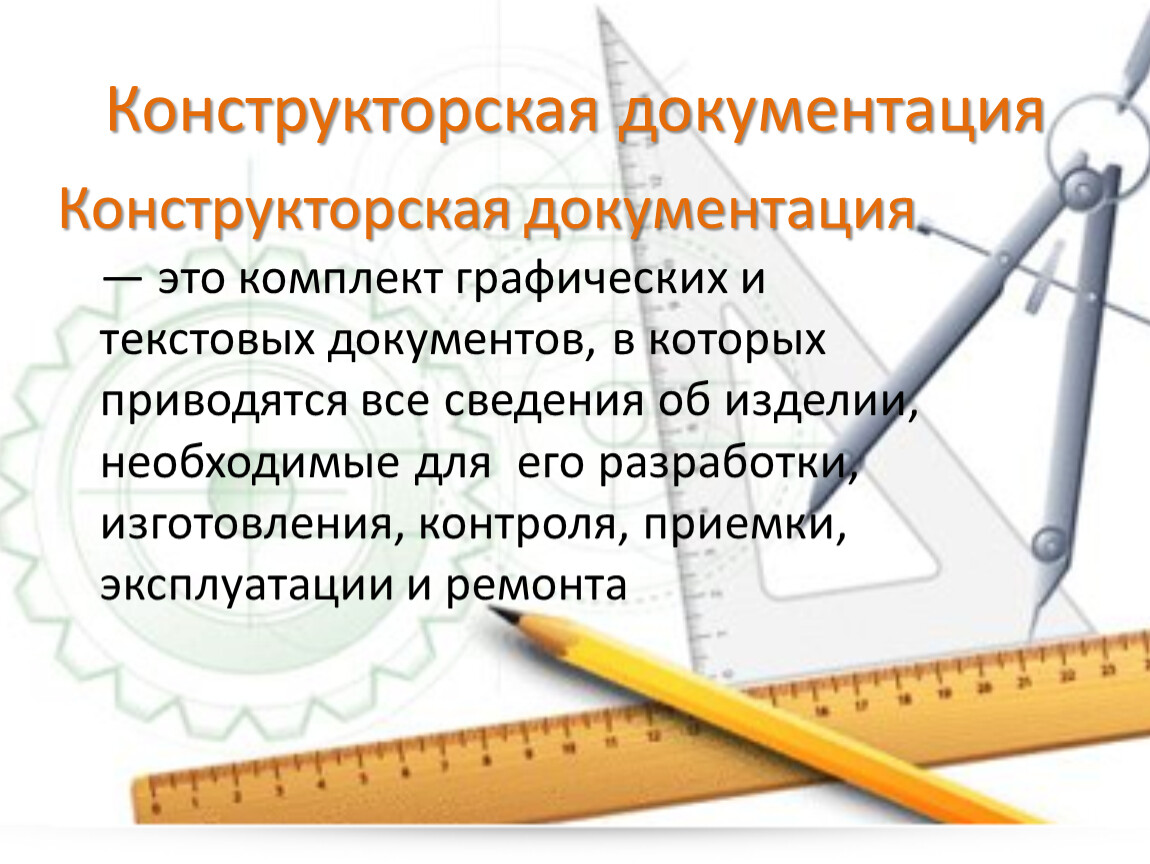

Конструкторская документация

Конструкторская документация — это комплект графических и текстовых документов, в которых приводятся все сведения об изделии, необходимые для его разработки, изготовления, контроля, приемки, эксплуатации и ремонта

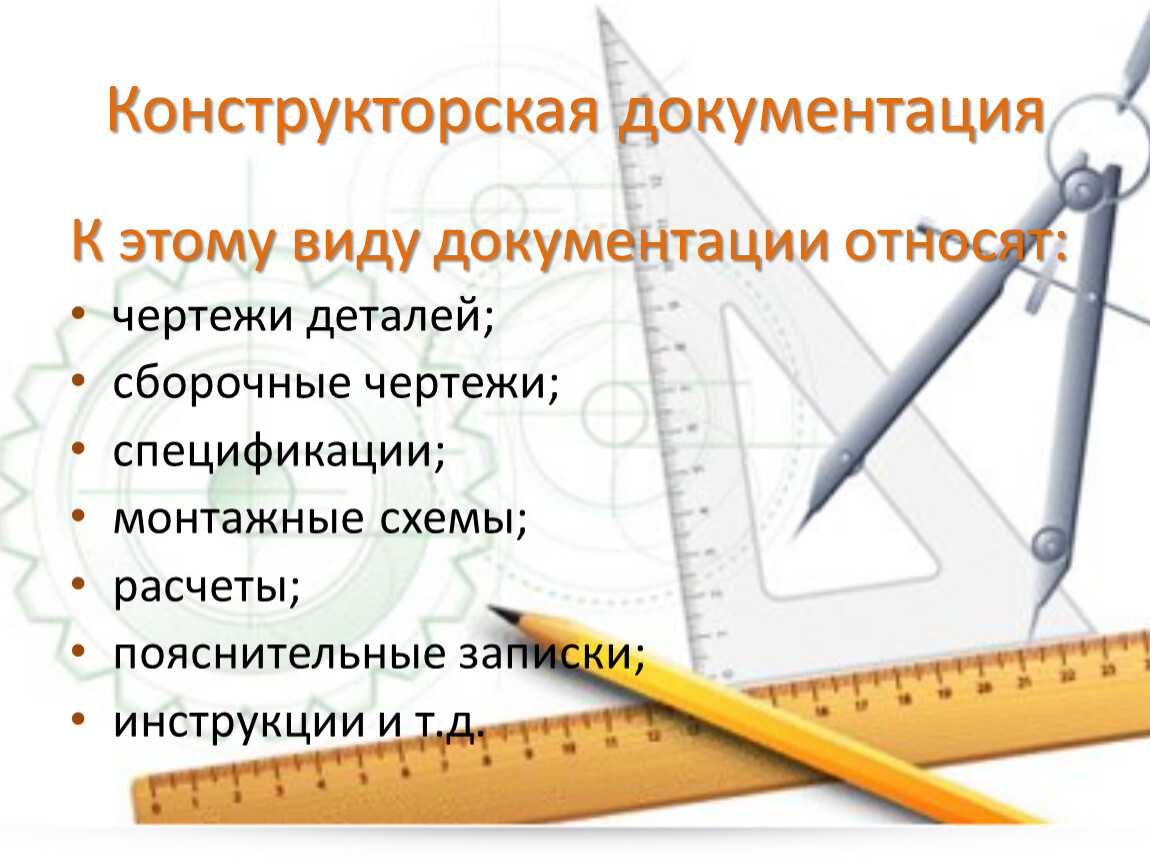

Конструкторская документация

К этому виду документации относят:
чертежи деталей;
сборочные чертежи;
спецификации;
монтажные схемы;
расчеты;
пояснительные записки;
инструкции и т.д.

Конструкторская документация

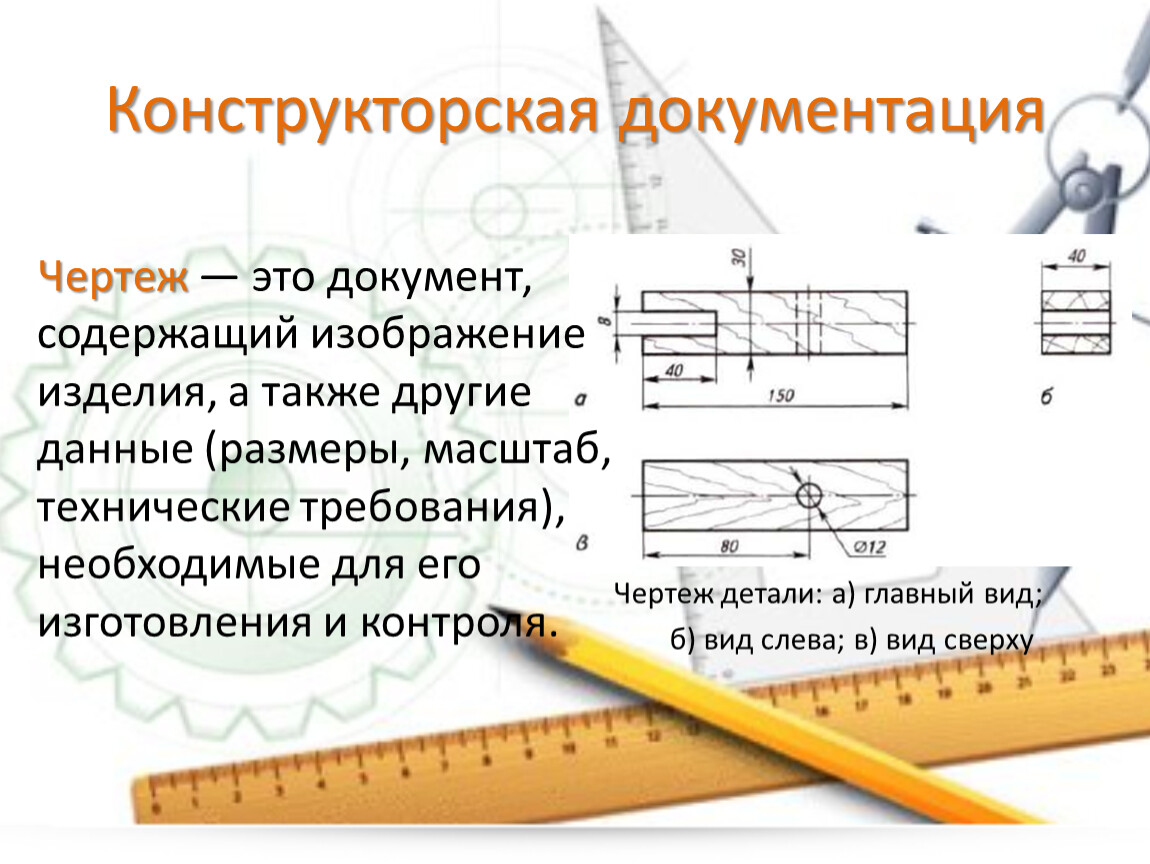

Чертеж — это документ, содержащий изображение изделия, а также другие данные (размеры, масштаб, технические требования), необходимые для его изготовления и контроля.

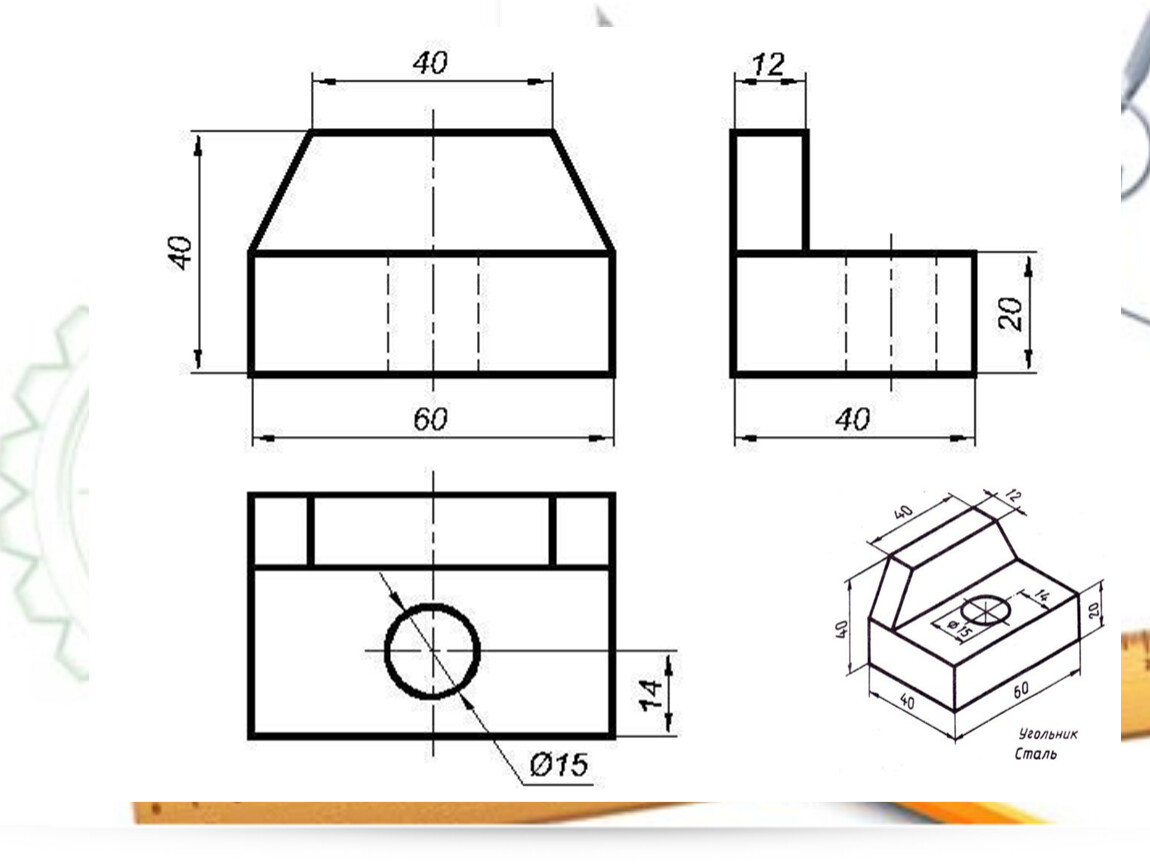

Чертеж детали: а) главный вид;
б) вид слева; в) вид сверху

Конструкторская документация

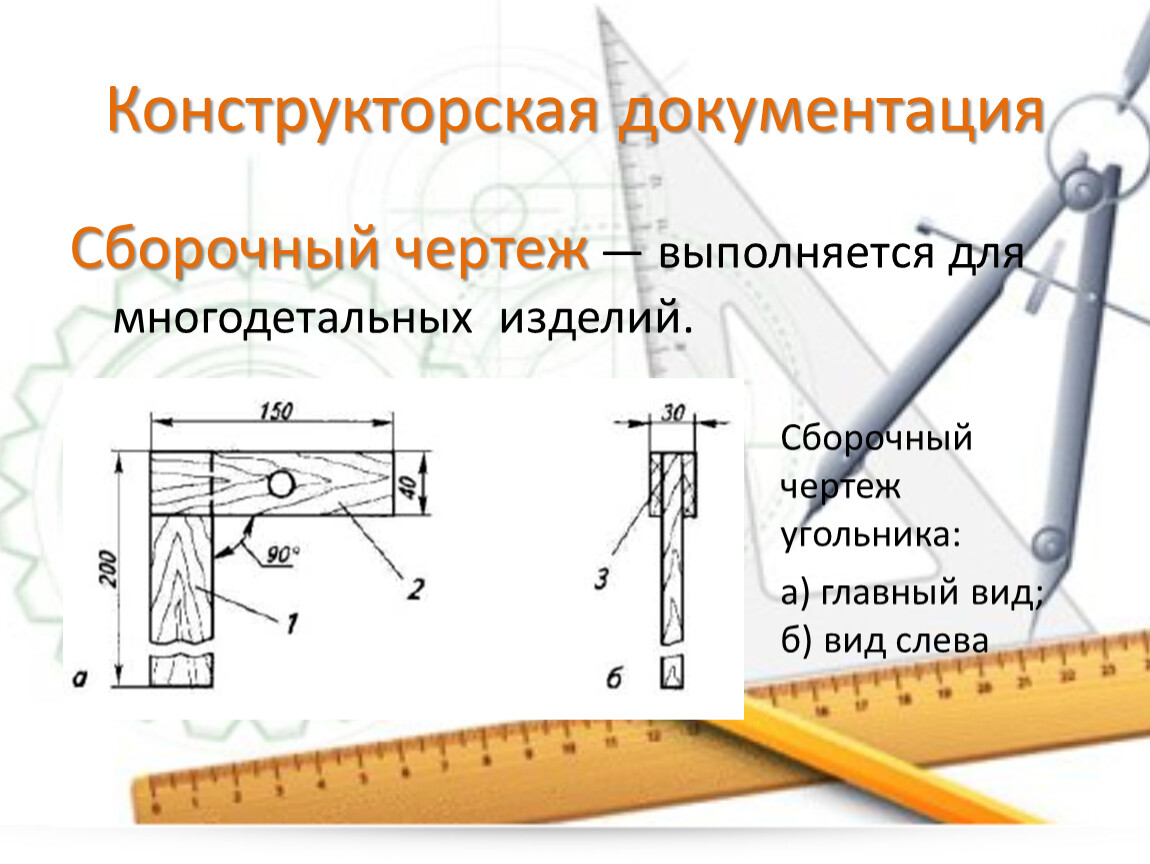

Сборочный чертеж — выполняется для многодетальных изделий.

Сборочный чертеж угольника:
а) главный вид; б) вид слева

Конструкторская документация

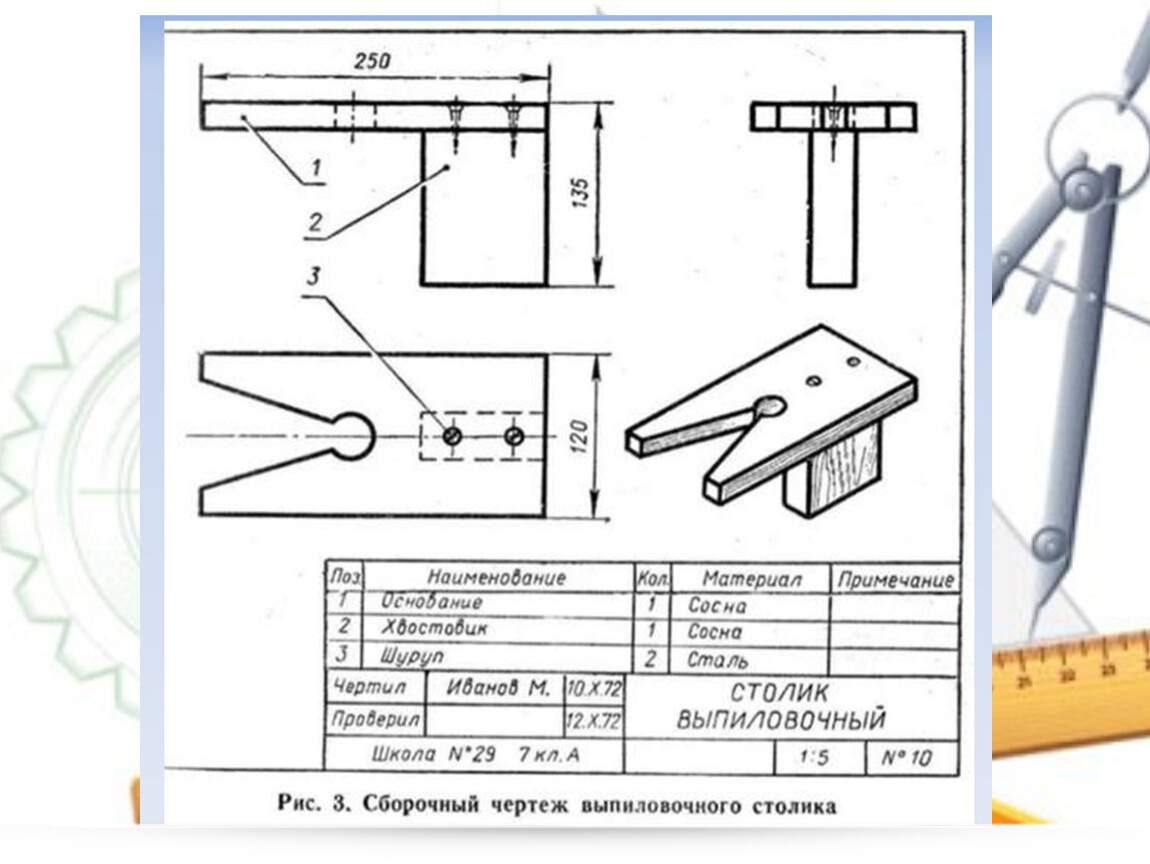

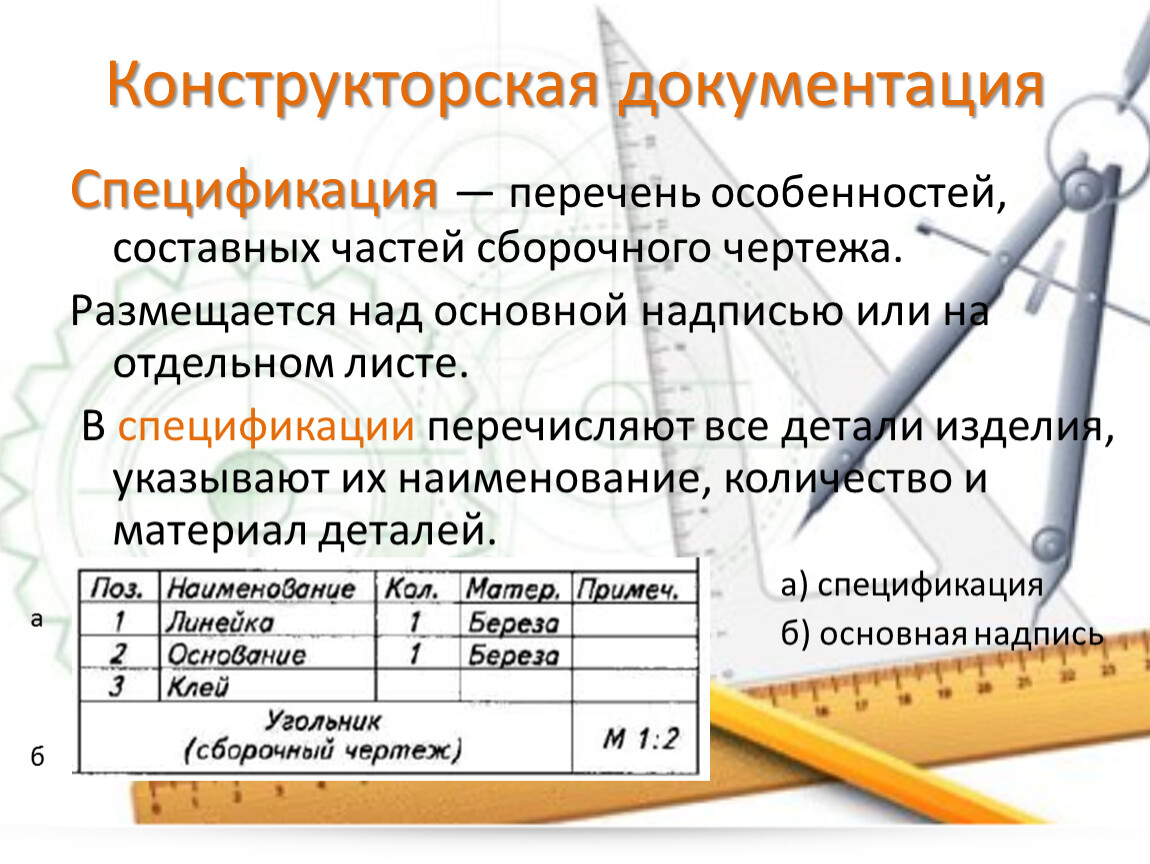

Спецификация — перечень особенностей, составных частей сборочного чертежа.
Размещается над основной надписью или на отдельном листе.
В спецификации перечисляют все детали изделия, указывают их наименование, количество и материал деталей.
а) спецификация
б) основная надпись

а



б

Конструкторская документация

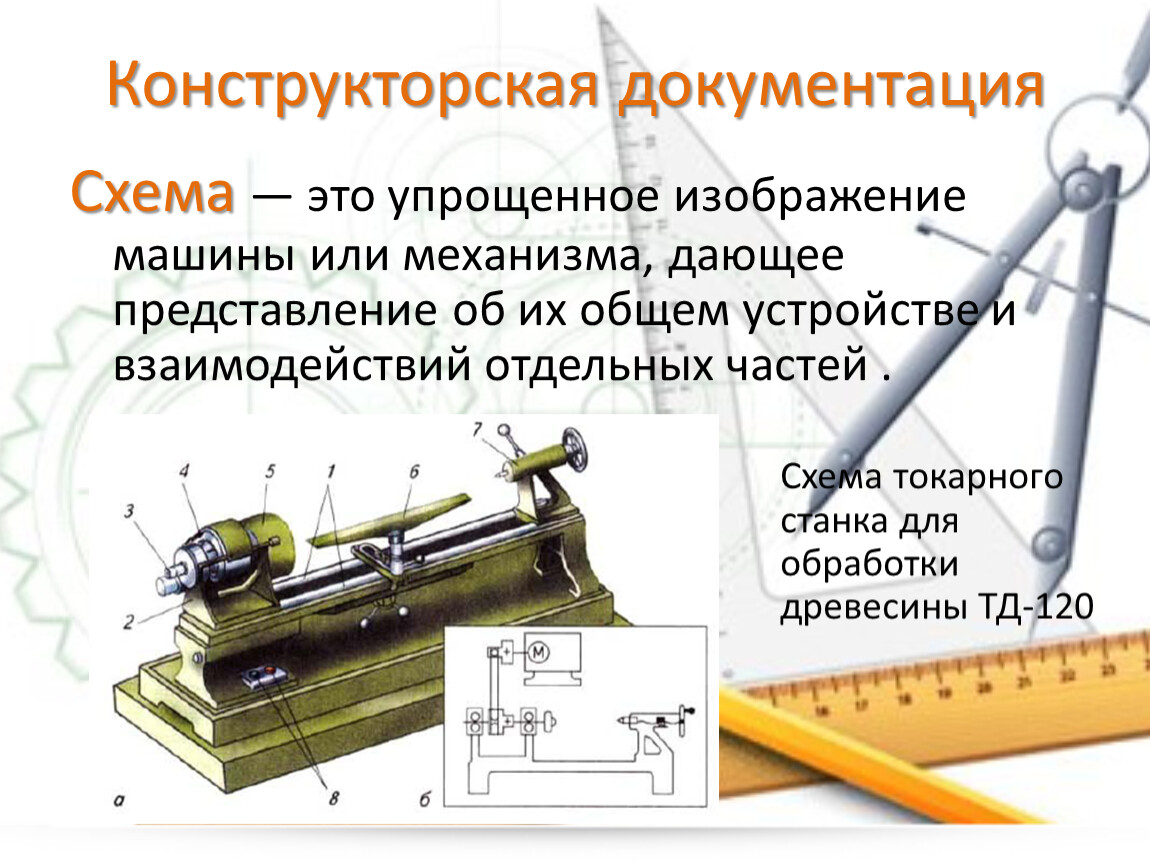

Схема — это упрощенное изображение машины или механизма, дающее представление об их общем устройстве и взаимодействий отдельных частей .

Схема токарного станка для обработки древесины ТД-120

Конструкторская документация

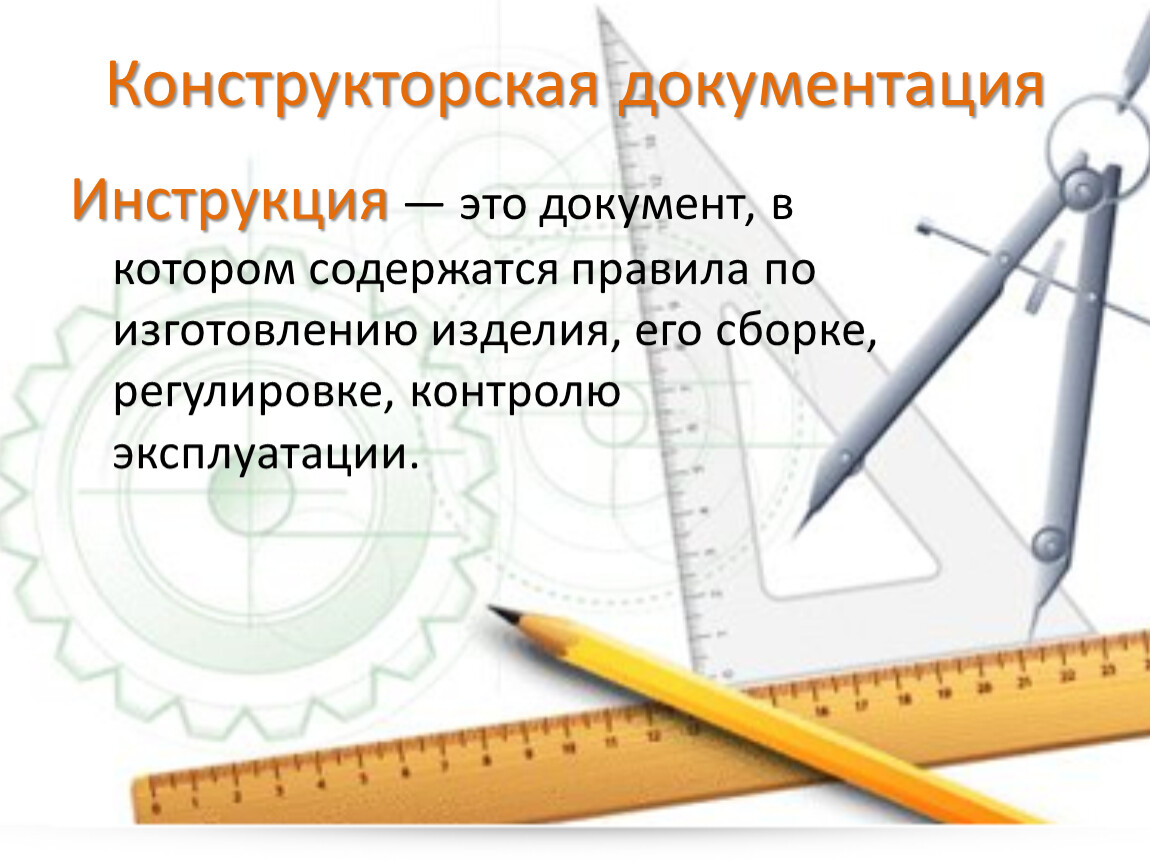

Инструкция — это документ, в котором содержатся правила по изготовлению изделия, его сборке, регулировке, контролю эксплуатации.

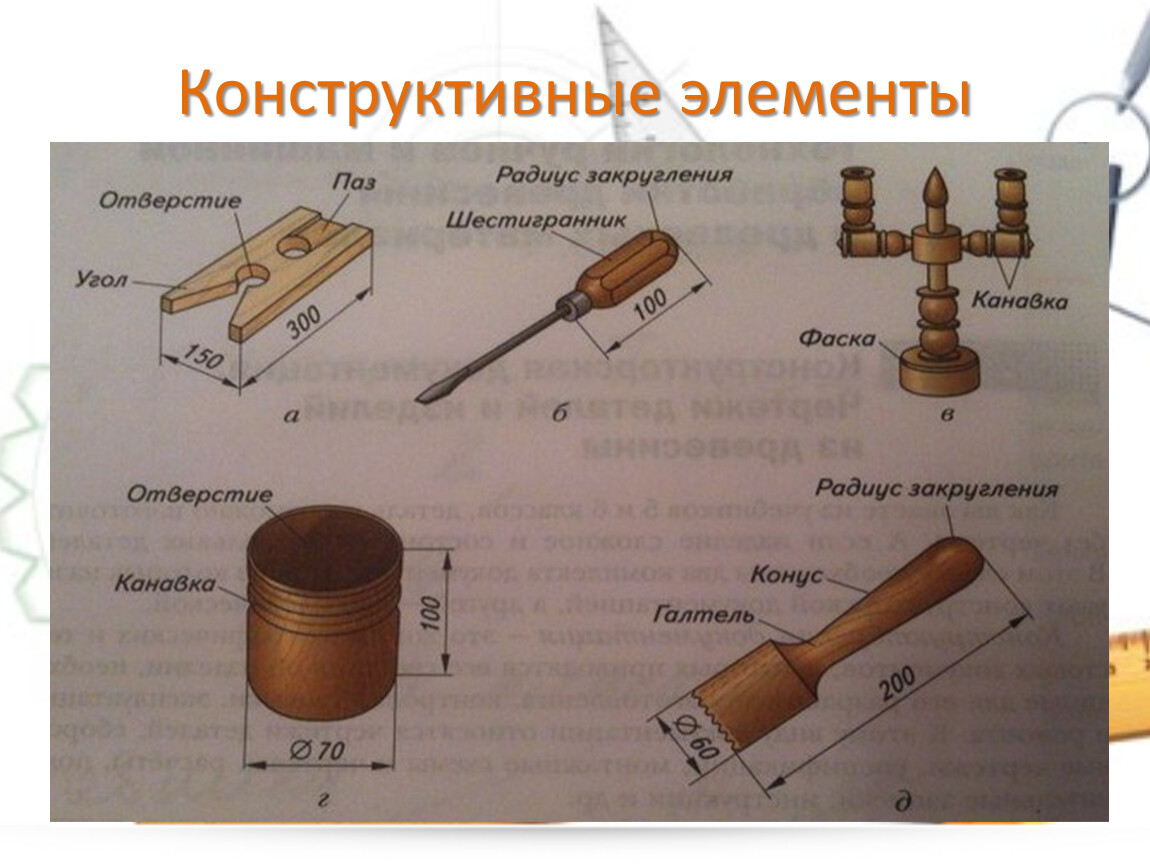

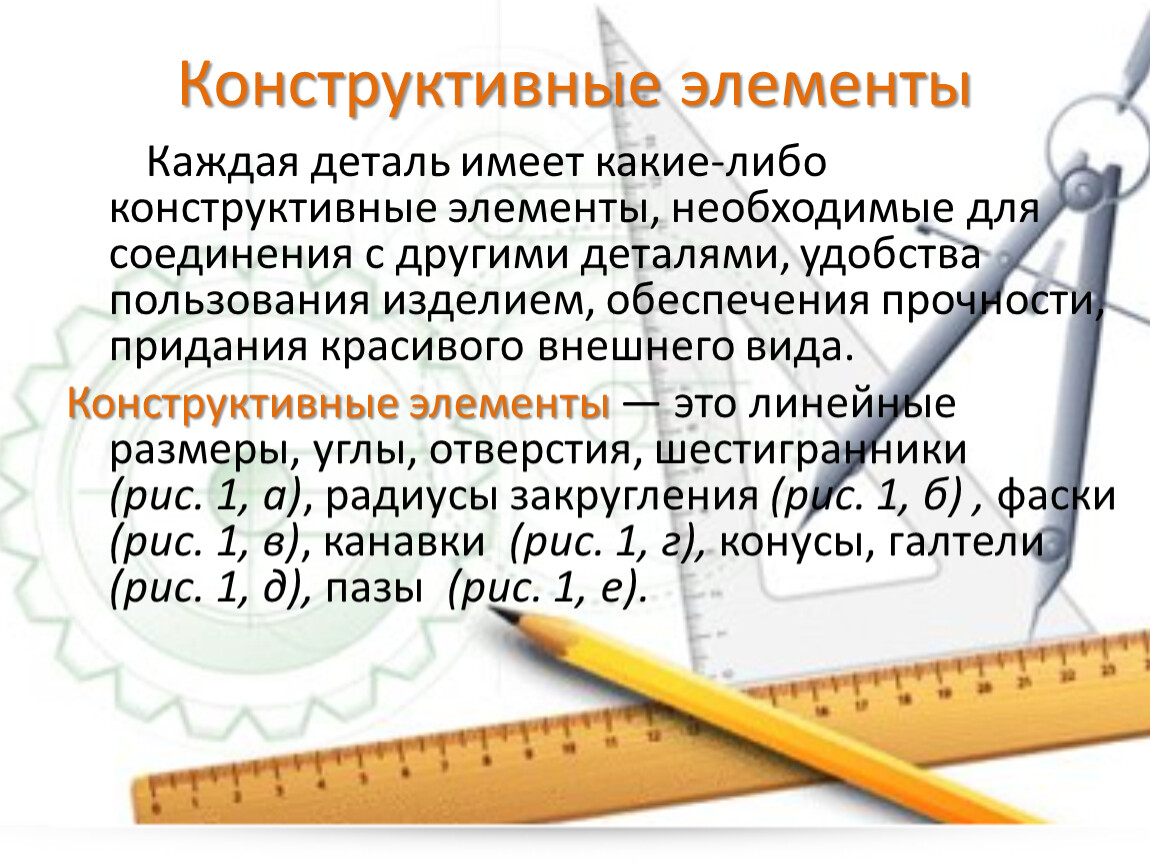

Конструктивные элементы

Каждая деталь имеет какие-либо конструктивные элементы, необходимые для соединения с другими деталями, удобства пользования изделием, обеспечения прочности, придания красивого внешнего вида.
Конструктивные элементы — это линейные размеры, углы, отверстия, шестигранники (рис. 1, а), радиусы закругления (рис. 1, б) , фаски (рис. 1, в), канавки (рис. 1, г), конусы, галтели (рис. 1, д), пазы (рис. 1, е).

Конструктивные элементы

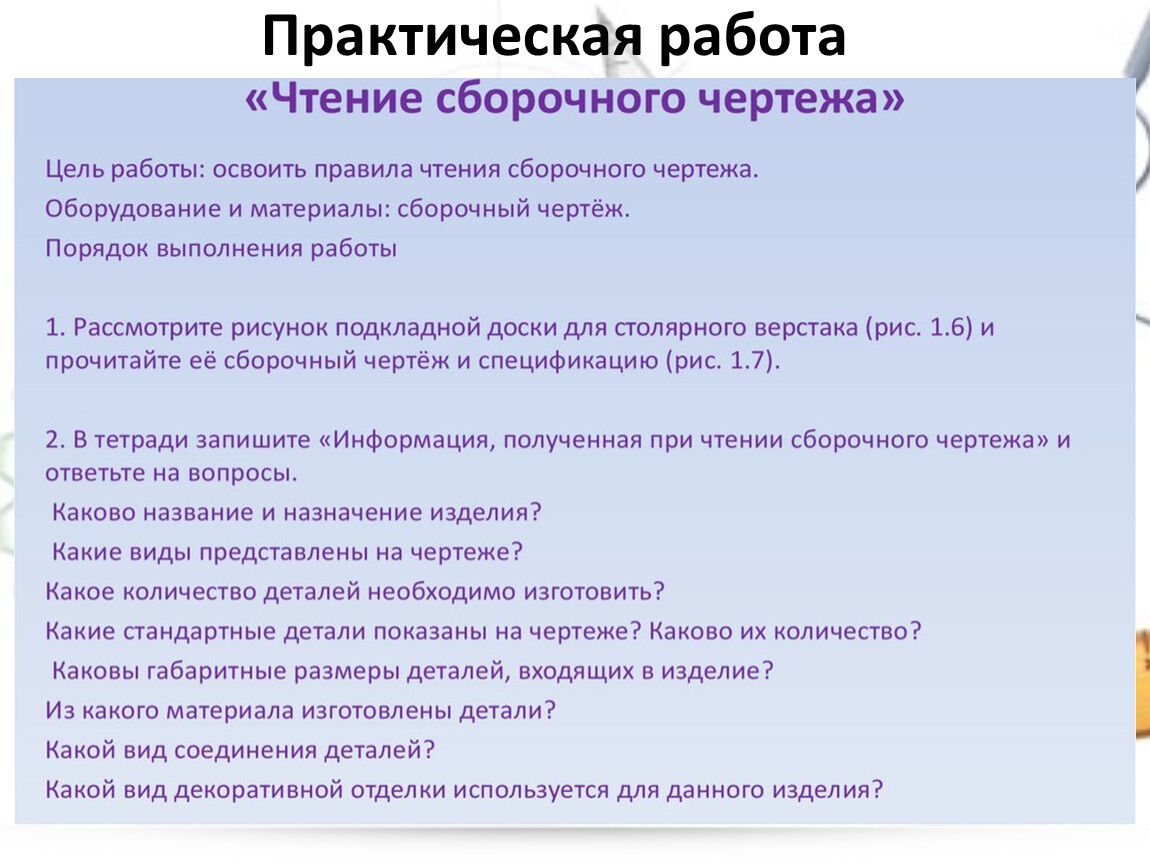

Практическая работа

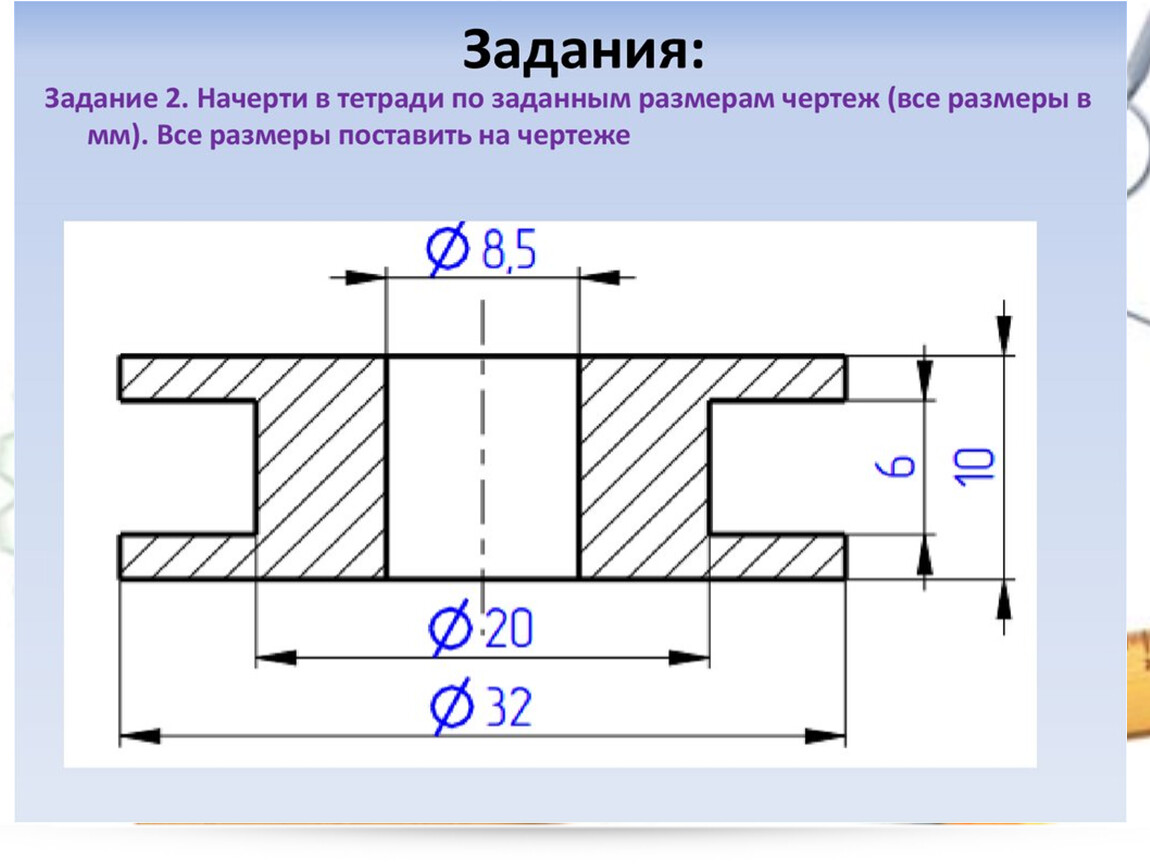

1. Рассмотрите предложенную учителем деталь и выполните её чертеж в рабочей тетради, соблюдая масштаб. Измерьте деталь и обозначьте все нужные размеры на чертеже.

Практическая работа

2. Выполните чертеж общего вида (сборочный чертеж) изделия «киянка».

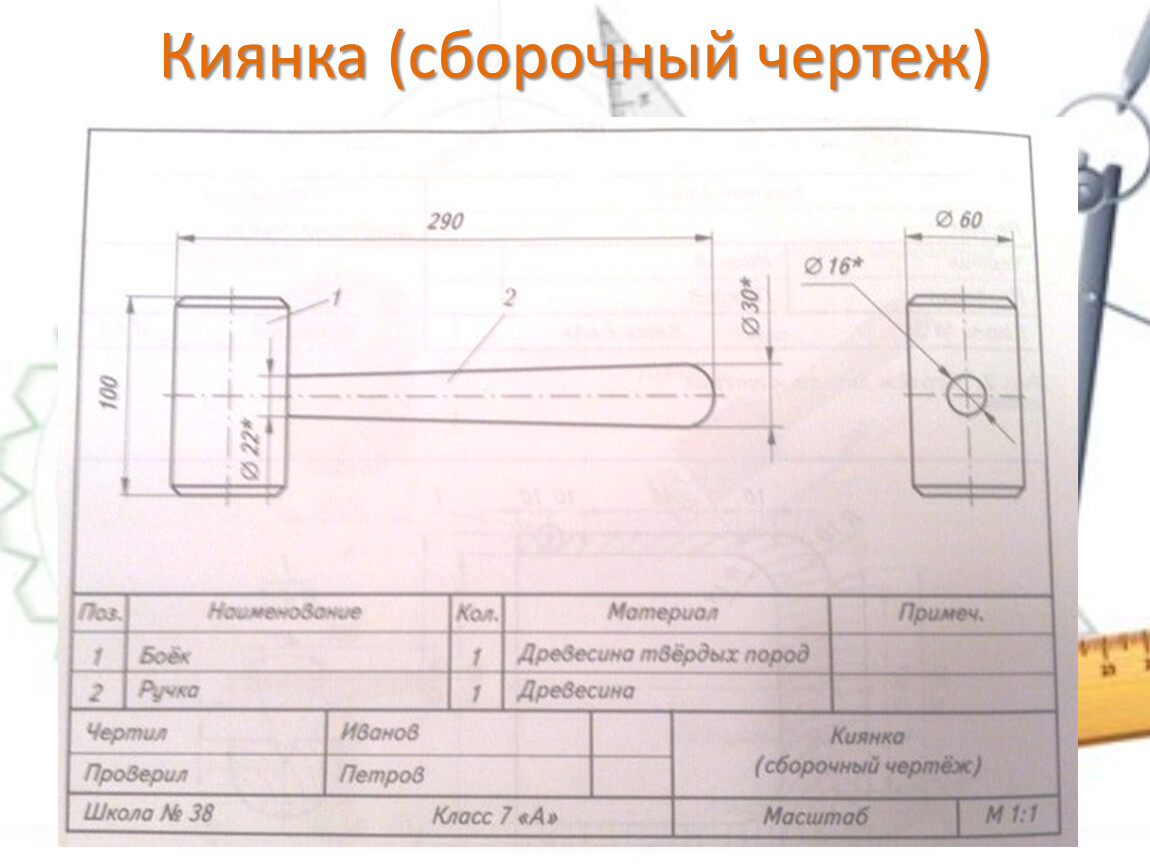

Киянка (сборочный чертеж)
