Презентация к уроку "Расчет длины заготовки"

Тема 1.1. Размерная обработка деталей

ПРАКТИЧЕСКАЯ РАБОТА
«Определение длины заготовки»

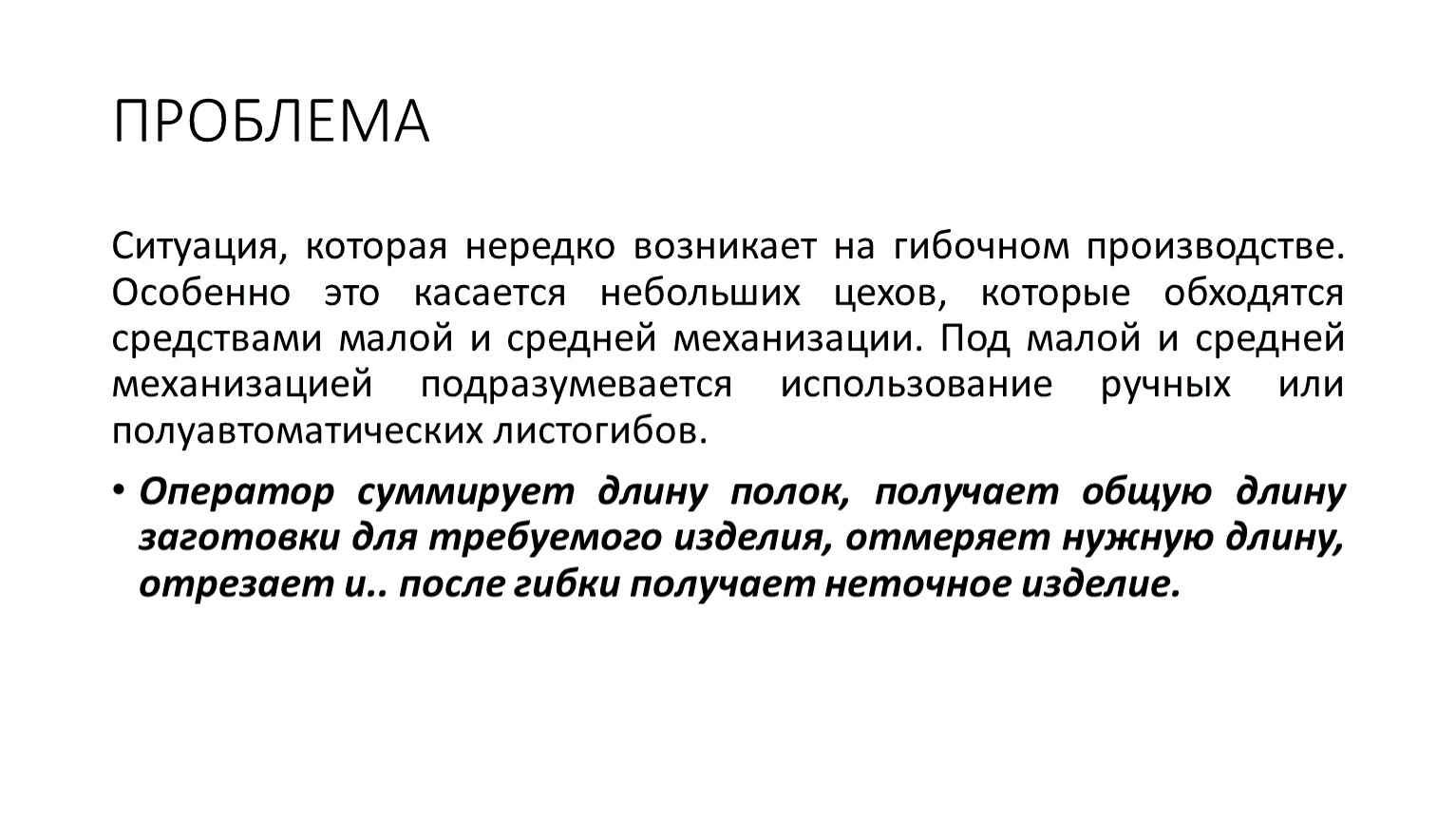

ПРОБЛЕМА

Ситуация, которая нередко возникает на гибочном производстве. Особенно это касается небольших цехов, которые обходятся средствами малой и средней механизации. Под малой и средней механизацией подразумевается использование ручных или полуавтоматических листогибов.
Оператор суммирует длину полок, получает общую длину заготовки для требуемого изделия, отмеряет нужную длину, отрезает и.. после гибки получает неточное изделие.

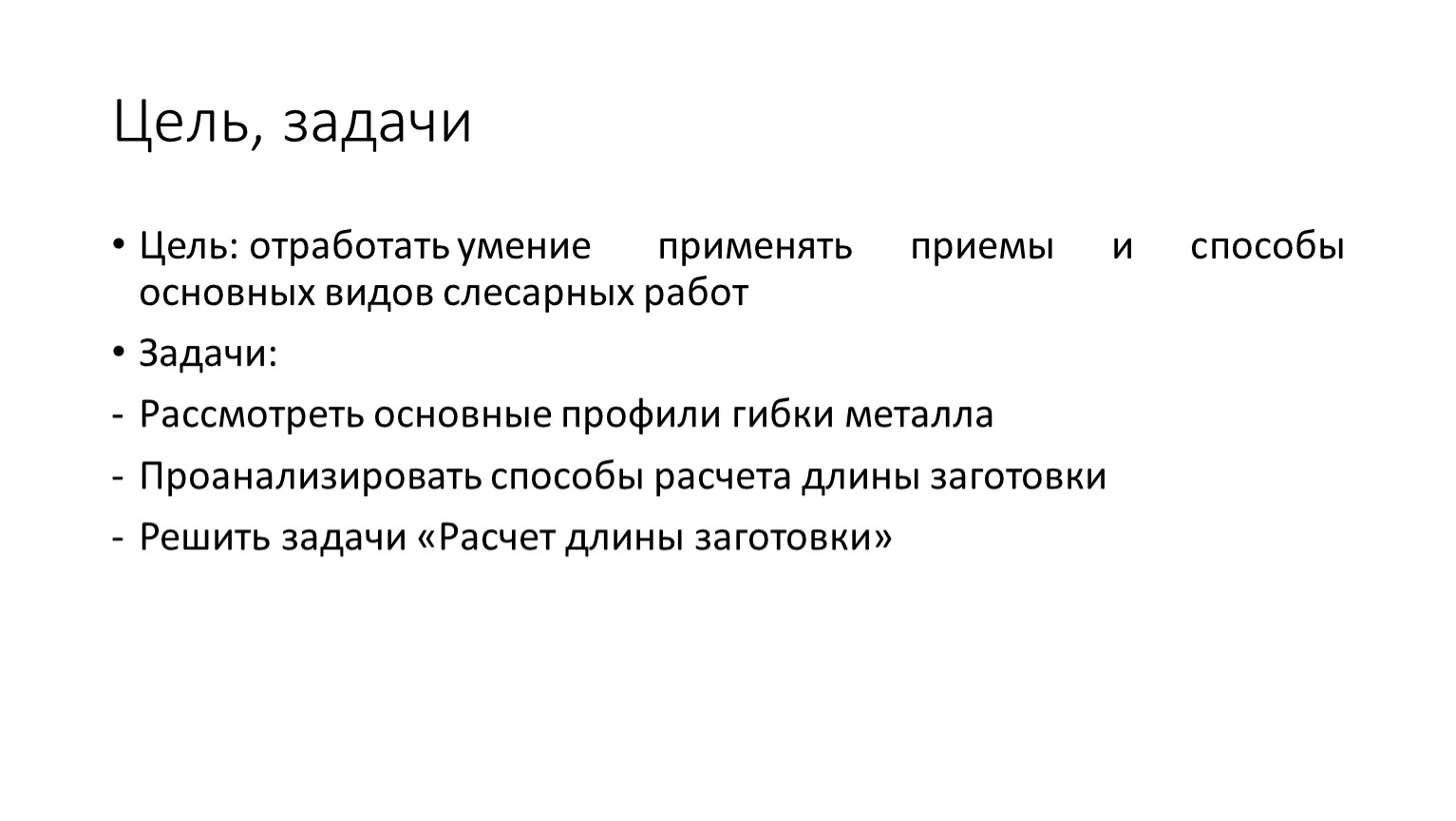

Цель, задачи

Цель: отработать умение применять приемы и способы основных видов слесарных работ
Задачи:
Рассмотреть основные профили гибки металла
Проанализировать способы расчета длины заготовки
Решить задачи «Расчет длины заготовки»

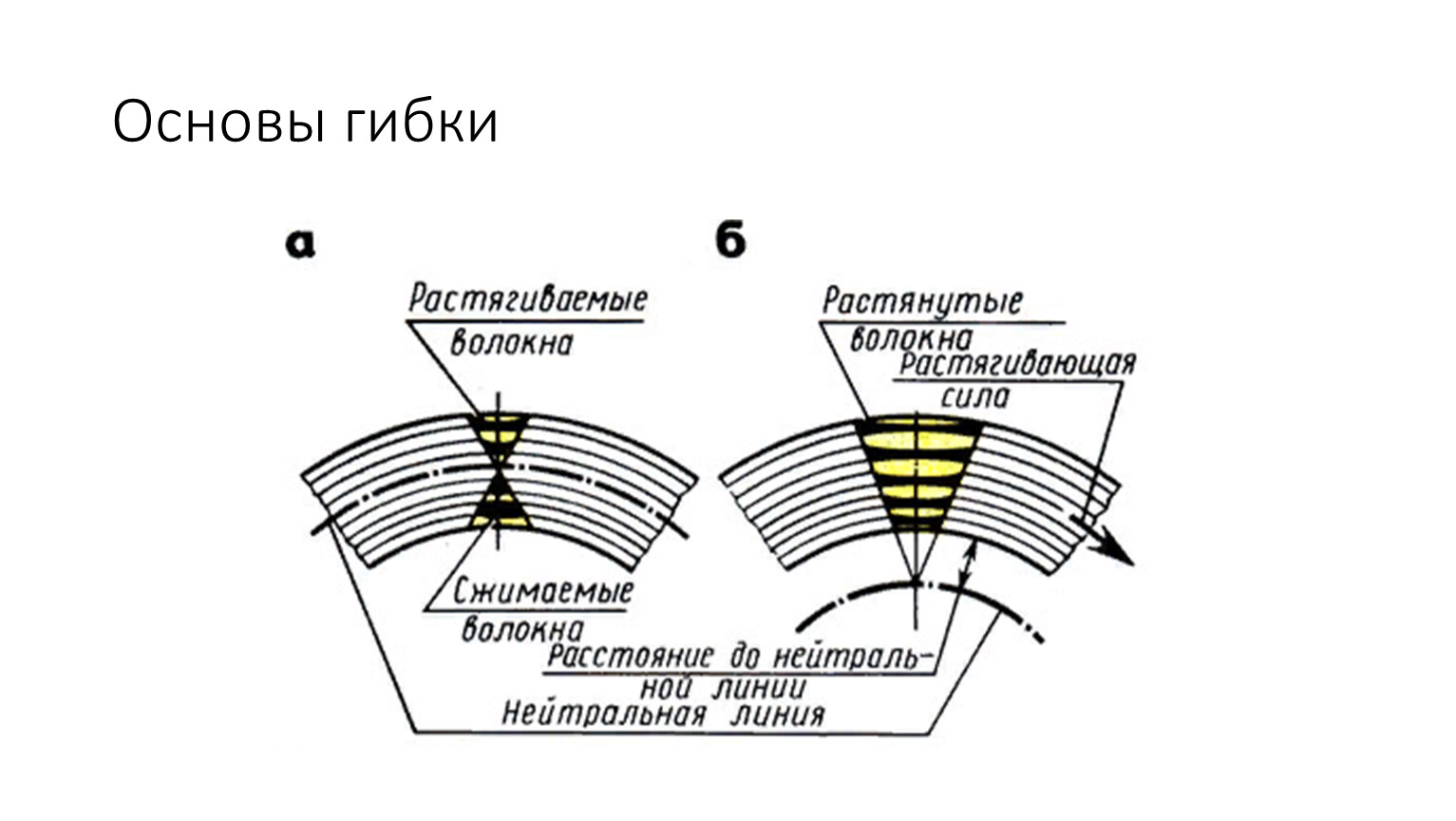

Основы гибки

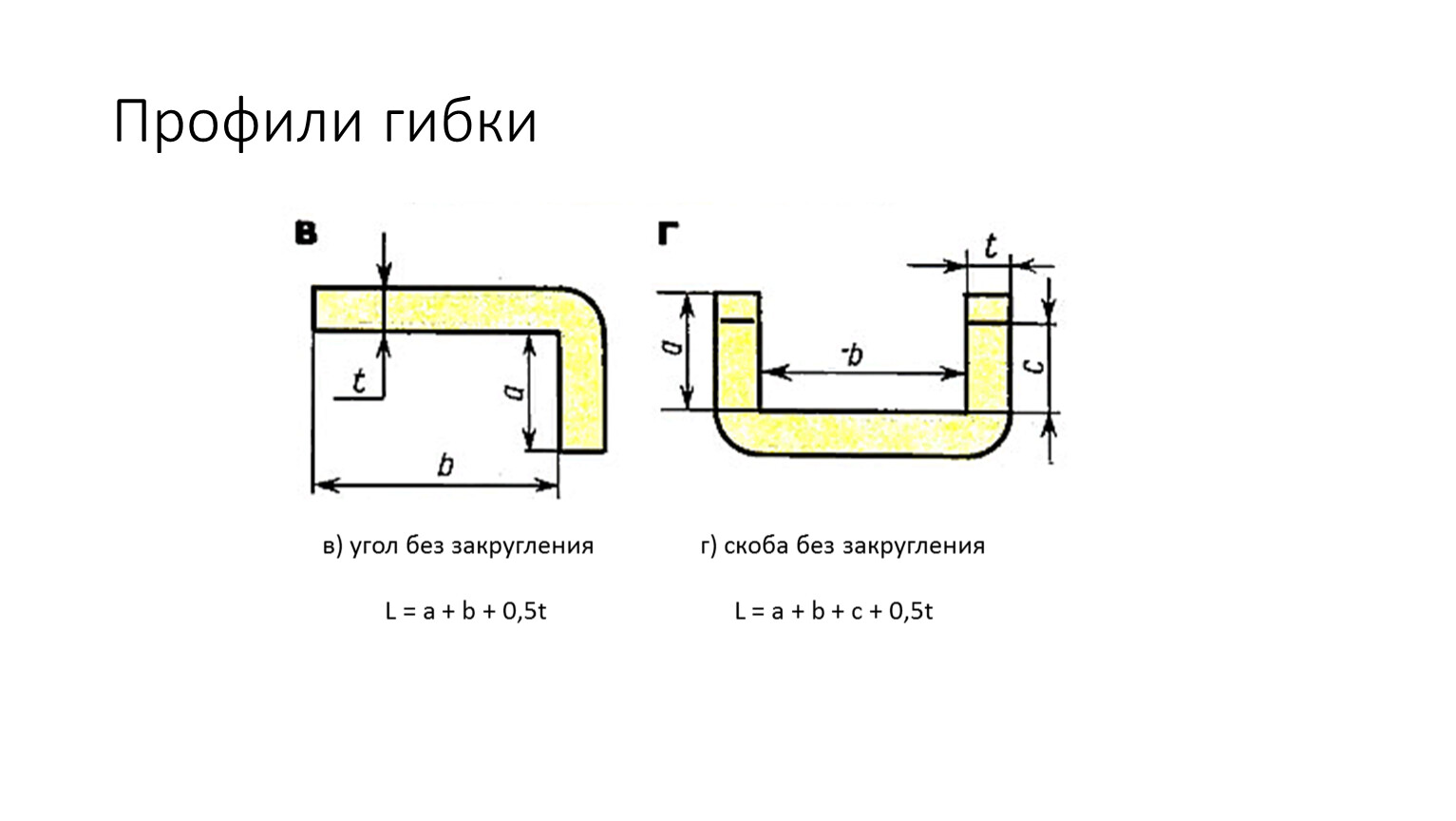

Профили гибки

в) угол без закругления г) скоба без закругления

L = а + b + 0,5t L = а + b + с + 0,5t

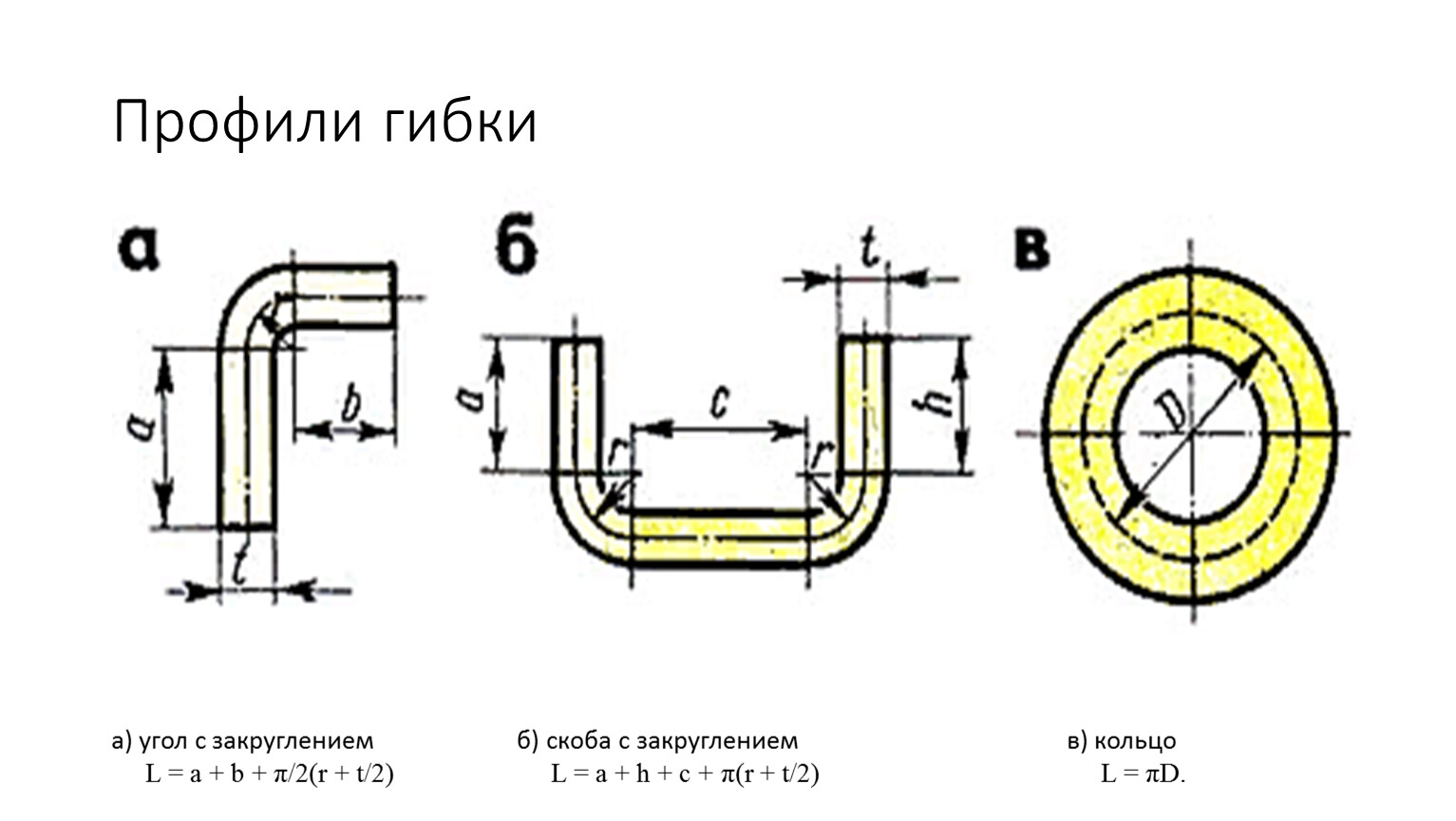

Профили гибки

а) угол с закруглением б) скоба с закруглением в) кольцо
L = а + b + π/2(r + t/2) L = а + h + с + π(r + t/2) L = πD.
