Презентация по дисциплине "Метрология, стандартизация и сертификация" на тему "Автоматизация процессов измерения и контроля"

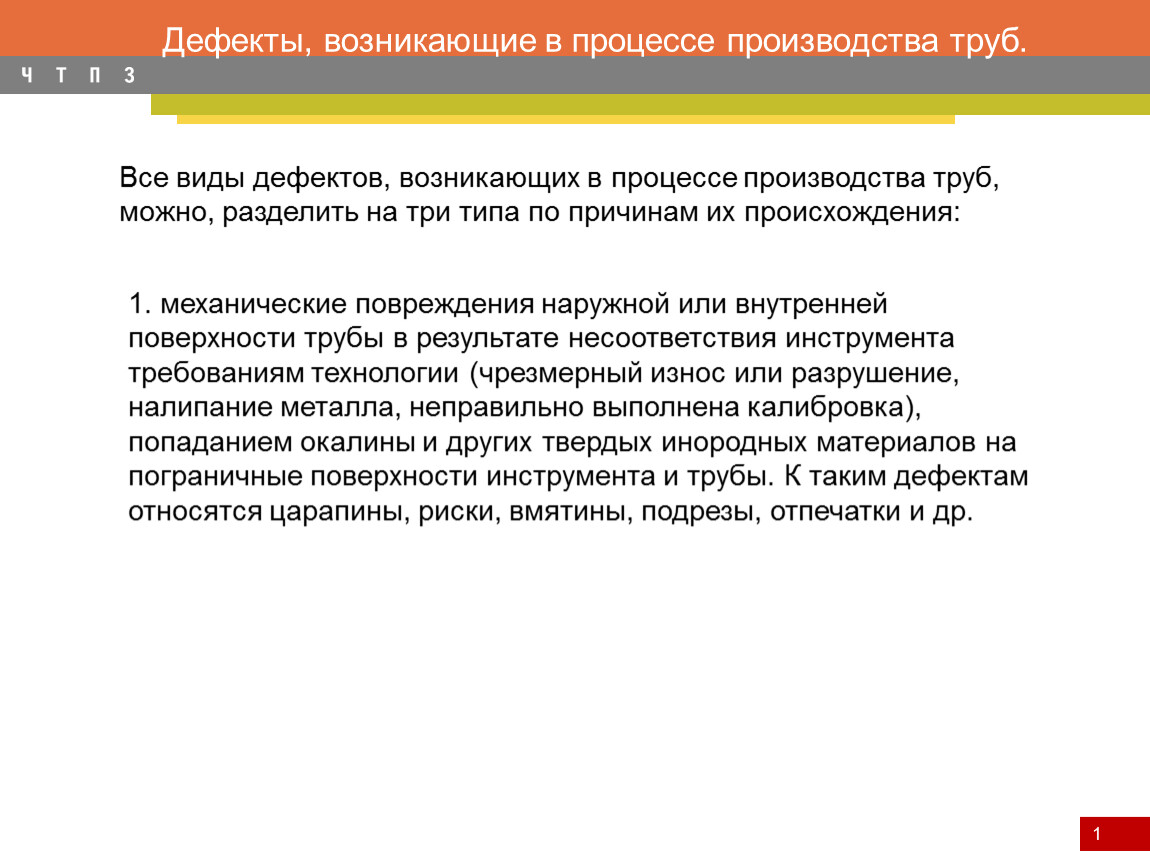

Дефекты, возникающие в процессе производства труб.

Все виды дефектов, возникающих в процессе производства труб, можно, разделить на три типа по причинам их происхождения:

1. механические повреждения наружной или внутренней поверхности трубы в результате несоответствия инструмента требованиям технологии (чрезмерный износ или разрушение, налипание металла, неправильно выполнена калибровка), попаданием окалины и других твердых инородных материалов на пограничные поверхности инструмента и трубы. К таким дефектам относятся царапины, риски, вмятины, подрезы, отпечатки и др.

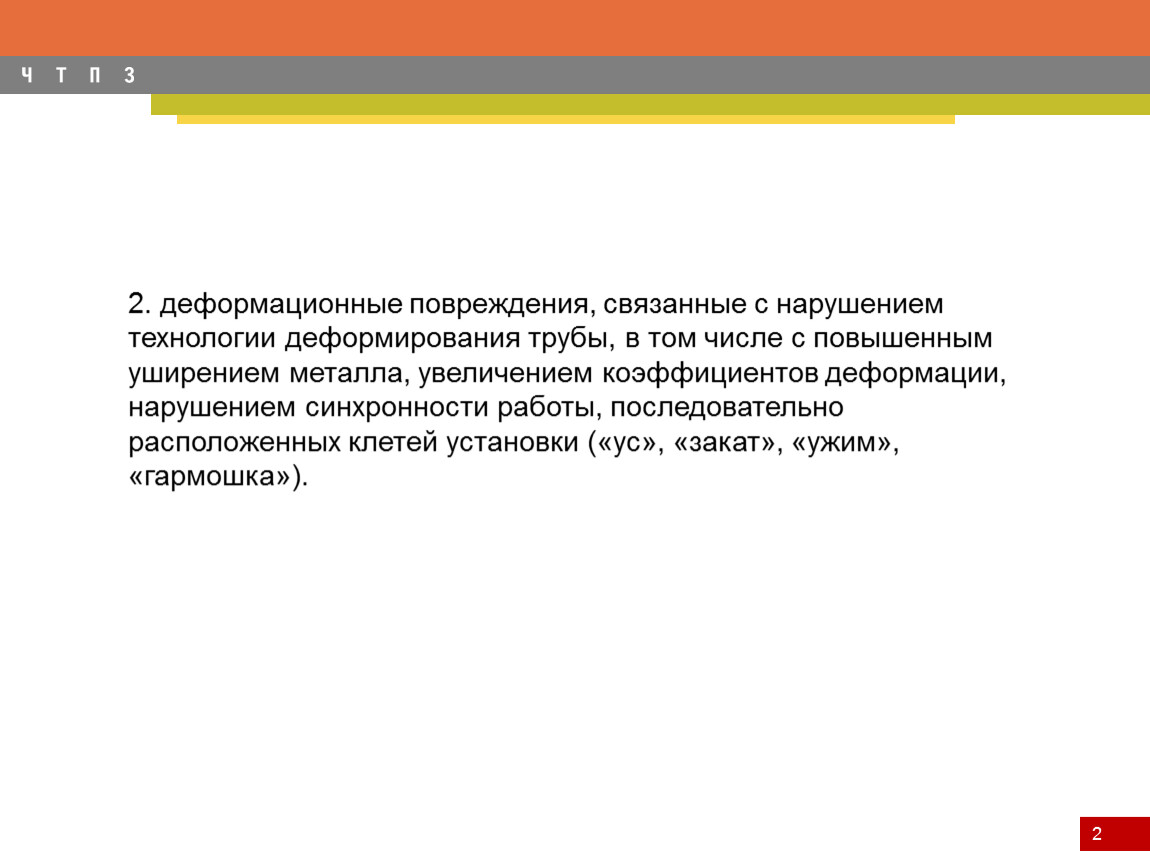

2. деформационные повреждения, связанные с нарушением технологии деформирования трубы, в том числе с повышенным уширением металла, увеличением коэффициентов деформации, нарушением синхронности работы, последовательно расположенных клетей установки («ус», «закат», «ужим», «гармошка»).

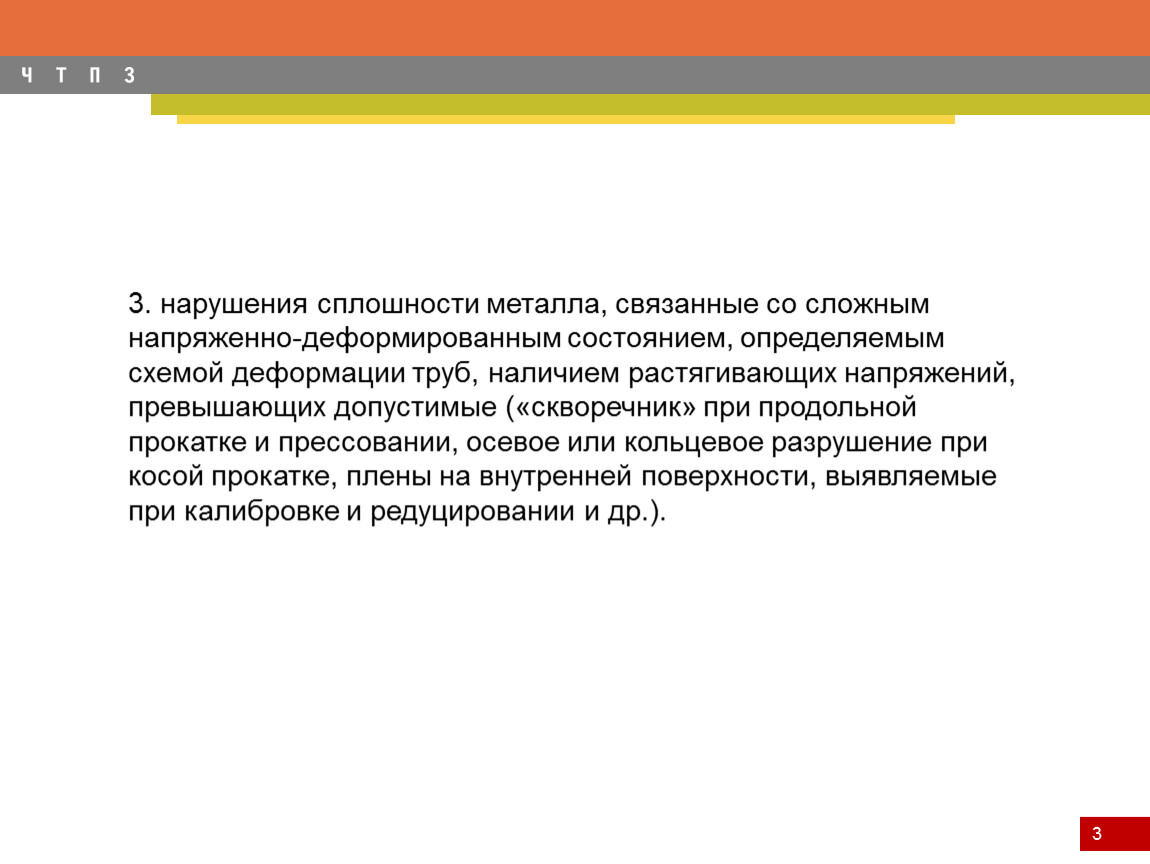

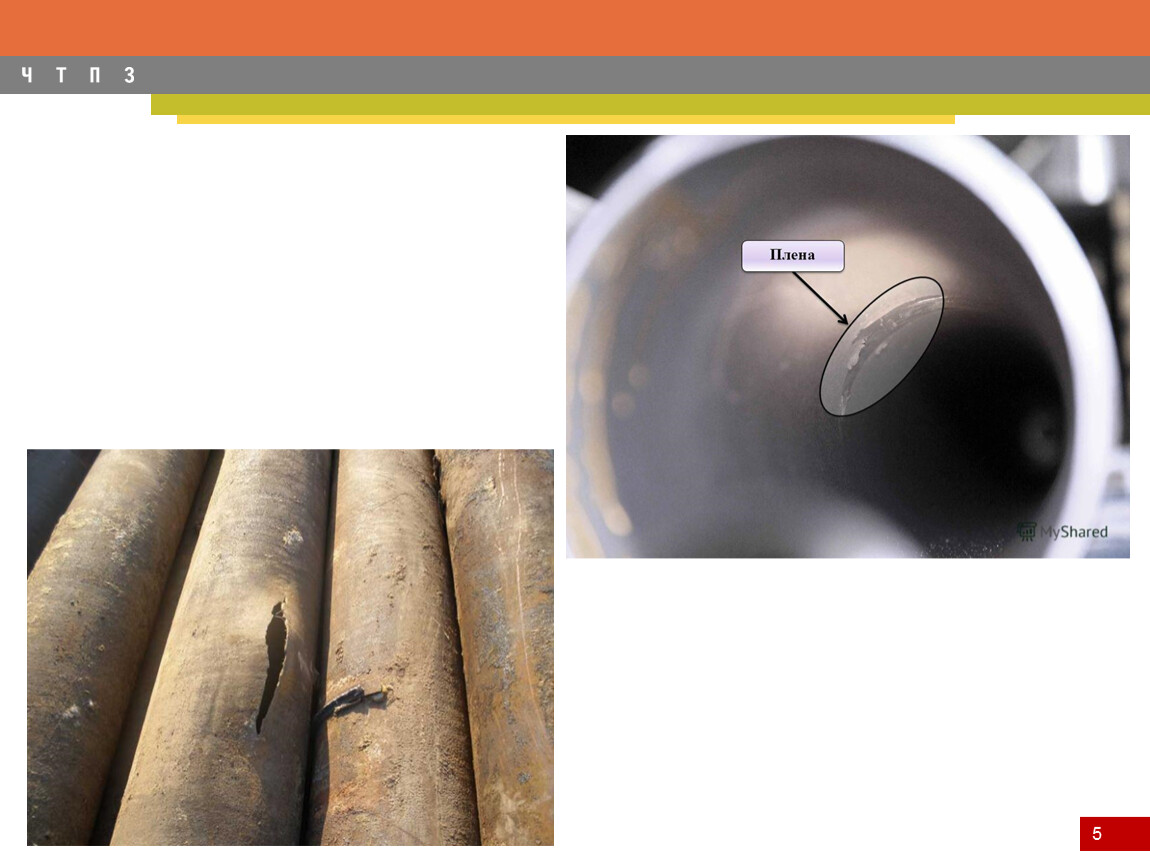

3. нарушения сплошности металла, связанные со сложным напряженно-деформированным состоянием, определяемым схемой деформации труб, наличием растягивающих напряжений, превышающих допустимые («скворечник» при продольной прокатке и прессовании, осевое или кольцевое разрушение при косой прокатке, плены на внутренней поверхности, выявляемые при калибровке и редуцировании и др.).
