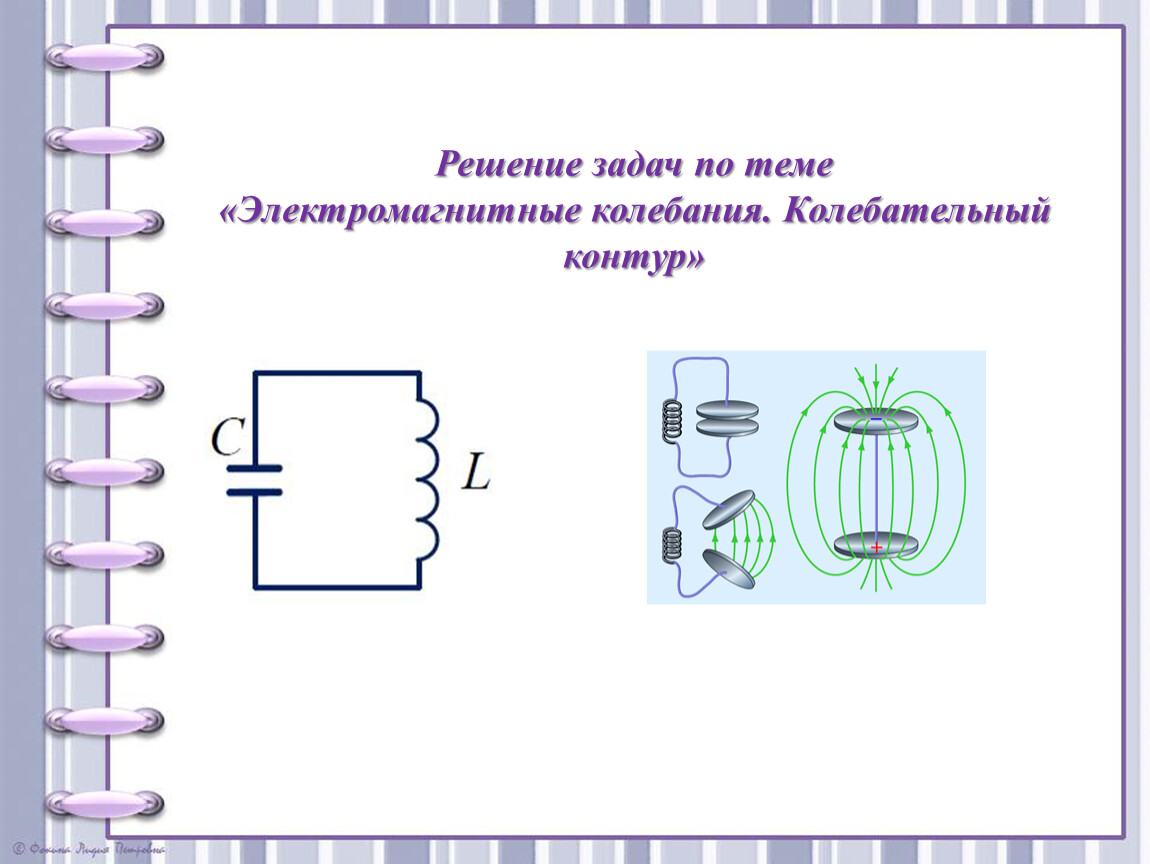

Презентация "Решение задач на колебательный контур"

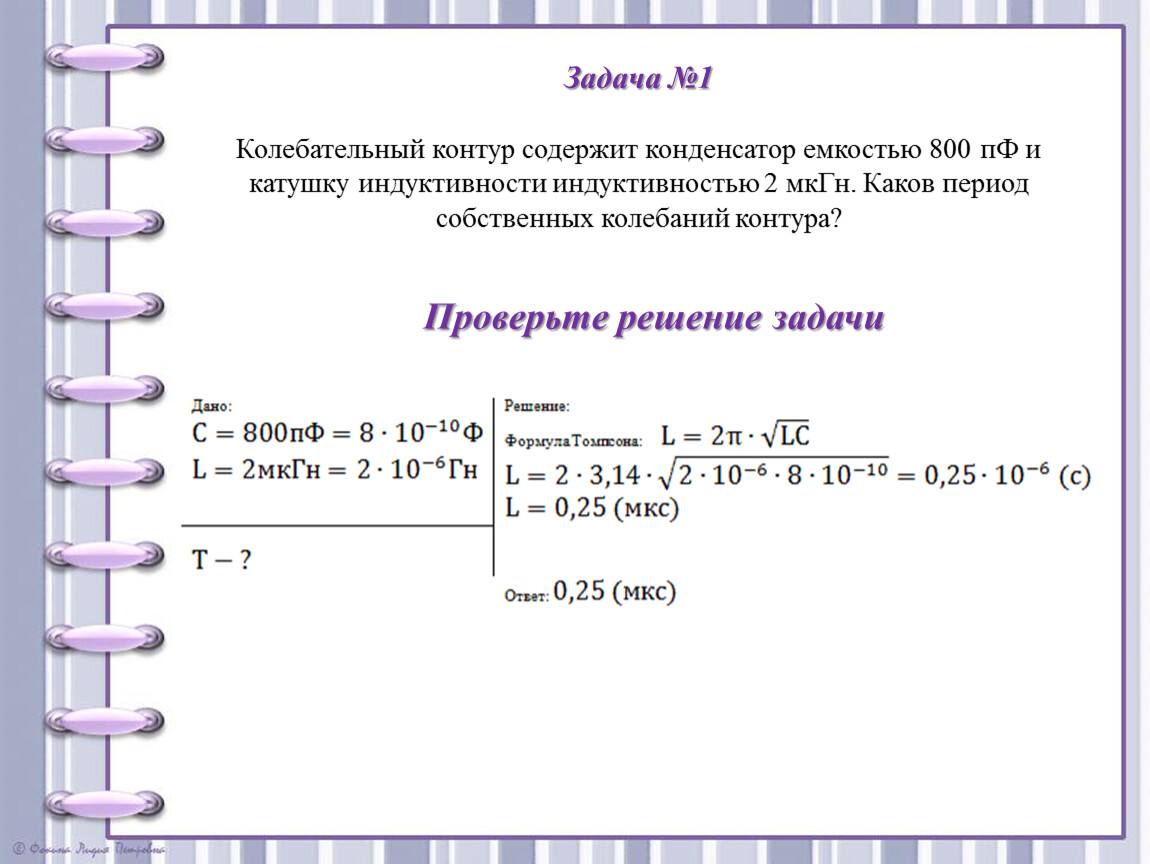

Задача №1 Колебательный контур содержит конденсатор емкостью 800 пФ и катушку индуктивности индуктивностью 2 мкГн. Каков период собственных колебаний контура?

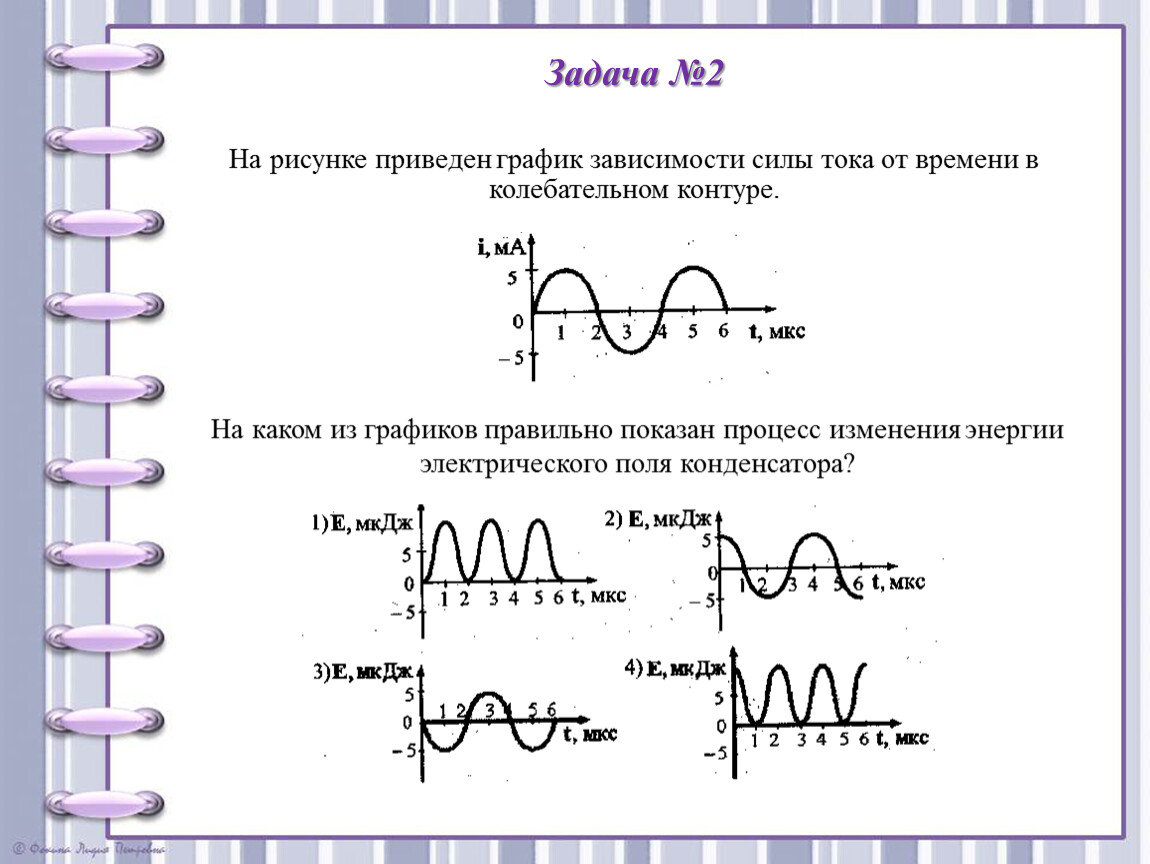

Задача №2На рисунке приведен график зависимости силы тока от времени в колебательном контуре.

На каком из графиков правильно показан процесс изменения энергии электрического поля конденсатора?

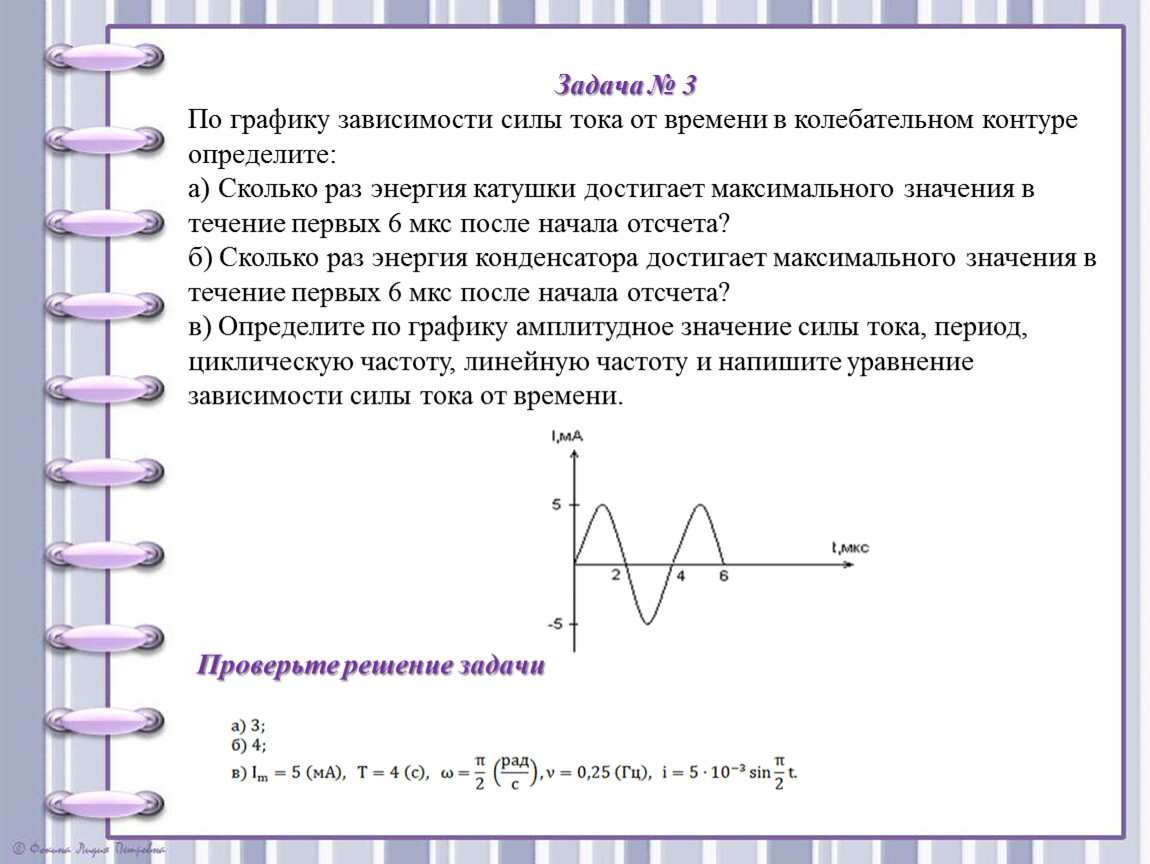

Задача № 3
По графику зависимости силы тока от времени в колебательном контуре определите:
а) Сколько раз энергия катушки достигает максимального значения в течение первых 6 мкс после начала отсчета? б) Сколько раз энергия конденсатора достигает максимального значения в течение первых 6 мкс после начала отсчета?в) Определите по графику амплитудное значение силы тока, период, циклическую частоту, линейную частоту и напишите уравнение зависимости силы тока от времени.

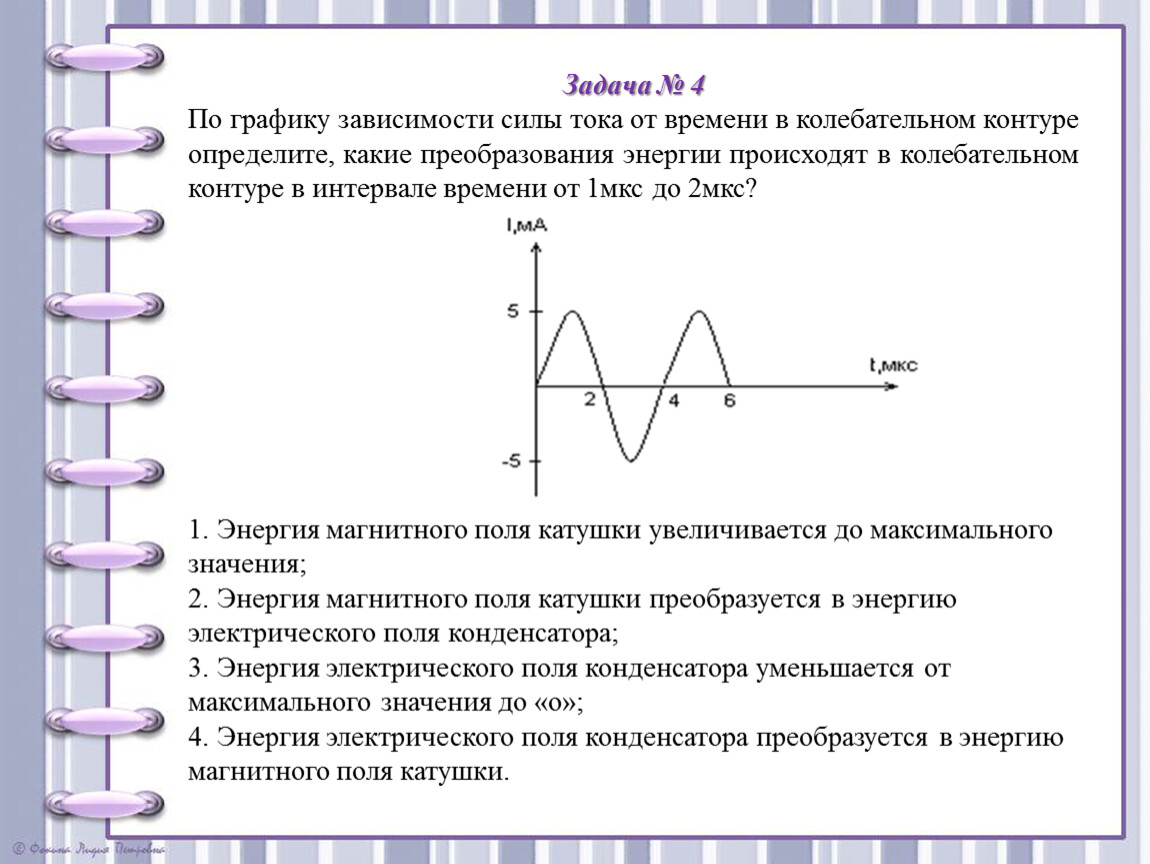

Задача № 4
По графику зависимости силы тока от времени в колебательном контуре определите, какие преобразования энергии происходят в колебательном контуре в интервале времени от 1мкс до 2мкс?

1. Энергия магнитного поля катушки увеличивается до максимального значения;2. Энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора;3. Энергия электрического поля конденсатора уменьшается от максимального значения до «о»;4. Энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки.

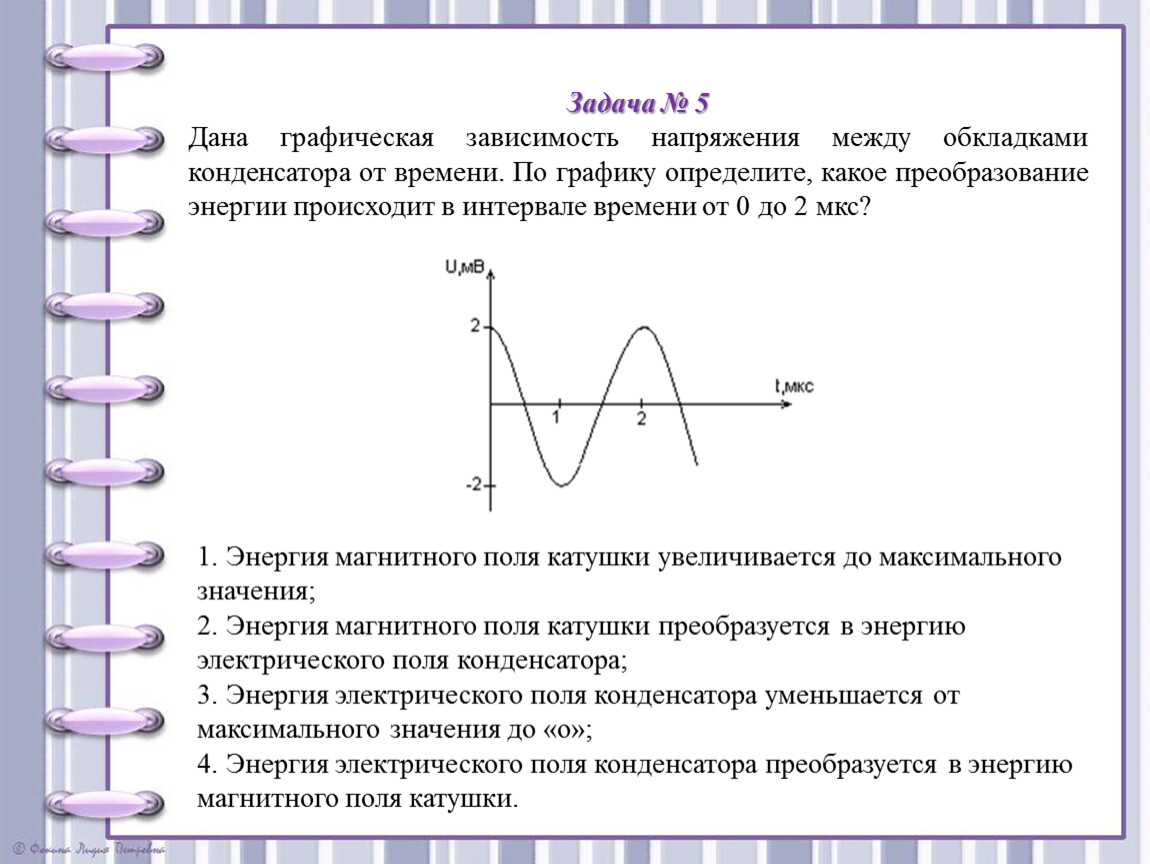

Задача № 5
Дана графическая зависимость напряжения между обкладками конденсатора от времени. По графику определите, какое преобразование энергии происходит в интервале времени от 0 до 2 мкс?

1. Энергия магнитного поля катушки увеличивается до максимального значения;2. Энергия магнитного поля катушки преобразуется в энергию электрического поля конденсатора;3. Энергия электрического поля конденсатора уменьшается от максимального значения до «о»;4. Энергия электрического поля конденсатора преобразуется в энергию магнитного поля катушки.

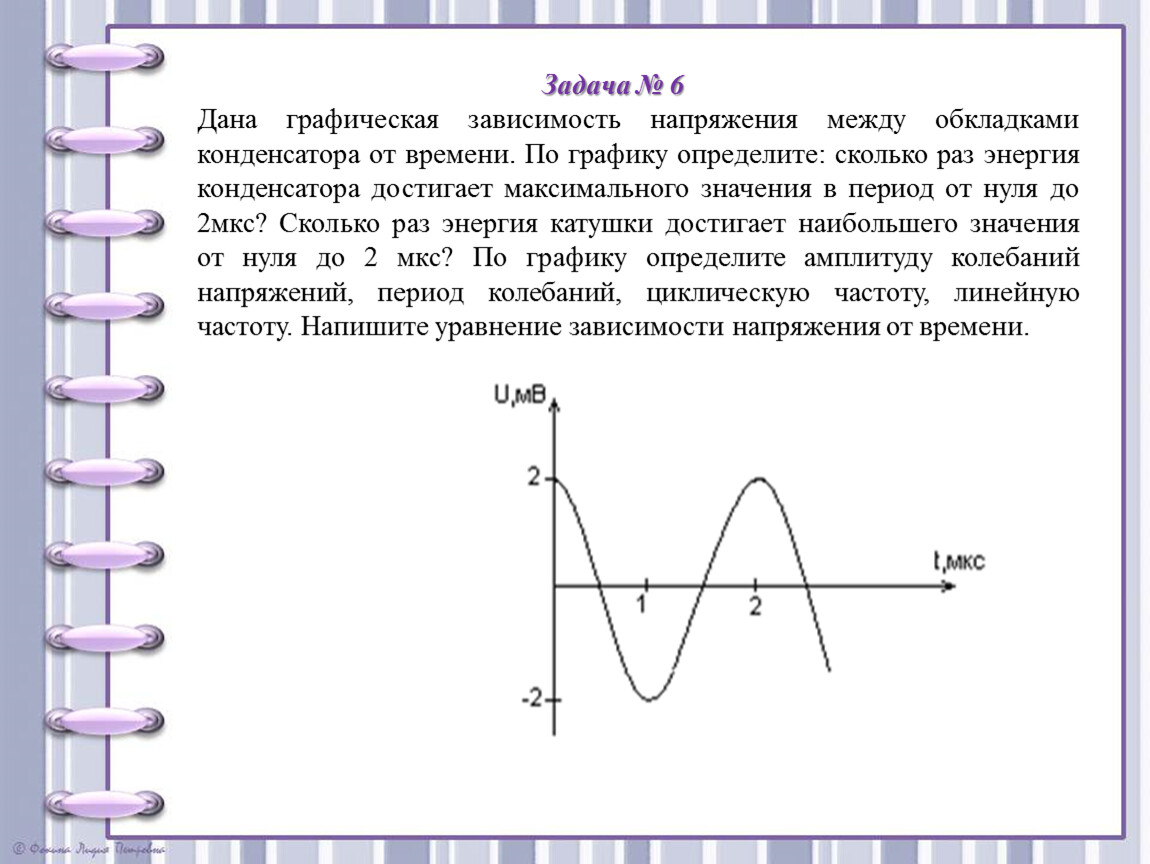

Задача № 6
Дана графическая зависимость напряжения между обкладками конденсатора от времени. По графику определите: сколько раз энергия конденсатора достигает максимального значения в период от нуля до 2мкс? Сколько раз энергия катушки достигает наибольшего значения от нуля до 2 мкс? По графику определите амплитуду колебаний напряжений, период колебаний, циклическую частоту, линейную частоту. Напишите уравнение зависимости напряжения от времени.

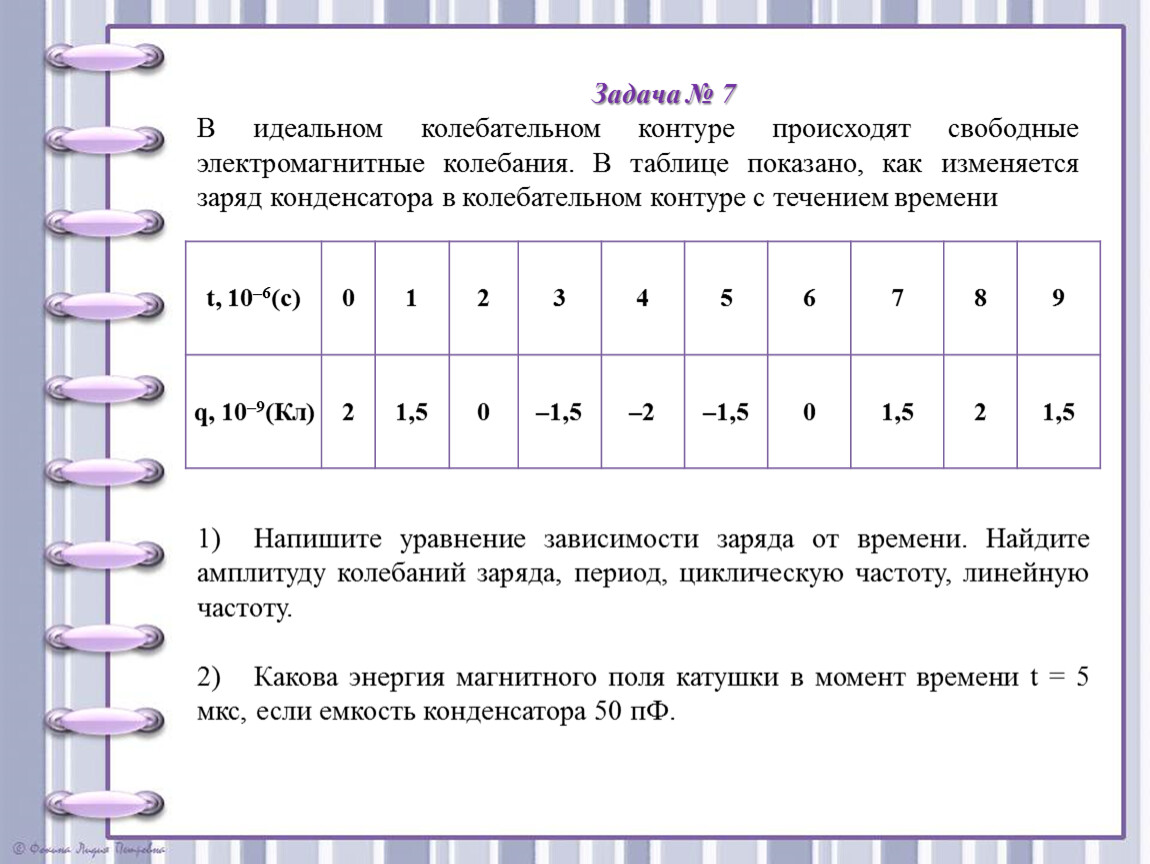

Задача № 7
В идеальном колебательном контуре происходят свободные электромагнитные колебания. В таблице показано, как изменяется заряд конденсатора в колебательном контуре с течением времени

Напишите уравнение зависимости заряда от времени. Найдите амплитуду колебаний заряда, период, циклическую частоту, линейную частоту.

Какова энергия магнитного поля катушки в момент времени t = 5 мкс, если емкость конденсатора 50 пФ.
