Презентация учебного занятия Классификация и маркировка стали.pptx
УЧЕБНОЕ ЗАНЯТИЕ
МАТЕРИАЛОВЕДЕНИЕ
Автор: Селеткова Т. В.
Преподаватель ГБПОУ «ПКТС»

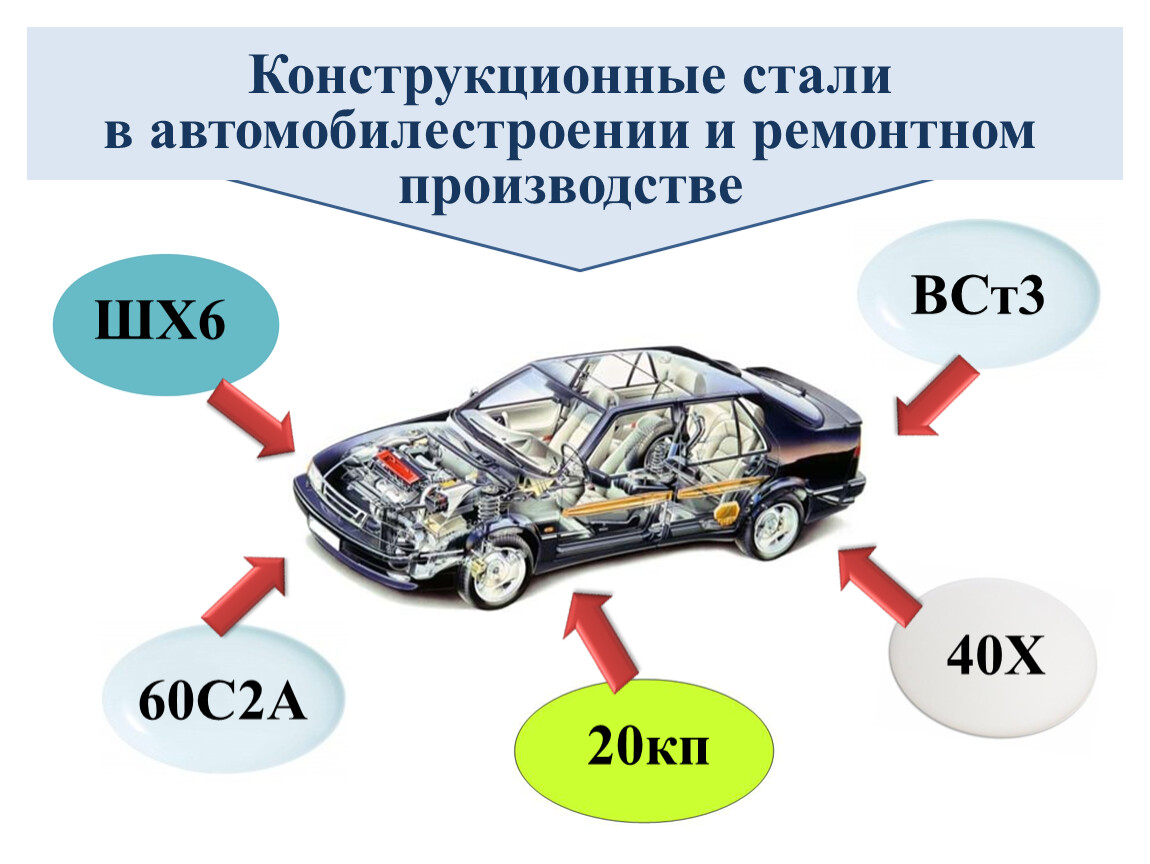

Конструкционные стали
в автомобилестроении и ремонтном производстве
ШХ6
ВСт3
60С2А
20кп
40Х
40Х
КЛАССИФИКАЦИЯ И МАРКИРОВКА СТАЛЕЙ
ТЕМА УРОКА

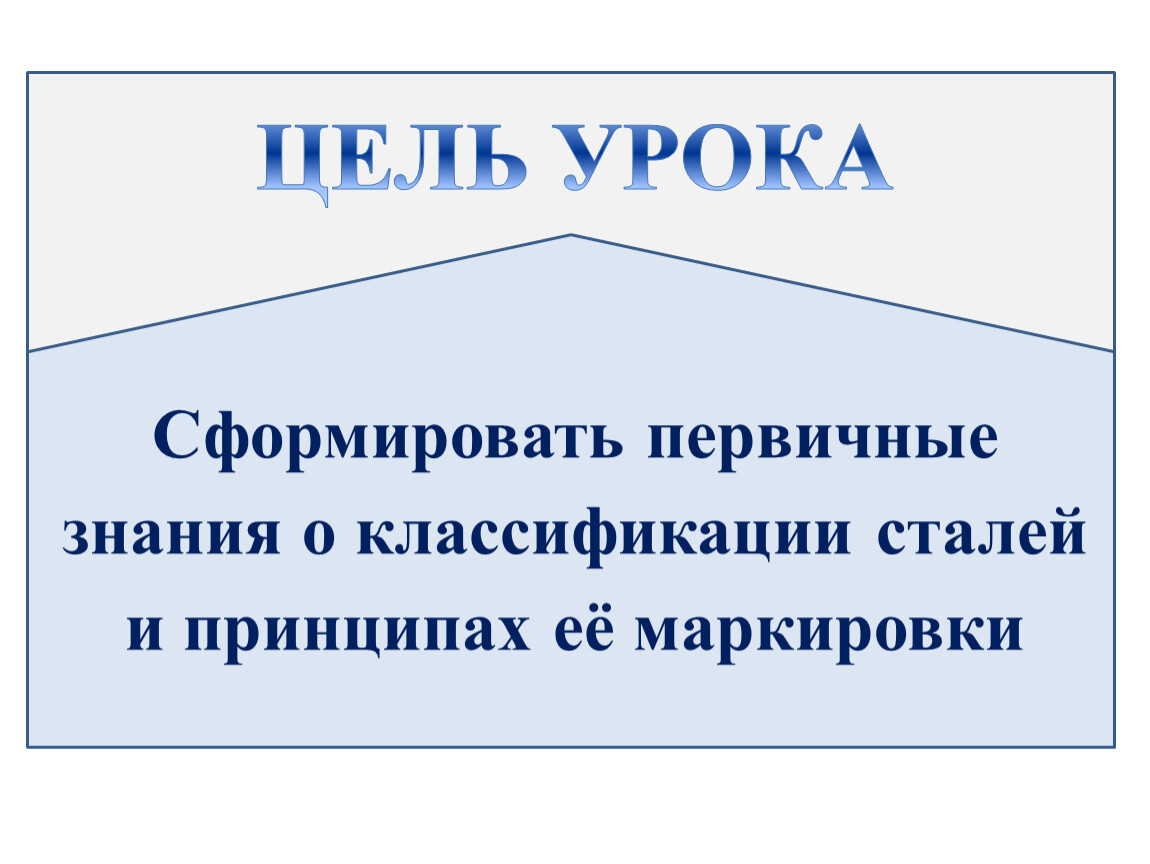

Сформировать первичные
знания о классификации сталей
и принципах её маркировки
ЦЕЛЬ УРОКА

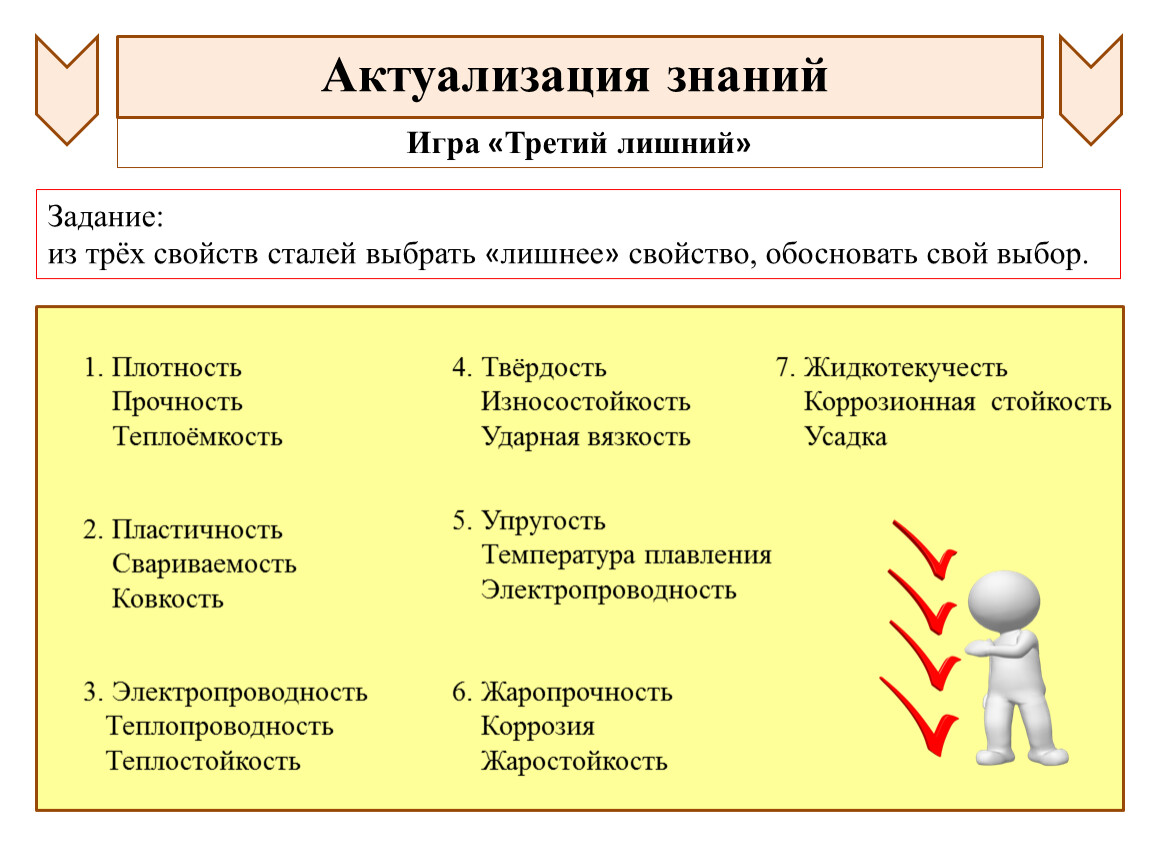

Актуализация знаний
Игра «Третий лишний»
Задание:
из трёх свойств сталей выбрать «лишнее» свойство, обосновать свой выбор.
1. Плотность
Прочность
Теплоёмкость
2. Пластичность
Свариваемость
Ковкость
3. Электропроводность
Теплопроводность
Теплостойкость
4. Твёрдость
Износостойкость
Ударная вязкость
5. Упругость
Температура плавления
Электропроводность
6. Жаропрочность
Коррозия
Жаростойкость
7. Жидкотекучесть
Коррозионная стойкость
Усадка

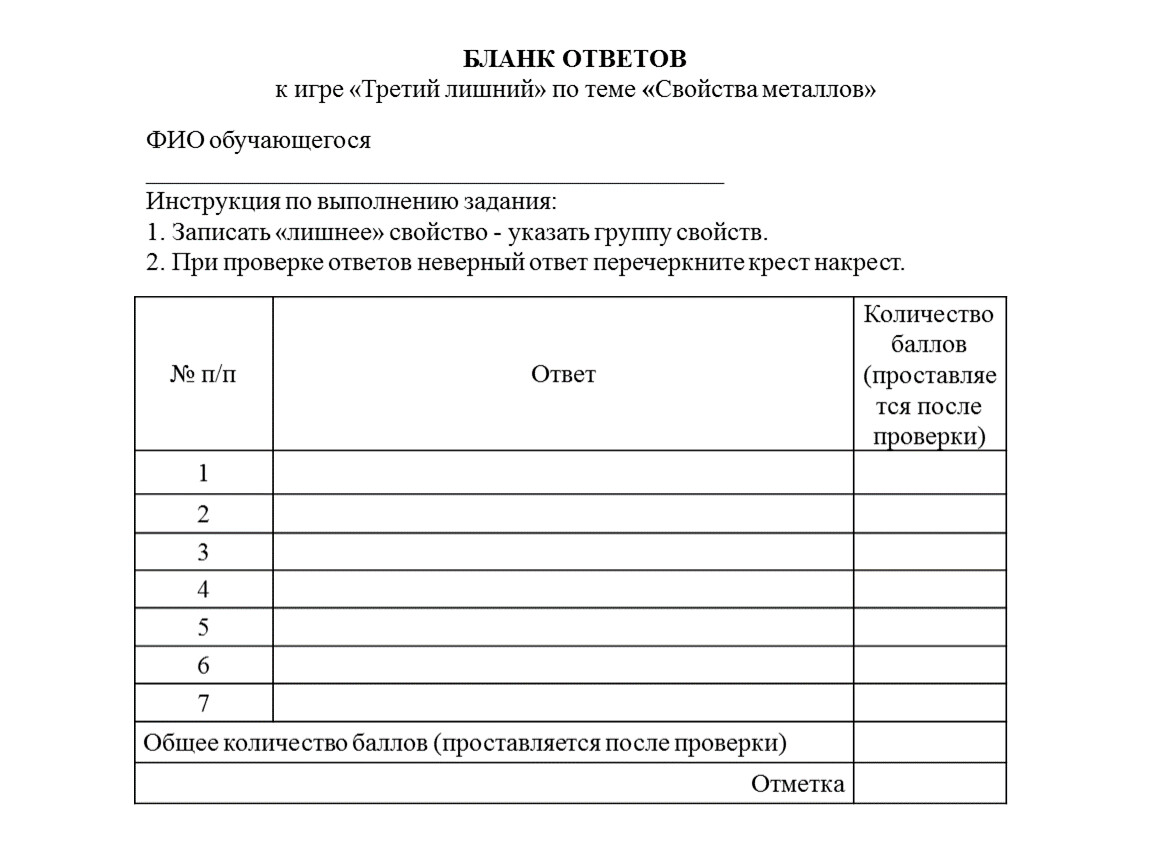

БЛАНК ОТВЕТОВ
к игре «Третий лишний» по теме «Свойства металлов»
ФИО обучающегося _____________________________________________
Инструкция по выполнению задания:
1. Записать «лишнее» свойство - указать группу свойств.
2. При проверке ответов неверный ответ перечеркните крест накрест.
№ п/п | Ответ | Количество баллов |
1 | ||
2 | ||
3 | ||
4 | ||
5 | ||
6 | ||
7 | ||
Общее количество баллов (проставляется после проверки) | ||
Отметка | ||

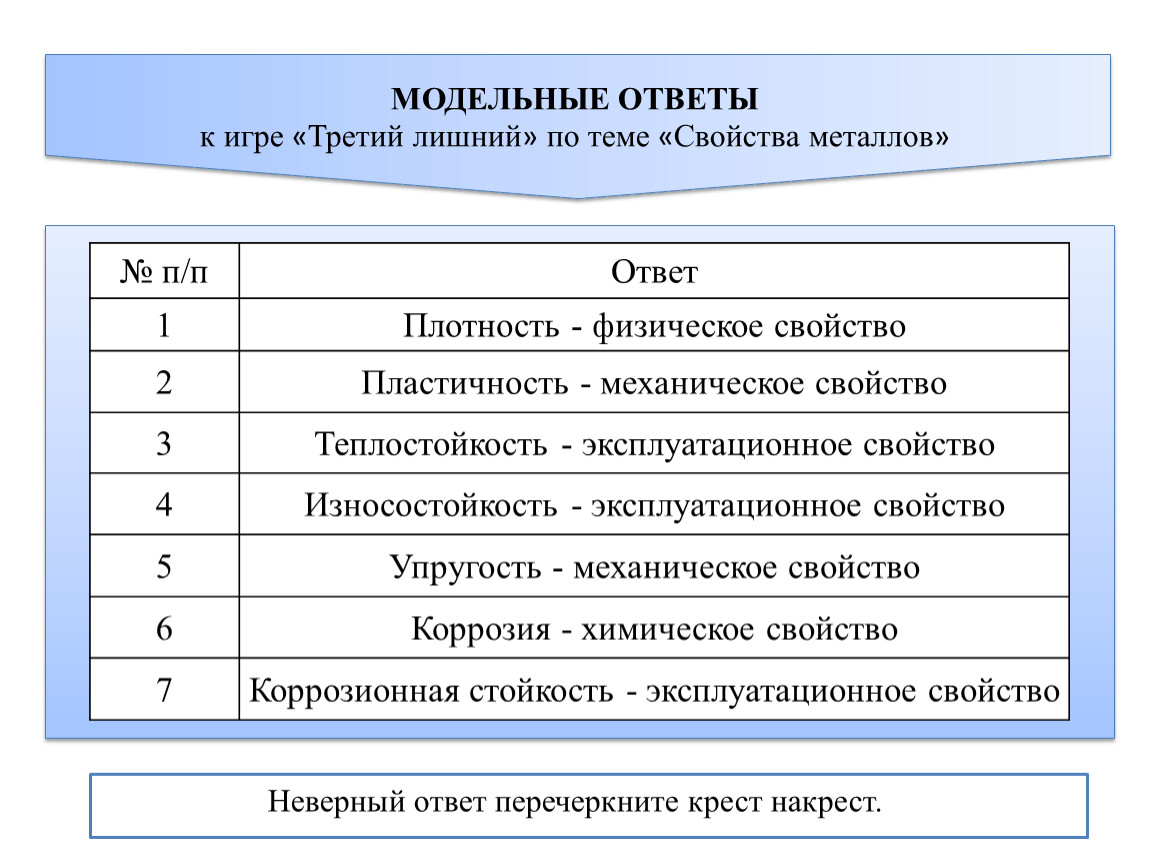

МОДЕЛЬНЫЕ ОТВЕТЫ
к игре «Третий лишний» по теме «Свойства металлов»
№ п/п | Ответ |
1 | Плотность - физическое свойство |
2 | Пластичность - механическое свойство |
3 | Теплостойкость - эксплуатационное свойство |
4 | Износостойкость - эксплуатационное свойство |
5 | Упругость - механическое свойство |
6 | Коррозия - химическое свойство |
7 | Коррозионная стойкость - эксплуатационное свойство |
Неверный ответ перечеркните крест накрест.

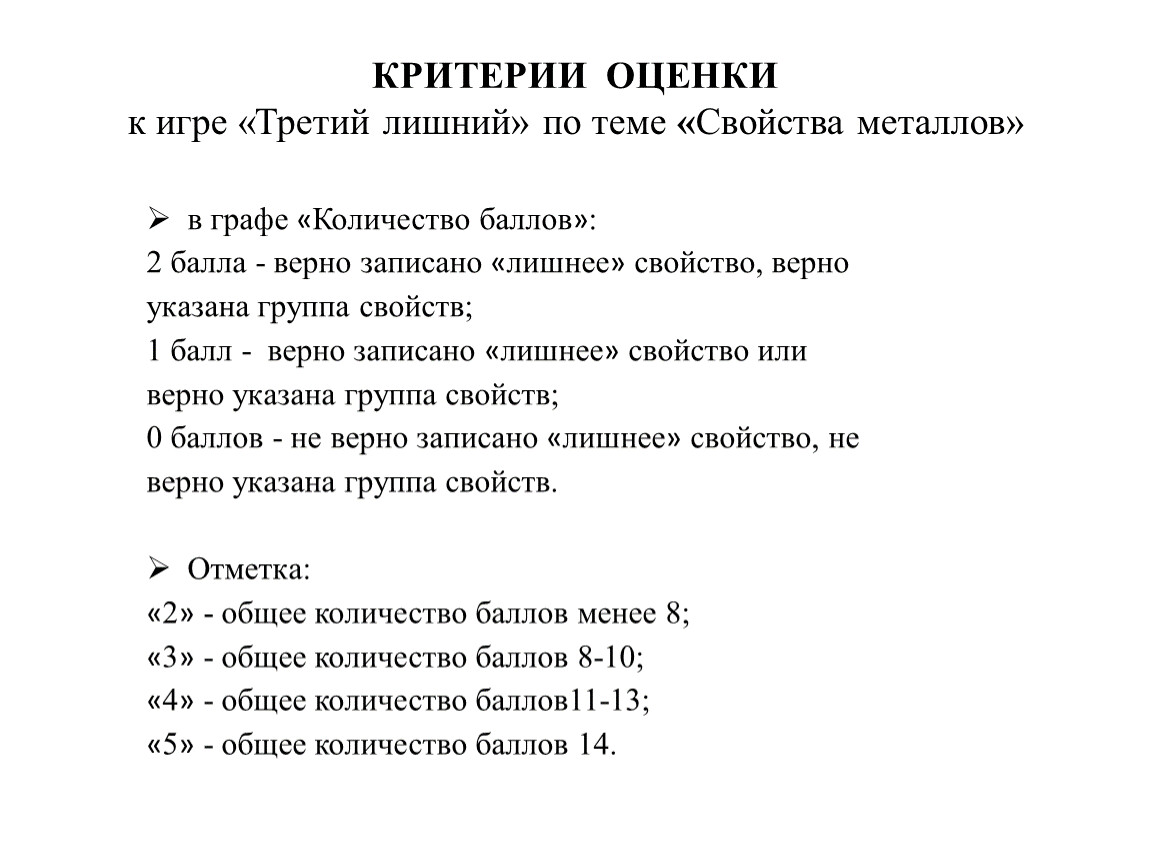

КРИТЕРИИ ОЦЕНКИ
в графе «Количество баллов»:
2 балла - верно записано «лишнее» свойство, верно указана группа свойств;
1 балл - верно записано «лишнее» свойство или верно указана группа свойств;
0 баллов - не верно записано «лишнее» свойство, не верно указана группа свойств.
Отметка:
«2» - общее количество баллов менее 8;
«3» - общее количество баллов 8-10;
«4» - общее количество баллов11-13;
«5» - общее количество баллов 14.
Классификация сталей
ФОРМИРОВАНИЕ НОВЫХ ЗНАНИЙ

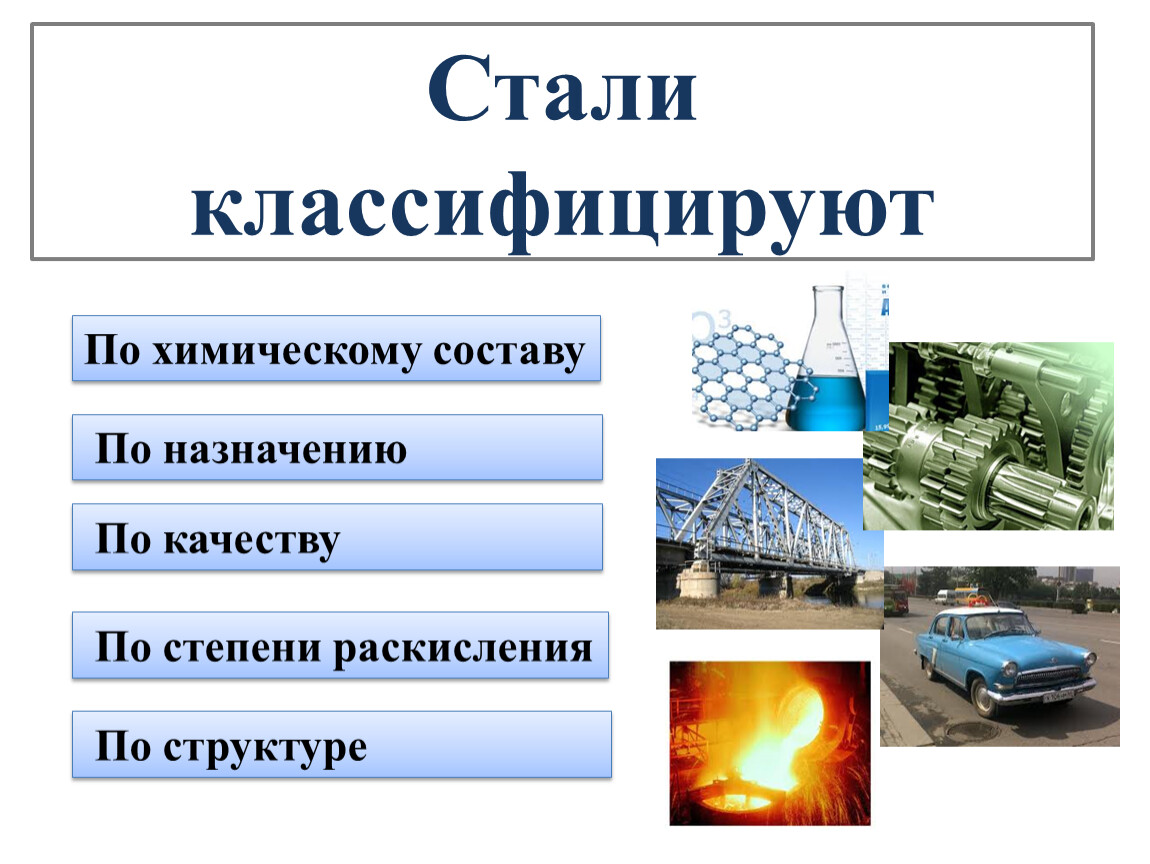

Стали классифицируют
По химическому составу
По назначению
По качеству
По степени раскисления
По структуре

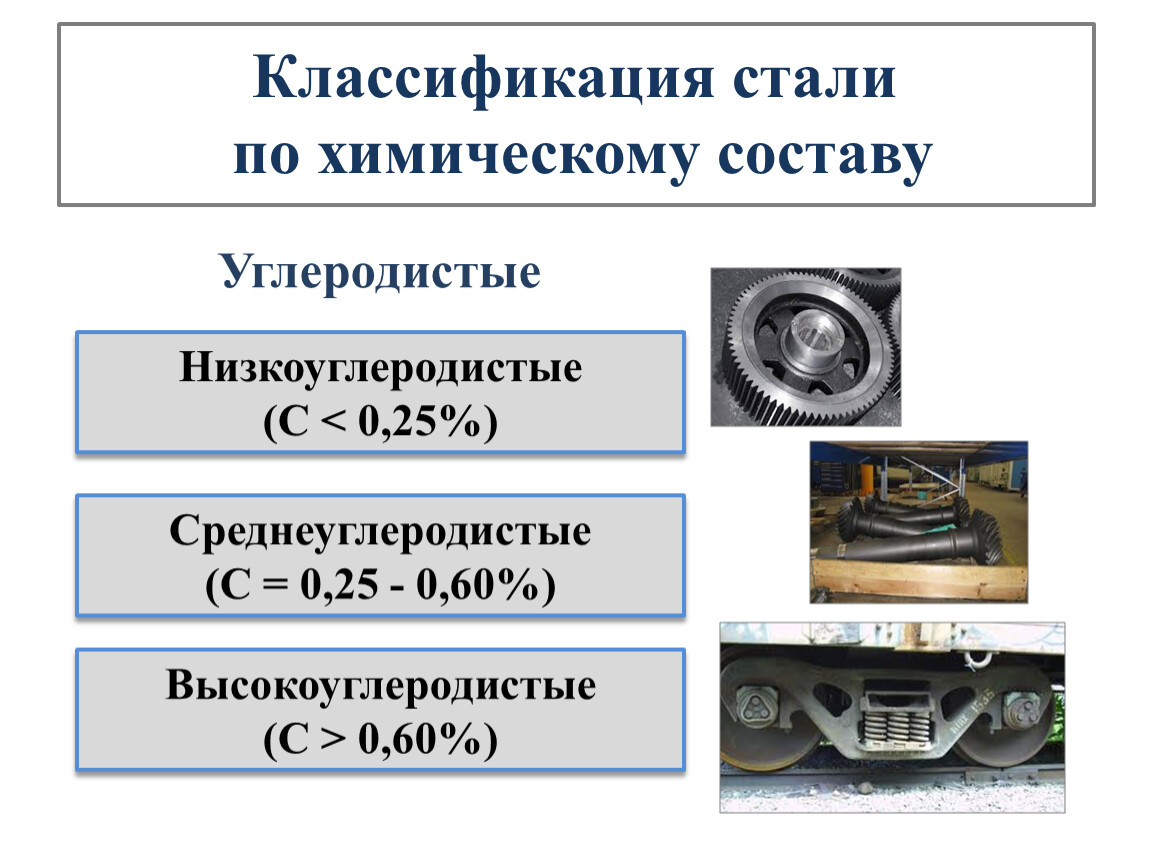

Классификация стали по химическому составу
Углеродистые
Низкоуглеродистые
(C < 0,25%)
Высокоуглеродистые
(C > 0,60%)
Среднеуглеродистые
(C = 0,25 - 0,60%)
Классификация стали по химическому составу
Легированные
Низколегированные
(до 2,5 % легирующих элементов)
Высоколегированные
(> 10 % легирующих элементов)
Среднелегированные
Классификация сталей
по назначению
Конструкционная
Инструментальная
С особыми свойствами

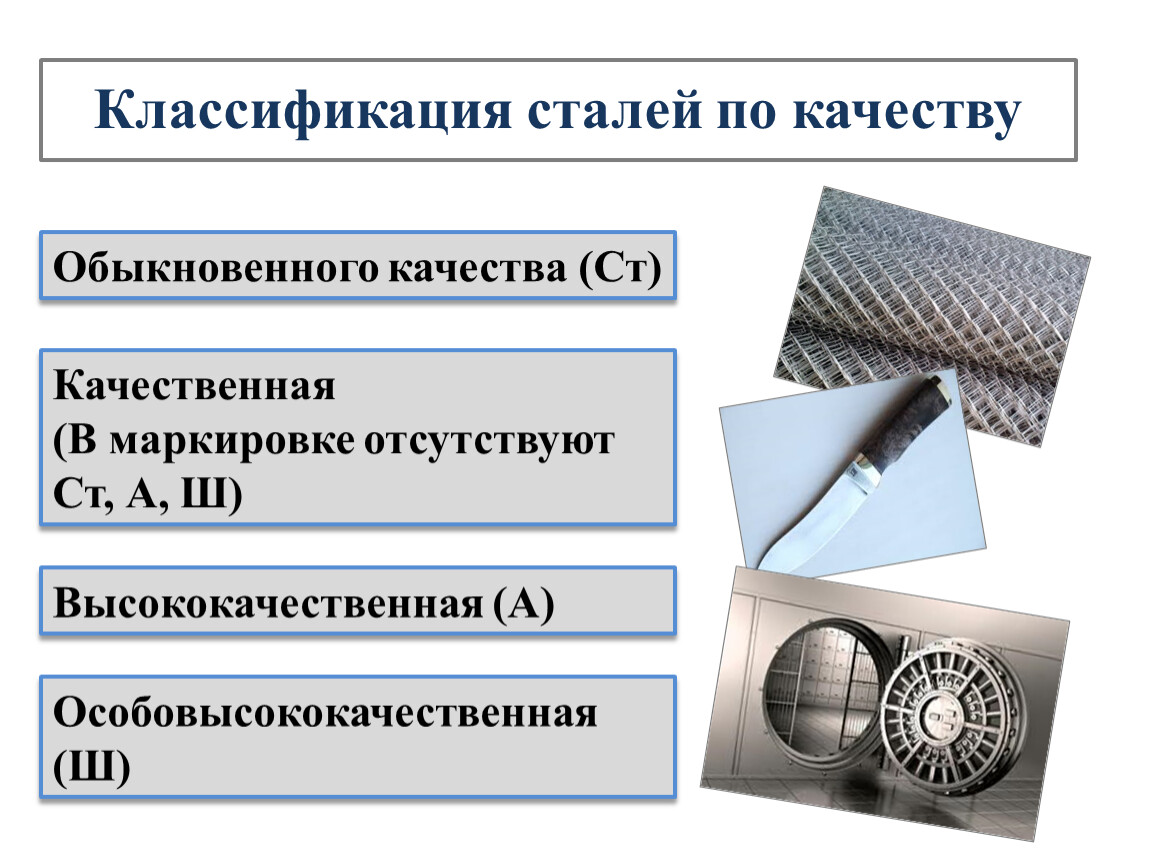

Классификация сталей по качеству
Обыкновенного качества (Ст)
Качественная
(В маркировке отсутствуют Ст, А, Ш)
Особовысококачественная (Ш)
Высококачественная (А)

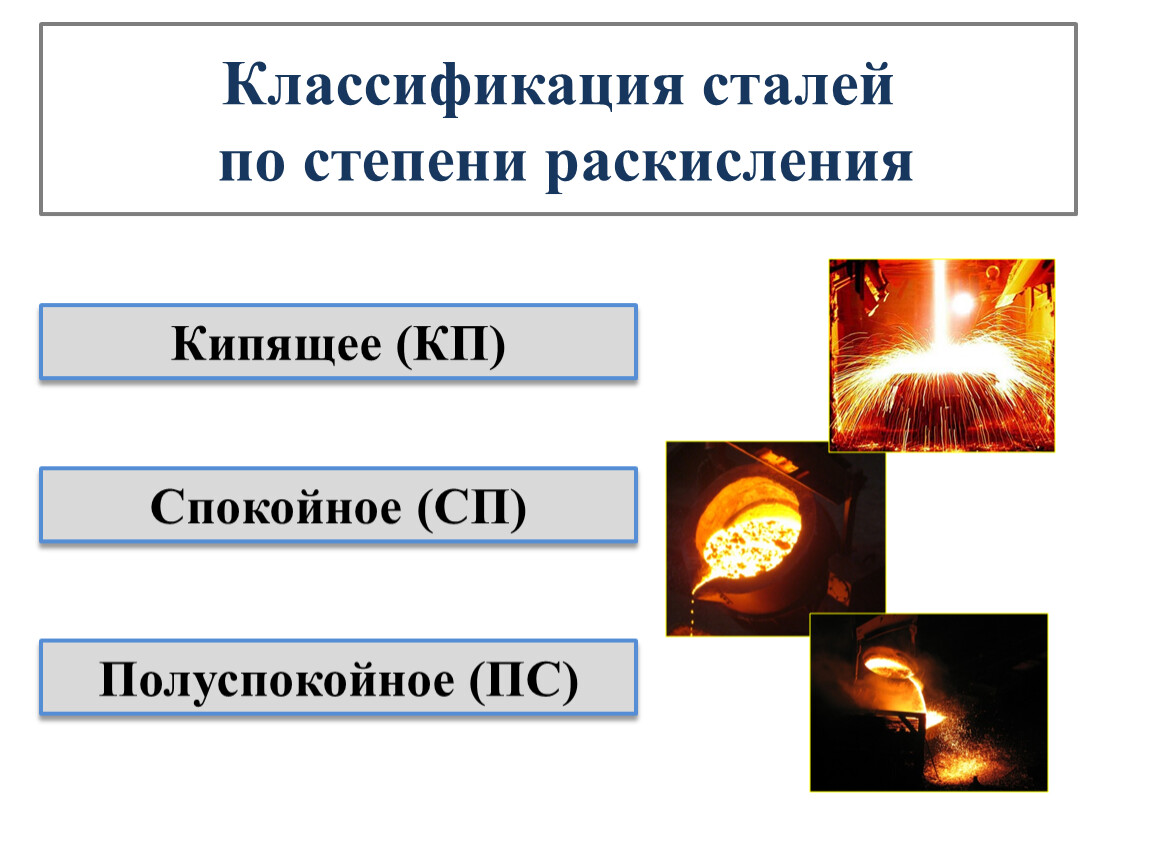

Классификация сталей
по степени раскисления
Кипящее (КП)
Спокойное (СП)
Полуспокойное (ПС)

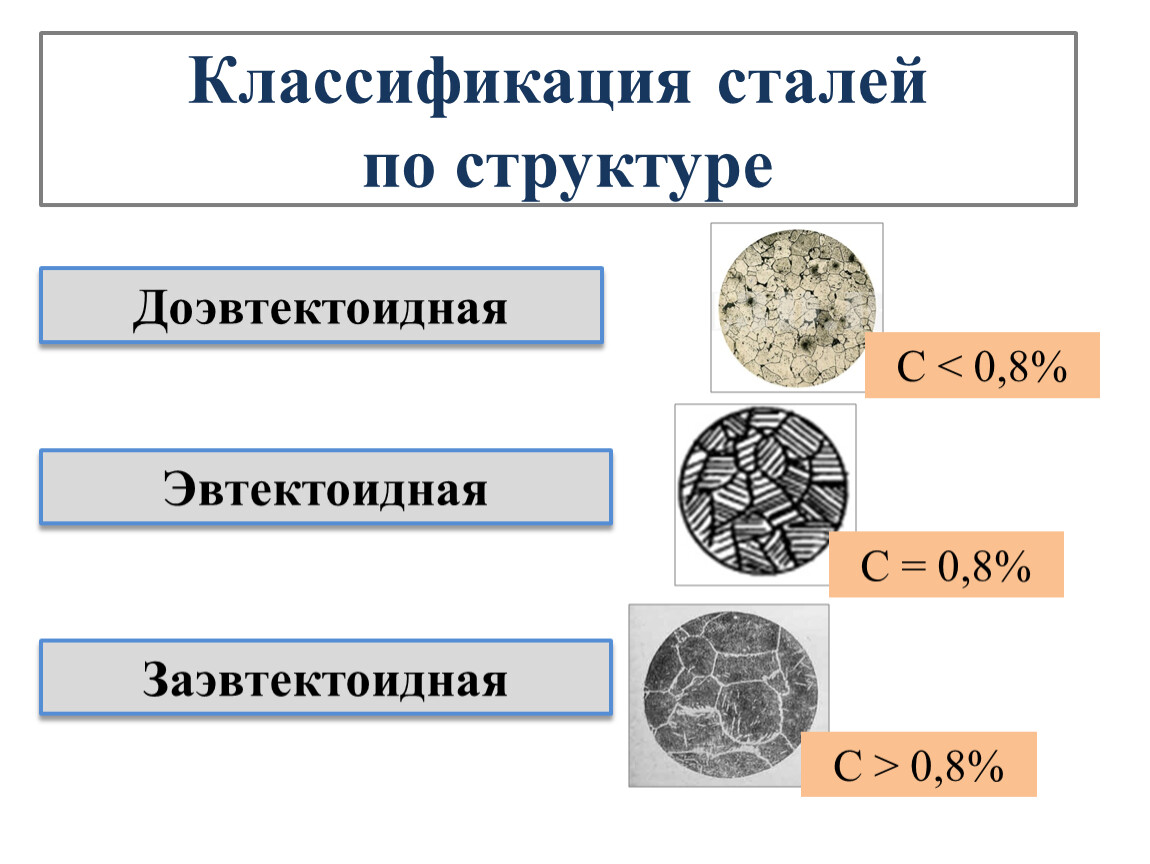

Классификация сталей
по структуре
Доэвтектоидная
Эвтектоидная
Заэвтектоидная
C = 0,8%
C > 0,8%
C < 0,8%
Маркировка
сталей
Маркировка
углеродистых сталей

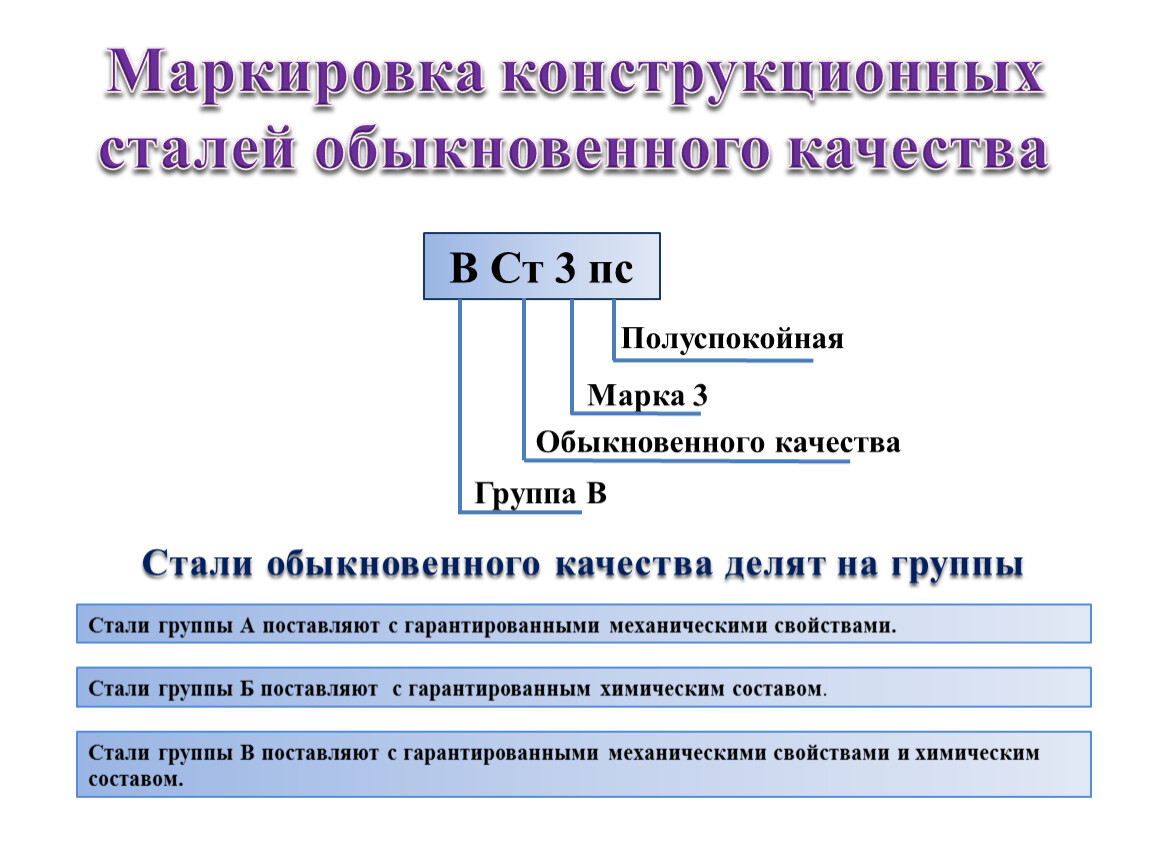

Маркировка конструкционных сталей обыкновенного качества
Стали группы А поставляют с гарантированными механическими свойствами.
Стали группы Б поставляют с гарантированным химическим составом.
Стали группы В поставляют с гарантированными механическими свойствами и химическим составом.
Cтали обыкновенного качества делят на группы
В Ст 3 пс
Полуспокойная
Марка 3
Обыкновенного качества
Группа В

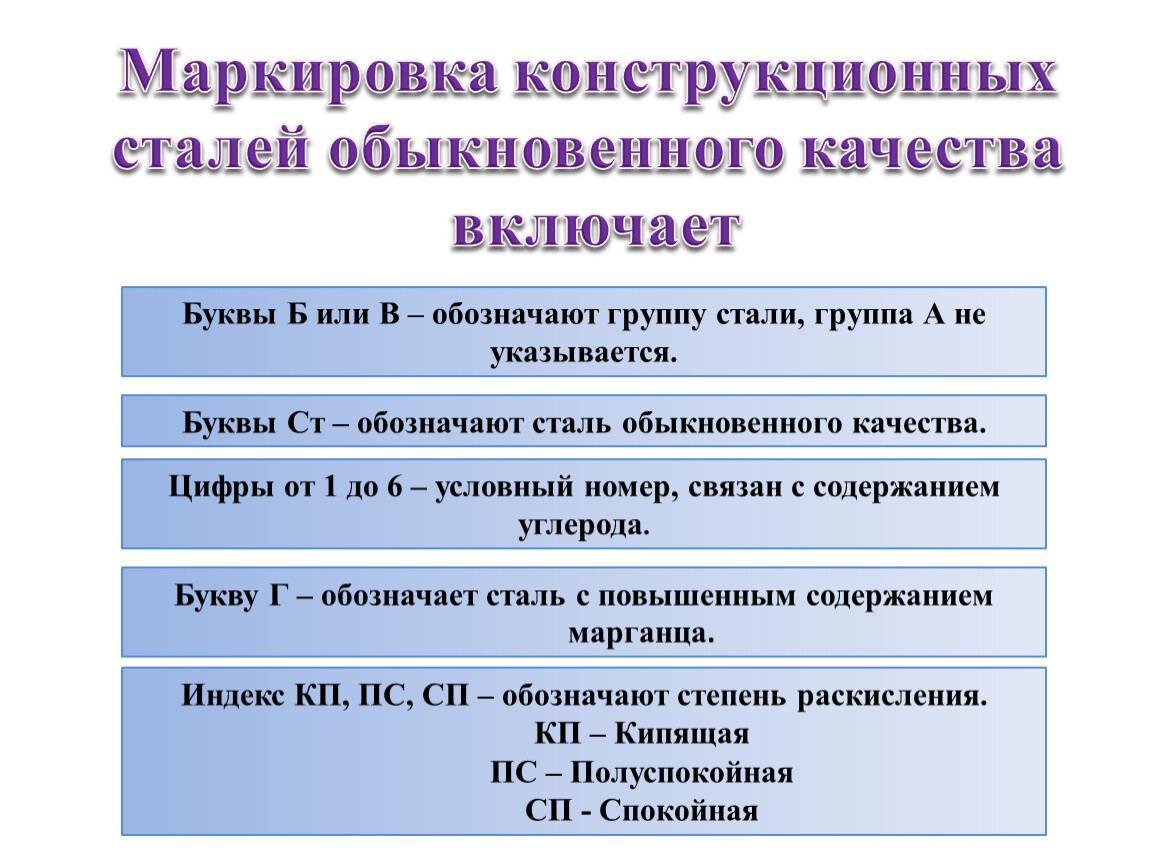

Маркировка конструкционных сталей обыкновенного качества
включает
Буквы Б или В – обозначают группу стали, группа А не указывается.
Буквы Ст – обозначают сталь обыкновенного качества.
Цифры от 1 до 6 – условный номер, связан с содержанием углерода.
Букву Г – обозначает сталь с повышенным содержанием марганца.
Индекс КП, ПС, СП – обозначают степень раскисления.
КП – Кипящая
ПС – Полуспокойная
Маркировка конструкционных качественных сталей
Две цифры – обозначает среднее содержание углерода в сотых долях %
Букву Г – обозначает сталь с повышенным содержание марганца
Индекс КП или ПС – обозначает степень раскисления для кипящих и полуспокойных сталей
08 пс
Полуспокойная
Среднее содержание углерода 0,08%
20 Г
Среднее содержание углерода 0,20%
Повышенное содержание марганца

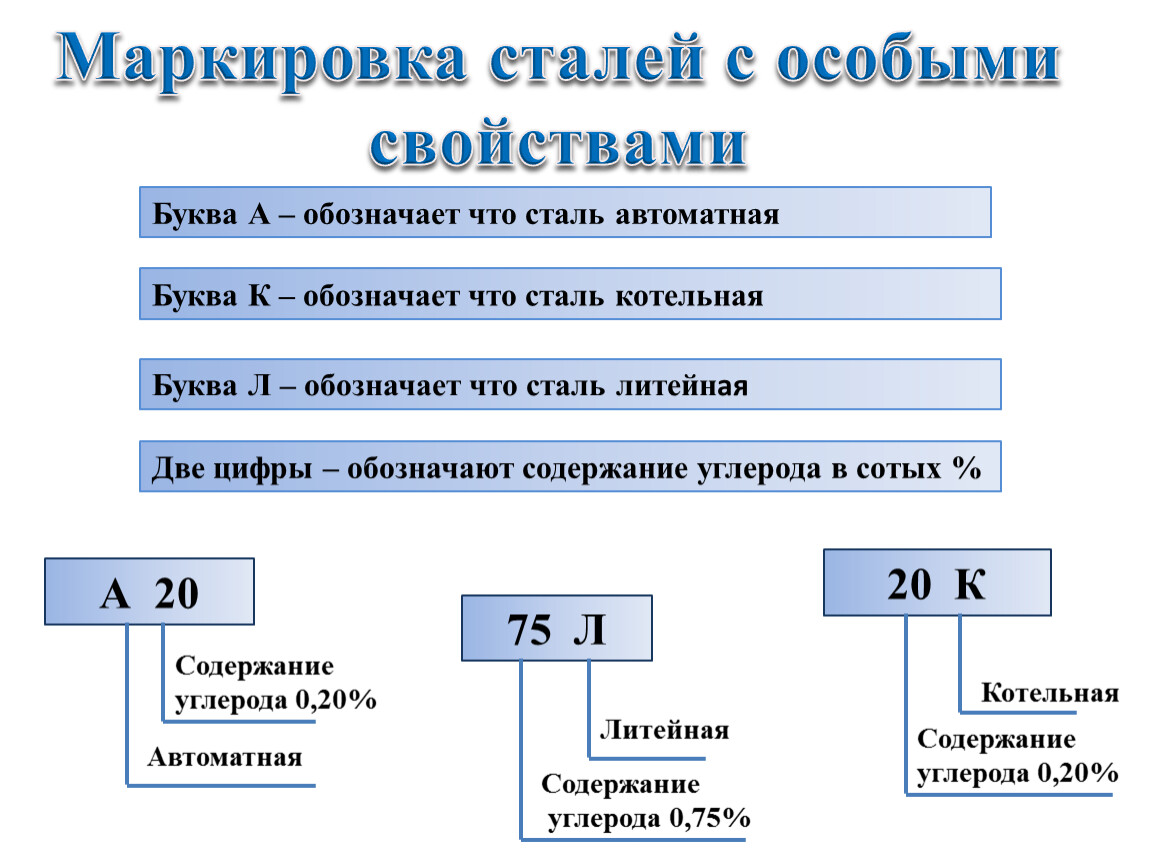

Маркировка сталей с особыми свойствами
Буква А – обозначает что сталь автоматная
Буква К – обозначает что сталь котельная
Буква Л – обозначает что сталь литейная
Две цифры – обозначают содержание углерода в сотых %
А 20
Содержание углерода 0,20%
Автоматная
20 К
Котельная
Содержание углерода 0,20%
75 Л
Литейная
Содержание
углерода 0,75%
Маркировка
инструментальных сталей
Буква У – обозначает углеродистую инструментальную сталь
Букву А в конце маркировки – обозначает высококачественную сталь
Цифры после буквы У – указывают содержание углерода в десятых долях %
У 8 А
Высококачественная
Содержание углерода 0,8%
Сталь инструментальная углеродистая

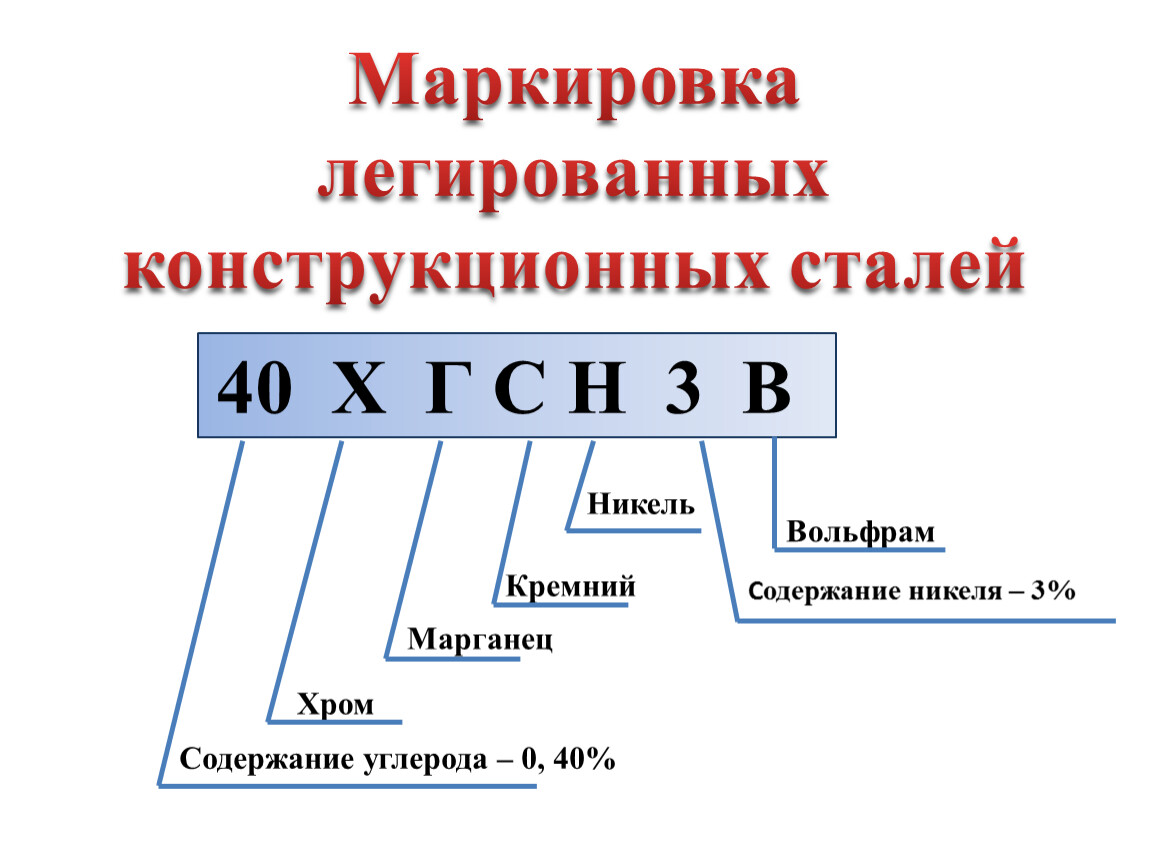

Маркировка
легированных сталей
40 Х Г С Н 3 В
Кремний
Никель
Хром
Содержание углерода – 0, 40%
Вольфрам
Маркировка легированных конструкционных сталей
Марганец
Содержание никеля – 3%

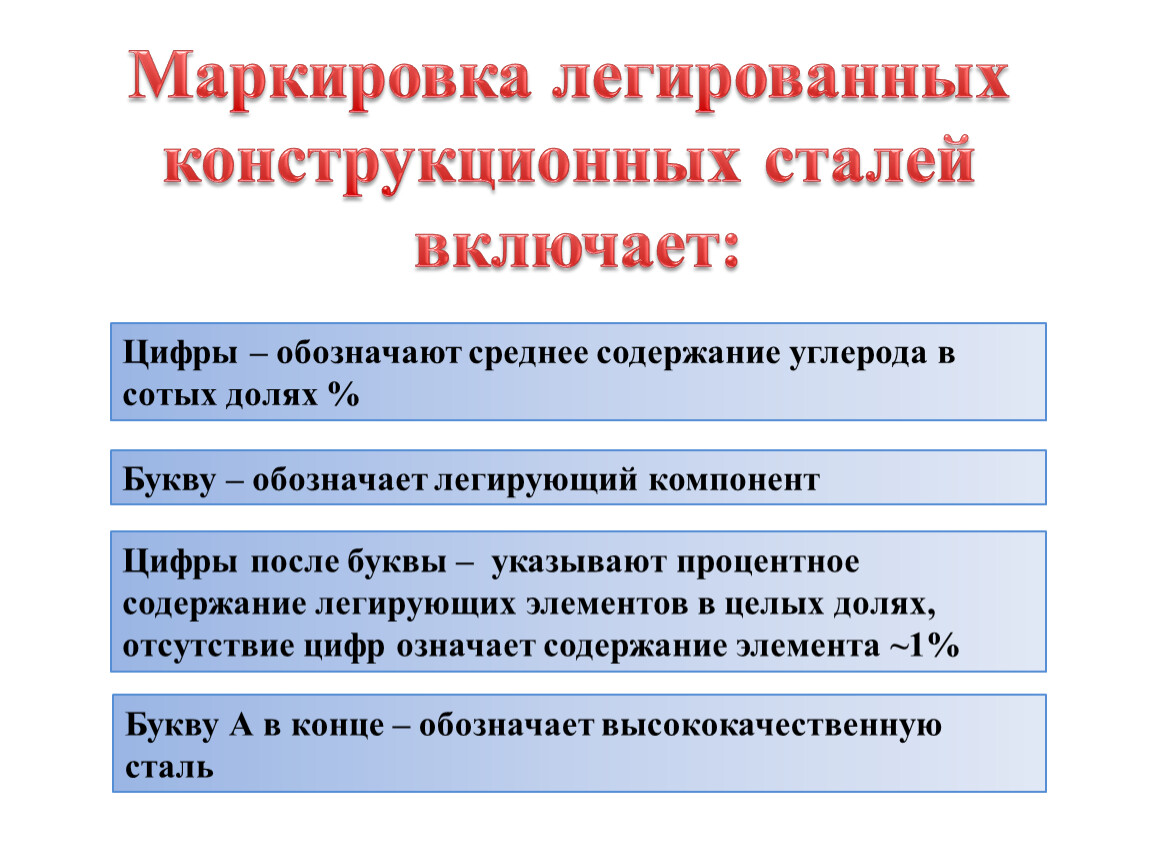

Маркировка легированных конструкционных сталей
включает:
Цифры – обозначают среднее содержание углерода в сотых долях %
Букву – обозначает легирующий компонент
Цифры после буквы – указывают процентное содержание легирующих элементов в целых долях, отсутствие цифр означает содержание элемента ~1%
Букву А в конце – обозначает высококачественную сталь
Маркировки инструментальной
легированной стали:
9 Х С
Кремний
Хром
Содержание углерода 0,9%
Буквы – обозначают легирующий компонент
Цифры перед буквами указывают содержание углерода в десятых долях %, если содержание углерода близко к 1% то цифра не указывается.
Цифра после буквы указывает процентное содержание легирующих элементов в целых долях, отсутствие цифр означает содержание элемента ~1%
Маркировка быстрорежущих сталей
Буква Р обозначает быстрорежущую сталь
Буквы М,Ф,К обозначают легирующие элементы
Цифры показывают процентное содержание легирующих элементов в целых долях
Р 18
Р 10 К 5 Ф 5
Содержание вольфрама – 18%
Быстрорежущая сталь
Быстрорежущая сталь
Содержание ванадия – 5 %
Ванадий
Содержание кобальта – 5 %
Кобальт
Содержание вольфрама – 10 %

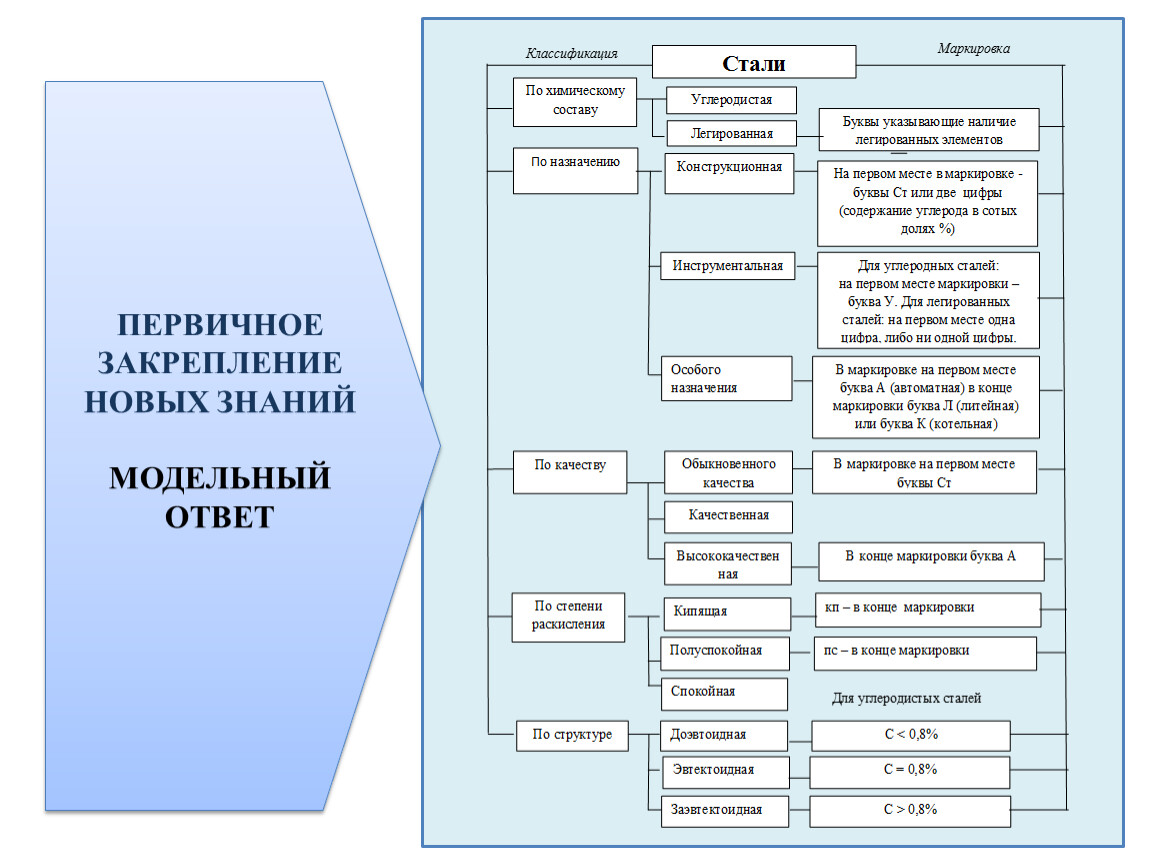

ПЕРВИЧНОЕ ЗАКРЕПЛЕНИЕ НОВЫХ ЗНАНИЙ
ПЕРВИЧНОЕ ЗАКРЕПЛЕНИЕ НОВЫХ ЗНАНИЙ
МОДЕЛЬНЫЙ ОТВЕТ

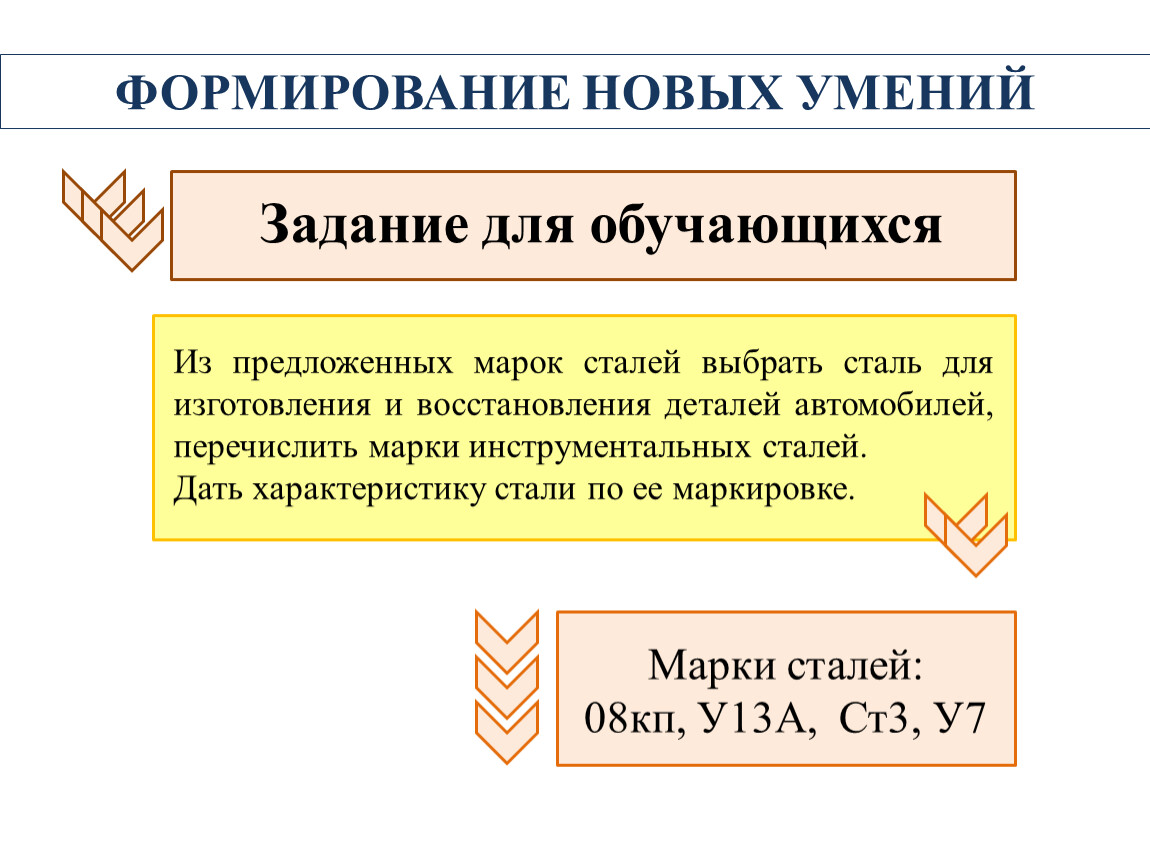

ФОРМИРОВАНИЕ НОВЫХ УМЕНИЙ
Задание для обучающихся
Из предложенных марок сталей выбрать сталь для изготовления и восстановления деталей автомобилей, перечислить марки инструментальных сталей.
Дать характеристику стали по ее маркировке.
Марки сталей:
08кп, У13А, Ст3, У7

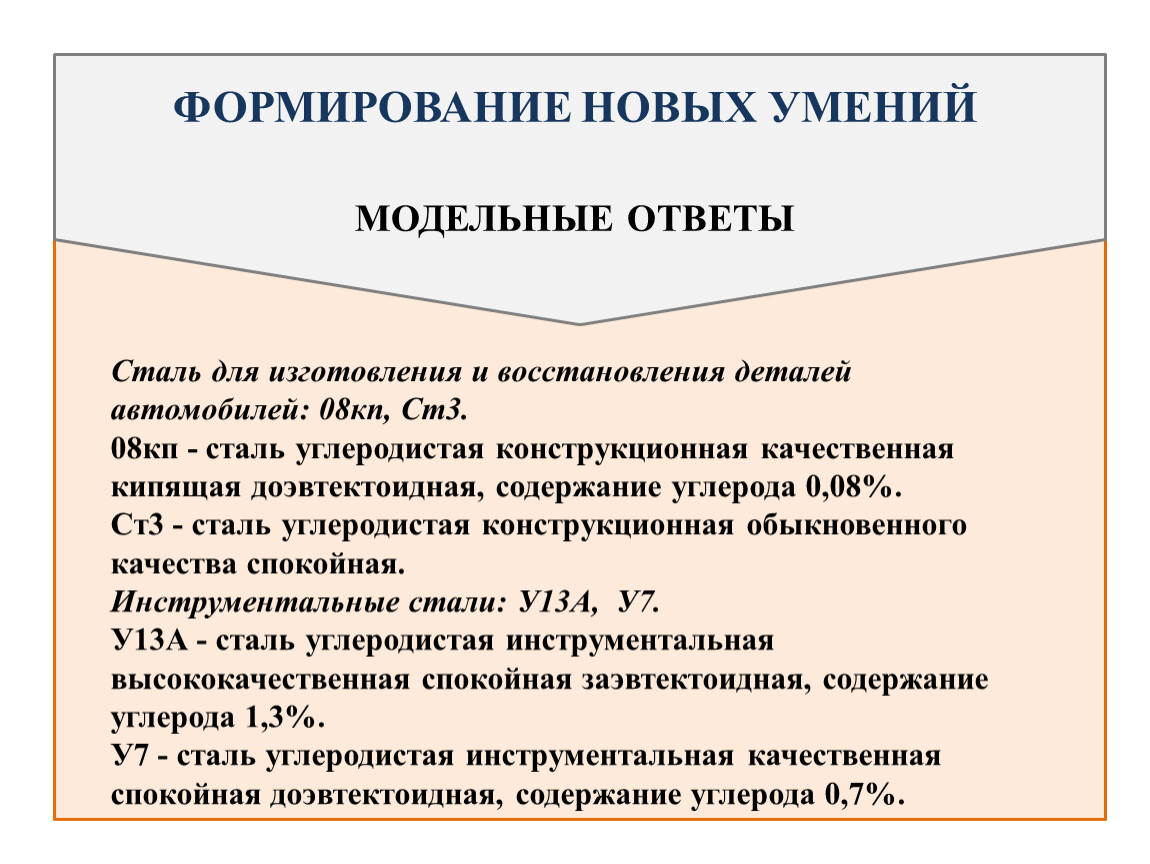

ФОРМИРОВАНИЕ НОВЫХ УМЕНИЙ
МОДЕЛЬНЫЕ ОТВЕТЫ
Сталь для изготовления и восстановления деталей автомобилей: 08кп, Ст3.
08кп - сталь углеродистая конструкционная качественная кипящая доэвтектоидная, содержание углерода 0,08%.
Ст3 - сталь углеродистая конструкционная обыкновенного качества спокойная.
Инструментальные стали: У13А, У7.
У13А - сталь углеродистая инструментальная высококачественная спокойная заэвтектоидная, содержание углерода 1,3%.
У7 - сталь углеродистая инструментальная качественная спокойная доэвтектоидная, содержание углерода 0,7%.
40Х
РЕФЛЕКСИЯ
40Х
РЕФЛЕКСИЯ
Сталь легированная конструкционная качественная спокойная, содержание углерода 0,20%, хрома до 1,5%

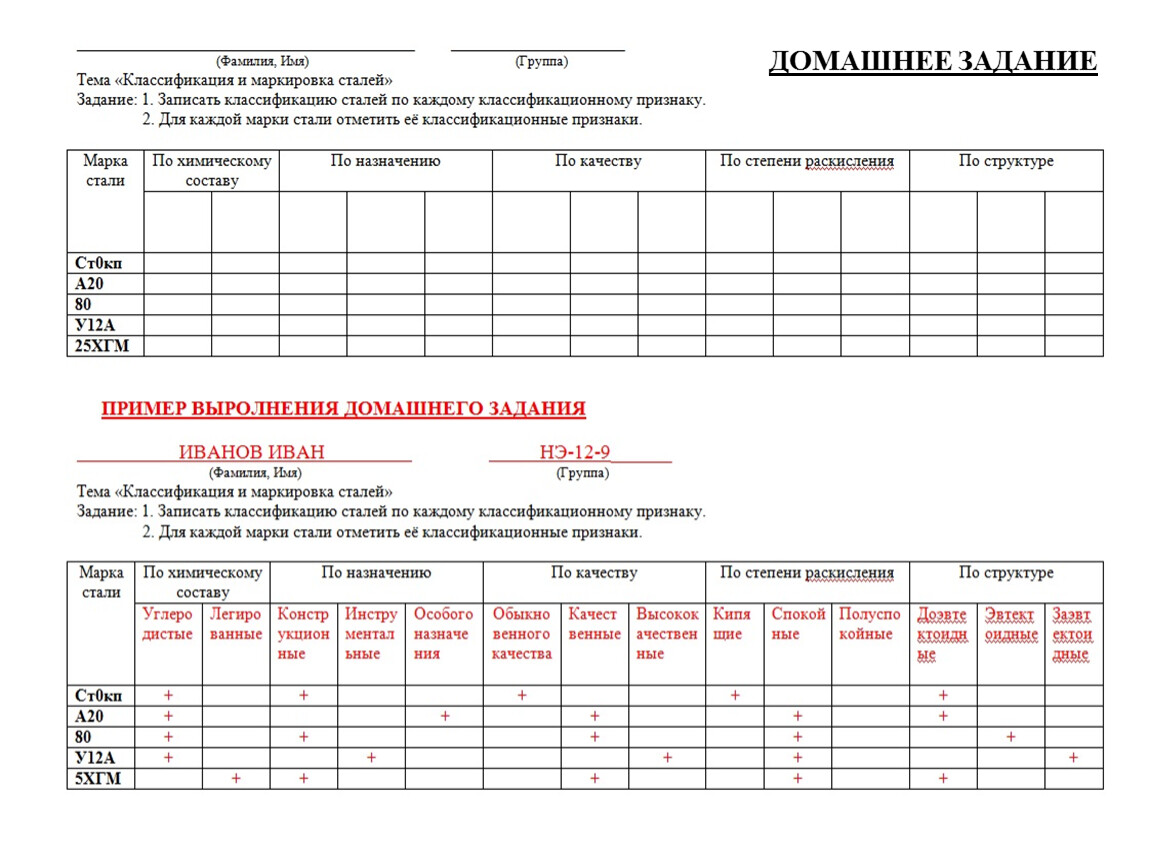

ДОМАШНЕЕ ЗАДАНИЕ
