ГАПОУ СО КАМЕНСК-УРАЛЬСКИЙ РАДИОТЕХНИЧЕСКИЙ

ГАПОУ СО КАМЕНСК-УРАЛЬСКИЙ РАДИОТЕХНИЧЕСКИЙ

ГАПОУ СО КАМЕНСК-УРАЛЬСКИЙ РАДИОТЕХНИЧЕСКИЙ ТЕХНИКУМ

Материаловедение

Преподаватель: Лесюк В.С.

Классификация сталей. Преподаватель:

Классификация сталей. Преподаватель:

Классификация сталей.



Преподаватель: Лесюк В.С.

Сталью называется сплав железа с углеродом, в котором углерода содержится не более 2,14%

Сталью называется сплав железа с углеродом, в котором углерода содержится не более 2,14%


Сталью называется сплав железа с углеродом, в котором углерода содержится не более 2,14%.

Преподаватель: Лесюк В.С.

Презентация урока по дисциплине "Материаловедение" тема "Стали"

Презентация урока по дисциплине "Материаловедение" тема "Стали"

Стали классифицируются по : - химическому составу; - по качеству; -по виду термической обработке; - способу раскисления; - назначению

Стали классифицируются по : - химическому составу; - по качеству; -по виду термической обработке; - способу раскисления; - назначению

Стали классифицируются по :
- химическому составу;
- по качеству;
-по виду термической обработке;
- способу раскисления;
- назначению.

Преподаватель: Лесюк В.С.

В зависимости от химического состава стали делятся на углеродистые и легированные

В зависимости от химического состава стали делятся на углеродистые и легированные

В зависимости от химического состава стали делятся на углеродистые и легированные.
Углеродистые стали: малоуглеродистыми, с содержащими углерода менее 0,25%;
среднеуглеродистыми, содержание углерода составляет 0,25-0,60%;
высокоуглеродистыми, в которых содержание углерода превышает 0,60%.

Преподаватель: Лесюк В.С.

Легированные стали подразделяют на: низколегированные содержание легирующих элементов до 2,5% среднелегированные, в их состав входят от 2,5 до 10% легирующих элементов; высоколегированные, которые содержат свыше…

Легированные стали подразделяют на: низколегированные содержание легирующих элементов до 2,5% среднелегированные, в их состав входят от 2,5 до 10% легирующих элементов; высоколегированные, которые содержат свыше…

Легированные стали подразделяют на:
низколегированные содержание легирующих элементов до 2,5%
среднелегированные, в их состав входят от 2,5 до 10% легирующих элементов;
высоколегированные, которые содержат свыше 10% легирующих элементов.

Преподаватель: Лесюк В.С.

В основе классификации сталей по качеству положено содержание вредных примесей – серы и фосфора

В основе классификации сталей по качеству положено содержание вредных примесей – серы и фосфора

В основе классификации сталей по качеству положено содержание вредных примесей – серы и фосфора.




Преподаватель: Лесюк В.С.

Допустимое содержание серы (S) и фосфора (P): в стали обыкновенного качества –

Допустимое содержание серы (S) и фосфора (P): в стали обыкновенного качества –



Допустимое содержание серы (S) и фосфора (P):
в стали обыкновенного качества – S-0,05%, P-0,04%;
в качественной стали – S-0,04%, P-0,035%;
в высококачественной стали – S-0,025%, P-0,025%;(обозначаются буквой А в конце марки стали);
в особокачественной стали S-0,015%, P-0,025% (буквой Ш в конце марки стали).


Преподаватель: Лесюк В.С.

В основу классификации сталей по виду термической обработки и назначению легло содержание углерода:

В основу классификации сталей по виду термической обработки и назначению легло содержание углерода:

В основу классификации сталей по виду термической обработки и назначению легло содержание углерода:
Улучшаемые;
Цементуемые;
Пружинные;
Инструментальные.


Преподаватель: Лесюк В.С.

Улучшаемые – стали с содержанием углерода до 0,3-0,5% - среднеуглеро-дистые;

Улучшаемые – стали с содержанием углерода до 0,3-0,5% - среднеуглеро-дистые;

Улучшаемые – стали с содержанием углерода до 0,3-0,5% - среднеуглеро-дистые;
Цементуемые – стали с содержанием углерода до 0,3% - низкоуглеродистые;
Пружинные – стали с содержанием углерода 0,5-0,7%, предназначены для изготовления упругих элементов;
Инструментальные – стали с содержанием углерода более 0,7%.

Преподаватель: Лесюк В.С.

По степени раскисления углеродистые стали бывают: - спокойные; - полуспокойные; - кипящие

По степени раскисления углеродистые стали бывают: - спокойные; - полуспокойные; - кипящие

По степени раскисления углеродистые стали бывают:
- спокойные;
- полуспокойные;
- кипящие.




Преподаватель: Лесюк В.С.

По назначению стали бывают:

По назначению стали бывают:

По назначению стали бывают:
Конструкционные, предназначенные для изготовления строительных и машиностроительных изделий.


Преподаватель: Лесюк В.С.

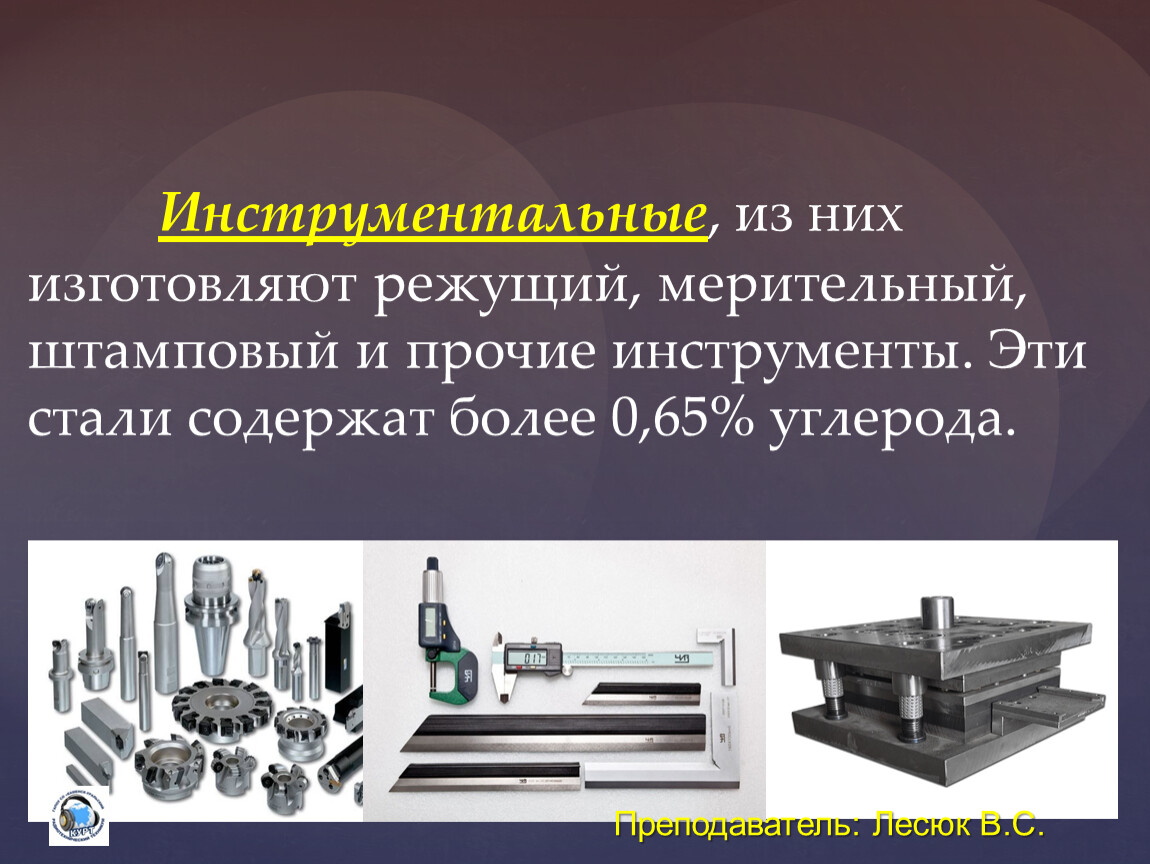

Инструментальные , из них изготовляют режущий, мерительный, штамповый и прочие инструменты

Инструментальные , из них изготовляют режущий, мерительный, штамповый и прочие инструменты


Инструментальные, из них изготовляют режущий, мерительный, штамповый и прочие инструменты. Эти стали содержат более 0,65% углерода.



Преподаватель: Лесюк В.С.

По назначению стали бывают:

По назначению стали бывают:

По назначению стали бывают:
С особыми физическими свойствами, например, с определенными магнитными характеристиками или малым коэффициентом линейного расширения: электротехническая сталь.



Преподаватель: Лесюк В.С.

С особыми химическими свойствами , например, нержавеющие, жаростойкие или жаропрочные стали

С особыми химическими свойствами , например, нержавеющие, жаростойкие или жаропрочные стали

С особыми химическими свойствами, например, нержавеющие, жаростойкие или жаропрочные стали.



Преподаватель: Лесюк В.С.

В зависимости от назначения и гарантируемых показателей сталь подразделяется на три группы : группа

В зависимости от назначения и гарантируемых показателей сталь подразделяется на три группы : группа

В зависимости от назначения и гарантируемых показателей сталь подразделяется на три группы:
группа А — поставляемая по механическим свойствам;
группа Б — поставляемая по химическому составу;
группа В — поставляемая по механическим свойствам с отдельными требованиями по химическому составу.

Преподаватель: Лесюк В.С.

Группа А. Стали обыкновенного качества, постав-ляемые по механическим свойствам без уточнения химического состава

Группа А. Стали обыкновенного качества, постав-ляемые по механическим свойствам без уточнения химического состава


Группа А.
Стали обыкновенного качества, постав-ляемые по механическим свойствам без уточнения химического состава. Стали этой группы маркируются буквами Ст и цифрами – 0, 1, 2, 3, 4, 5, 6. Чем выше число тем выше прочность стали.
Для обозначения категории к маркиров-ке добавляют номер категории:
Ст3пс, Ст3.
Первую категорию не указывают

Преподаватель: Лесюк В.С.

Группа Б. Стали , поставляемые с гарантируемым химическим составом

Группа Б. Стали , поставляемые с гарантируемым химическим составом

Группа Б.
Стали , поставляемые с гарантируемым химическим составом. Маркируются индексам Б, буквами Ст и цифрами – 1, 2, 3, 4, 5. Чем больше цифра, тем выше содержание углерода. В конце маркировки указывается номер категории:
БСт1, БСт 3кп.

Преподаватель: Лесюк В.С.

Группа В. Стали , поставляемые с гарантируемым химическим составом

Группа В. Стали , поставляемые с гарантируемым химическим составом

Группа В.
Стали , поставляемые с гарантируемым химическим составом. Маркируются индексам В, буквами Ст и цифрами – 1, 2, 3, 4, 5. Чем больше цифра, тем выше содержание углерода:
ВСт2, ВСт 3кп.

Преподаватель: Лесюк В.С.

Стали обыкновенного качества применяют для изготовления стальных конструкций, арматуры и других деталей машин в виде проката: балок, швеллеров, прутков, листов и т

Стали обыкновенного качества применяют для изготовления стальных конструкций, арматуры и других деталей машин в виде проката: балок, швеллеров, прутков, листов и т

Стали обыкновенного качества применяют для изготовления стальных конструкций, арматуры и других деталей машин в виде проката: балок, швеллеров, прутков, листов и т.п.
Качественные углеродистые стали маркируют цифрами 10,20,45, которые показывают среднее содержание углерода в сотых долях.

Преподаватель: Лесюк В.С.

Качественные стали маркируют следующим образом: в начале марки указывают содержание углерода цифрой, соответствующей его средней концентрации; а) в сотых долях процента для сталей, содержащих до…

Качественные стали маркируют следующим образом: в начале марки указывают содержание углерода цифрой, соответствующей его средней концентрации; а) в сотых долях процента для сталей, содержащих до…

Качественные стали маркируют следующим образом:
в начале марки указывают содержание углерода цифрой, соответствующей его средней концентрации;
а) в сотых долях процента для сталей, содержащих до 0,65% углерода;
05кп – сталь углеродистая качественная, кипящая, содержит 0,05% С;
60 – сталь углеродистая качественная, спокойная, содержит 0,60% С;

Преподаватель: Лесюк В.С.

У" : У7 – углеродистая инструментальная, качественная сталь, содержащая 0,7%

У" : У7 – углеродистая инструментальная, качественная сталь, содержащая 0,7%

б) в десятых долях процента для индустриальных сталей, которые дополнительно снабжаются буквой "У":
У7 – углеродистая инструментальная, качественная сталь, содержащая 0,7% С, спокойная;
У12 - углеродистая инструментальная, качественная сталь, спокойная содержит 1,2% С;

Преподаватель: Лесюк В.С.

Автоматные стали. Содержат повышенное содержание серы(до 0,15÷0,3%) и фосфора (0,05÷0,15%)

Автоматные стали. Содержат повышенное содержание серы(до 0,15÷0,3%) и фосфора (0,05÷0,15%)

Автоматные стали.
Содержат повышенное содержание серы(до 0,15÷0,3%) и фосфора (0,05÷0,15%). В связи с этим автоматные стали хорошо обрабатываются резанием и при этом получается высокое качество поверхности.
Маркируются буквой А и цифрами содержания углерода в сотых долях процента, при содержании марганца добавляется буква Г:
А12, А20, А30Г

Автоматную сталь применяют для изготовления болтов, гаек, винтов и других метизов

Автоматную сталь применяют для изготовления болтов, гаек, винтов и других метизов

Автоматную сталь применяют для изготовления болтов, гаек, винтов и других метизов.






Преподаватель: Лесюк В.С.

Легированные стали Преподаватель:

Легированные стали Преподаватель:

Легированные стали




Преподаватель: Лесюк В.С.

Элементы, которые вводят в сталь в определенных концентрациях с целью изменения ее строения и свойства, называют легирующими элементами

Элементы, которые вводят в сталь в определенных концентрациях с целью изменения ее строения и свойства, называют легирующими элементами

Элементы, которые вводят в сталь в определенных концентрациях с целью изменения ее строения и свойства, называют легирующими элементами.




Преподаватель: Лесюк В.С.

Конструкционные стали. Преподаватель:

Конструкционные стали. Преподаватель:



Конструкционные стали.





Преподаватель: Лесюк В.С.

Первые цифры в маркировке конструкционных сталей показывают среднее содержание углерода в сотых долях процента

Первые цифры в маркировке конструкционных сталей показывают среднее содержание углерода в сотых долях процента


Первые цифры в маркировке конструкционных сталей показывают среднее содержание углерода в сотых долях процента. Цифры, идущие после букв, указывают среднее содержание данного легирующего элемента. Если содержание элемента равно примерно1%, то цифра отсутствует. В высококачественных сталях в конце обозначения ставят букву А.

Преподаватель: Лесюк В.С.

ХГСА 0,28÷0,35% С; 0,8÷1,1% Сr; 0,9÷1,2%

ХГСА 0,28÷0,35% С; 0,8÷1,1% Сr; 0,9÷1,2%

30ХГСА
0,28÷0,35% С;
0,8÷1,1% Сr;
0,9÷1,2% Mn;
0,8÷1,2% Si.

Преподаватель: Лесюк В.С.

Расшифруйте самосоятельно: 12ХН3А; 30ХГСА; 19ХГН; 08Х21Н6М2Т; 09Х16Н15М3Б

Расшифруйте самосоятельно: 12ХН3А; 30ХГСА; 19ХГН; 08Х21Н6М2Т; 09Х16Н15М3Б


Расшифруйте самосоятельно:

12ХН3А;
30ХГСА;
19ХГН;

08Х21Н6М2Т;
09Х16Н15М3Б.

Преподаватель: Лесюк В.С.

ХНЗА - содержание углерода - 0,12%, хрома - 1,0%, никеля - 3,0%, высокого качества; 30ХГСА -содержание углерода - 0,30%, хрома, марганца, кремния по одному проценту,…

ХНЗА - содержание углерода - 0,12%, хрома - 1,0%, никеля - 3,0%, высокого качества; 30ХГСА -содержание углерода - 0,30%, хрома, марганца, кремния по одному проценту,…


12ХНЗА- содержание углерода - 0,12%, хрома - 1,0%, никеля - 3,0%, высокого качества; 30ХГСА-содержание углерода - 0,30%, хрома, марганца, кремния по одному проценту, буква "А" обозначает высокое качество; 19ХГН-содержание углерода - 0,19%, хрома, марганца, никеля по одному проценту; 08Х21Н6М2Т-содержание углерода - 0,08%, хрома - 21%, никеля - 6%, молибдена - 2%, титана - до 1 процента. 09Х16Н15М3Б-содержание углерода - 0,09%, хрома - 16%, никеля - 15%, молибдена - 3,0%, ниобия - до 1 процента.

Преподаватель: Лесюк В.С.

Расшифровать маркировку: 20ХГ2С; 14Г2;

Расшифровать маркировку: 20ХГ2С; 14Г2;

Расшифровать маркировку:
20ХГ2С;
14Г2;
ХВГ.

Преподаватель: Лесюк В.С.

Маркировка сложнолегированных инструментальных сталей несколько отличается от маркировки конструкционных сталей:

Маркировка сложнолегированных инструментальных сталей несколько отличается от маркировки конструкционных сталей:

Маркировка сложнолегированных инструментальных сталей несколько отличается от маркировки конструкционных сталей:
Х12М
-1,45÷1,7% С;
11÷12,5% Cr;
0,5÷0,8% Mo

Преподаватель: Лесюк В.С.

Шарикоподшипниковые стали маркируют буквами –ШХ

Шарикоподшипниковые стали маркируют буквами –ШХ

Шарикоподшипниковые стали маркируют буквами –ШХ.
- ШХ15
Шарикоподшипниковая сталь;
0,95 - 1,05% - C;
1,3 - 1,65% - Cr;

быстрорежущие стали – буквой Р:

Преподаватель: Лесюк В.С.

Р, если в маркировке не указан

Р, если в маркировке не указан


быстрорежущие стали обозначаются буквой Р, если в маркировке не указан Cr, то в данной стали его количество не превышает 4.0%. Первой цифрой после буквы Р обозначается количество вольфрама:
Р6М5
Бысторежущая сталь;
0,8÷0,88% С;
5,5÷6,0% W;
3,0÷5,5% Мо

Спасибо за внимание!

Спасибо за внимание!

Спасибо за внимание!
