Презентация к уроку на тему:"Оборудование для очистки проката"

ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ОБОСОБЛЕННОЕ СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ «АЛЧЕВСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ» ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ЛУГАНСКОЙ НАРОДНОЙ РЕСПУБЛИКИ «ДОНБАССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Оборудование Оборудование для очистки проката для очистки проката МДК 01.02 Основное оборудование для производства МДК 01.02 сварных конструкций Специальность: 22.02.02 Сварочное производство, 1-й год Специальность: обучения Разработала: преподаватель   высшей  категории  АСК Дон ГТУ Шишкина Людмила Николаевна

Раздел программы №2: Технологическое оборудование для заготовительных операций

Тема урока: Оборудование для очистки проката

Цель: Обучающая: изучить строение и принцип действия оборудования для очистки проката Развивающая: освоение репродуктивных умений комплексного планирования профессиональных действий, выбора наиболее рационального их сочетания и чередования с учетом вида работы, развитие профессиональной самостоятельности и творческого поиска в ходе выполнения задач; развивать умение решения проблем, критически оценивать и принимать решения в нестандартных ситуациях; Воспитательная: формирование ответственного отношения к профессиональным обязанностям, уверенности в себе, умение работать в сотрудничестве, содействие созданию атмосферы взаимопомощи, бережного отношения к оборудованию. Методическая цель: активизация деятельности учащихся на уроке с помощью использования электронных учебных средств

специалисты Люди, владеющие навыками сварки занимать разные металла, могут должности:   рабочие- сварщики;  сварочного производства;  производства;  инструкторы;  приемщики сварных изделий.  сварочного среднего звена инженеры

Актуализация знаний ( экспресс- тестирование) 1. Источники питания сварочной дуги существуют двух типов: 1тип 2тип 2. Параметры, характеризующие источники питания сварочной дуги: 1. U х.х., В 2. U усл. раб., В 3. I ном., А •..., А 3.   Отношение max значения сварочного тока к его   min значению­ это… 4. График зависимости силы сварочного тока от напряжения- это… 5. Если одного источника питания недостаточно для питания сварочной дуги, то можно…

Сварочное производство — это Сварочное производство  комплекс технологических различных операций по изготовлению сварной конструкции в законченном виде. Комплекс состоит из следующих операций: 1 — заготовительные ; 2 — сборочные; 3 — сварочные; 4 — отделочные; 5 — вспомогательные; 6 — контрольные.

Заготовительные работы можно разделить на следующие группы: -очистка проката; - правка; - разметка; - резка; - гибка; - отверстий; - строгание кромок и сверление отверстий. штамповка и пробивка

Наиболее популярными очистки очистка или гидропескоструйная. является металла и щадящими методами пескоструйная тем самым Очистка песком состоит в том, что при помощи сжатого воздуха мелкий кварцевый песок направляют металла, на поверхность очищая ее от излишних остатков загрязнения. На данный момент пескоструйную очистку стараются заменять на гидропескоструйную, дробеструйную или дробе метную, так как эти способы очистки являются менее опасны и более экологичны. Гидропескоструйная очистка представляет собой также использование специально отобранного песка, только увлажненного, тогда частички пыли не витают в воздухе, что дает возможность считать этот способ очистки менее опасным.

Очистка листового проката на дробеметной установке, которая предназначена для очистки от окалины и ржавчины листа толщиной 3-40 мм, шириной до 2000мм, длиной до 8000мм, массой до 3000кг.

Дробеметная установка состоит из: 1-дробеметная камера; 2- дробеметные аппараты; 3- элеватор; 4-сепаратор; 5- расходный бункер; 6-очищаемый лист; 7- механизм передвижения листа; 8- загрузочная воронка; 9- вытяжной трубопровод; 10- вентилятор; 11- циклон;

Процесс очистки листа Процесс очистки листа Лист    устанавливается  вертикально  на  тележку  и  подается  в  дробеметную  камеру.  На  поверхность  листа  из  дробеметных  головок  под  действием  центробежной  силы  выбрасывается  с  большой скоростью чугунная круглая дробь размером 0,6­0,8мм.  Ударяясь  об  металл,  дробь  удаляет  загрязнения.  Затем  дробь  отраженная  от  поверхности  листа,  скатывается  по  стенкам  и  наклонному  полу  камеры  в  загрузочный  бункер  элеватора,  поднимается  элеватором  и  проходит  воздушный  сепаратор,  который очищает от грязи. Далее дробь через расходный бункер  вновь  поступает  в  дробеметные  аппараты.  Пыль  отсасывается  вентилятором.  Установка  обслуживается  оператором,  который  находится  у  пульта  управления  механизмами,  и  рабочим,  который укладывает и снимает   листы с помощью крана.

Установка обслуживается оператором, который находится у пульта управления механизмами, и рабочим, который укладывает и снимает листы с помощью крана. Производительность- 200м2/час Скорость движения листа-3 м/мин Расход дроби-12-15кг/час

Дробеметная установка для очистки листового и профильного проката модели 24581М http://www.amurlitmash.ru/gallery/video/24587

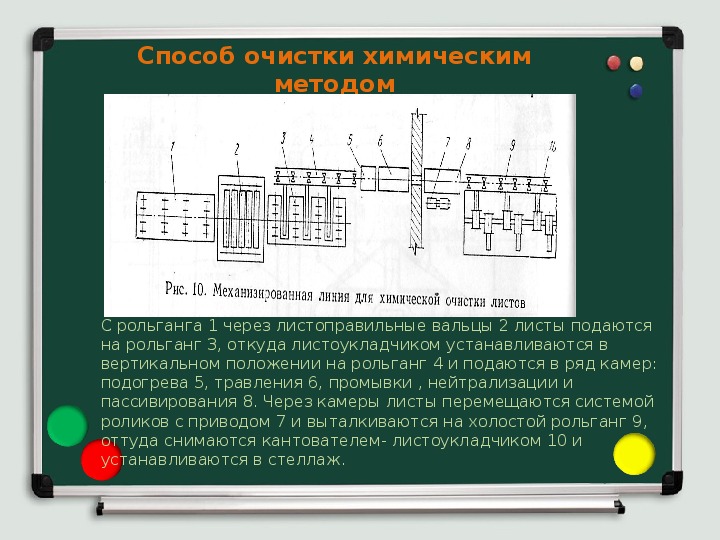

Способ очистки химическим методом С рольганга 1 через листоправильные вальцы 2 листы подаются на рольганг 3, откуда листоукладчиком устанавливаются в вертикальном положении на рольганг 4 и подаются в ряд камер: подогрева 5, травления 6, промывки , нейтрализации и пассивирования 8. Через камеры листы перемещаются системой роликов с приводом 7 и выталкиваются на холостой рольганг 9, оттуда снимаются кантователем- листоукладчиком 10 и устанавливаются в стеллаж.

Закрепление материала урока: 1. Распределите заготовительные по порядку их выполнения: операции резка разметка штамповка и пробивка отверстий очистка проката гибка правка строгание кромок и сверление отверстий

2. Какая заготовительная операция изображена на картинке?

3.  Чем  очищается  лист  в  дробеметной  установке? 4.  Назовите  которых  очищается  лист  на  линии  химической  очистки.  5.  Какой  метод  очистки  считается  более  экологичным? камеры,  в

Уровень  учебных  достижений Показатели оценки результата «5» «4» «3» «2» за глубокое и полное овладение содержанием учебного материала, в котором  студент легко ориентируется, умение связывать теорию с практикой, решать  практические задачи, высказывать и обосновывать свои суждения. Отличная  оценка предполагает грамотное, логическое изложение ответа, качественное  внешнее оформление если студент полно освоил учебный материал, ориентируется в изученном  материале, осознанно применяет знания для решения практических задач,  грамотно излагает ответ, но содержание и форма ответа имеют отдельные  если студент обнаруживает знания и понимание основных положений учебного  материала, но излагает его неполно, непоследовательно, допускает неточности в  определении понятий, в применении знаний для решения практических задач, не  неточности умеет доказательно обосновывать свои суждения если студент имеет разрозненные, бессистемные знания, не умеет выделять  главное и второстепенное, допускает ошибки в определении понятий,  искажающие их смысл, беспорядочно и неуверенно излагает материал, не может  применять знания для решения практических задач

в тех случаях, Преобразователи ржавчины применяют только когда качественную другими способами произвести невозможно, на пример при проведении ремонтных окрасочных работ в труднодоступных участках различных металлоконструкций. очистку

приходят На смену кустарным методам защиты стальных деталей и изделий от современные коррозии средства, Которые можно приобрести в хозяйственных магазинах. Эти средства выпускаются под разными названиями: «Антикор», «Преобразователь ржавчины» и др. Нанесенные на поверхность стальных деталей и изделий, они растворяют и удаляют тонкие налеты ржавчины, пассивируют поверхность металла, предохраняя его от дальнейшей коррозии. «Русас»,
