Презентация на тему: "Сборка плосколистовых конструкций" к учебному занятию по МДК 01.02 Основное оборудование для производства сварных конструкций. Специальность: 22.02.02 Сварочное производство, 1-й год обучения. Тема программы: "Оборудование для комплексной механизации и автоматизации сборки сварных конструкций". Тема урока: "Сборка плосколистовых конструкций". Презентация позволяет студентам более качественно и наглядно изучить тему урока.

сборка плосколистовых конструкций.pptx

ОБОСОБЛЕННОЕ СТРУКТУРНОЕ ПОДРАЗДЕЛЕНИЕ «АЛЧЕВСКИЙ СТРОИТЕЛЬНЫЙ КОЛЛЕДЖ» ГОСУДАРСТВЕННОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ ЛУГАНСКОЙ НАРОДНОЙ РЕСПУБЛИКИ «ДОНБАССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ» Оборудование для сборки плосколистовых конструкций МДК 01.02 Основное оборудование для производства сварных конструкций Специальность: 22.02.02 Сварочное производство, 1й обучения год Разработала: преподаватель высшей категории АСК Дон ГТУ Шишкина Людмила Николаевна

Оборудование для сборки плосколистовых конструкций

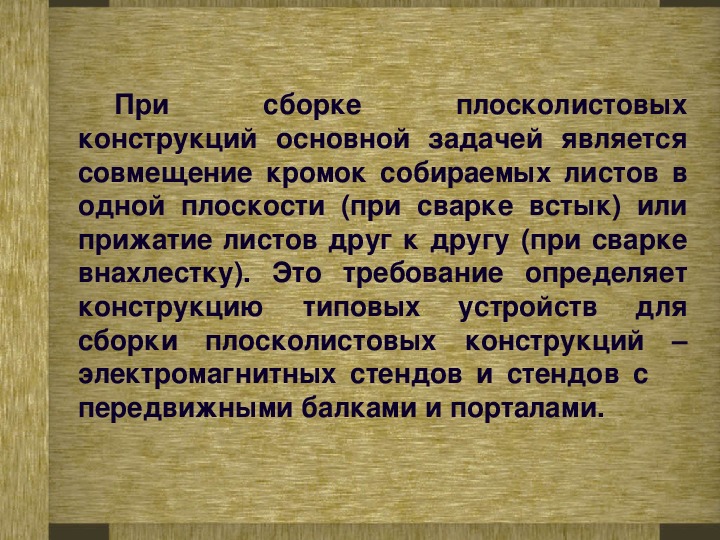

При сборке плосколистовых конструкций основной задачей является совмещение кромок собираемых листов в одной плоскости (при сварке встык) или прижатие листов друг к другу (при сварке внахлестку). Это требование определяет конструкцию типовых устройств для сборки плосколистовых конструкций – электромагнитных стендов и стендов с передвижными балками и порталами.

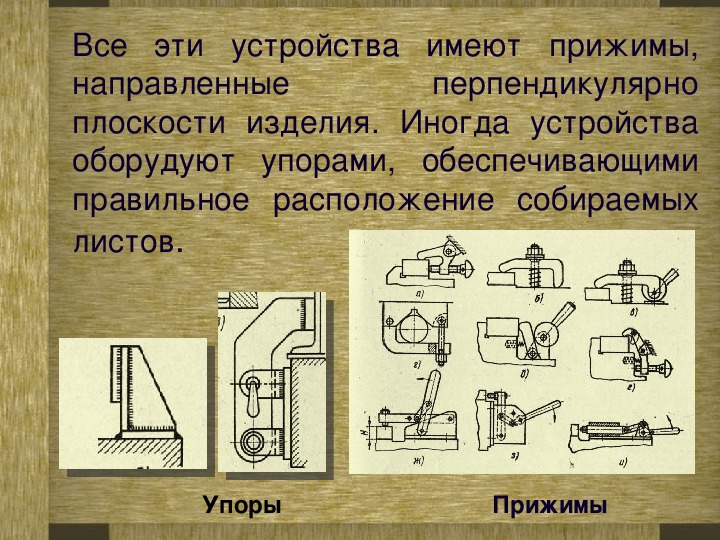

Все эти устройства имеют прижимы, перпендикулярно направленные плоскости изделия. Иногда устройства оборудуют упорами, обеспечивающими правильное расположение собираемых листов. Упоры Прижимы

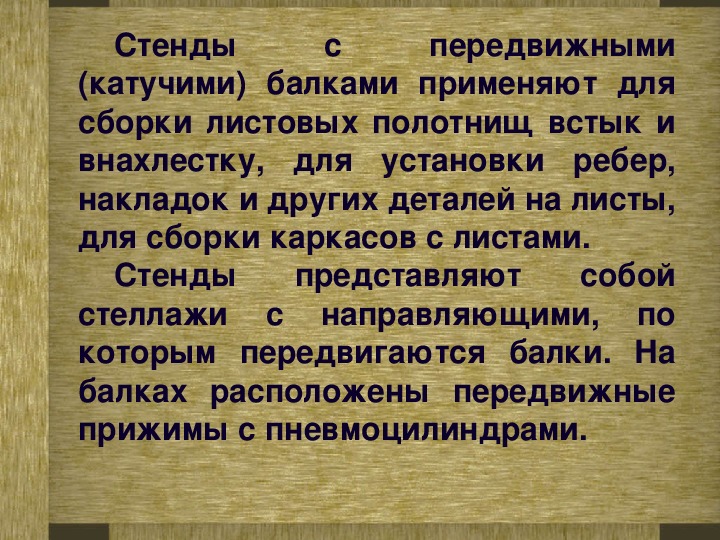

с Стенды передвижными (катучими) балками применяют для сборки листовых полотнищ встык и внахлестку, для установки ребер, накладок и других деталей на листы, для сборки каркасов с листами. Стенды представляют собой стеллажи с направляющими, по которым передвигаются балки. На балках расположены передвижные прижимы с пневмоцилиндрами.

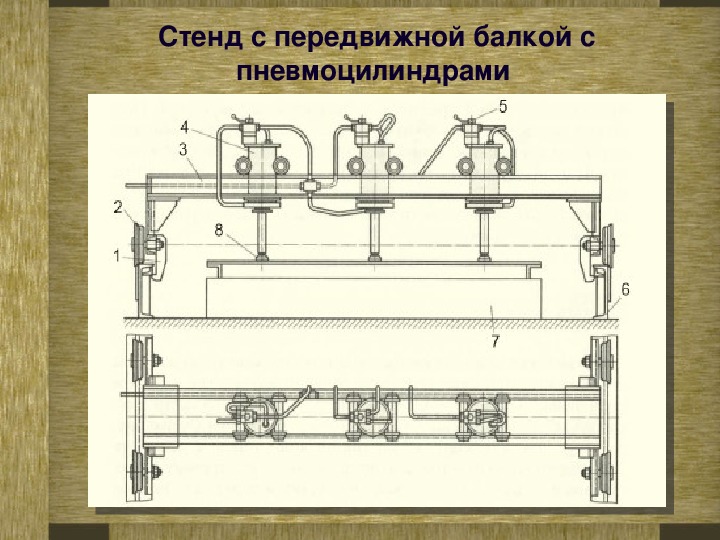

Стенд с передвижной балкой с пневмоцилиндрами

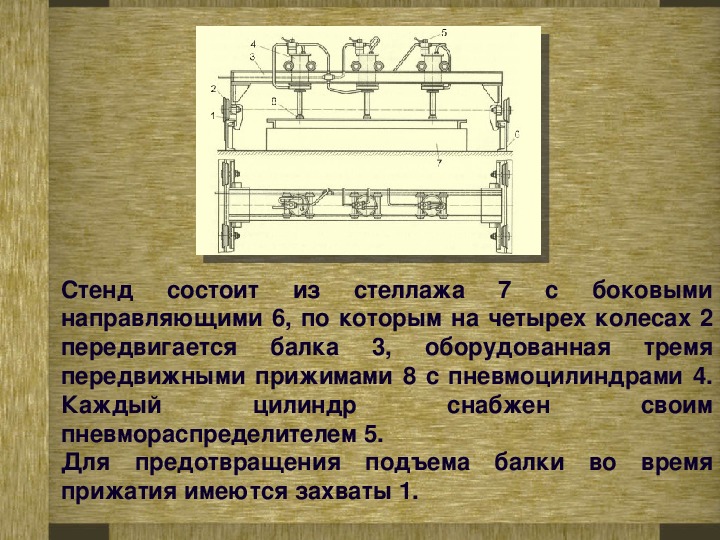

Стенд состоит из стеллажа 7 с боковыми направляющими 6, по которым на четырех колесах 2 тремя передвигается балка 3, оборудованная передвижными прижимами 8 с пневмоцилиндрами 4. Каждый своим пневмораспределителем 5. Для предотвращения подъема балки во время прижатия имеются захваты 1. цилиндр снабжен

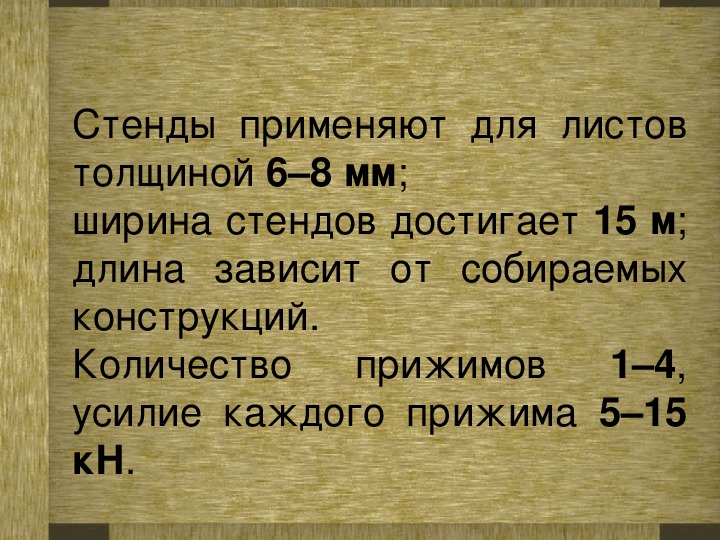

Стенды применяют для листов толщиной 6–8 мм; ширина стендов достигает 15 м; длина зависит от собираемых конструкций. 1–4, Количество усилие каждого прижима 5–15 кН. прижимов
