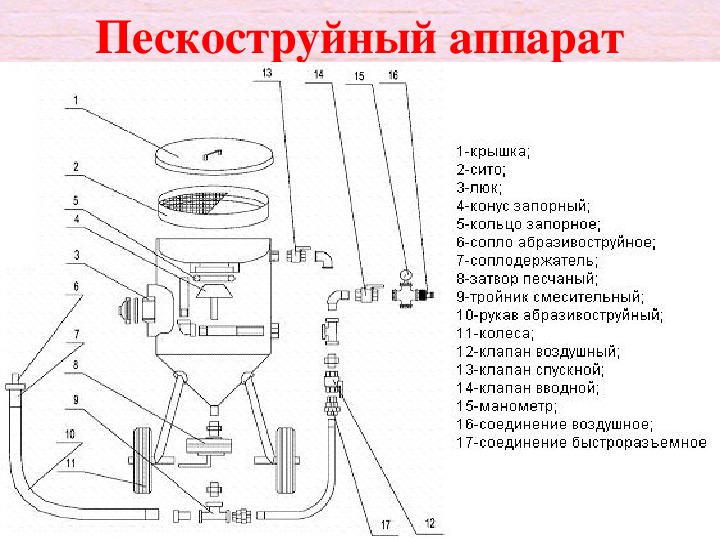

Пескоструйный аппарат
Выполнила мастер п/о
ГАПОУ ТО «Ишимский многопрофильный
техникум» отделение с. Викулово
Мехнина Елена Владимировна
МДК 04.02 Р3/3.2

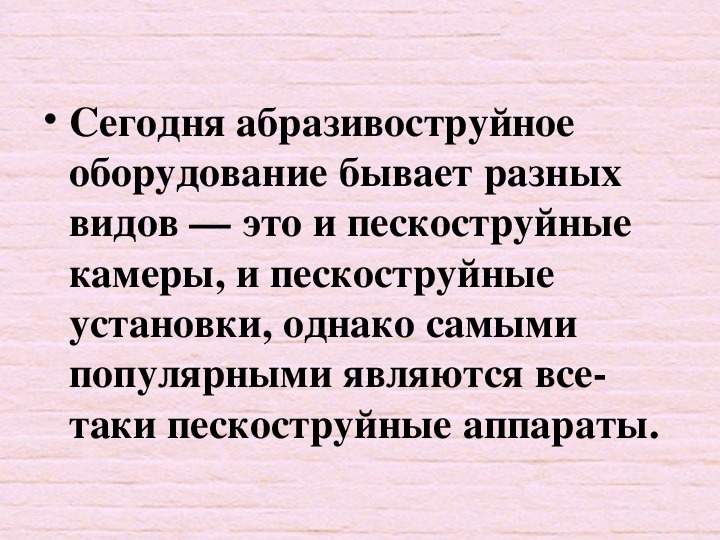

• Сегодня абразивоструйное
оборудование бывает разных
видов — это и пескоструйные
камеры, и пескоструйные
установки, однако самыми
популярными являются все
таки пескоструйные аппараты.

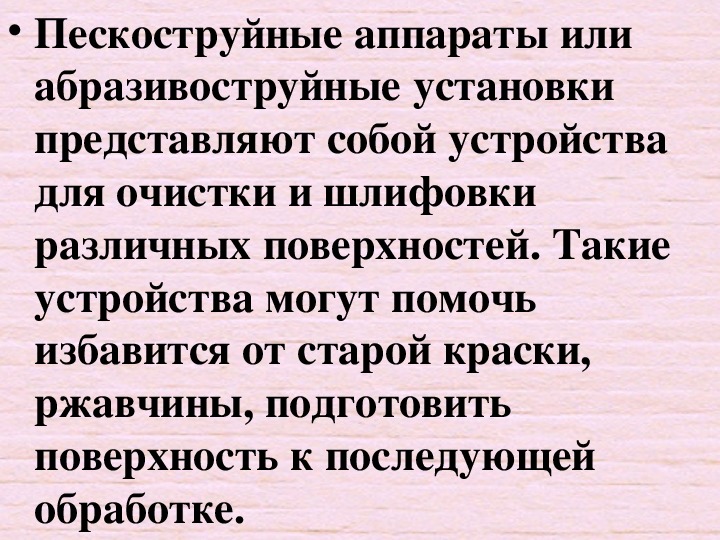

• Пескоструйные аппараты или
абразивоструйные установки
представляют собой устройства
для очистки и шлифовки
различных поверхностей. Такие
устройства могут помочь
избавится от старой краски,
ржавчины, подготовить
поверхность к последующей
обработке.

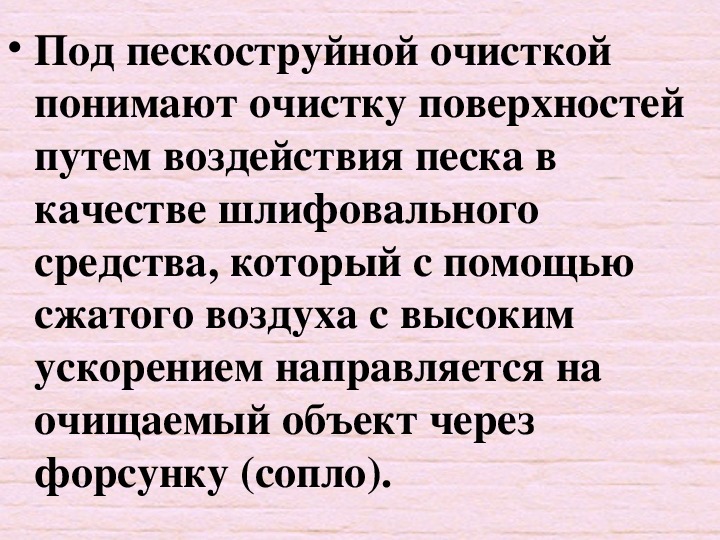

• Под пескоструйной очисткой
понимают очистку поверхностей
путем воздействия песка в
качестве шлифовального
средства, который с помощью
сжатого воздуха с высоким
ускорением направляется на
очищаемый объект через
форсунку (сопло).

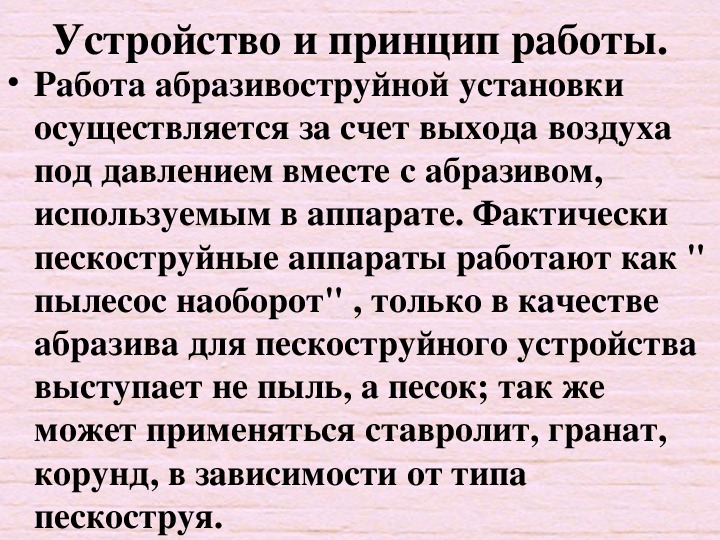

Устройство и принцип работы.
• Работа абразивоструйной установки
осуществляется за счет выхода воздуха
под давлением вместе с абразивом,
используемым в аппарате. Фактически
пескоструйные аппараты работают как "
пылесос наоборот" , только в качестве
абразива для пескоструйного устройства
выступает не пыль, а песок; так же
может применяться ставролит, гранат,
корунд, в зависимости от типа
пескоструя.

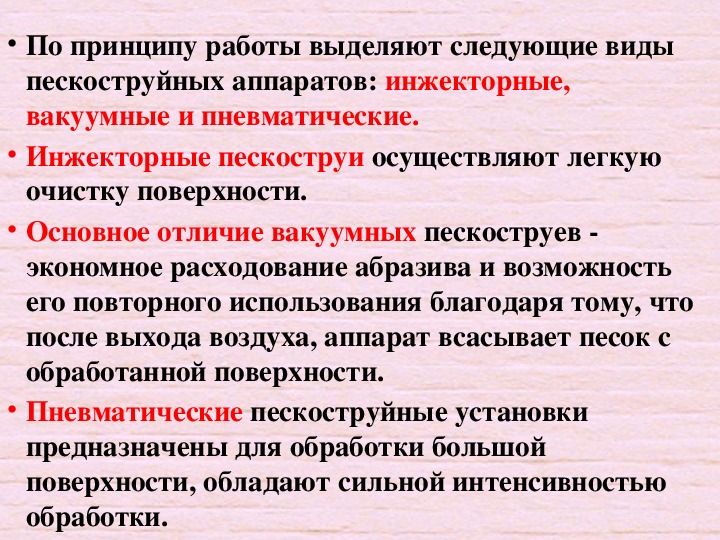

• По принципу работы выделяют следующие виды
пескоструйных аппаратов: инжекторные,
вакуумные и пневматические.
• Инжекторные пескоструи осуществляют легкую
очистку поверхности.
• Основное отличие вакуумных пескоструев
экономное расходование абразива и возможность
его повторного использования благодаря тому, что
после выхода воздуха, аппарат всасывает песок с
обработанной поверхности.
• Пневматические пескоструйные установки
предназначены для обработки большой
поверхности, обладают сильной интенсивностью
обработки.
Существует три вида аппаратов
• Пескоструйные аппараты, основанные
на принципе всасывания
В этих машинах воздух используется не
только для струи, но и для того, чтобы
подать материал по принципу
инжекции от контейнера (без
использования давления) к соплу.
Область применения:
Легкие работы по очистке, матирование
стекла, очистка тонких материалов,
удаление остатков краски и т.д.

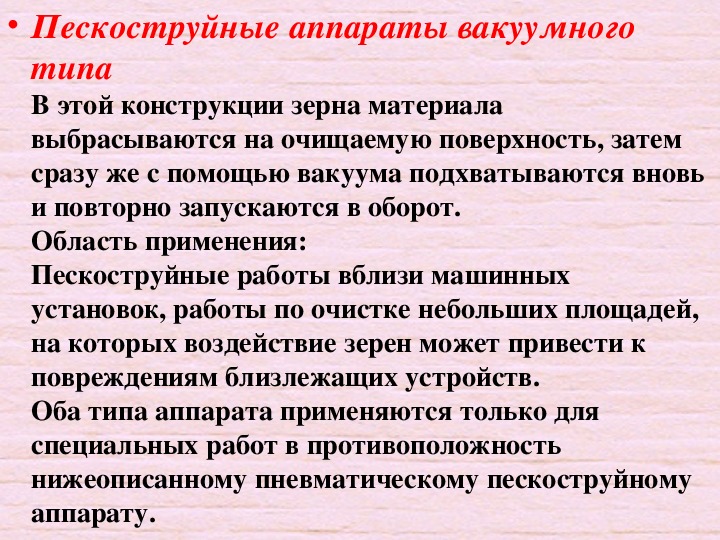

• Пескоструйные аппараты вакуумного
типа
В этой конструкции зерна материала
выбрасываются на очищаемую поверхность, затем
сразу же с помощью вакуума подхватываются вновь
и повторно запускаются в оборот.
Область применения:
Пескоструйные работы вблизи машинных
установок, работы по очистке небольших площадей,
на которых воздействие зерен может привести к
повреждениям близлежащих устройств.
Оба типа аппарата применяются только для
специальных работ в противоположность
нижеописанному пневматическому пескоструйному
аппарату.

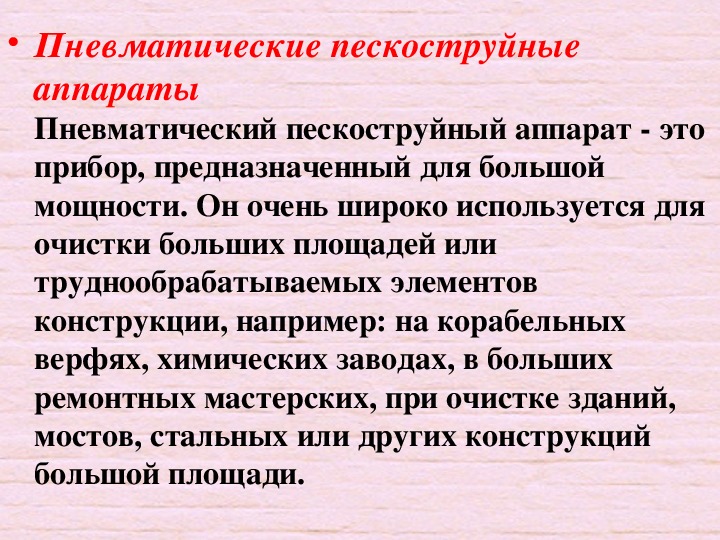

• Пневматические пескоструйные
аппараты
Пневматический пескоструйный аппарат это
прибор, предназначенный для большой
мощности. Он очень широко используется для
очистки больших площадей или
труднообрабатываемых элементов
конструкции, например: на корабельных
верфях, химических заводах, в больших
ремонтных мастерских, при очистке зданий,
мостов, стальных или других конструкций
большой площади.

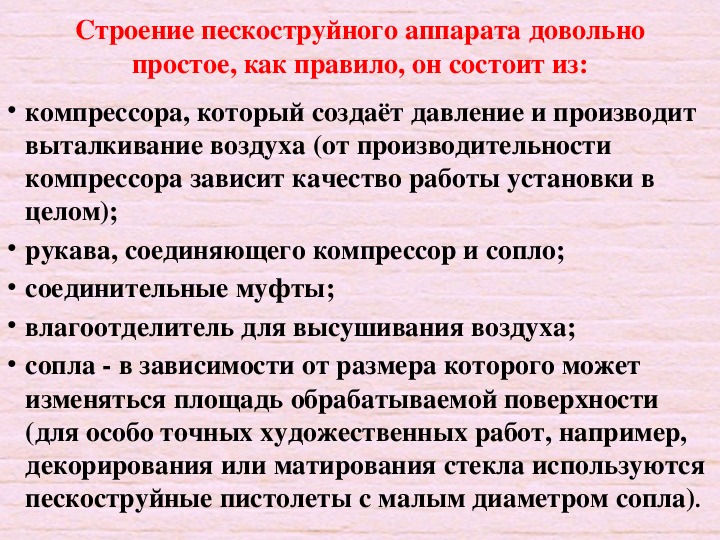

Строение пескоструйного аппарата довольно
простое, как правило, он состоит из:
• компрессора, который создаёт давление и производит
выталкивание воздуха (от производительности
компрессора зависит качество работы установки в
целом);
• рукава, соединяющего компрессор и сопло;
• соединительные муфты;
• влагоотделитель для высушивания воздуха;
• сопла в зависимости от размера которого может
изменяться площадь обрабатываемой поверхности
(для особо точных художественных работ, например,
декорирования или матирования стекла используются
пескоструйные пистолеты с малым диаметром сопла).

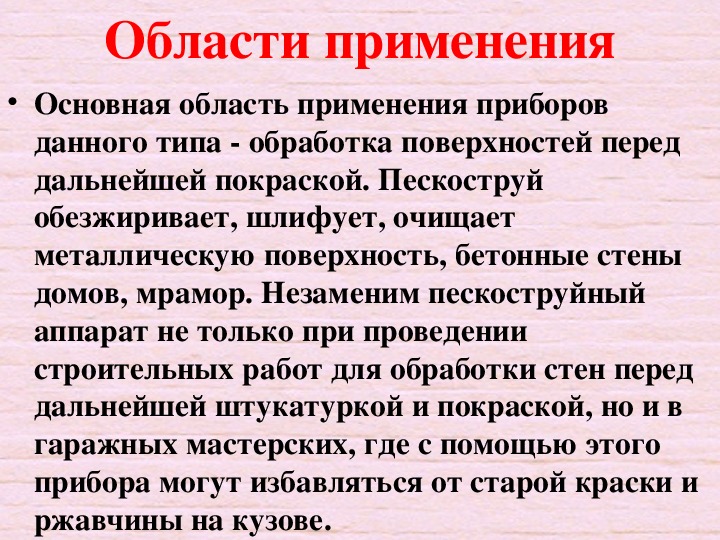

Области применения
• Основная область применения приборов
данного типа обработка поверхностей перед
дальнейшей покраской. Пескоструй
обезжиривает, шлифует, очищает
металлическую поверхность, бетонные стены
домов, мрамор. Незаменим пескоструйный
аппарат не только при проведении
строительных работ для обработки стен перед
дальнейшей штукатуркой и покраской, но и в
гаражных мастерских, где с помощью этого
прибора могут избавляться от старой краски и
ржавчины на кузове.

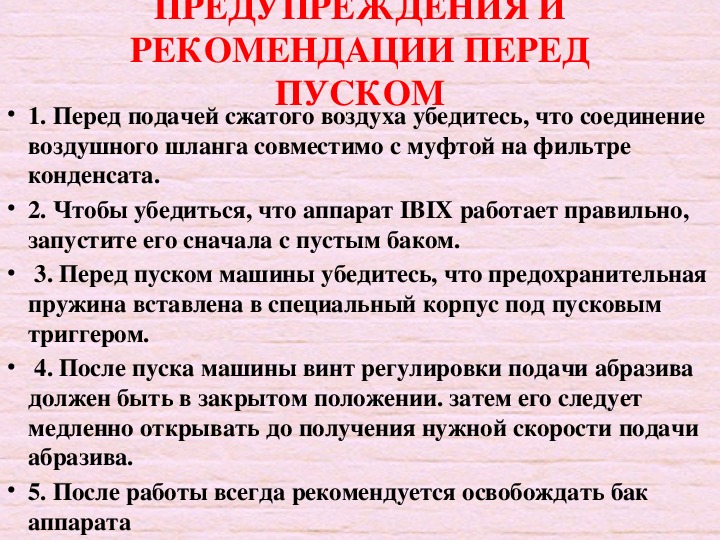

ПРЕДУПРЕЖДЕНИЯ И
РЕКОМЕНДАЦИИ ПЕРЕД
ПУСКОМ
• 1. Перед подачей сжатого воздуха убедитесь, что соединение
воздушного шланга совместимо с муфтой на фильтре
конденсата.
• 2. Чтобы убедиться, что аппарат IBIX работает правильно,
запустите его сначала с пустым баком.
• 3. Перед пуском машины убедитесь, что предохранительная
пружина вставлена в специальный корпус под пусковым
триггером.
• 4. После пуска машины винт регулировки подачи абразива
должен быть в закрытом положении. затем его следует
медленно открывать до получения нужной скорости подачи
абразива.
• 5. После работы всегда рекомендуется освобождать бак
аппарата

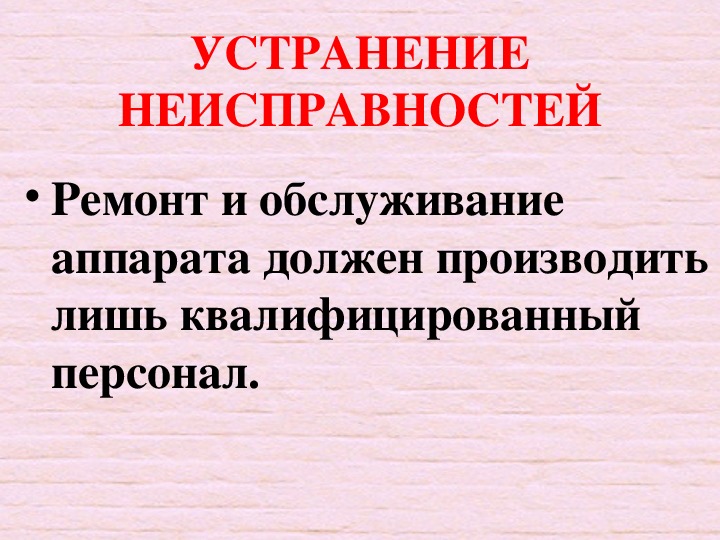

УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ
• Ремонт и обслуживание
аппарата должен производить
лишь квалифицированный
персонал.

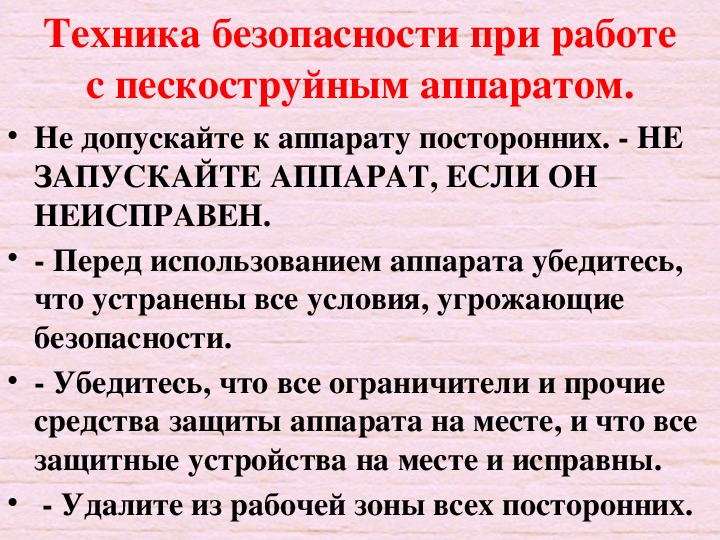

Техника безопасности при работе
с пескоструйным аппаратом.
• Не допускайте к аппарату посторонних. НЕ
ЗАПУСКАЙТЕ АППАРАТ, ЕСЛИ ОН
НЕИСПРАВЕН.
• Перед использованием аппарата убедитесь,
что устранены все условия, угрожающие
безопасности.
• Убедитесь, что все ограничители и прочие
средства защиты аппарата на месте, и что все
защитные устройства на месте и исправны.
• Удалите из рабочей зоны всех посторонних.
• Все работники, задействованные на
какомлибо этапе работы аппарата,
должны носить:
защитные очки,
маскуфильтр от попадания частиц
абразива в дыхательные пути,
шлем пескоструйщика,
специальный костюм, и
перчатки.
• Во время использования аппарата
всегда соблюдайте все предписания,
запреты и предупреждения:
Никогда не оставляйте аппарат без
присмотра.
Никогда не используйте аппарат под
действием алкоголя, наркотиков,
лекарств или сильной усталости.
Ясный ум является обязательным
условием для безопасной и
эффективной работы аппарата.
