Задания на устройство и принцип работы электромагнитных приборов  (20)

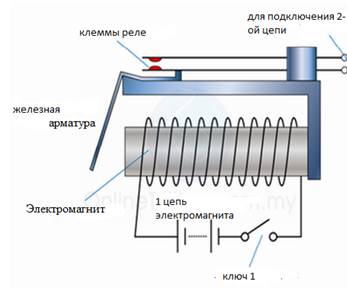

1.      Ниже вы видите любой электрический прибор .

а) Назовите устройство …………………………………………………………………

{1 }

b)  Опишите в кратце принцип работы данного устройства.

…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………  {4}

c)  На практике где применяют данный прибор ?

{1}

………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………….

2.      A)  Опишите любые три способа улучшения ЭДС, генерируемой генератором.



…………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………{3}

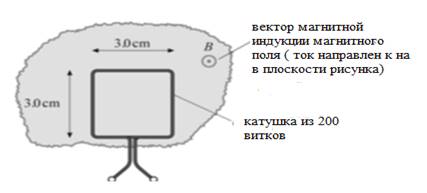

b) Плотность магнитного потока катушки в форме  квадрата составляет 40 мг в однородном магнитном поле. Плоскость упаковки перпендикулярна магнитному полю, и эта катушка состоит из 200 рулонов, а длина стенки катушки составляет 3,0 см.

Определите :

i ) магнитный поток, проходящий через одну обмотку [2]

ii) полный магнитный поток через катушку. [2]

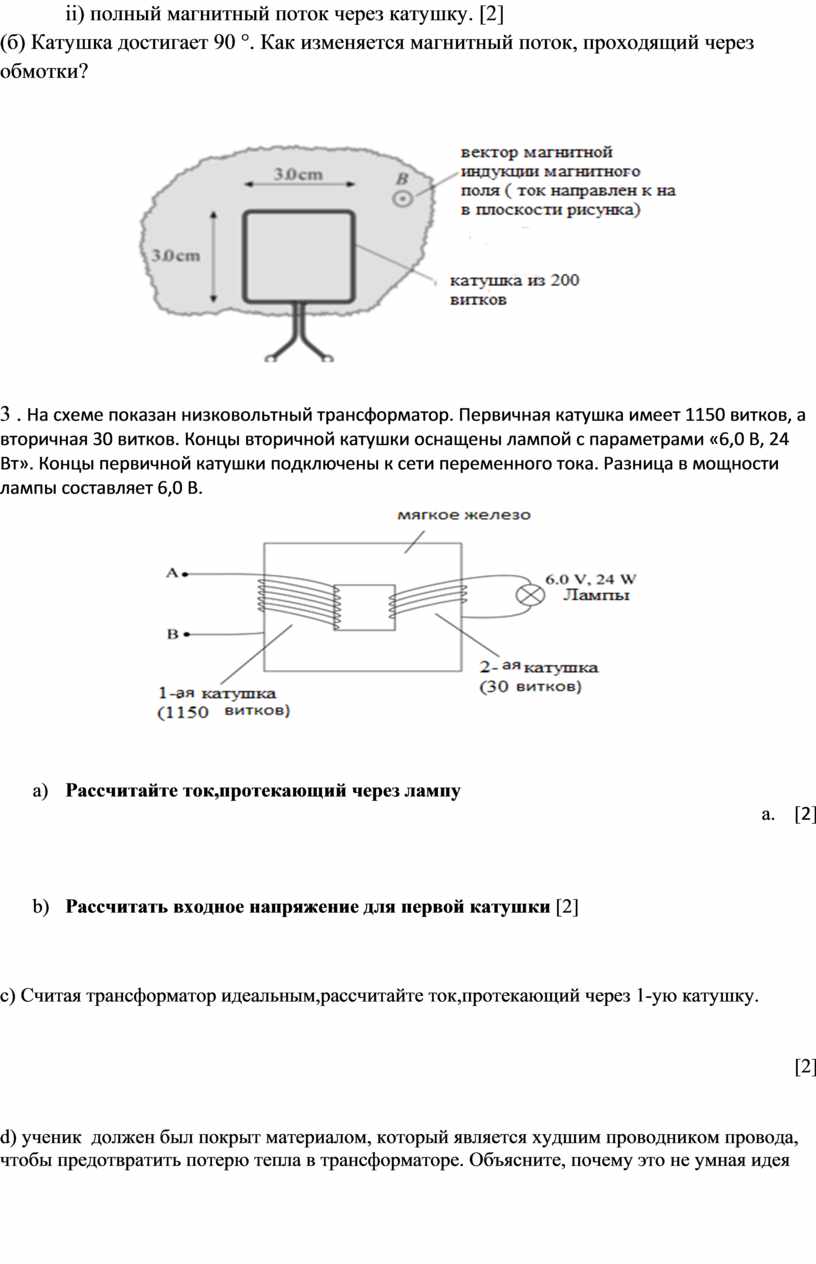

(б) Катушка достигает 90 °. Как изменяется магнитный поток, проходящий через обмотки?

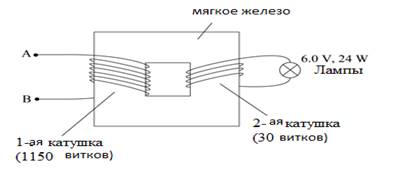

3 . На схеме показан низковольтный трансформатор. Первичная катушка имеет 1150 витков, а вторичная 30 витков. Концы вторичной катушки оснащены лампой с параметрами «6,0 В, 24 Вт». Концы первичной катушки подключены к сети переменного тока. Разница в мощности лампы составляет 6,0 В.

a)       Рассчитайте ток,протекающий через лампу

a.       [2]







b)      Рассчитать входное напряжение для первой катушки [2]



с) Считая трансформатор идеальным,рассчитайте ток,протекающий через 1-ую катушку.



[2]



d) ученик  должен был покрыт материалом, который является худшим проводником провода, чтобы предотвратить потерю тепла в трансформаторе. Объясните, почему это не умная идея









[1]

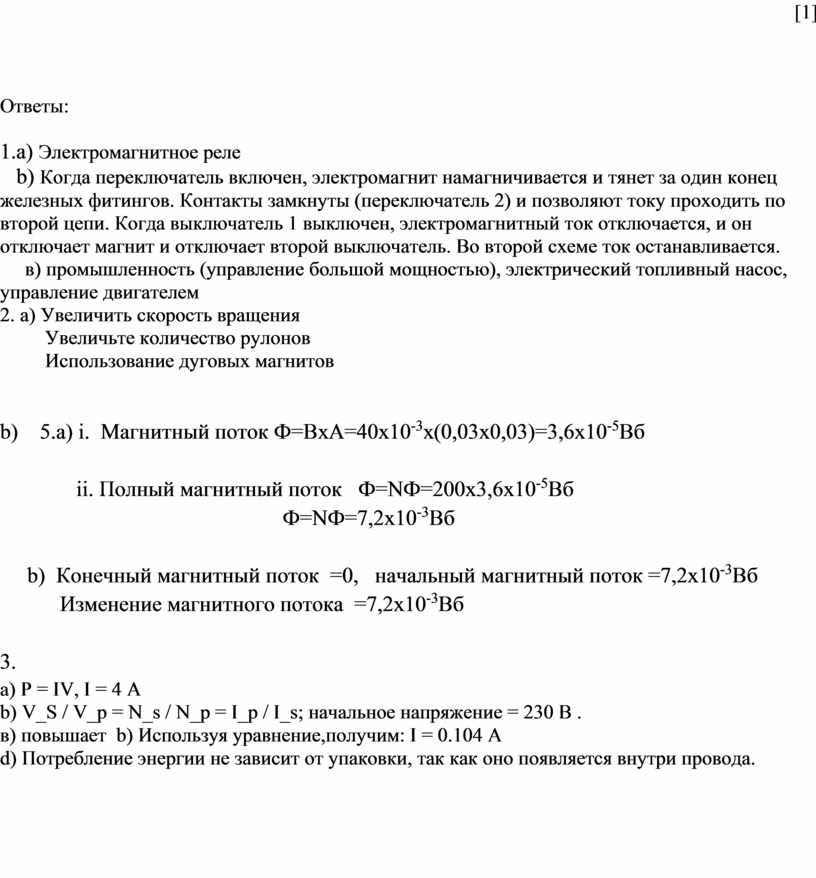

Ответы:

1.a) Электромагнитное реле

   b) Когда переключатель включен, электромагнит намагничивается и тянет за один конец железных фитингов. Контакты замкнуты (переключатель 2) и позволяют току проходить по второй цепи. Когда выключатель 1 выключен, электромагнитный ток отключается, и он отключает магнит и отключает второй выключатель. Во второй схеме ток останавливается.

     в) промышленность (управление большой мощностью), электрический топливный насос, управление двигателем

2. а) Увеличить скорость вращения

         Увеличьте количество рулонов

         Использование дуговых магнитов



b)    5.a) i.  Магнитный поток Ф=ВхА=40х10-3х(0,03х0,03)=3,6х10-5Вб



              ii. Полный магнитный поток   Ф=NФ=200х3,6х10-5Вб

                                                    Ф=NФ=7,2х10-3Вб



     b)  Конечный магнитный поток  =0,   начальный магнитный поток =7,2х10-3Вб

           Изменение магнитного потока  =7,2х10-3Вб



3.

а) Р = IV, I = 4 А

b) V_S / V_p = N_s / N_p = I_p / I_s; начальное напряжение = 230 В .

в) повышает  b) Используя уравнение,получим: I = 0.104 A

d) Потребление энергии не зависит от упаковки, так как оно появляется внутри провода.
