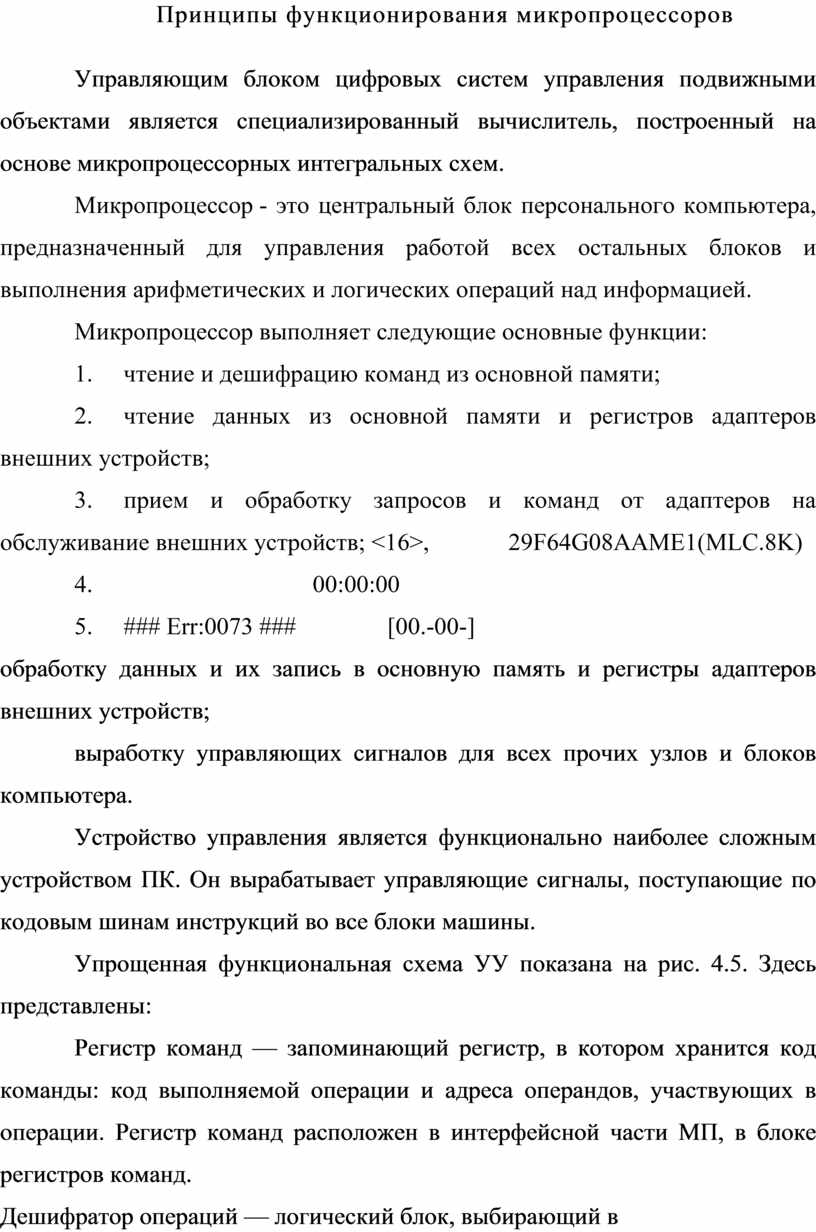

Принципы функционирования микропроцессоров

Управляющим блоком цифровых систем управления подвижными объектами является специализированный вычислитель, построенный на основе микропроцессорных интегральных схем.

Микропроцессор - это центральный блок персонального компьютера, предназначенный для управления работой всех остальных блоков и выполнения арифметических и логических операций над информацией.

Микропроцессор выполняет следующие основные функции:

1.            чтение и дешифрацию команд из основной памяти;

2.            чтение данных из основной памяти и регистров адаптеров внешних устройств;

3.            прием и обработку запросов и команд от адаптеров на обслуживание внешних устройств; <16>,             29F64G08AAME1(MLC.8K)

4.                                           00:00:00

5.            ### Err:0073 ###               [00.-00-]

обработку данных и их запись в основную память и регистры адаптеров внешних устройств;

выработку управляющих сигналов для всех прочих узлов и блоков компьютера.

Устройство управления является функционально наиболее сложным устройством ПК. Он вырабатывает управляющие сигналы, поступающие по кодовым шинам инструкций во все блоки машины.

Упрощенная функциональная схема УУ показана на рис. 4.5. Здесь представлены:

Регистр команд — запоминающий регистр, в котором хранится код команды: код выполняемой операции и адреса операндов, участвующих в операции. Регистр команд расположен в интерфейсной части МП, в блоке регистров команд.

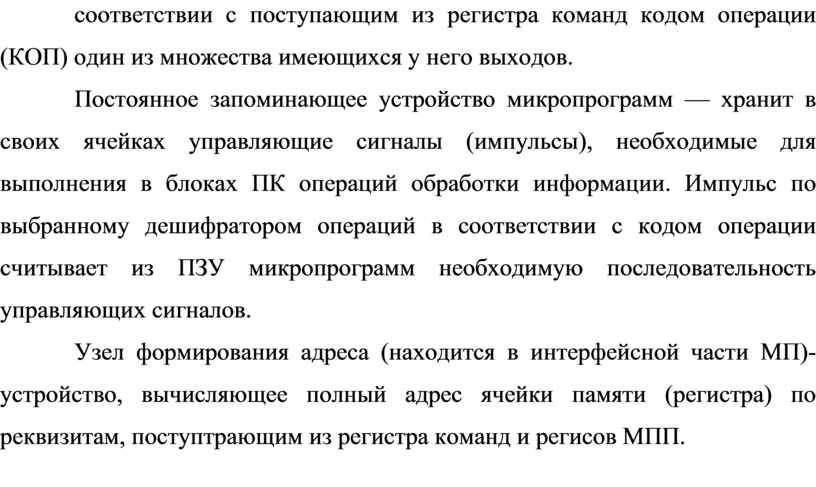

Дешифратор операций — логический блок, выбирающий в соответствии с поступающим из регистра команд кодом операции (КОП) один из множества имеющихся у него выходов.

Постоянное запоминающее устройство микропрограмм — хранит в своих ячейках управляющие сигналы (импульсы), необходимые для выполнения в блоках ПК операций обработки информации. Импульс по выбранному дешифратором операций в соответствии с кодом операции считывает из ПЗУ микропрограмм необходимую последовательность управляющих сигналов.

Узел формирования адреса (находится в интерфейсной части МП)- устройство, вычисляющее полный адрес ячейки памяти (регистра) по реквизитам, поступтрающим из регистра команд и регисов МПП.
