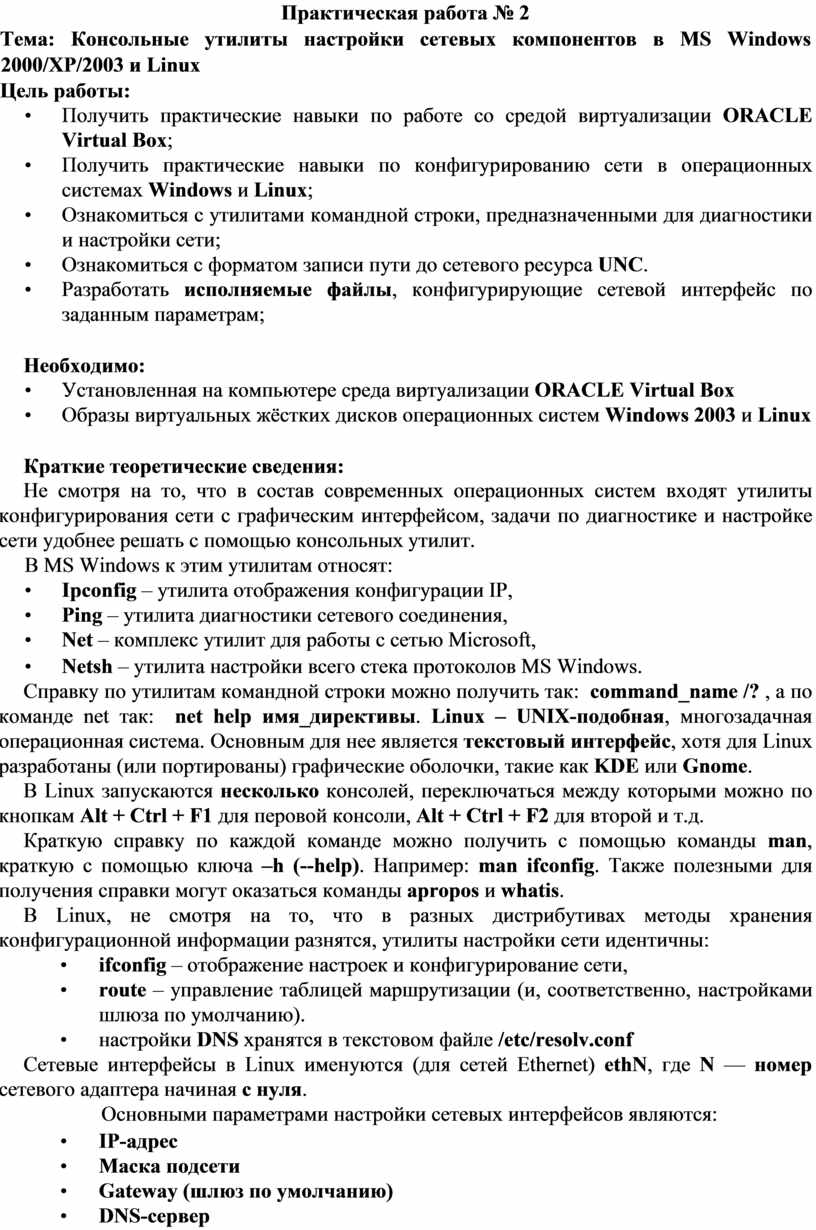

Практическая работа № 2

Тема: Консольные утилиты настройки сетевых компонентов в MS Windows 2000/XP/2003 и Linux

Цель работы:

•        Получить практические навыки по работе со средой виртуализации ORACLE Virtual Box;

•        Получить практические навыки по конфигурированию сети в операционных системах Windows и Linux;

•        Ознакомиться с утилитами командной строки, предназначенными для диагностики и настройки сети;

•        Ознакомиться с форматом записи пути до сетевого ресурса UNC.

•        Разработать исполняемые файлы, конфигурирующие сетевой интерфейс по заданным параметрам;

Необходимо:

•        Установленная на компьютере среда виртуализации ORACLE Virtual Box

•        Образы виртуальных жёстких дисков операционных систем Windows 2003 и Linux

Краткие теоретические сведения:

Не смотря на то, что в состав современных операционных систем входят утилиты конфигурирования сети с графическим интерфейсом, задачи по диагностике и настройке сети удобнее решать с помощью консольных утилит.

В MS Windows к этим утилитам относят:

•        Ipconfig – утилита отображения конфигурации IP,

•        Ping – утилита диагностики сетевого соединения,

•        Net – комплекс утилит для работы с сетью Microsoft,

•        Netsh – утилита настройки всего стека протоколов MS Windows.

Справку по утилитам командной строки можно получить так:  command_name /? , а по команде net так:  net help имя_директивы. Linux – UNIX-подобная, многозадачная операционная система. Основным для нее является текстовый интерфейс, хотя для Linux разработаны (или портированы) графические оболочки, такие как KDE или Gnome.

В Linux запускаются несколько консолей, переключаться между которыми можно по кнопкам Alt + Ctrl + F1 для перовой консоли, Alt + Ctrl + F2 для второй и т.д.

Краткую справку по каждой команде можно получить с помощью команды man, краткую с помощью ключа –h (--help). Например: man ifconfig. Также полезными для получения справки могут оказаться команды apropos и whatis.

В Linux, не смотря на то, что в разных дистрибутивах методы хранения конфигурационной информации разнятся, утилиты настройки сети идентичны:

•        ifconfig – отображение настроек и конфигурирование сети,

•        route – управление таблицей маршрутизации (и, соответственно, настройками шлюза по умолчанию).

•        настройки DNS хранятся в текстовом файле /etc/resolv.conf

Сетевые интерфейсы в Linux именуются (для сетей Ethernet) ethN, где N — номер сетевого адаптера начиная с нуля.

Основными параметрами настройки сетевых интерфейсов являются:

•        IP-адрес

•        Маска подсети

•        Gateway (шлюз по умолчанию)

•        DNS-сервер

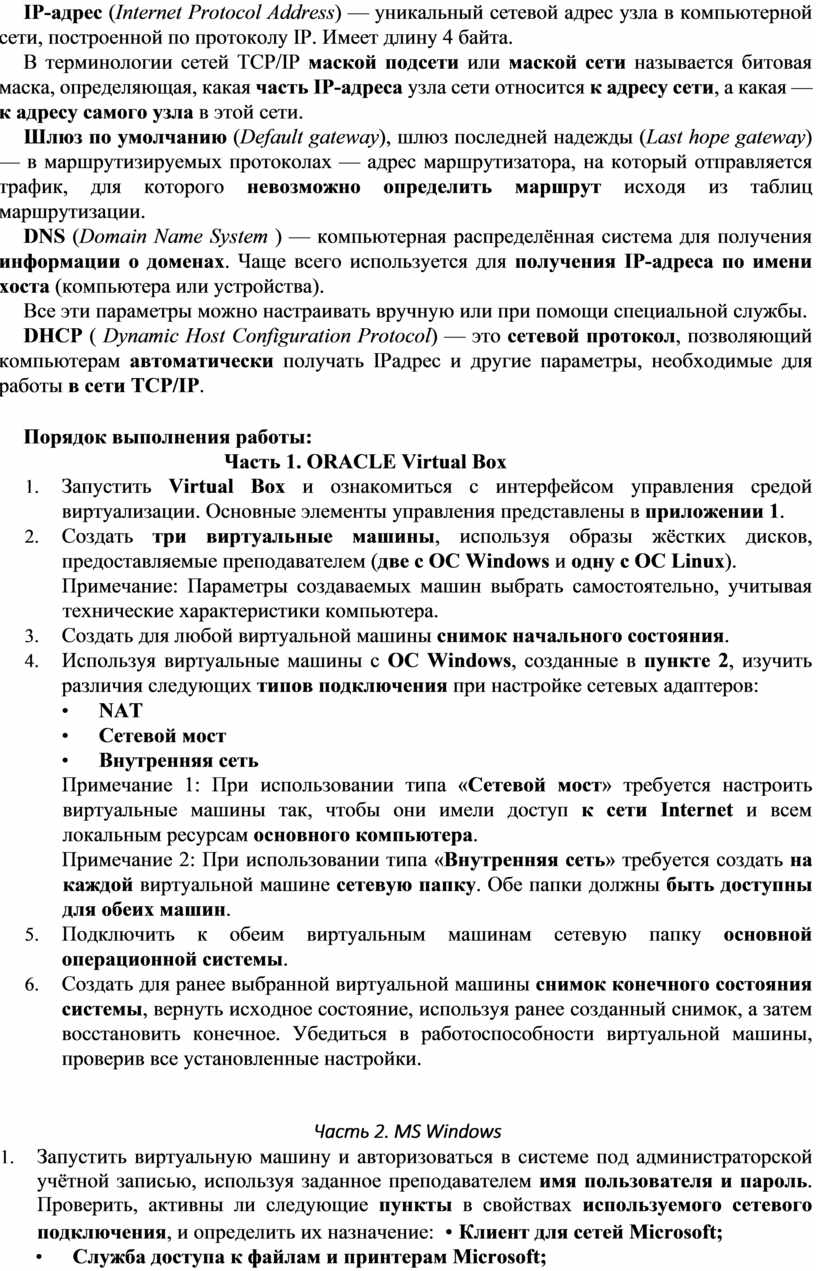

IP-адрес (Internet Protocol Address) — уникальный сетевой адрес узла в компьютерной сети, построенной по протоколу IP. Имеет длину 4 байта.

В терминологии сетей TCP/IP маской подсети или маской сети называется битовая маска, определяющая, какая часть IP-адреса узла сети относится к адресу сети, а какая — к адресу самого узла в этой сети.

Шлюз по умолчанию (Default gateway), шлюз последней надежды (Last hope gateway) — в маршрутизируемых протоколах — адрес маршрутизатора, на который отправляется трафик, для которого невозможно определить маршрут исходя из таблиц маршрутизации.

DNS (Domain Name System ) — компьютерная распределённая система для получения информации о доменах. Чаще всего используется для получения IP-адреса по имени хоста (компьютера или устройства).

Все эти параметры можно настраивать вручную или при помощи специальной службы.

DHCP ( Dynamic Host Configuration Protocol) — это сетевой протокол, позволяющий компьютерам автоматически получать IPадрес и другие параметры, необходимые для работы в сети TCP/IP.

Порядок выполнения работы:

Часть 1. ORACLE Virtual Box

1.         Запустить Virtual Box и ознакомиться с интерфейсом управления средой виртуализации. Основные элементы управления представлены в приложении 1.

2.         Создать три виртуальные машины, используя образы жёстких дисков, предоставляемые преподавателем (две с ОС Windows и одну с ОС Linux).

Примечание: Параметры создаваемых машин выбрать самостоятельно, учитывая технические характеристики компьютера.

3.         Создать для любой виртуальной машины снимок начального состояния.

4.         Используя виртуальные машины с ОС Windows, созданные в пункте 2, изучить различия следующих типов подключения при настройке сетевых адаптеров:

•        NAT

•        Сетевой мост

•        Внутренняя сеть

Примечание 1: При использовании типа «Сетевой мост» требуется настроить виртуальные машины так, чтобы они имели доступ к сети Internet и всем локальным ресурсам основного компьютера.

Примечание 2: При использовании типа «Внутренняя сеть» требуется создать на каждой виртуальной машине сетевую папку. Обе папки должны быть доступны для обеих машин.

5.         Подключить к обеим виртуальным машинам сетевую папку основной операционной системы.

6.         Создать для ранее выбранной виртуальной машины снимок конечного состояния системы, вернуть исходное состояние, используя ранее созданный снимок, а затем восстановить конечное. Убедиться в работоспособности виртуальной машины, проверив все установленные настройки.

Часть 2. MS Windows

1.         Запустить виртуальную машину и авторизоваться в системе под администраторской учётной записью, используя заданное преподавателем имя пользователя и пароль. Проверить, активны ли следующие пункты в свойствах используемого сетевого подключения, и определить их назначение:  • Клиент для сетей Microsoft;

•     Служба доступа к файлам и принтерам Microsoft;

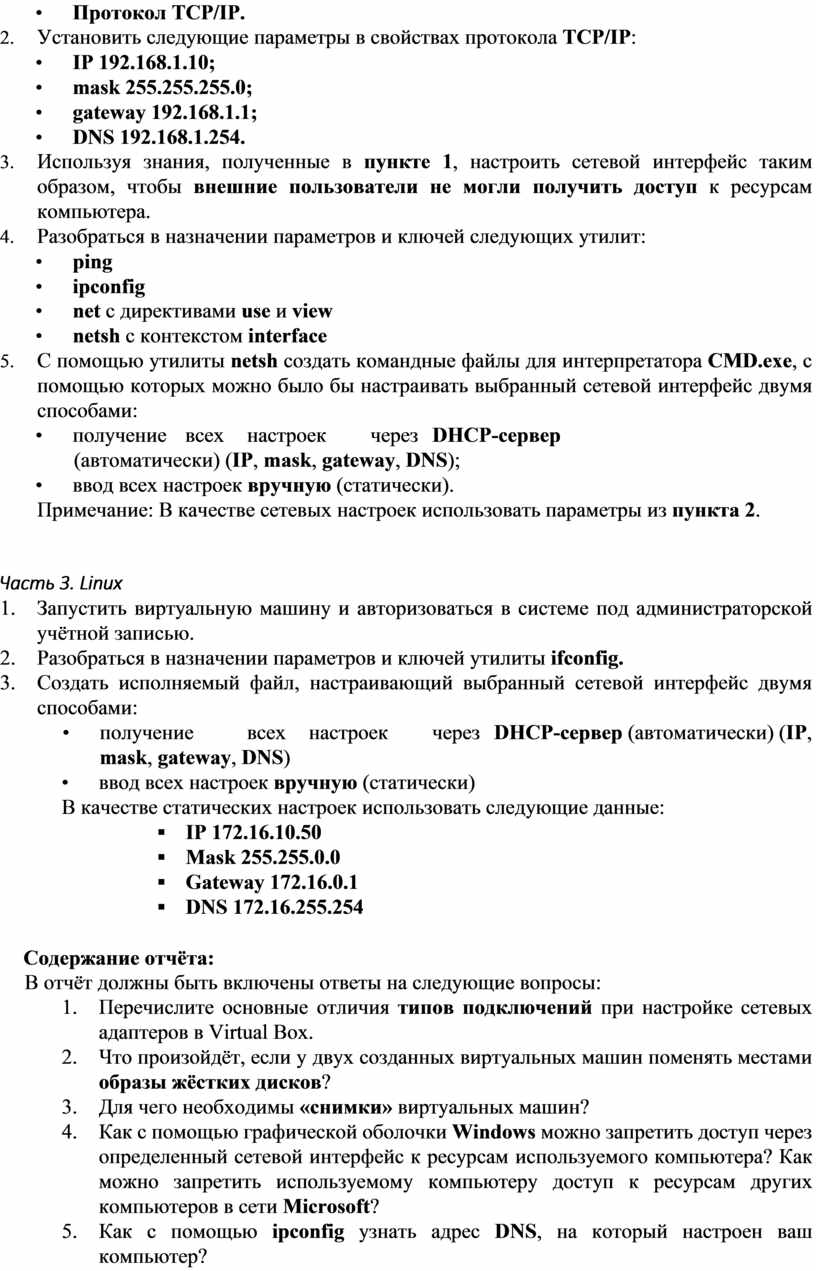

•     Протокол TCP/IP.

2.         Установить следующие параметры в свойствах протокола TCP/IP:

•     IP 192.168.1.10;

•     mask 255.255.255.0;

•     gateway 192.168.1.1;

•     DNS 192.168.1.254.

3.         Используя знания, полученные в пункте 1, настроить сетевой интерфейс таким образом, чтобы внешние пользователи не могли получить доступ к ресурсам компьютера.

4.         Разобраться в назначении параметров и ключей следующих утилит:

•     ping

•     ipconfig

•     net с директивами use и view

•     netsh с контекстом interface

5.         С помощью утилиты netsh создать командные файлы для интерпретатора CMD.exe, с помощью которых можно было бы настраивать выбранный сетевой интерфейс двумя способами:

•     получение      всех    настроек        через   DHCP-сервер

(автоматически) (IP, mask, gateway, DNS);

•     ввод всех настроек вручную (статически).

Примечание: В качестве сетевых настроек использовать параметры из пункта 2.

Часть 3. Linux

1.        Запустить виртуальную машину и авторизоваться в системе под администраторской учётной записью.

2.        Разобраться в назначении параметров и ключей утилиты ifconfig.

3.        Создать исполняемый файл, настраивающий выбранный сетевой интерфейс двумя способами:

•        получение          всех    настроек        через   DHCP-сервер (автоматически) (IP, mask, gateway, DNS)

•        ввод всех настроек вручную (статически)

В качестве статических настроек использовать следующие данные:

§  IP 172.16.10.50

§  Mask 255.255.0.0

§  Gateway 172.16.0.1

§  DNS 172.16.255.254

Содержание отчёта:

В отчёт должны быть включены ответы на следующие вопросы:

1.        Перечислите основные отличия типов подключений при настройке сетевых адаптеров в Virtual Box.

2.        Что произойдёт, если у двух созданных виртуальных машин поменять местами образы жёстких дисков?

3.        Для чего необходимы «снимки» виртуальных машин?

4.        Как с помощью графической оболочки Windows можно запретить доступ через определенный сетевой интерфейс к ресурсам используемого компьютера? Как можно запретить используемому компьютеру доступ к ресурсам других компьютеров в сети Microsoft?

5.        Как с помощью ipconfig узнать адрес DNS, на который настроен ваш компьютер?

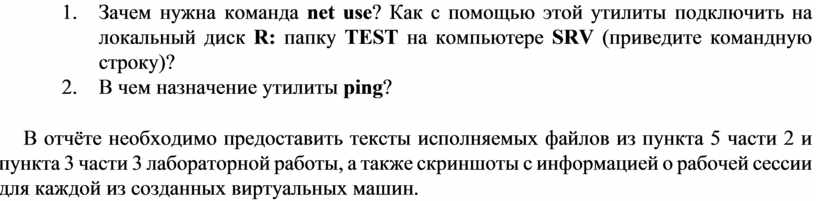

6.        Зачем нужна команда net use? Как с помощью этой утилиты подключить на локальный диск R: папку TEST на компьютере SRV (приведите командную строку)?

7.        В чем назначение утилиты ping?

В отчёте необходимо предоставить тексты исполняемых файлов из пункта 5 части 2 и пункта 3 части 3 лабораторной работы, а также скриншоты с информацией о рабочей сессии для каждой из созданных виртуальных машин.
