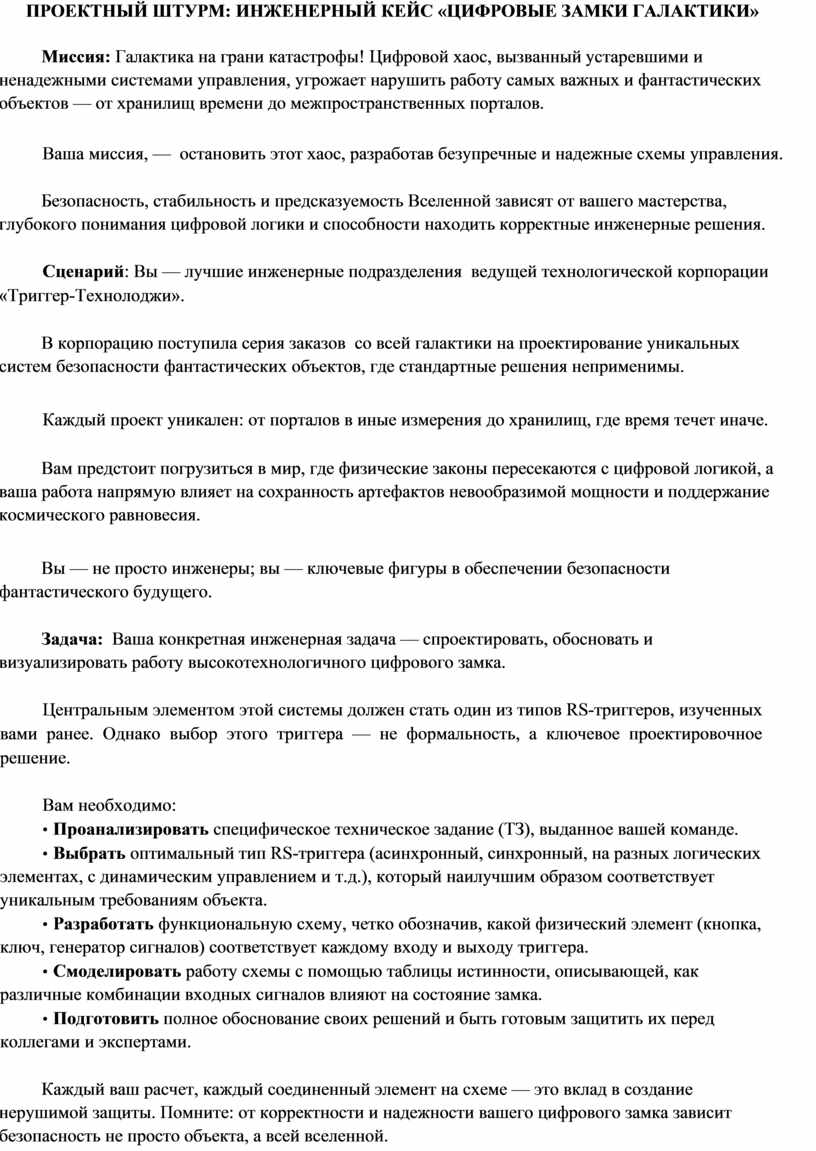

ПРОЕКТНЫЙ ШТУРМ: ИНЖЕНЕРНЫЙ КЕЙС «ЦИФРОВЫЕ ЗАМКИ ГАЛАКТИКИ»

Миссия: Галактика на грани катастрофы! Цифровой хаос, вызванный устаревшими и ненадежными системами управления, угрожает нарушить работу самых важных и фантастических объектов — от хранилищ времени до межпространственных порталов.

Ваша миссия, —  остановить этот хаос, разработав безупречные и надежные схемы управления.

Безопасность, стабильность и предсказуемость Вселенной зависят от вашего мастерства, глубокого понимания цифровой логики и способности находить корректные инженерные решения.

Сценарий: Вы — лучшие инженерные подразделения  ведущей технологической корпорации

«Триггер-Технолоджи».

В корпорацию поступила серия заказов  со всей галактики на проектирование уникальных систем безопасности фантастических объектов, где стандартные решения неприменимы.

Каждый проект уникален: от порталов в иные измерения до хранилищ, где время течет иначе.

Вам предстоит погрузиться в мир, где физические законы пересекаются с цифровой логикой, а ваша работа напрямую влияет на сохранность артефактов невообразимой мощности и поддержание космического равновесия.

Вы — не просто инженеры; вы — ключевые фигуры в обеспечении безопасности фантастического будущего.

Задача:  Ваша конкретная инженерная задача — спроектировать, обосновать и визуализировать работу высокотехнологичного цифрового замка.

Центральным элементом этой системы должен стать один из типов RS-триггеров, изученных вами ранее. Однако выбор этого триггера — не формальность, а ключевое проектировочное решение.

Вам необходимо:

•  Проанализировать специфическое техническое задание (ТЗ), выданное вашей команде.

•  Выбрать оптимальный тип RS-триггера (асинхронный, синхронный, на разных логических элементах, с динамическим управлением и т.д.), который наилучшим образом соответствует уникальным требованиям объекта.

•  Разработать функциональную схему, четко обозначив, какой физический элемент (кнопка, ключ, генератор сигналов) соответствует каждому входу и выходу триггера.

•  Смоделировать работу схемы с помощью таблицы истинности, описывающей, как различные комбинации входных сигналов влияют на состояние замка.

•  Подготовить полное обоснование своих решений и быть готовым защитить их перед коллегами и экспертами.

Каждый ваш расчет, каждый соединенный элемент на схеме — это вклад в создание нерушимой защиты. Помните: от корректности и надежности вашего цифрового замка зависит безопасность не просто объекта, а всей вселенной.

Ключевые навыки:

-            Знание теории RS триггеров

-            Анализ технического задания и выбор оптимального решения под задачу

-            Применение теоретических знаний на практике

-            Разработка и описание цифровых схем

-            Работа в команде и защита своих решений

-            Предвидение потенциальных проблем в цифровых системах

ИНСТРУКЦИЯ ДЛЯ УЧАСТНИКОВ

ЭТАП 1: «ПОЛУЧЕНИЕ ТЕХНИЧЕСКОГО ЗАДАНИЯ»

ШАГ 1: ФОРМИРОВАНИЕ КОМАНД

•              Объединитесь в команды по 2-4 человека • Выберите капитана команды, который будет:

-          Вытягивать техническое задание

-          Координировать работу команды

-          Представлять проект на защите

ШАГ 2: ПОЛУЧЕНИЕ ТЕХНИЧЕСКОГО ЗАДАНИЯ

Капитан команды подходит к преподавателю и вытягивает случайный конверт с Секретным Техническим Заданием (приложение 1).

ВНИМАНИЕ: В конверте вы найдете:

-          Карточку с подробным описанием объекта

-          Четко сформулированную техническую задачу

-          Подсказки для выбора правильного типа триггера

-          Требования к тому, что должен объяснить ваш проект - Индивидуальный логотип команды (приложение 3)

ШАГ 3: ЗНАКОМСТВО С ЗАДАНИЕМ И ПЛАНИРОВАНИЕ

•              Внимательно прочитайте техническое задание • Обсудите в команде: что именно требуется создать?

ЭТАП 2: «ПРОЕКТНЫЙ ЦЕХ»

Каждая команда превращается в проектный отдел корпорации «Триггер-Технолоджи».

Цель — создать рабочий прототип цифрового замка, следуя выбранному Техническому Заданию.

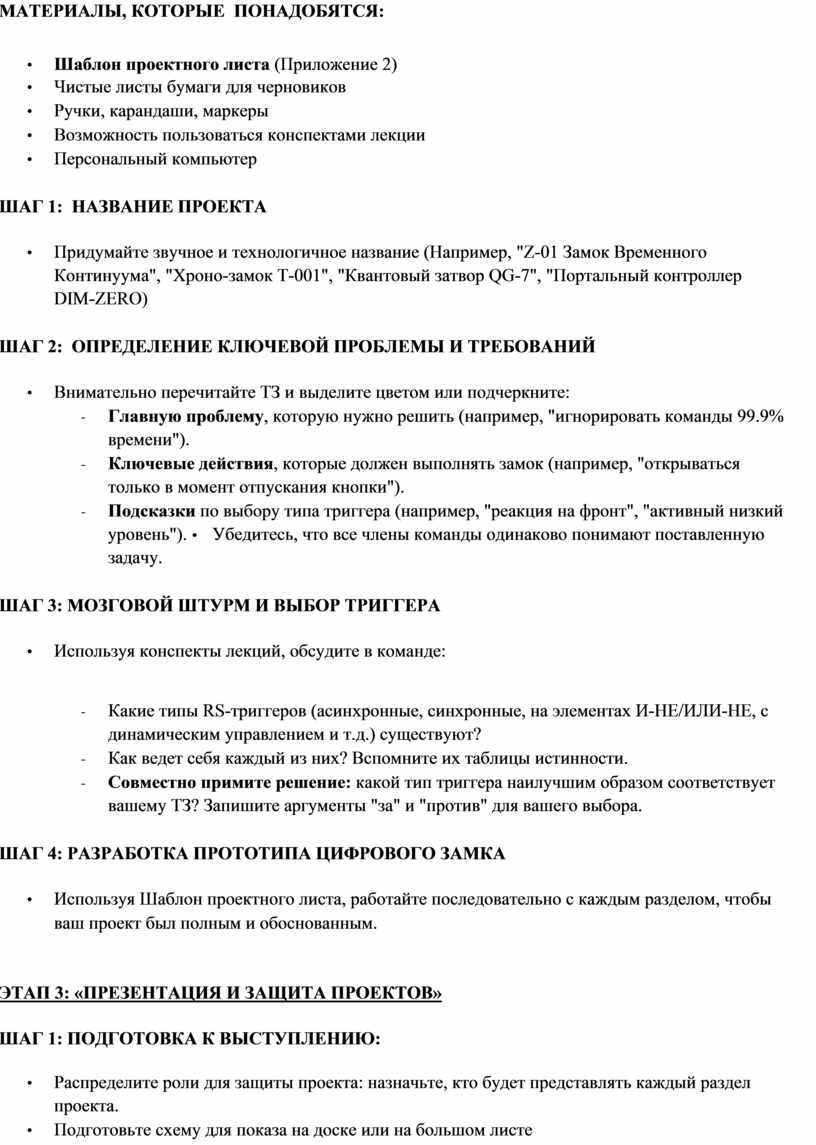

МАТЕРИАЛЫ, КОТОРЫЕ  ПОНАДОБЯТСЯ:

•       Шаблон проектного листа (Приложение 2)

•       Чистые листы бумаги для черновиков

•       Ручки, карандаши, маркеры

•       Возможность пользоваться конспектами лекции

•       Персональный компьютер

ШАГ 1:  НАЗВАНИЕ ПРОЕКТА

•       Придумайте звучное и технологичное название (Например, "Z-01 Замок Временного Континуума", "Хроно-замок T-001", "Квантовый затвор QG-7", "Портальный контроллер DIM-ZERO)

ШАГ 2:  ОПРЕДЕЛЕНИЕ КЛЮЧЕВОЙ ПРОБЛЕМЫ И ТРЕБОВАНИЙ

•       Внимательно перечитайте ТЗ и выделите цветом или подчеркните:

-          Главную проблему, которую нужно решить (например, "игнорировать команды 99.9% времени").

-          Ключевые действия, которые должен выполнять замок (например, "открываться только в момент отпускания кнопки").

-          Подсказки по выбору типа триггера (например, "реакция на фронт", "активный низкий уровень"). • Убедитесь, что все члены команды одинаково понимают поставленную задачу.

ШАГ 3: МОЗГОВОЙ ШТУРМ И ВЫБОР ТРИГГЕРА

•       Используя конспекты лекций, обсудите в команде:

-          Какие типы RS-триггеров (асинхронные, синхронные, на элементах И-НЕ/ИЛИ-НЕ, с динамическим управлением и т.д.) существуют?

-          Как ведет себя каждый из них? Вспомните их таблицы истинности.

-          Совместно примите решение: какой тип триггера наилучшим образом соответствует вашему ТЗ? Запишите аргументы "за" и "против" для вашего выбора.

ШАГ 4: РАЗРАБОТКА ПРОТОТИПА ЦИФРОВОГО ЗАМКА

•       Используя Шаблон проектного листа, работайте последовательно с каждым разделом, чтобы

ваш проект был полным и обоснованным.

ЭТАП 3: «ПРЕЗЕНТАЦИЯ И ЗАЩИТА ПРОЕКТОВ»

ШАГ 1: ПОДГОТОВКА К ВЫСТУПЛЕНИЮ:

•       Распределите роли для защиты проекта: назначьте, кто будет представлять каждый раздел проекта.

•       Подготовьте схему для показа на доске или на большом листе

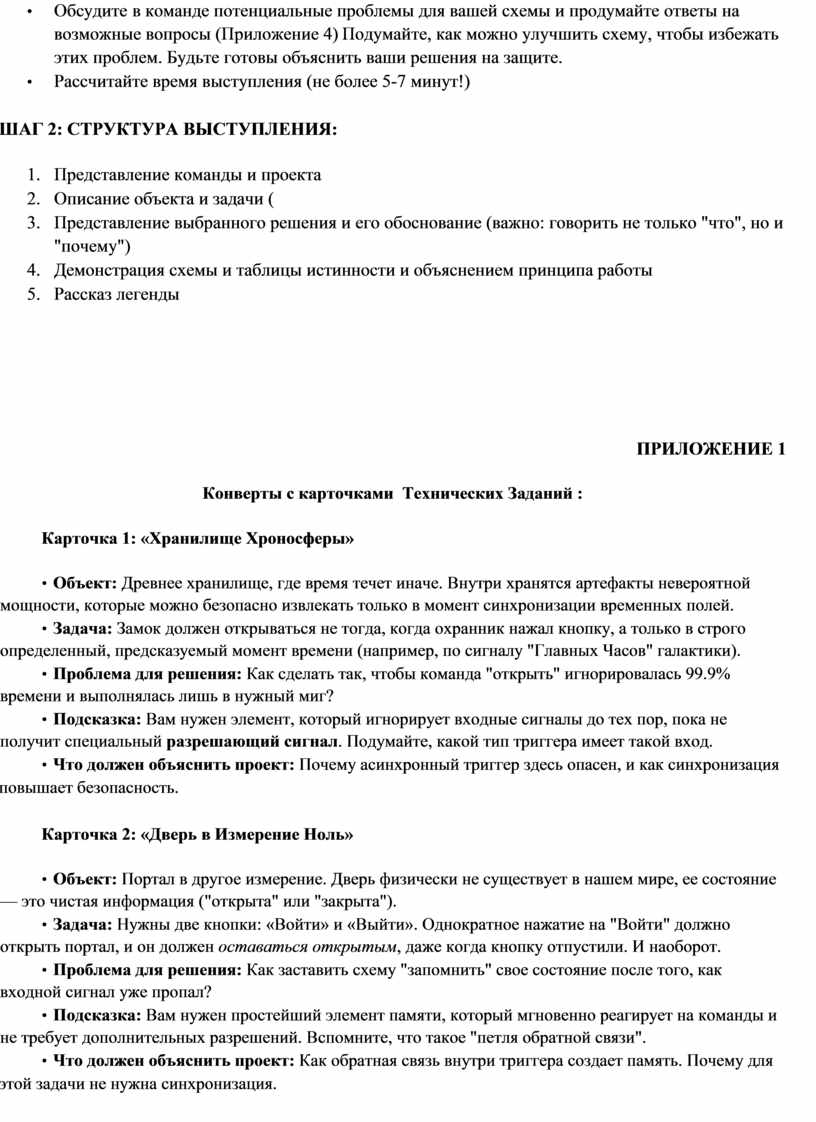

•       Обсудите в команде потенциальные проблемы для вашей схемы и продумайте ответы на возможные вопросы (Приложение 4) Подумайте, как можно улучшить схему, чтобы избежать этих проблем. Будьте готовы объяснить ваши решения на защите.

•       Рассчитайте время выступления (не более 5-7 минут!)

ШАГ 2: СТРУКТУРА ВЫСТУПЛЕНИЯ:

1.      Представление команды и проекта

2.      Описание объекта и задачи (

3.      Представление выбранного решения и его обоснование (важно: говорить не только "что", но и "почему")

4.      Демонстрация схемы и таблицы истинности и объяснением принципа работы

5.      Рассказ легенды

ПРИЛОЖЕНИЕ 1

Конверты с карточками  Технических Заданий :

Карточка 1: «Хранилище Хроносферы»

•  Объект: Древнее хранилище, где время течет иначе. Внутри хранятся артефакты невероятной мощности, которые можно безопасно извлекать только в момент синхронизации временных полей.

•  Задача: Замок должен открываться не тогда, когда охранник нажал кнопку, а только в строго определенный, предсказуемый момент времени (например, по сигналу "Главных Часов" галактики).

•  Проблема для решения: Как сделать так, чтобы команда "открыть" игнорировалась 99.9% времени и выполнялась лишь в нужный миг?

•  Подсказка: Вам нужен элемент, который игнорирует входные сигналы до тех пор, пока не получит специальный разрешающий сигнал. Подумайте, какой тип триггера имеет такой вход.

•  Что должен объяснить проект: Почему асинхронный триггер здесь опасен, и как синхронизация

повышает безопасность.

Карточка 2: «Дверь в Измерение Ноль»

•  Объект: Портал в другое измерение. Дверь физически не существует в нашем мире, ее состояние — это чистая информация ("открыта" или "закрыта").

•  Задача: Нужны две кнопки: «Войти» и «Выйти». Однократное нажатие на "Войти" должно открыть портал, и он должен оставаться открытым, даже когда кнопку отпустили. И наоборот.

•  Проблема для решения: Как заставить схему "запомнить" свое состояние после того, как входной сигнал уже пропал?

•  Подсказка: Вам нужен простейший элемент памяти, который мгновенно реагирует на команды и не требует дополнительных разрешений. Вспомните, что такое "петля обратной связи".

•  Что должен объяснить проект: Как обратная связь внутри триггера создает память. Почему для

этой задачи не нужна синхронизация.

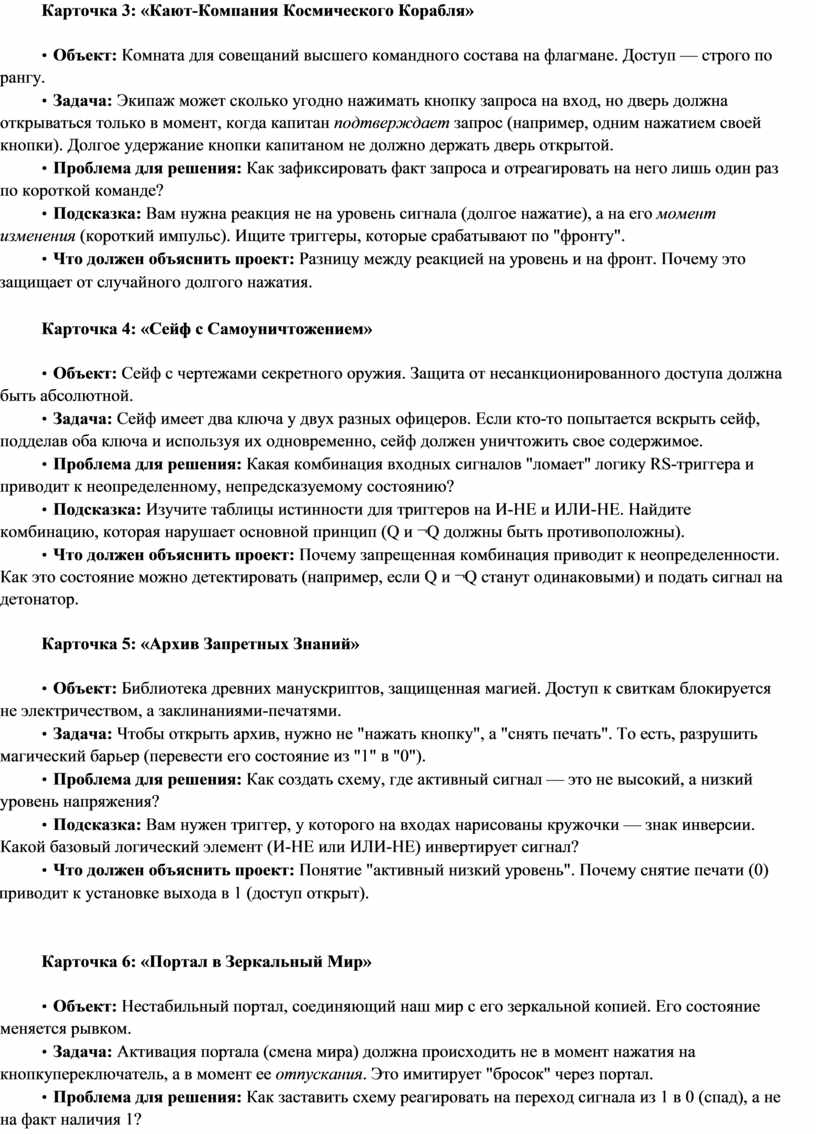

Карточка 3: «Кают-Компания Космического Корабля»

•  Объект: Комната для совещаний высшего командного состава на флагмане. Доступ — строго по рангу.

•  Задача: Экипаж может сколько угодно нажимать кнопку запроса на вход, но дверь должна открываться только в момент, когда капитан подтверждает запрос (например, одним нажатием своей кнопки). Долгое удержание кнопки капитаном не должно держать дверь открытой.

•  Проблема для решения: Как зафиксировать факт запроса и отреагировать на него лишь один раз по короткой команде?

•  Подсказка: Вам нужна реакция не на уровень сигнала (долгое нажатие), а на его момент изменения (короткий импульс). Ищите триггеры, которые срабатывают по "фронту".

•  Что должен объяснить проект: Разницу между реакцией на уровень и на фронт. Почему это

защищает от случайного долгого нажатия.

Карточка 4: «Сейф с Самоуничтожением»

•  Объект: Сейф с чертежами секретного оружия. Защита от несанкционированного доступа должна быть абсолютной.

•  Задача: Сейф имеет два ключа у двух разных офицеров. Если кто-то попытается вскрыть сейф, подделав оба ключа и используя их одновременно, сейф должен уничтожить свое содержимое.

•  Проблема для решения: Какая комбинация входных сигналов "ломает" логику RS-триггера и приводит к неопределенному, непредсказуемому состоянию?

•  Подсказка: Изучите таблицы истинности для триггеров на И-НЕ и ИЛИ-НЕ. Найдите комбинацию, которая нарушает основной принцип (Q и ¬Q должны быть противоположны).

•  Что должен объяснить проект: Почему запрещенная комбинация приводит к неопределенности. Как это состояние можно детектировать (например, если Q и ¬Q станут одинаковыми) и подать сигнал на детонатор.

Карточка 5: «Архив Запретных Знаний»

•  Объект: Библиотека древних манускриптов, защищенная магией. Доступ к свиткам блокируется не электричеством, а заклинаниями-печатями.

•  Задача: Чтобы открыть архив, нужно не "нажать кнопку", а "снять печать". То есть, разрушить магический барьер (перевести его состояние из "1" в "0").

•  Проблема для решения: Как создать схему, где активный сигнал — это не высокий, а низкий уровень напряжения?

•  Подсказка: Вам нужен триггер, у которого на входах нарисованы кружочки — знак инверсии. Какой базовый логический элемент (И-НЕ или ИЛИ-НЕ) инвертирует сигнал?

•  Что должен объяснить проект: Понятие "активный низкий уровень". Почему снятие печати (0)

приводит к установке выхода в 1 (доступ открыт).

Карточка 6: «Портал в Зеркальный Мир»

•  Объект: Нестабильный портал, соединяющий наш мир с его зеркальной копией. Его состояние меняется рывком.

•  Задача: Активация портала (смена мира) должна происходить не в момент нажатия на кнопкупереключатель, а в момент ее отпускания. Это имитирует "бросок" через портал.

•  Проблема для решения: Как заставить схему реагировать на переход сигнала из 1 в 0 (спад), а не на факт наличия 1?

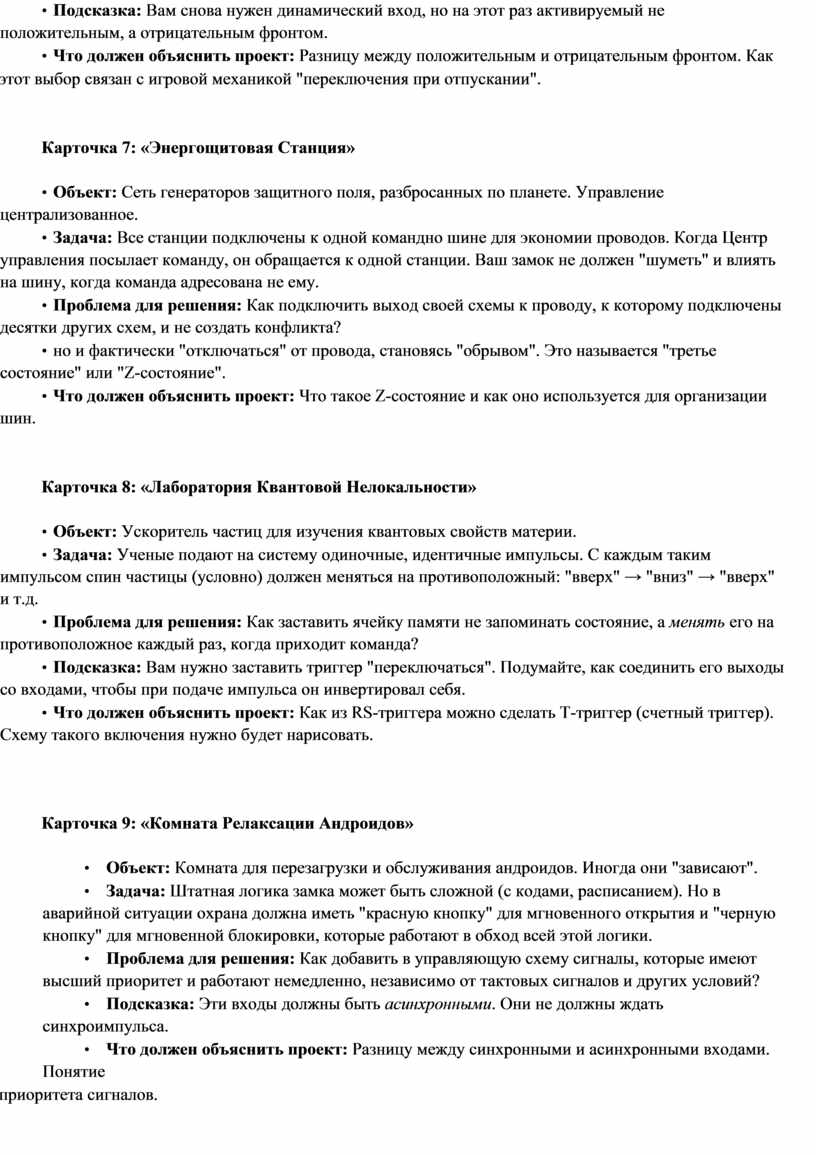

•  Подсказка: Вам снова нужен динамический вход, но на этот раз активируемый не положительным, а отрицательным фронтом.

•  Что должен объяснить проект: Разницу между положительным и отрицательным фронтом. Как

этот выбор связан с игровой механикой "переключения при отпускании".

Карточка 7: «Энергощитовая Станция»

•  Объект: Сеть генераторов защитного поля, разбросанных по планете. Управление централизованное.

•  Задача: Все станции подключены к одной командно шине для экономии проводов. Когда Центр управления посылает команду, он обращается к одной станции. Ваш замок не должен "шуметь" и влиять на шину, когда команда адресована не ему.

•  Проблема для решения: Как подключить выход своей схемы к проводу, к которому подключены десятки других схем, и не создать конфликта?

•  но и фактически "отключаться" от провода, становясь "обрывом". Это называется "третье состояние" или "Z-состояние".

•  Что должен объяснить проект: Что такое Z-состояние и как оно используется для организации шин.

Карточка 8: «Лаборатория Квантовой Нелокальности»

•  Объект: Ускоритель частиц для изучения квантовых свойств материи.

•  Задача: Ученые подают на систему одиночные, идентичные импульсы. С каждым таким импульсом спин частицы (условно) должен меняться на противоположный: "вверх" → "вниз" → "вверх" и т.д.

•  Проблема для решения: Как заставить ячейку памяти не запоминать состояние, а менять его на противоположное каждый раз, когда приходит команда?

•  Подсказка: Вам нужно заставить триггер "переключаться". Подумайте, как соединить его выходы со входами, чтобы при подаче импульса он инвертировал себя.

•  Что должен объяснить проект: Как из RS-триггера можно сделать T-триггер (счетный триггер). Схему такого включения нужно будет нарисовать.

Карточка 9: «Комната Релаксации Андроидов»

•     Объект: Комната для перезагрузки и обслуживания андроидов. Иногда они "зависают".

•     Задача: Штатная логика замка может быть сложной (с кодами, расписанием). Но в аварийной ситуации охрана должна иметь "красную кнопку" для мгновенного открытия и "черную кнопку" для мгновенной блокировки, которые работают в обход всей этой логики.

•     Проблема для решения: Как добавить в управляющую схему сигналы, которые имеют высший приоритет и работают немедленно, независимо от тактовых сигналов и других условий?

•     Подсказка: Эти входы должны быть асинхронными. Они не должны ждать синхроимпульса.

•     Что должен объяснить проект: Разницу между синхронными и асинхронными входами. Понятие

приоритета сигналов.

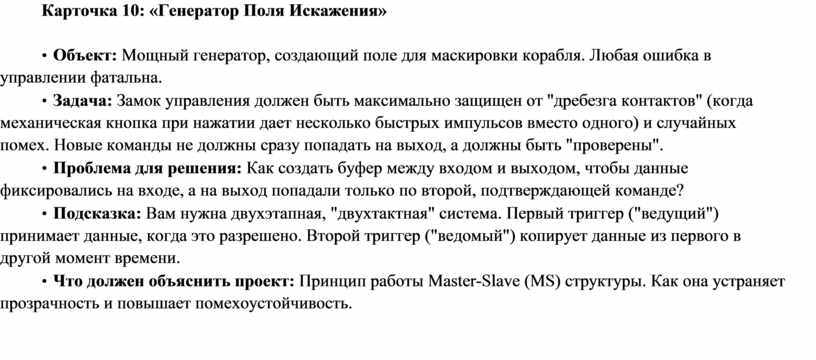

Карточка 10: «Генератор Поля Искажения»

•  Объект: Мощный генератор, создающий поле для маскировки корабля. Любая ошибка в управлении фатальна.

•  Задача: Замок управления должен быть максимально защищен от "дребезга контактов" (когда механическая кнопка при нажатии дает несколько быстрых импульсов вместо одного) и случайных помех. Новые команды не должны сразу попадать на выход, а должны быть "проверены".

•  Проблема для решения: Как создать буфер между входом и выходом, чтобы данные фиксировались на входе, а на выход попадали только по второй, подтверждающей команде?

•  Подсказка: Вам нужна двухэтапная, "двухтактная" система. Первый триггер ("ведущий") принимает данные, когда это разрешено. Второй триггер ("ведомый") копирует данные из первого в другой момент времени.

•  Что должен объяснить проект: Принцип работы Master-Slave (MS) структуры. Как она устраняет прозрачность и повышает помехоустойчивость.

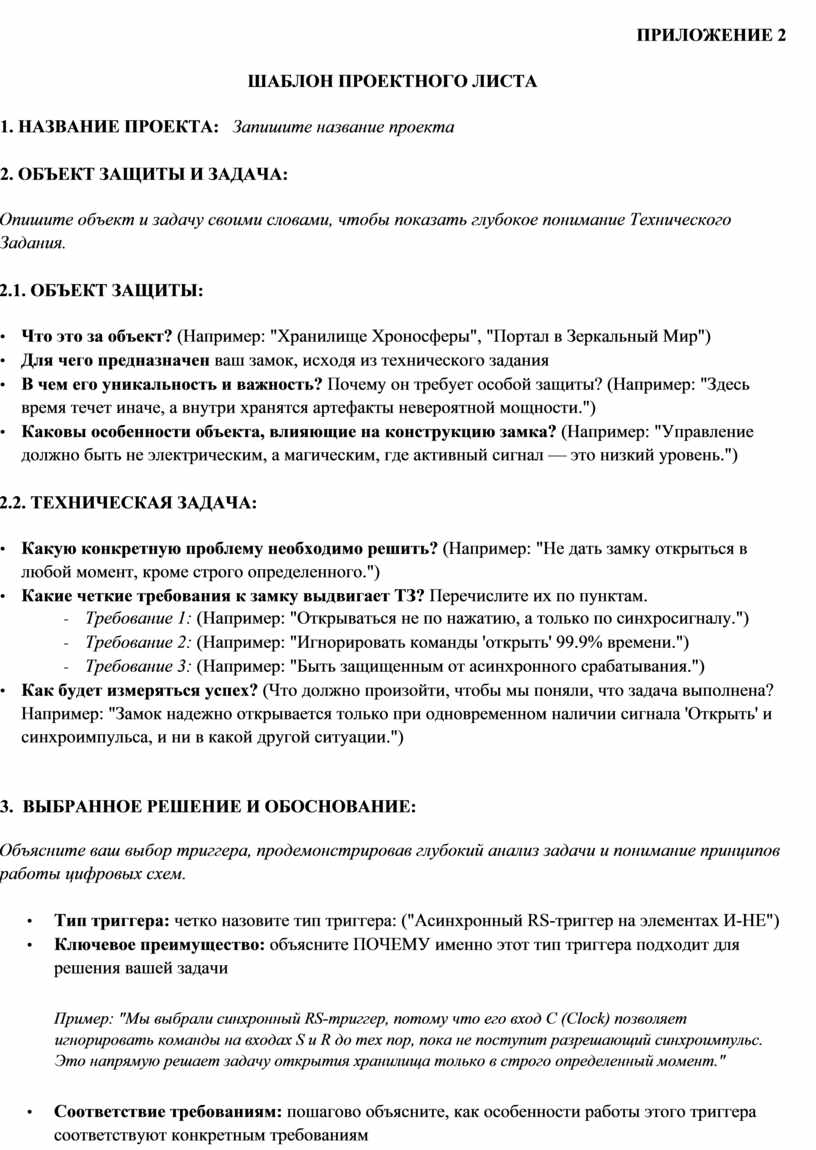

ПРИЛОЖЕНИЕ 2

ШАБЛОН ПРОЕКТНОГО ЛИСТА

1.  НАЗВАНИЕ ПРОЕКТА:   Запишите название проекта

2.  ОБЪЕКТ ЗАЩИТЫ И ЗАДАЧА:

Опишите объект и задачу своими словами, чтобы показать глубокое понимание Технического Задания.

2.1. ОБЪЕКТ ЗАЩИТЫ:

•     Что это за объект? (Например: "Хранилище Хроносферы", "Портал в Зеркальный Мир")

•     Для чего предназначен ваш замок, исходя из технического задания

•     В чем его уникальность и важность? Почему он требует особой защиты? (Например: "Здесь время течет иначе, а внутри хранятся артефакты невероятной мощности.")

•     Каковы особенности объекта, влияющие на конструкцию замка? (Например: "Управление должно быть не электрическим, а магическим, где активный сигнал — это низкий уровень.")

2.2. ТЕХНИЧЕСКАЯ ЗАДАЧА:

•     Какую конкретную проблему необходимо решить? (Например: "Не дать замку открыться в любой момент, кроме строго определенного.")

•     Какие четкие требования к замку выдвигает ТЗ? Перечислите их по пунктам.

-        Требование 1: (Например: "Открываться не по нажатию, а только по синхросигналу.")

-        Требование 2: (Например: "Игнорировать команды 'открыть' 99.9% времени.")

-        Требование 3: (Например: "Быть защищенным от асинхронного срабатывания.")

•     Как будет измеряться успех? (Что должно произойти, чтобы мы поняли, что задача выполнена? Например: "Замок надежно открывается только при одновременном наличии сигнала 'Открыть' и синхроимпульса, и ни в какой другой ситуации.")

3.    ВЫБРАННОЕ РЕШЕНИЕ И ОБОСНОВАНИЕ:

Объясните ваш выбор триггера, продемонстрировав глубокий анализ задачи и понимание принципов работы цифровых схем.

•       Тип триггера: четко назовите тип триггера: ("Асинхронный RS-триггер на элементах И-НЕ")

•       Ключевое преимущество: объясните ПОЧЕМУ именно этот тип триггера подходит для решения вашей задачи

Пример: "Мы выбрали синхронный RS-триггер, потому что его вход C (Clock) позволяет игнорировать команды на входах S и R до тех пор, пока не поступит разрешающий синхроимпульс. Это напрямую решает задачу открытия хранилища только в строго определенный момент."

•       Соответствие требованиям: пошагово объясните, как особенности работы этого триггера соответствуют конкретным требованиям

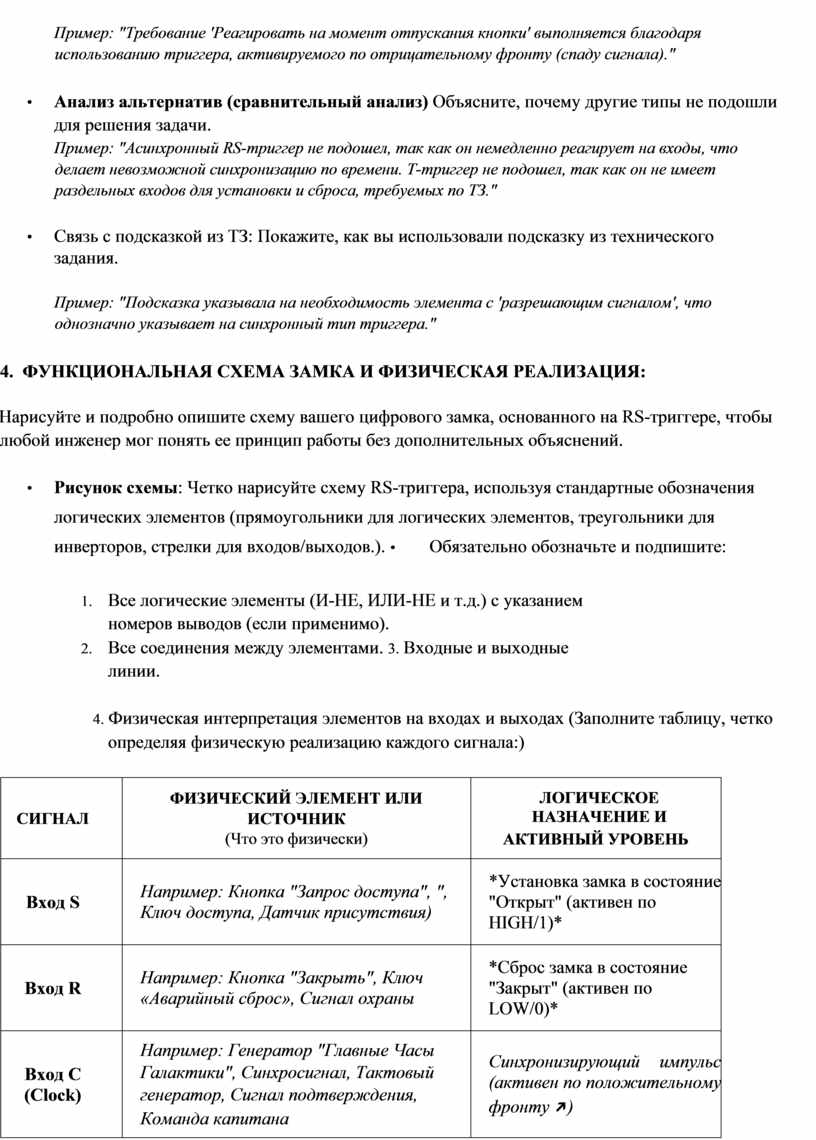

Пример: "Требование 'Реагировать на момент отпускания кнопки' выполняется благодаря использованию триггера, активируемого по отрицательному фронту (спаду сигнала)."

•       Анализ альтернатив (сравнительный анализ) Объясните, почему другие типы не подошли для решения задачи.

Пример: "Асинхронный RS-триггер не подошел, так как он немедленно реагирует на входы, что делает невозможной синхронизацию по времени. T-триггер не подошел, так как он не имеет раздельных входов для установки и сброса, требуемых по ТЗ."

•       Связь с подсказкой из ТЗ: Покажите, как вы использовали подсказку из технического задания.

Пример: "Подсказка указывала на необходимость элемента с 'разрешающим сигналом', что однозначно указывает на синхронный тип триггера."

4.    ФУНКЦИОНАЛЬНАЯ СХЕМА ЗАМКА И ФИЗИЧЕСКАЯ РЕАЛИЗАЦИЯ:

Нарисуйте и подробно опишите схему вашего цифрового замка, основанного на RS-триггере, чтобы любой инженер мог понять ее принцип работы без дополнительных объяснений.

•       Рисунок схемы: Четко нарисуйте схему RS-триггера, используя стандартные обозначения логических элементов (прямоугольники для логических элементов, треугольники для инверторов, стрелки для входов/выходов.). •        Обязательно обозначьте и подпишите:

1.       Все логические элементы (И-НЕ, ИЛИ-НЕ и т.д.) с указанием номеров выводов (если применимо).

2.       Все соединения между элементами. 3. Входные и выходные линии.

4. Физическая интерпретация элементов на входах и выходах (Заполните таблицу, четко

определяя физическую реализацию каждого сигнала:)

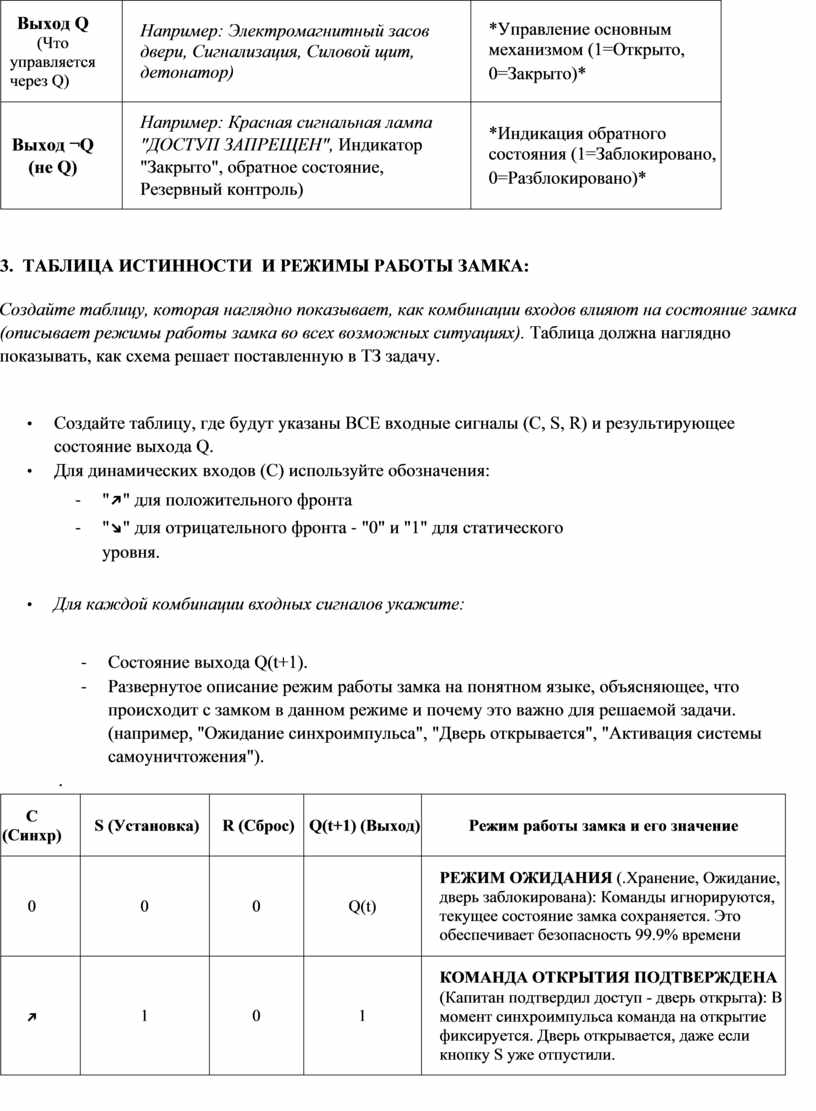

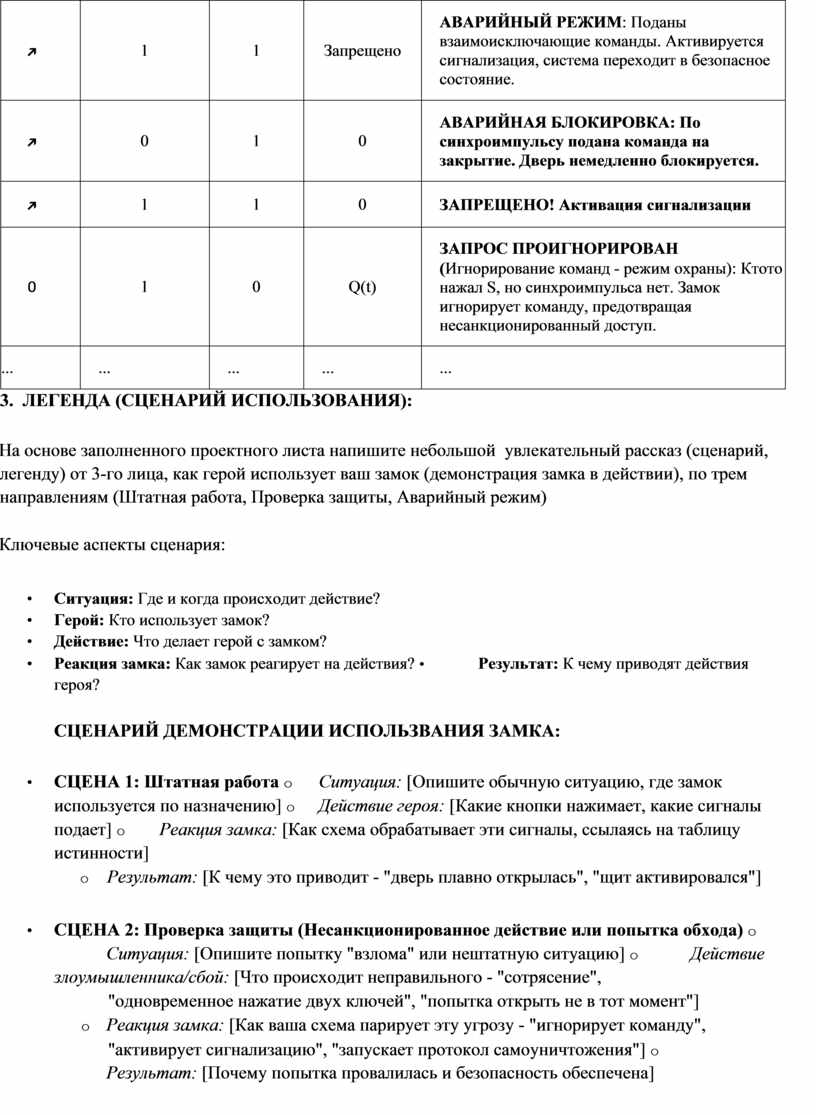

5.    ТАБЛИЦА ИСТИННОСТИ  И РЕЖИМЫ РАБОТЫ ЗАМКА:

Создайте таблицу, которая наглядно показывает, как комбинации входов влияют на состояние замка (описывает режимы работы замка во всех возможных ситуациях). Таблица должна наглядно показывать, как схема решает поставленную в ТЗ задачу.

•       Создайте таблицу, где будут указаны ВСЕ входные сигналы (C, S, R) и результирующее состояние выхода Q.

•       Для динамических входов (C) используйте обозначения:

-          "↗" для положительного фронта

-          "↘" для отрицательного фронта - "0" и "1" для статического уровня.

•       Для каждой комбинации входных сигналов укажите:

-          Состояние выхода Q(t+1).

-          Развернутое описание режим работы замка на понятном языке, объясняющее, что происходит с замком в данном режиме и почему это важно для решаемой задачи. (например, "Ожидание синхроимпульса", "Дверь открывается", "Активация системы самоуничтожения").

 .

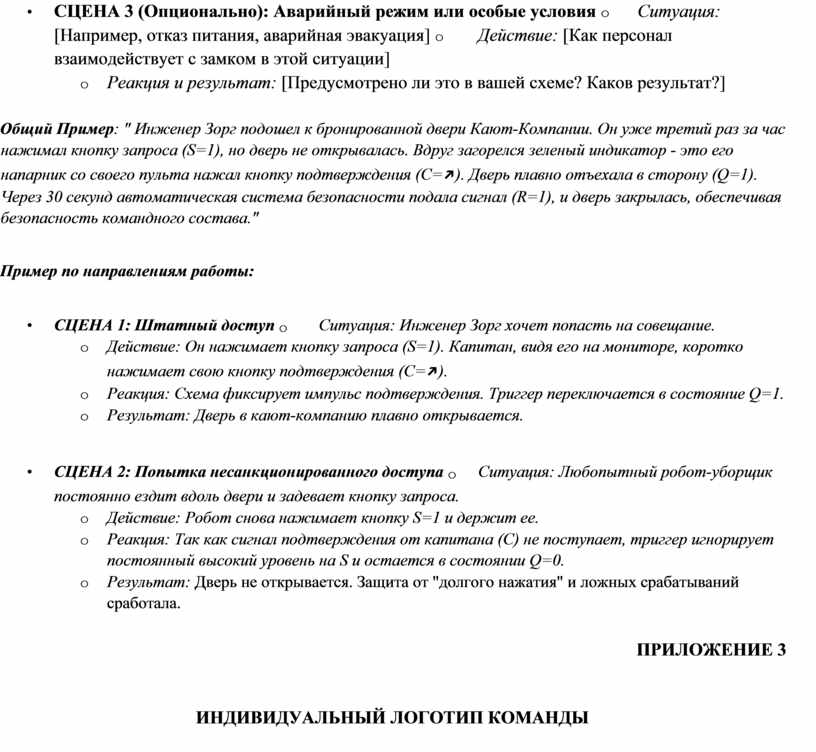

6.    ЛЕГЕНДА (СЦЕНАРИЙ ИСПОЛЬЗОВАНИЯ):

На основе заполненного проектного листа напишите небольшой  увлекательный рассказ (сценарий, легенду) от 3-го лица, как герой использует ваш замок (демонстрация замка в действии), по трем направлениям (Штатная работа, Проверка защиты, Аварийный режим)

Ключевые аспекты сценария:

•       Ситуация: Где и когда происходит действие?

•       Герой: Кто использует замок?

•       Действие: Что делает герой с замком?

•       Реакция замка: Как замок реагирует на действия? •            Результат: К чему приводят действия героя?

СЦЕНАРИЙ ДЕМОНСТРАЦИИ ИСПОЛЬЗВАНИЯ ЗАМКА:

•       СЦЕНА 1: Штатная работа o      Ситуация: [Опишите обычную ситуацию, где замок используется по назначению] o     Действие героя: [Какие кнопки нажимает, какие сигналы подает] o        Реакция замка: [Как схема обрабатывает эти сигналы, ссылаясь на таблицу истинности]

o    Результат: [К чему это приводит - "дверь плавно открылась", "щит активировался"]

•       СЦЕНА 2: Проверка защиты (Несанкционированное действие или попытка обхода) o             Ситуация: [Опишите попытку "взлома" или нештатную ситуацию] o             Действие злоумышленника/сбой: [Что происходит неправильного - "сотрясение",

"одновременное нажатие двух ключей", "попытка открыть не в тот момент"] o           Реакция замка: [Как ваша схема парирует эту угрозу - "игнорирует команду",

"активирует сигнализацию", "запускает протокол самоуничтожения"] o    Результат: [Почему попытка провалилась и безопасность обеспечена]

•       СЦЕНА 3 (Опционально): Аварийный режим или особые условия o      Ситуация: [Например, отказ питания, аварийная эвакуация] o        Действие: [Как персонал взаимодействует с замком в этой ситуации]

o    Реакция и результат: [Предусмотрено ли это в вашей схеме? Каков результат?]

Общий Пример: " Инженер Зорг подошел к бронированной двери Кают-Компании. Он уже третий раз за час нажимал кнопку запроса (S=1), но дверь не открывалась. Вдруг загорелся зеленый индикатор - это его напарник со своего пульта нажал кнопку подтверждения (C=↗). Дверь плавно отъехала в сторону (Q=1). Через 30 секунд автоматическая система безопасности подала сигнал (R=1), и дверь закрылась, обеспечивая безопасность командного состава."

Пример по направлениям работы:

•       СЦЕНА 1: Штатный доступ _o       Ситуация: Инженер Зорг хочет попасть на совещание.

o    Действие: Он нажимает кнопку запроса (S=1). Капитан, видя его на мониторе, коротко нажимает свою кнопку подтверждения (C=↗).

o    Реакция: Схема фиксирует импульс подтверждения. Триггер переключается в состояние Q=1.

o    Результат: Дверь в кают-компанию плавно открывается.

•       СЦЕНА 2: Попытка несанкционированного доступа _o     Ситуация: Любопытный робот-уборщик постоянно ездит вдоль двери и задевает кнопку запроса.

o    Действие: Робот снова нажимает кнопку S=1 и держит ее.

o    Реакция: Так как сигнал подтверждения от капитана (C) не поступает, триггер игнорирует постоянный высокий уровень на S и остается в состоянии Q=0.

o    Результат: Дверь не открывается. Защита от "долгого нажатия" и ложных срабатываний сработала.

ПРИЛОЖЕНИЕ 3

ИНДИВИДУАЛЬНЫЙ ЛОГОТИП КОМАНДЫ

ПРИЛОЖЕНИЕ 4

ВОЗМОЖНЫЕ ВОПРОСЫ ОТ КОМАНД-КОНКУРЕНТОВ:

Технические вопросы:

•     "Что произойдет с вашим замком при внезапном отключении питания?"

•     "Как ваша схема защищена от дребезга контактов кнопок?"

•     "Почему вы не использовали [другой тип триггера] для этой задачи?"

Практические вопросы:

•     "Как будет вести себя замок, если злоумышленник будет очень быстро переключать кнопки?"

•     "Что произойдет, если сигнал на входе будет промежуточным между 0 и 1?"

•     "Как обеспечивается безопасность при отказе одного из элементов?"

Конструкторские вопросы:

•     "Можно ли было сделать эту систему проще?"

•     "Какие улучшения вы могли бы предложить для следующей версии?"

•     "Как ваш замок взаимодействует с другими системами объекта?"

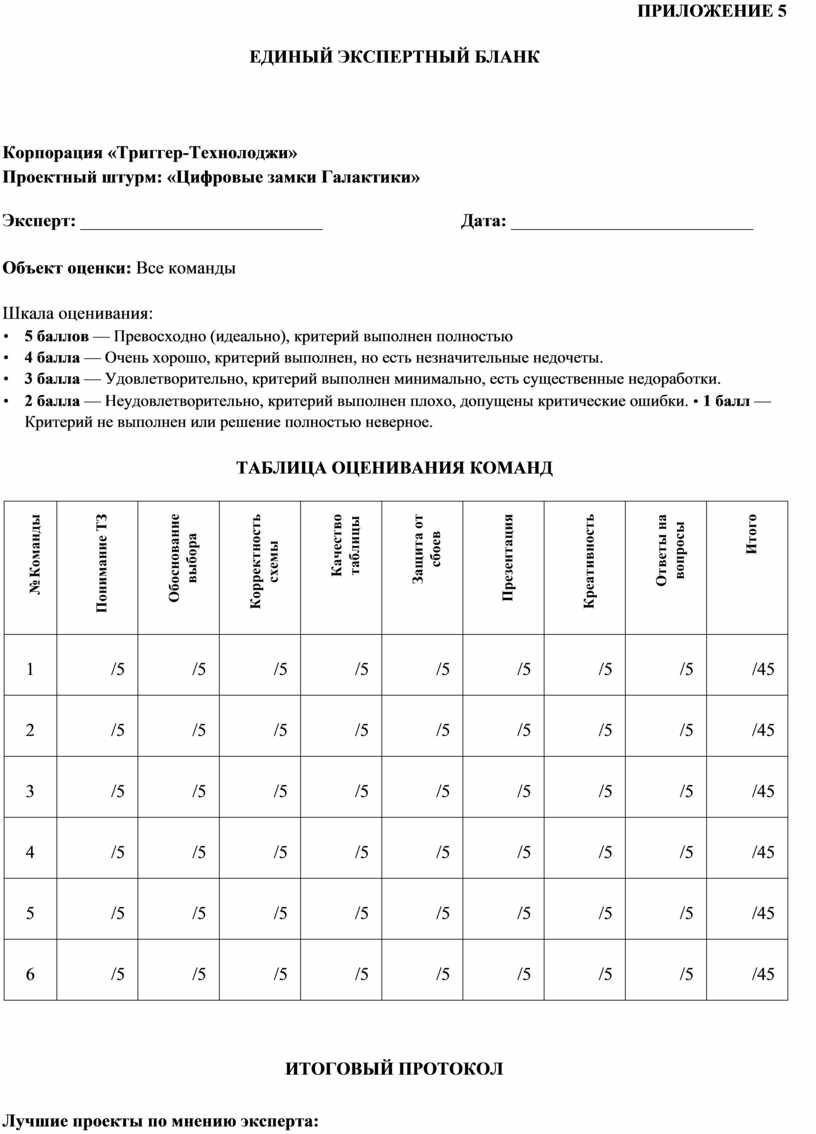

ПРИЛОЖЕНИЕ 5

ЕДИНЫЙ ЭКСПЕРТНЫЙ БЛАНК

Корпорация «Триггер-Технолоджи»

Проектный штурм: «Цифровые замки Галактики»

Эксперт: ___________________________                               Дата: ___________________________

Объект оценки: Все команды

Шкала оценивания:

•     5 баллов — Превосходно (идеально), критерий выполнен полностью

•     4 балла — Очень хорошо, критерий выполнен, но есть незначительные недочеты.

•     3 балла — Удовлетворительно, критерий выполнен минимально, есть существенные недоработки.

•     2 балла — Неудовлетворительно, критерий выполнен плохо, допущены критические ошибки. • 1 балл — Критерий не выполнен или решение полностью неверное.

ТАБЛИЦА ОЦЕНИВАНИЯ КОМАНД

ИТОГОВЫЙ ПРОТОКОЛ

Лучшие проекты по мнению эксперта:

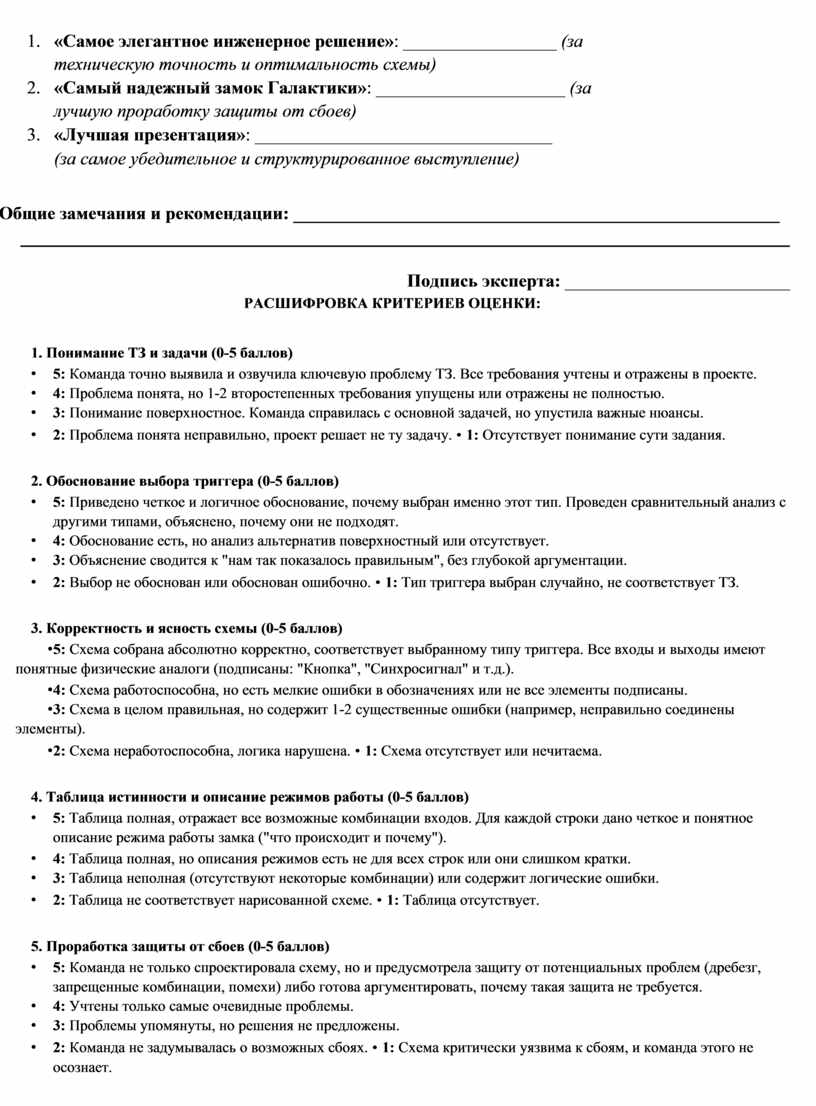

1.      «Самое элегантное инженерное решение»: _________________ (за техническую точность и оптимальность схемы)

2.      «Самый надежный замок Галактики»: _____________________ (за лучшую проработку защиты от сбоев)

3.      «Лучшая презентация»: _________________________________

(за самое убедительное и структурированное выступление)

Общие замечания и рекомендации: ______________________________________________________

Подпись эксперта: _________________________

РАСШИФРОВКА КРИТЕРИЕВ ОЦЕНКИ:

1. Понимание ТЗ и задачи (0-5 баллов)

•     5: Команда точно выявила и озвучила ключевую проблему ТЗ. Все требования учтены и отражены в проекте.

•     4: Проблема понята, но 1-2 второстепенных требования упущены или отражены не полностью.

•     3: Понимание поверхностное. Команда справилась с основной задачей, но упустила важные нюансы.

•     2: Проблема понята неправильно, проект решает не ту задачу. • 1: Отсутствует понимание сути задания.

2. Обоснование выбора триггера (0-5 баллов)

•     5: Приведено четкое и логичное обоснование, почему выбран именно этот тип. Проведен сравнительный анализ с другими типами, объяснено, почему они не подходят.

•     4: Обоснование есть, но анализ альтернатив поверхностный или отсутствует.

•     3: Объяснение сводится к "нам так показалось правильным", без глубокой аргументации.

•     2: Выбор не обоснован или обоснован ошибочно. • 1: Тип триггера выбран случайно, не соответствует ТЗ.

3. Корректность и ясность схемы (0-5 баллов)

•5: Схема собрана абсолютно корректно, соответствует выбранному типу триггера. Все входы и выходы имеют понятные физические аналоги (подписаны: "Кнопка", "Синхросигнал" и т.д.).

•4: Схема работоспособна, но есть мелкие ошибки в обозначениях или не все элементы подписаны.

•3: Схема в целом правильная, но содержит 1-2 существенные ошибки (например, неправильно соединены элементы).

•2: Схема неработоспособна, логика нарушена. • 1: Схема отсутствует или нечитаема.

4. Таблица истинности и описание режимов работы (0-5 баллов)

•     5: Таблица полная, отражает все возможные комбинации входов. Для каждой строки дано четкое и понятное описание режима работы замка ("что происходит и почему").

•     4: Таблица полная, но описания режимов есть не для всех строк или они слишком кратки.

•     3: Таблица неполная (отсутствуют некоторые комбинации) или содержит логические ошибки.

•     2: Таблица не соответствует нарисованной схеме. • 1: Таблица отсутствует.

5. Проработка защиты от сбоев (0-5 баллов)

•     5: Команда не только спроектировала схему, но и предусмотрела защиту от потенциальных проблем (дребезг, запрещенные комбинации, помехи) либо готова аргументировать, почему такая защита не требуется.

•     4: Учтены только самые очевидные проблемы.

•     3: Проблемы упомянуты, но решения не предложены.

•     2: Команда не задумывалась о возможных сбоях. • 1: Схема критически уязвима к сбоям, и команда этого не осознает.

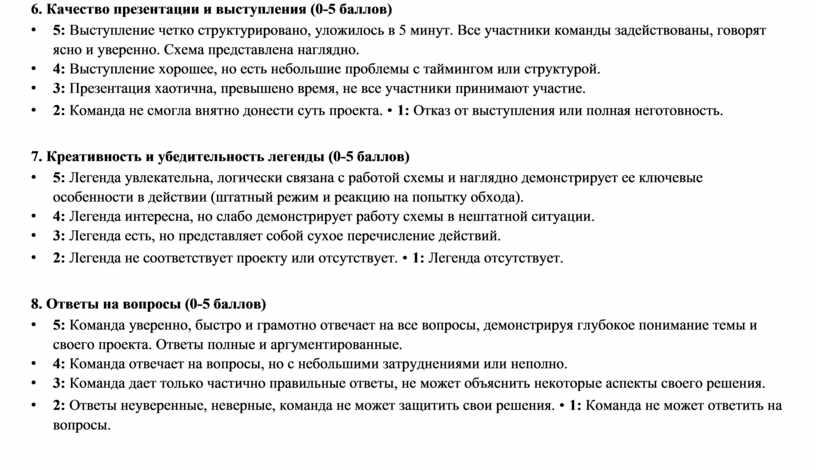

6. Качество презентации и выступления (0-5 баллов)

•     5: Выступление четко структурировано, уложилось в 5 минут. Все участники команды задействованы, говорят ясно и уверенно. Схема представлена наглядно.

•     4: Выступление хорошее, но есть небольшие проблемы с таймингом или структурой.

•     3: Презентация хаотична, превышено время, не все участники принимают участие.

•     2: Команда не смогла внятно донести суть проекта. • 1: Отказ от выступления или полная неготовность.

7. Креативность и убедительность легенды (0-5 баллов)

•     5: Легенда увлекательна, логически связана с работой схемы и наглядно демонстрирует ее ключевые особенности в действии (штатный режим и реакцию на попытку обхода).

•     4: Легенда интересна, но слабо демонстрирует работу схемы в нештатной ситуации.

•     3: Легенда есть, но представляет собой сухое перечисление действий.

•     2: Легенда не соответствует проекту или отсутствует. • 1: Легенда отсутствует.

8. Ответы на вопросы (0-5 баллов)

•     5: Команда уверенно, быстро и грамотно отвечает на все вопросы, демонстрируя глубокое понимание темы и своего проекта. Ответы полные и аргументированные.

•     4: Команда отвечает на вопросы, но с небольшими затруднениями или неполно.

•     3: Команда дает только частично правильные ответы, не может объяснить некоторые аспекты своего решения.

•     2: Ответы неуверенные, неверные, команда не может защитить свои решения. • 1: Команда не может ответить на вопросы.
