Процедура деления

Вопрос 1.Разработка схему электронного устройства - кольцевого счетчика с применением САПР - microcap. симулировать работу устройства , определить во сколько раз (указать число) частота выводимых импульсов меньше частоты генератора

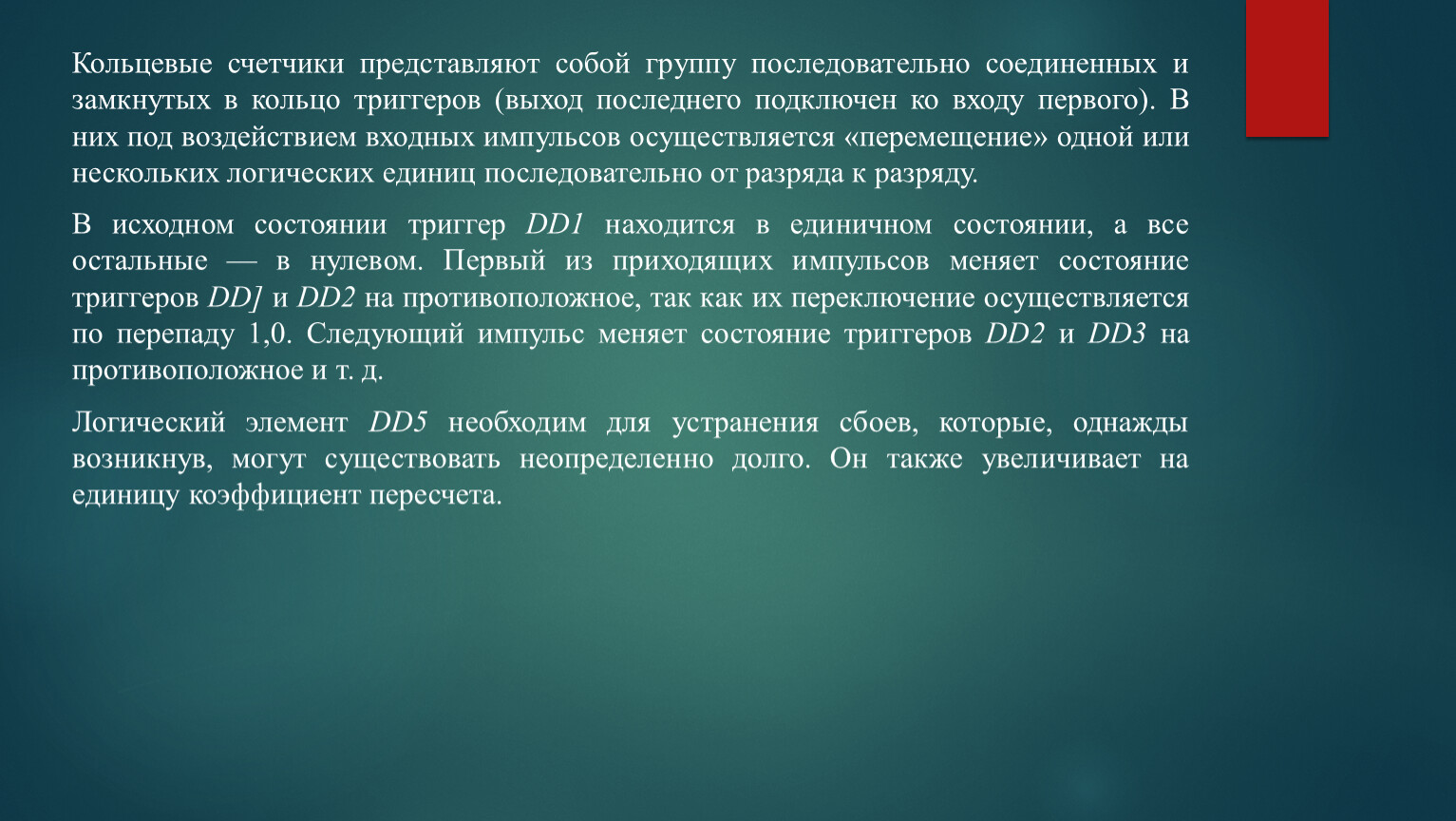

Кольцевые счетчики представляют собой группу последовательно соединенных и замкнутых в кольцо триггеров (выход последнего подключен ко входу первого). В них под воздействием входных импульсов осуществляется «перемещение» одной или нескольких логических единиц последовательно от разряда к разряду.
В исходном состоянии триггер DD1 находится в единичном состоянии, а все остальные — в нулевом. Первый из приходящих импульсов меняет состояние триггеров DD] и DD2 на противоположное, так как их переключение осуществляется по перепаду 1,0. Следующий импульс меняет состояние триггеров DD2 и DD3 на противоположное и т. д.
Логический элемент DD5 необходим для устранения сбоев, которые, однажды возникнув, могут существовать неопределенно долго. Он также увеличивает на единицу коэффициент пересчета.
