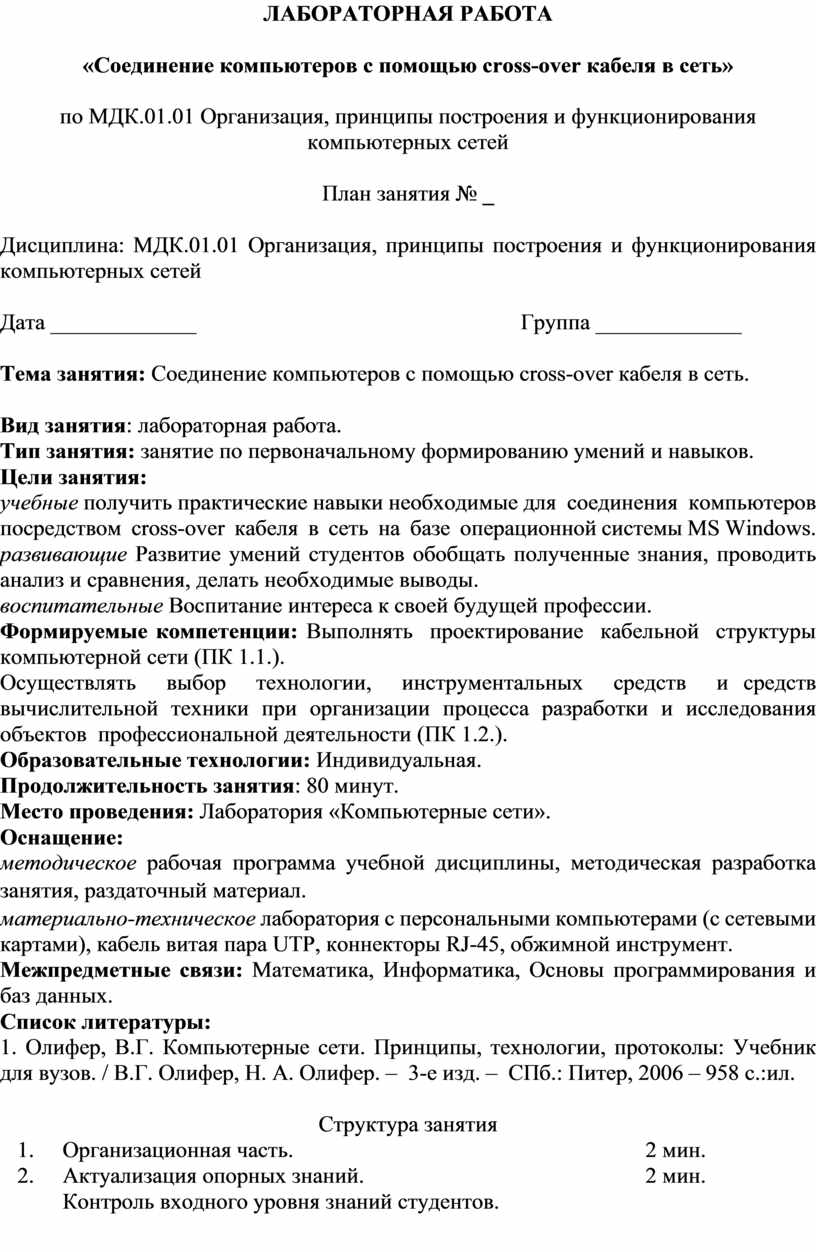

ЛАБОРАТОРНАЯ РАБОТА

«Соединение компьютеров с помощью cross-over кабеля в сеть»

по МДК.01.01 Организация, принципы построения и функционирования компьютерных сетей

План занятия № _

Дисциплина: МДК.01.01 Организация, принципы построения и функционирования компьютерных сетей

Дата _____________                                                          Группа _____________

Тема занятия: Соединение компьютеров с помощью cross-over кабеля в сеть.

Вид занятия: лабораторная работа.

Тип занятия: занятие по первоначальному формированию умений и навыков.

Цели занятия:

учебные получить практические навыки необходимые для  соединения  компьютеров  посредством  cross-over  кабеля  в  сеть  на  базе  операционной системы MS Windows.

развивающие Развитие умений студентов обобщать полученные знания, проводить анализ и сравнения, делать необходимые выводы.

воспитательные Воспитание интереса к своей будущей профессии.

Формируемые компетенции: Выполнять  проектирование  кабельной  структуры  компьютерной сети (ПК 1.1.).

Осуществлять  выбор  технологии,  инструментальных  средств  и средств  вычислительной  техники  при  организации  процесса  разработки  и  исследования  объектов  профессиональной деятельности (ПК 1.2.).

Образовательные технологии: Индивидуальная.

Продолжительность занятия: 80 минут.

Место проведения: Лаборатория «Компьютерные сети».

Оснащение:

методическое рабочая программа учебной дисциплины, методическая разработка занятия, раздаточный материал.

материально-техническое лаборатория с персональными компьютерами (с сетевыми картами), кабель витая пара UTP, коннекторы RJ-45, обжимной инструмент.

Межпредметные связи: Математика, Информатика, Основы программирования и баз данных.

Список литературы:

1. Олифер, В.Г. Компьютерные сети. Принципы, технологии, протоколы: Учебник для вузов. / В.Г. Олифер, Н. А. Олифер. –  3-е изд. –  СПб.: Питер, 2006 – 958 с.:ил.

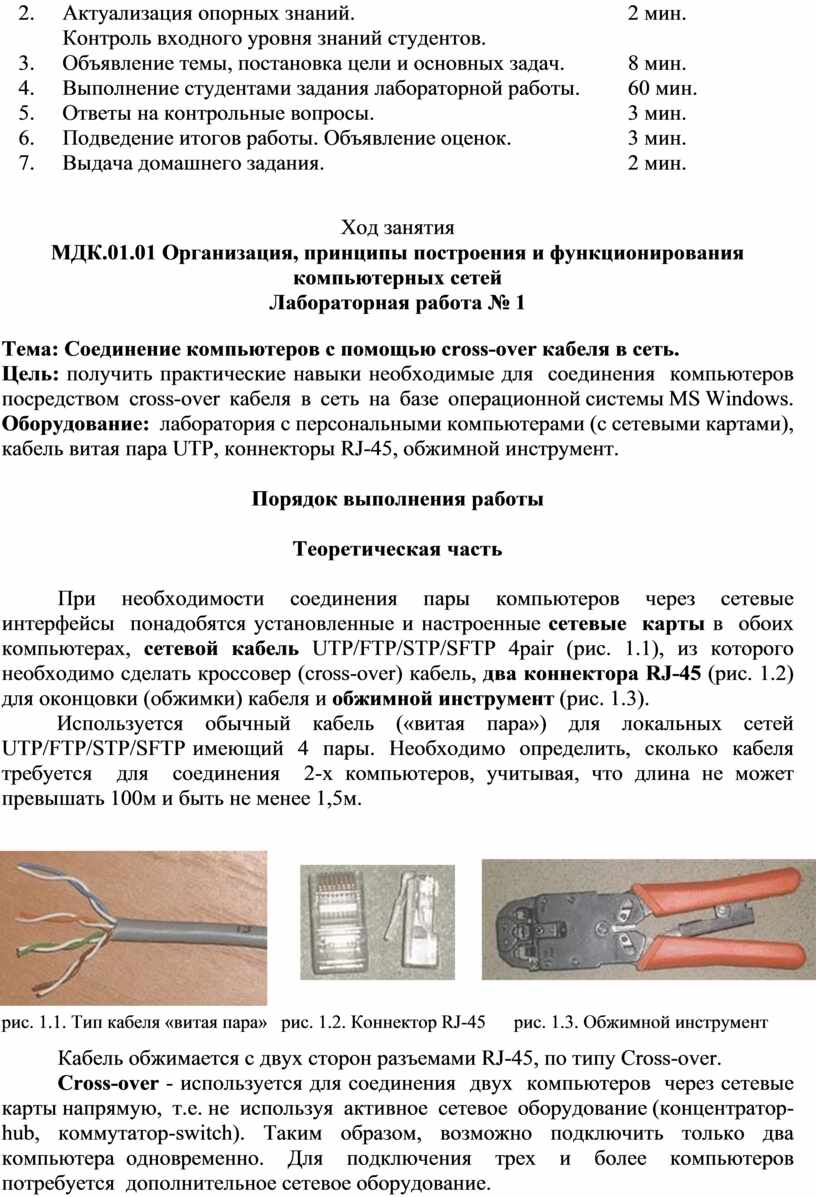

Структура занятия

Ход занятия

МДК.01.01 Организация, принципы построения и функционирования компьютерных сетей

Лабораторная работа № 1

Тема: Соединение компьютеров с помощью cross-over кабеля в сеть.

Цель: получить практические навыки необходимые для  соединения  компьютеров  посредством  cross-over  кабеля  в  сеть  на  базе  операционной системы MS Windows.

Оборудование:  лаборатория с персональными компьютерами (с сетевыми картами), кабель витая пара UTP, коннекторы RJ-45, обжимной инструмент.

Порядок выполнения работы

Теоретическая часть

При   необходимости   соединения   пары   компьютеров   через   сетевые   интерфейсы  понадобятся установленные и настроенные сетевые  карты в  обоих  компьютерах, сетевой кабель UTP/FTP/STP/SFTP 4pair (рис. 1.1), из которого необходимо сделать кроссовер (cross-over) кабель, два коннектора RJ-45 (рис. 1.2) для оконцовки (обжимки) кабеля и обжимной инструмент (рис. 1.3).

Используется обычный кабель («витая пара») для локальных сетей UTP/FTP/STP/SFTP имеющий  4  пары.  Необходимо  определить,  сколько  кабеля  требуется  для  соединения  2-х компьютеров, учитывая, что длина не может превышать 100м и быть не менее 1,5м.

рис. 1.1. Тип кабеля «витая пара»   рис. 1.2. Коннектор RJ-45      рис. 1.3. Обжимной инструмент

Кабель обжимается с двух сторон разъемами RJ-45, по типу Cross-over.

Cross-over - используется для соединения  двух  компьютеров  через сетевые  карты напрямую,  т.е. не  используя  активное  сетевое  оборудование (концентратор-hub,  коммутатор-switch).  Таким  образом,  возможно  подключить  только  два  компьютера одновременно.  Для  подключения  трех  и  более  компьютеров  потребуется  дополнительное сетевое оборудование.

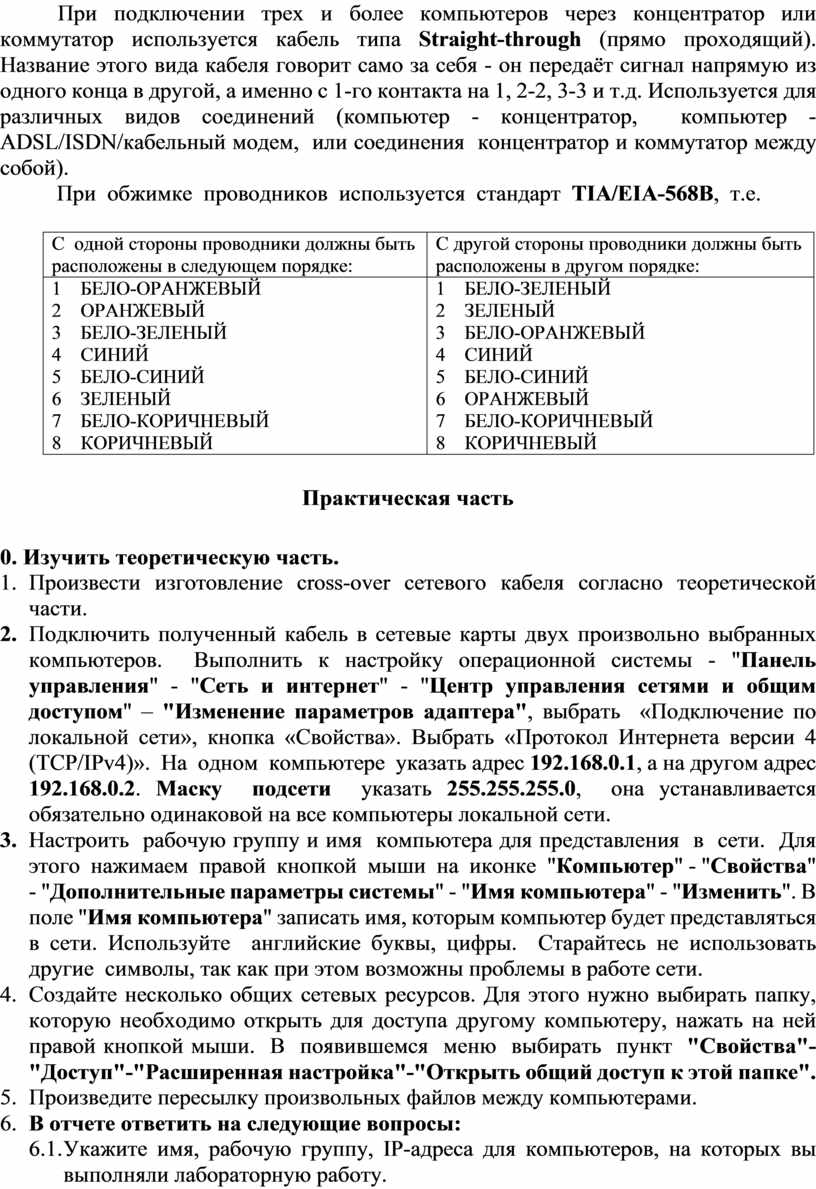

При  подключении  трех  и  более  компьютеров  через  концентратор  или  коммутатор используется кабель типа Straight-through (прямо проходящий). Название этого вида кабеля говорит само за себя - он передаёт сигнал напрямую из одного конца в другой, а именно с 1-го контакта на 1, 2-2, 3-3 и т.д. Используется для различных видов соединений (компьютер - концентратор,  компьютер - ADSL/ISDN/кабельный модем,  или соединения  концентратор и коммутатор между собой).

При  обжимке  проводников  используется  стандарт  TIA/EIA-568B,  т.е.

Практическая часть

0. Изучить теоретическую часть.

1.     Произвести изготовление cross-over сетевого кабеля согласно теоретической части.

2.     Подключить полученный кабель в сетевые карты двух произвольно выбранных компьютеров.  Выполнить к настройку операционной системы - "Панель управления" - "Сеть и интернет" - "Центр управления сетями и общим доступом" – "Изменение параметров адаптера", выбрать  «Подключение по локальной сети», кнопка «Свойства». Выбрать «Протокол Интернета версии 4 (TCP/IPv4)».  На  одном  компьютере  указать адрес 192.168.0.1, а на другом адрес 192.168.0.2. Маску  подсети  указать 255.255.255.0,  она устанавливается обязательно одинаковой на все компьютеры локальной сети.

3.     Настроить  рабочую группу и имя  компьютера для представления  в  сети.  Для  этого  нажимаем  правой  кнопкой  мыши  на  иконке  "Компьютер" - "Свойства" - "Дополнительные параметры системы" - "Имя компьютера" - "Изменить". В поле "Имя компьютера" записать имя, которым компьютер будет представляться в сети. Используйте  английские буквы, цифры.  Старайтесь не использовать другие  символы, так как при этом возможны проблемы в работе сети.

4.     Создайте несколько общих сетевых ресурсов. Для этого нужно выбирать папку, которую необходимо открыть для доступа другому компьютеру, нажать на ней правой кнопкой мыши.  В  появившемся  меню  выбирать  пункт  "Свойства"- "Доступ"-"Расширенная настройка"-"Открыть общий доступ к этой папке".

5.     Произведите пересылку произвольных файлов между компьютерами.

6.     В отчете ответить на следующие вопросы:

6.1. Укажите имя, рабочую группу, IP-адреса для компьютеров, на которых вы выполняли лабораторную работу.

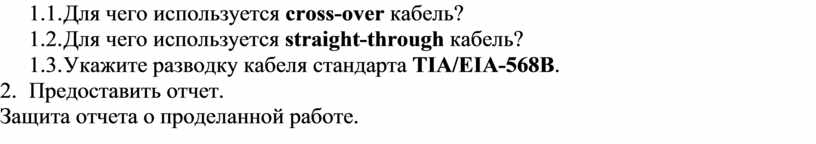

6.2. Для чего используется cross-over кабель?

6.3. Для чего используется straight-through кабель?

6.4. Укажите разводку кабеля стандарта TIA/EIA-568B.

7.     Предоставить отчет.

8.     Защита отчета о проделанной работе.
