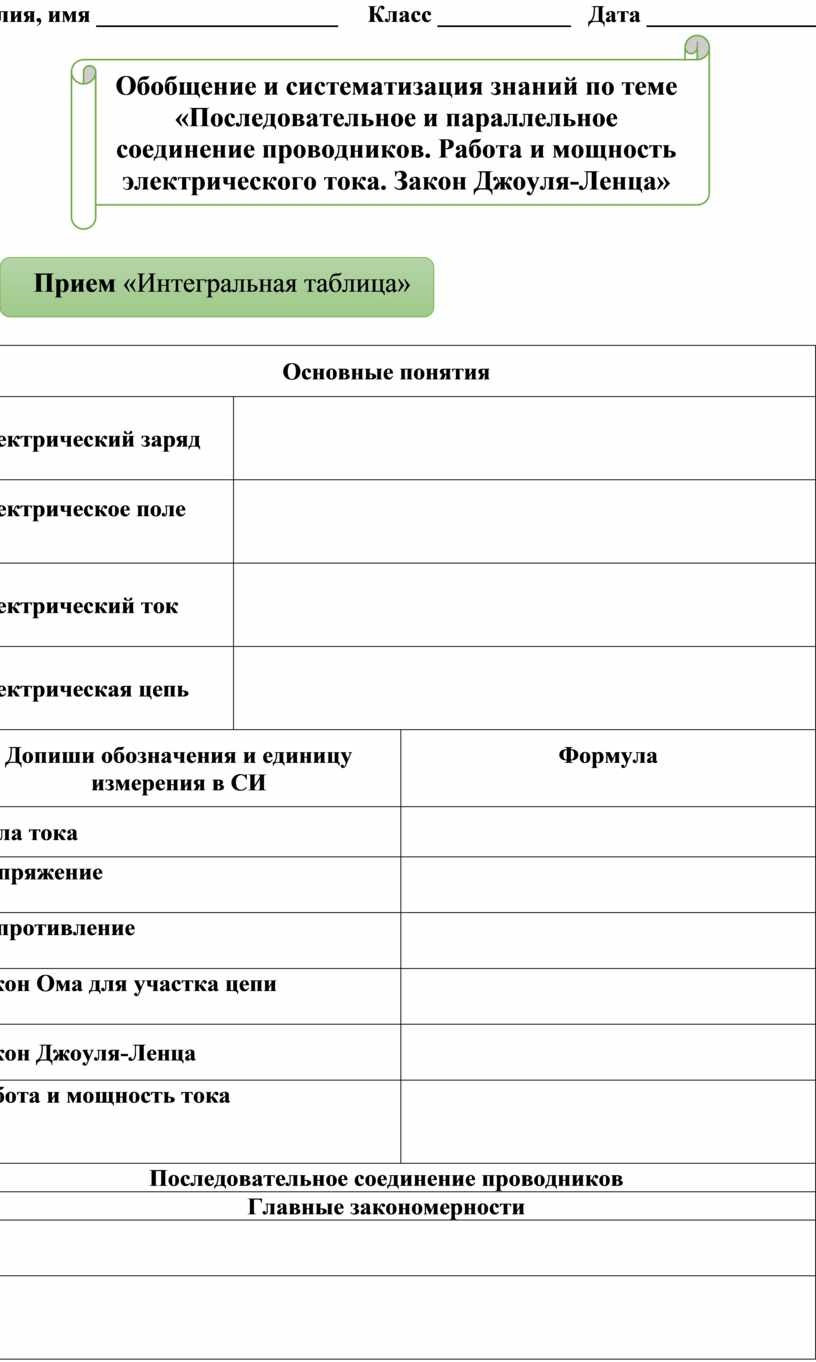

Рабочий лист по теме: Обобщение и систематизация знаний «Последовательное и параллельное соединение проводников. Работа и мощность электрического тока. Закон Джоуля-Ленца»

Фамилия, имя ____________________     Класс ___________   Дата ______________

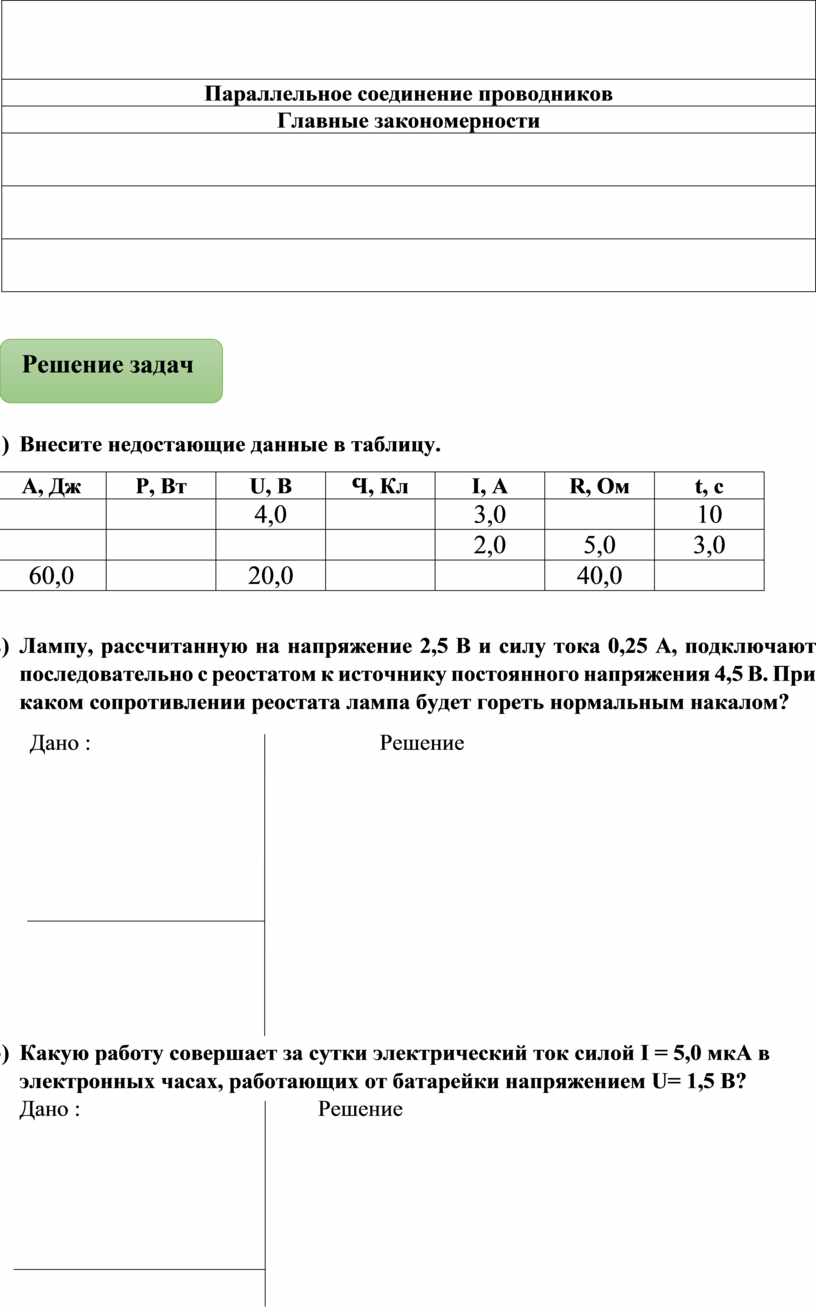

1)    Внесите недостающие данные в таблицу.

2)    Лампу, рассчитанную на напряжение 2,5 В и силу тока 0,25 А, подключают последовательно с реостатом к источнику постоянного напряжения 4,5 В. При каком сопротивлении реостата лампа будет гореть нормальным накалом?

       Дано :                                                   Решение

3)    Какую работу совершает за сутки электрический ток силой I = 5,0 мкА в электронных часах, работающих от батарейки напряжением U= 1,5 В?

Дано :                                          Решение

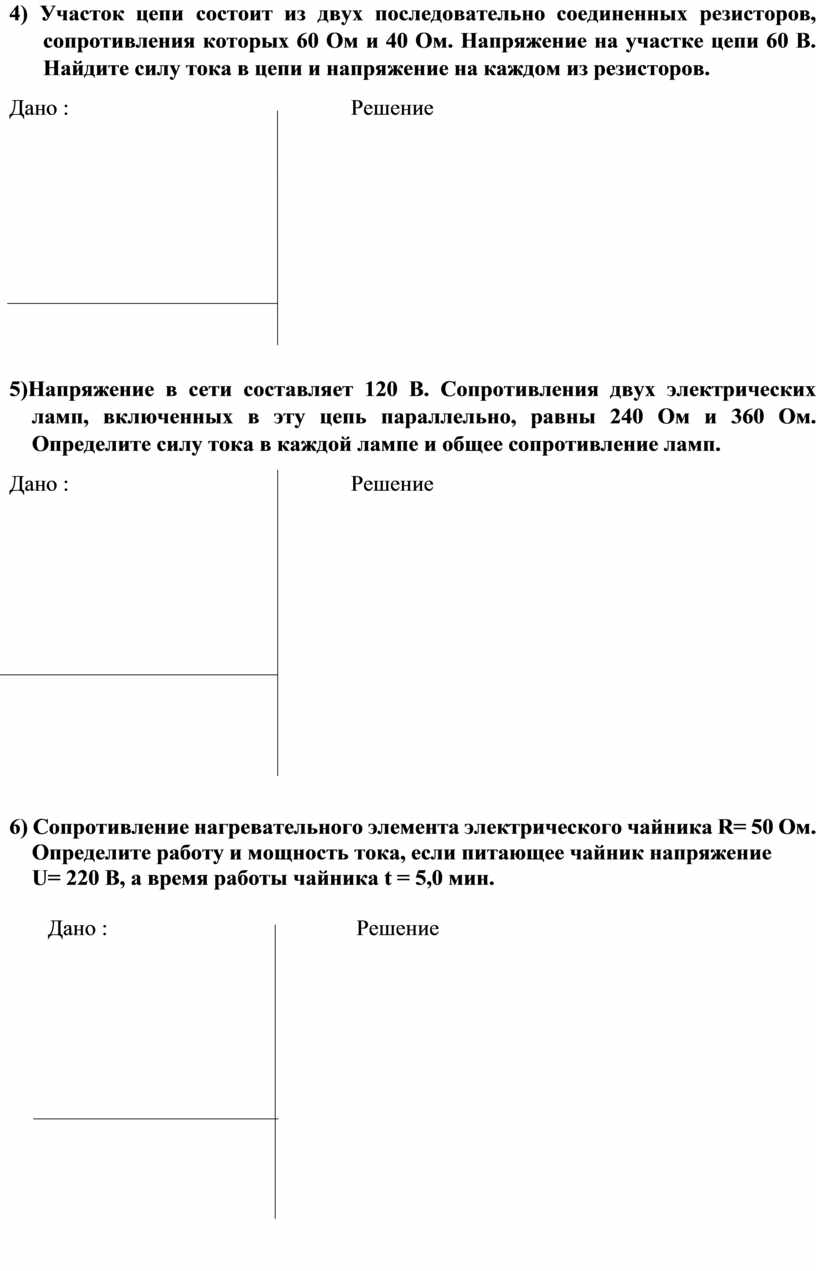

4) Участок цепи состоит из двух последовательно соединенных резисторов, сопротивления которых 60 Ом и 40 Ом. Напряжение на участке цепи 60 В. Найдите силу тока в цепи и напряжение на каждом из резисторов.

Дано :                                                   Решение

5)Напряжение в сети составляет 120 В. Сопротивления двух электрических ламп, включенных в эту цепь параллельно, равны 240 Ом и 360 Ом. Определите силу тока в каждой лампе и общее сопротивление ламп.

Дано :                                                   Решение

6) Сопротивление нагревательного элемента электрического чайника R= 50 Ом. Определите работу и мощность тока, если питающее чайник напряжение

U= 220 В, а время работы чайника t = 5,0 мин.

       Дано :                                             Решение

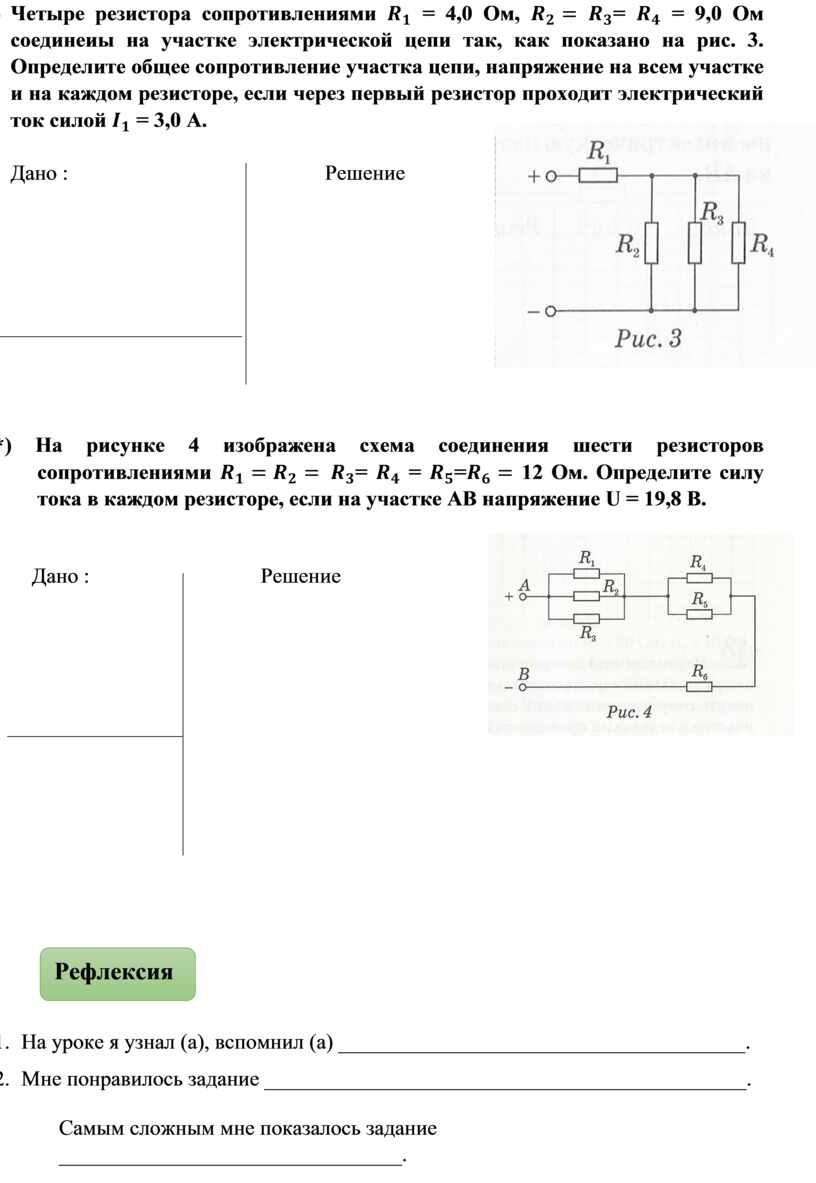

7)   Четыре резистора сопротивлениями  = 4,0 Ом, =  = 9,0 Ом соединеиы на участке электрической цепи так, как показано на рис. 3. Определите общее сопротивление участка цепи, напряжение на всем участке и на каждом резисторе, если через первый резистор проходит электрический ток силой  = 3,0 А.

Дано :                                                Решение

8*) На рисунке 4 изображена схема соединения шести резисторов   сопротивлениями =  = = 12 Ом. Определите силу тока в каждом резисторе, если на участке АВ напряжение U = 19,8 В.

    Дано :                                Решение

1.     На уроке я узнал (а), вспомнил (а) ______________________________________.

2.     Мне понравилось задание _____________________________________________.

3.     Самым сложным мне показалось задание ________________________________.

4.
