Рисуем простейшие фигуры

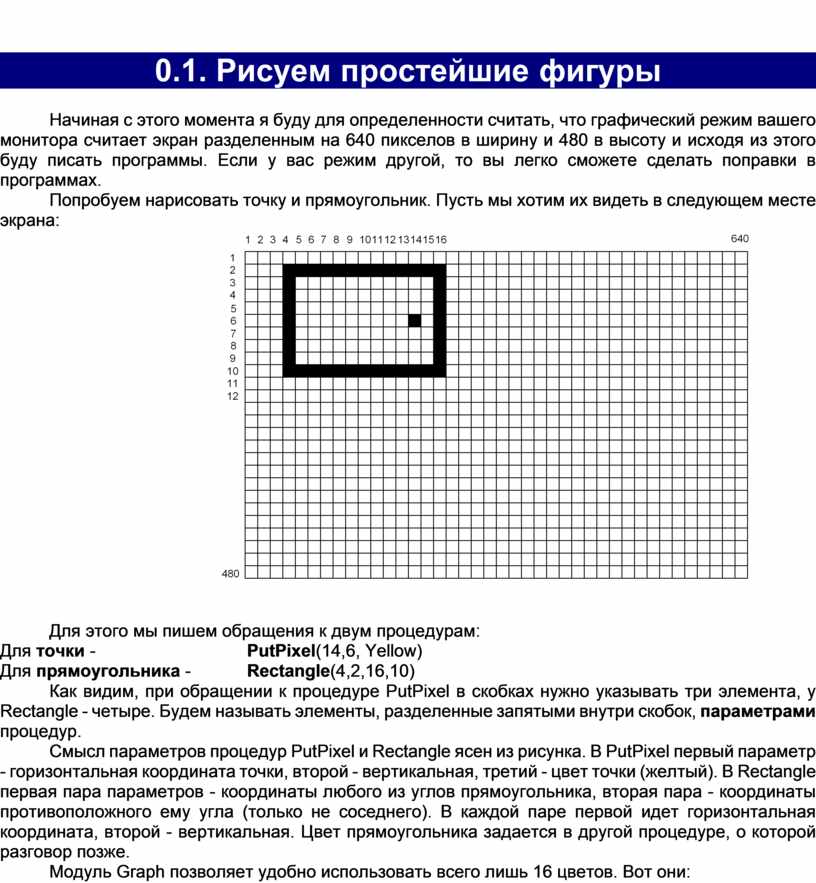

0.1. Рисуем простейшие фигуры

Начиная с этого момента я буду для определенности считать, что графический режим вашего монитора считает экран разделенным на 640 пикселов в ширину и 480 в высоту и исходя из этого буду писать программы. Если у вас режим другой, то вы легко сможете сделать поправки в программах.

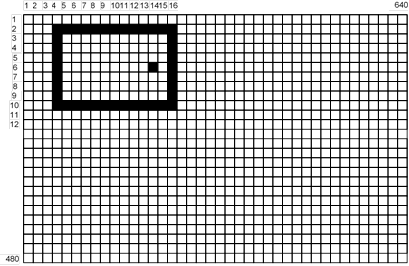

Попробуем нарисовать точку и прямоугольник. Пусть мы хотим их видеть в следующем месте экрана:



Для этого мы пишем обращения к двум процедурам:

Для точки -                             PutPixel(14,6, Yellow)

Для прямоугольника -           Rectangle(4,2,16,10)

Как видим, при обращении к процедуре PutPixel в скобках нужно указывать три элемента, у Rectangle - четыре. Будем называть элементы, разделенные запятыми внутри скобок, параметрами процедур.

Смысл параметров процедур PutPixel и Rectangle ясен из рисунка. В PutPixel первый параметр - горизонтальная координата точки, второй - вертикальная, третий - цвет точки (желтый). В Rectangle первая пара параметров - координаты любого из углов прямоугольника, вторая пара - координаты противоположного ему угла (только не соседнего). В каждой паре первой идет горизонтальная координата, второй - вертикальная. Цвет прямоугольника задается в другой процедуре, о которой разговор позже.

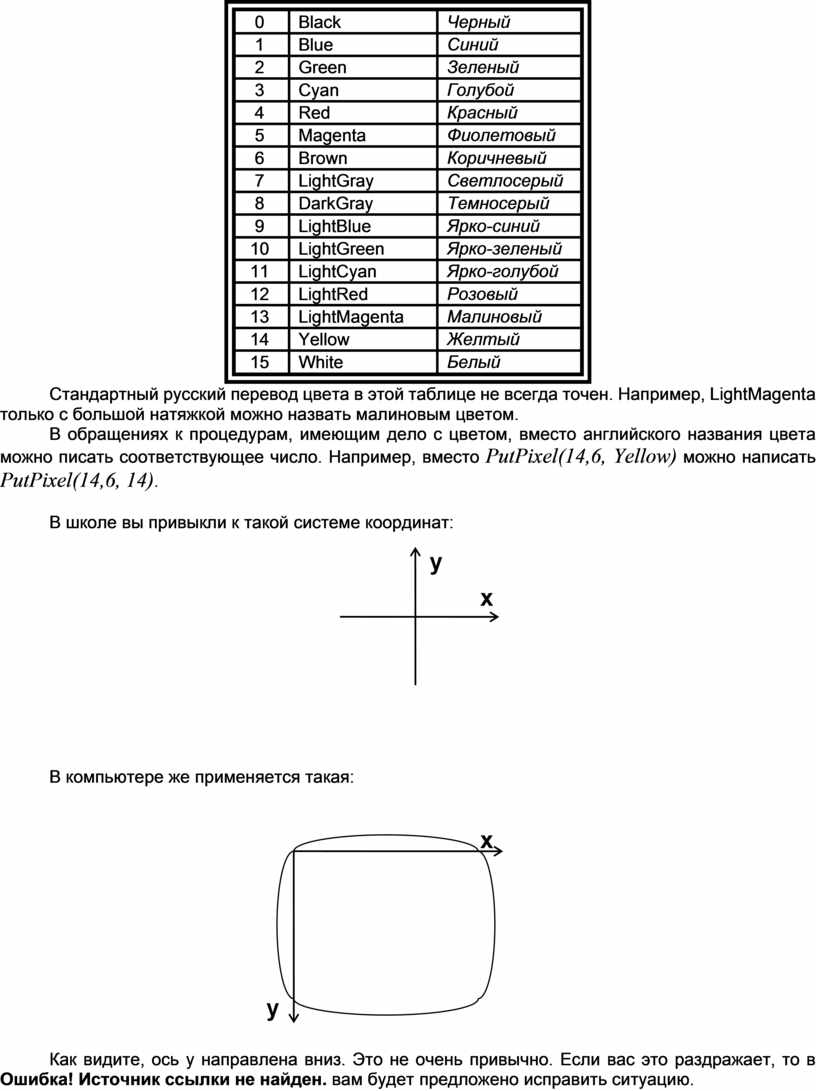

Модуль Graph позволяет удобно использовать всего лишь 16 цветов. Вот они:

Стандартный русский перевод цвета в этой таблице не всегда точен. Например, LightMagenta только с большой натяжкой можно назвать малиновым цветом.

В обращениях к процедурам, имеющим дело с цветом, вместо английского названия цвета можно писать соответствующее число. Например, вместо PutPixel(14,6, Yellow) можно написать PutPixel(14,6, 14).



В школе вы привыкли к такой системе координат:









В компьютере же применяется такая:





Как видите, ось у направлена вниз. Это не очень привычно. Если вас это раздражает, то в 13.2 вам будет предложено исправить ситуацию.

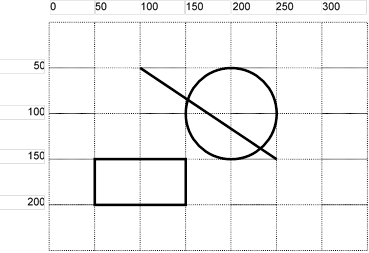

Напишем программу, которая рисует точку, прямоугольник, окружность и отрезок прямой так, как это показано на рисунке:



Пояснения: Отрезок прямой рисуется процедурой Line. Мы знаем, что отрезок прямой можно построить, если известно положение его двух крайних точек. Они-то и задаются в обращении к процедуре. Первая пара параметров - координаты одной точки (любой из двух), вторая пара - другой.

Окружность можно построить, если известно положение центра и радиус. Окружность рисуется процедурой Circle, первые два параметра которой - координаты центра, третий - радиус.

Попробуем теперь нарисовать эллипс с центром в точке х=200, у=150, вот такой:





Это выполнит процедура Ellipse. Вот ее вызов - Ellipse(200,150,0,360,100,40).Если вы хотите нарисовать не полный эллипс, а только часть его, вместо 0 укажите начальный угол дуги эллипса, скажем 90, а вместо 360 - конечный угол, скажем 180.

Процедура ClearDevice стирает все с экрана в графическом режиме.

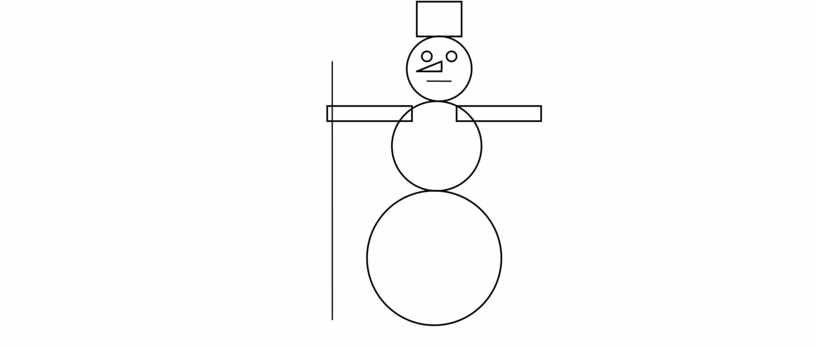

Задание 67: Нарисуйте снеговика:
