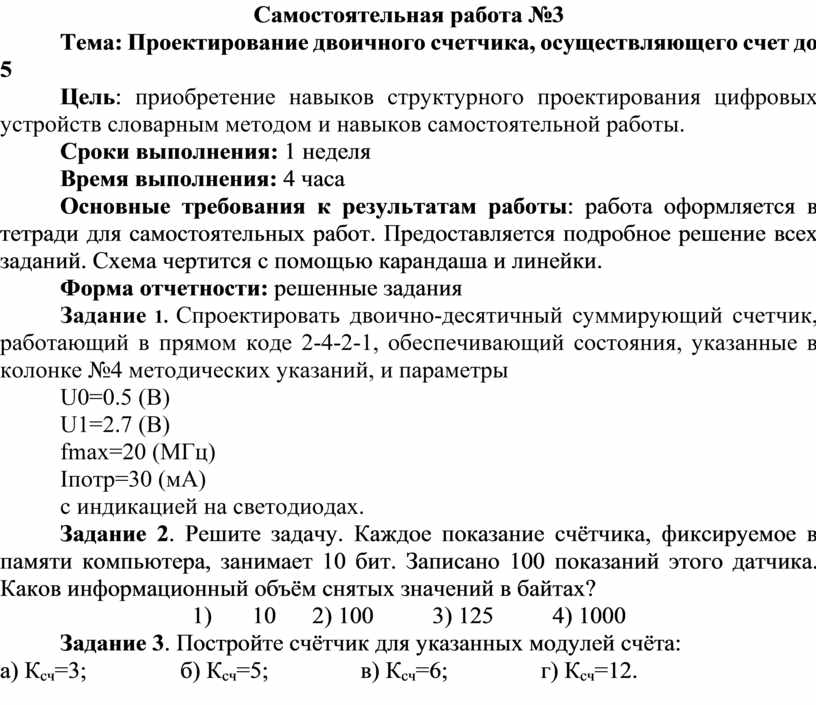

Самостоятельная работа №3

Тема: Проектирование двоичного счетчика, осуществляющего счет до 5

Цель: приобретение навыков структурного проектирования цифровых устройств словарным методом и навыков самостоятельной работы.

Сроки выполнения: 1 неделя

Время выполнения: 4 часа

Основные требования к результатам работы: работа оформляется в тетради для самостоятельных работ. Предоставляется подробное решение всех заданий. Схема чертится с помощью карандаша и линейки.

Форма отчетности: решенные задания

Задание 1. Спроектировать двоично-десятичный суммирующий счетчик, работающий в прямом коде 2-4-2-1, обеспечивающий состояния, указанные в колонке №4 методических указаний, и параметры

U0=0.5 (В)

U1=2.7 (В)

fmax=20 (МГц)

Iпотр=30 (мА)

с индикацией на светодиодах.

Задание 2. Решите задачу. Каждое показание счётчика, фиксируемое в памяти компьютера, занимает 10 бит. Записано 100 показаний этого датчика. Каков информационный объём снятых значений в байтах?

1)                10     2) 100         3) 125         4) 1000

Задание 3. Постройте счётчик для указанных модулей счёта:

а) К_сч=3;               б) К_сч=5;              в) К_сч=6;              г) К_сч=12.
