Словарь геодезических терминов

Самарский колледж строительства и предпринимательства (филиал)

Федерального государственного бюджетного образовательного учреждения

высшего образования

«Национальный исследовательский Московский государственный строительный университет»















Словарь геодезических терминов

для студентов специальности

08.02.01 Строительство и эксплуатация зданий и сооружений























Самара, 2021

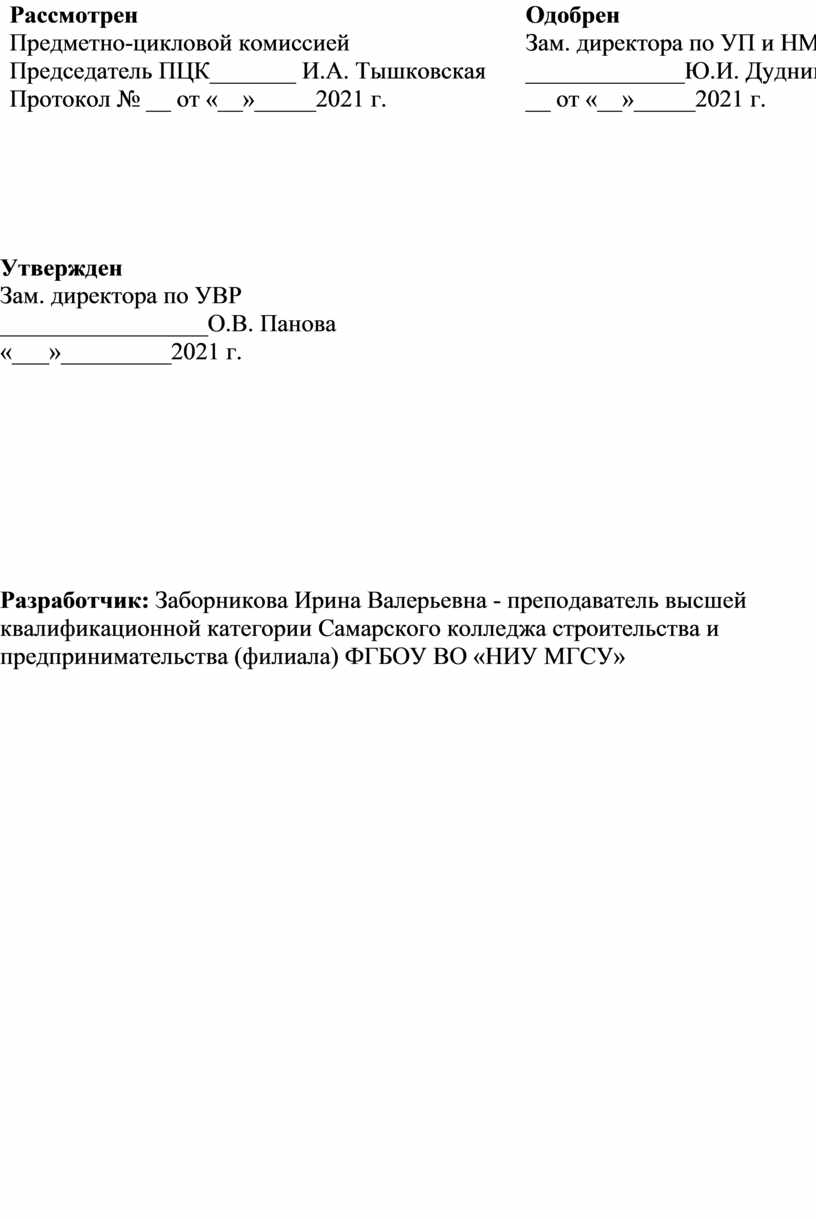

Рассмотрен Предметно-цикловой комиссией Председатель ПЦК_______ И.А. Тышковская Протокол № __ от «__»_____2021 г.

Одобрен Зам. директора по УП и НМР _____________Ю.И. Дудникова __ от «__»_____2021 г.









Утвержден

Зам. директора по УВР

_________________О.В. Панова

«___»_________2021 г.















Разработчик: Заборникова Ирина Валерьевна - преподаватель высшей квалификационной категории Самарского колледжа строительства и предпринимательства (филиала) ФГБОУ ВО «НИУ МГСУ»























Азимут (араб. as-sumut - путь,направление) – двугранный угол,ориентирующий относительно направления на север.



Алидада (от араб. аль-идада - линейка) – деталь горизонтального или вертикального круга астрономических и геодезических угломерных инструментов, вращающаяся вокруг оси, проходящей через центр лимба. С помощью двух верньеров или микроскопов,расположенных на противоположных концах алидады, производятся отсчёты угловых делений лимба.



Балтийская система высот – принятая в России и ряде других стран СНГ система абсолютных высот, отсчет которых ведется от нуля Кронштадтского футштока. От этой отметки отсчитаны высоты опорных геодезических пунктов, которые обозначены на местности разными геодезическими знаками и нанесены на карты.



Биссектор – два штриха сетки нитей зрительной трубы в геодезических приборах, используемые совместно для наведения на визирную цель.



Бленда (от нем. blende - ниша) – принадлежность геодезического прибора,предназначенная для защиты объектива зрительной трубы от попадания в него прямых солнечных лучей.



Буссоль (франц. boussole) – инструмент, предназначенный для определений магнитного азимута направления и направления магнитного меридиана на местности.



Верньер – приспособление, с помощью которого отсчитывают доли делений основной шкалы лимба в геодезических приборах.



Вертикальный угол – угол в вертикальной плоскости.



Веха - вертикальная прямая жердь, которая ставится при топографической съемке для обозначения на местности точки.



Визир (от нем. visier - прицел) – устройство в геодезических приборах, с помощью которого производится приближенное наведение зрительной трубы на определяемую точку в пространстве.



Визирование (при геодезических измерениях) – операция по совмещению изображений сетки нитей визирного приспособления и визирной цели.



Геодезия (греч. geōdaisía, от gē – Земля и dáiō – делю, разделяю) – наука об определении фигуры, размеров и гравитационного поля Земли и об измерениях на земной поверхности для отображения её на планах и картах, а также для проведения различных инженерных и народно-хозяйственных мероприятий.



Геоид (греч. geoeides, от ge – Земля иeidos – вид) – образованная основной уровенной поверхностью замкнутая фигура, принимаемая за обобщенную поверхность Земли.



Геометрическое нивелирование – определение высот точек земной поверхности относительно исходной точки с помощью горизонтального луча.



Горизонтальное проложение - длина проекции линии на горизонтальную плоскость



Горизонтальный угол – угол в горизонтальной плоскости, соответствующий двухгранному углу между двумя вертикальными плоскостями, проходящими через отвесную линию в вершине угла.



Дирекционный угол – угол между проходящим через данную точку направлением и линией,параллельной оси абсцисс, отсчитываемый от северного направления оси абсцисс по ходу часовой стрелки.



Картограмма – карта, показывающая штриховкой (различной густоты)или окраской (различной степени насыщенности) среднюю интенсивность какого-либо показателя в пределах каждой единицы нанесенного на карту территориального деления (например, плотность населения, интенсивность явления).



Координаты – угловые и линейные величины, однозначно определяющие положение точки на какой-либо поверхности или в пространстве относительно принятого их счета.



Кремальера (от франц. cremaillere - зубчатая рейка) – устройство для фокусирования зрительной трубы геодезического прибора.



Лимб (от лат. limbus – кайма) – плоское металлическое кольцо, разделённое штрихами на равные доли окружности (например, градусы, минуты или др.).



Магнитный азимут – угол, отсчитываемый от северного направления магнитной стрелки компаса по часовой стрелке до заданного направления.

Масштаб (нем. Mabstab, от Mab – мера,размер и Stab – палка) – отношение длины отрезков на чертеже, плане, аэрофотоснимке или карте к длинам соответствующих им отрезков в натуре.



Невязка – разность между значением функции, вычисленным по результатам измерений, и истинным ее значением, возникающая вследствие неизбежных погрешностей измерений.



Нивелирная сеть – сеть пунктов земной поверхности, высоты которых над уровнем моря определены из нивелирования.



Нивелирный репер – геодезический знак, закрепляющий пункт нивелирной сети.



Обратная геодезическая задача –определение длины и направления линии по данным координатам ее начальной и конечной точек.



Опорная геодезическая сеть – система определённым образом выбранных и закрепленных на местности точек, служащих опорными пунктами при топографической съёмке и геодезических измерениях на местности.



Пикет (от франц. piquet – кол), в геодезии – точка на местности (обозначенная колышком),служащая ориентиром для установки рейки при выполнении топографической съемки и нивелировании.



План (от лат. planum – плоскость) – чертеж, дающий в уменьшенном виде изображение горизонтальной проекции небольшого участка местности, в пределах которого кривизна уровенной поверхности не учитывается.



Превышение – разность высот точек.



Прямая геодезическая задача– определение координат конечной точки линии по ее длине, направлению и координатам начальной точки.



Разбивка – геодезические работы по определению местоположения и закреплению на местности осей в процессе строительства.



Рельеф (от фран. relief - выпуклость) – совокупность неровностей земной поверхности естественного происхождения, образующихся в результате экзогенных и эндогенных процессов на Земле.



Румб (англ. rhumb) – острый угол, отсчитываемый от ближайшего северного или южного направления осевого меридиана зоны до ориентируемой линии.



Створ – вертикальная плоскость, проходящая через две данные точки.

Тахеометрическая съемка – топографическая съемка, выполняемая с помощью теодолита или тахеометра и дальномерной рейки (вехи с призмой), в результате которой получают план местности с изображением ситуации и рельефа.



Теодолитная съемка – топографическая съемка, выполняемая при помощи теодолита и мер длины или дальномеров.



Топографическая съемка – комплекс работ, выполняемых с целью получения съемочного оригинала топографической карты или плана, а также получение топографической информации в другой форме.



Угловые (геодезические) измерения – вид геодезических измерений, в которых измеряемыми геодезическими величинами являются горизонтальные и (или) вертикальные углы(зенитные расстояния).



Угол возвышения, или угловая высота – угол наклона направления на предмет, расположенный над горизонтальной плоскостью.



Уровенная поверхность – поверхность, которая в каждой своей точке перпендикулярна к направлению отвесной линии и имеет постоянный потенциал.



Фотограмметрические работы – камеральные работы, основным назначением которых является создание оригинальных информационных продуктов по результатам фотографической съемки или стереотопографической съемки.



Ход нивелирный – геодезический ход, прокладываемый способом геометрического нивелирования с помощью нивелира. Служит для определения высот нивелирных знаков (реперов).



Ход тахеометрический – геодезический ход, являющийся планово-высотным съемочным обоснованием для тахеометрической (топографической) съемки. Служит для определения координат и высот съемочных точек.



Ход теодолитный – геодезический ход, являющийся плановым съемочным обоснованием топографических съемок или других видов геодезических работ.



Центрирование (средства геодезических измерений) – операция по совмещению вертикальной оси средства измерений с отвесной линией, проходящей через пункт относимости геодезических измерений.



Штатив геодезический (от лат. - стоящий) – принадлежность геодезического прибора, предназначенный для установки на земную поверхность и закрепления на нем в рабочее положение геодезического прибора с помощью станового винта.



Эллипсоид вращения – близкая по форме геоиду, но математически правильная поверхность, на которую можно перенести результаты измерений выполненных на физической поверхности Земли.

Список использованной литературы

1. Кузнецов, О. Ф. Основы геодезии и топография местности: Учебное пособие / Кузнецов О.Ф., - 2-е изд., перер. и доп. - Вологда:Инфра-Инженерия, 2017. - 286 с.: ISBN 978-5-9729-0175-3. - Текст : электронный. - URL: https://znanium.com/catalog/product/943564
2. Кравченко, Ю. А. Геодезия : учебник / Ю.А. Кравченко. — Москва : ИНФРА-М, 2017. — 344 с. — (Высшее образование: Бакалавриат). - ISBN 978-5-16-105828-2. - Текст : электронный. - URL: https://znanium.com/catalog/product/792587
3. Гиршберг, М. А. Геодезия: задачник : учеб. пособие / М.А. Гиршберг. — Изд. стереотип. — Москва : ИНФРА-М, 2018. — 288 с. + Доп. материалы [Электронный ресурс; Режим доступа: https://znanium.com]. — (Высшее образование: Бакалавриат). - ISBN 978-5-16-102814-8. - Текст : электронный. - URL: https://znanium.com/catalog/product/958201
4. Практикум по геодезии : учебник/ под ред. Г. Г. Поклада.-М.: Академический Проект, Трикста, 2011.-488 с.
