Практическая работа №6

Сопряжения. Построение чертежа плоской детали с элементами сопряжения

Плавный переход от одной линии к другой в черчении называют сопряжением. Для построения сопряжений необходимы следующие элементы: радиус сопряжения, центр дуги сопряжения и точки сопряжения.

1. Сопряжение двух пересекающихся прямых дугой заданного радиуса: Ø откройте документ Фрагмент;

Ø   – инструментальная панель Геометрия;

Ø  текущий масштаб на Инструментальной панели Вид М 1:1;

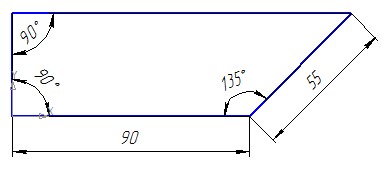

Ø  с помощью команды  – Непрерывный ввод объекта Инструментальной панели Компактная и привязки Выравнивание постройте изображение в соответствии с рис. 1;

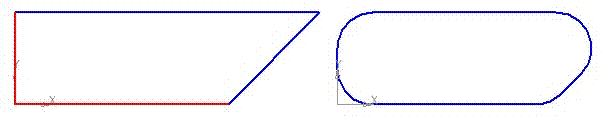

Рис. 1 Ø  – скругление;

Ø  введите радиус скругления 15 мм в соответствующее поле на панели Свойств;

Ø  по умолчанию на панели Свойств в группах Элемент 1 и Элемент 2 активен переключатель Усекать элемент, т.е. оставшиеся части объектов после создания скругления автоматически удаляются;

Ø  укажите два объекта, между которыми нужно построить скругление (рис. 2). Система автоматически выполнит плавный переход между прямыми, пересекающимися под прямым углом;

Ø  выполните сопряжение оставшихся углов (рис. 3).

                                              Рис. 2                                                                 Рис. 3

2.     Сопряжение окружности и прямой:

Ø  откройте документ Фрагмент;

Ø   – инструментальная панель Геометрия;

Ø  текущий масштаб на Инструментальной панели Вид М 1:1;

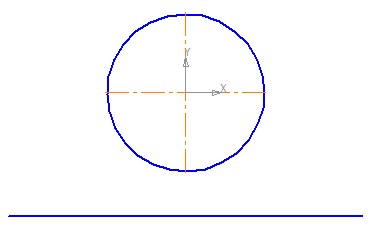

Ø  постройте окружность с осями радиусом 30 мм и горизонтальный отрезок произвольной длины (рис 4);

Рис. 4 Ø  – скругление;

Ø  введите радиус скругления 25 мм в соответствующее поле на панели Свойств;

Ø  укажите два объекта, между которыми нужно построить скругление (отрезок и часть окружности с левой стороны от вертикальной оси симметрии) – рис. 5;

Ø  используйте команду  – Отменить;

Ø  укажите два объекта, между которыми нужно построить скругление (отрезок и часть окружности с правой стороны от вертикальной оси симметрии) – рис. 6.

                                              Рис. 5                                                                 Рис.6

3.     Сопряжение двух окружностей:

Сопряжение двух окружностей бывает внешним и внутренним. При первом сопряжении центры этих окружностей находятся вне сопрягающей дуги. При внутреннем – внутри сопрягающей дуги:

Ø  откройте документ Фрагмент;

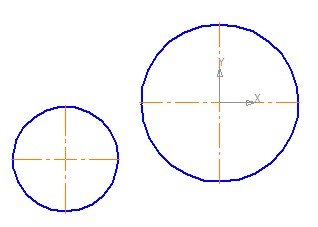

Ø  постройте две окружности с осями: первая радиусом 30 мм, вторая – 20 мм (рис

7);

Рис.7

Ø  введите радиус скругления 40 мм в соответствующее поле на панели Свойств;

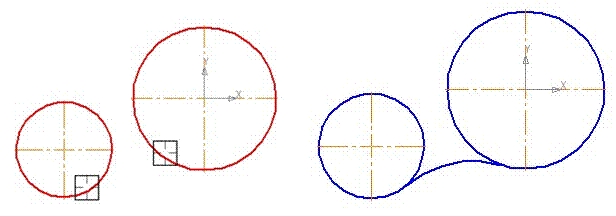

Ø  укажите два объекта, между которыми нужно построить скругление (рис. 8);

Ø  система построила внешнее сопряжение (рис. 9);

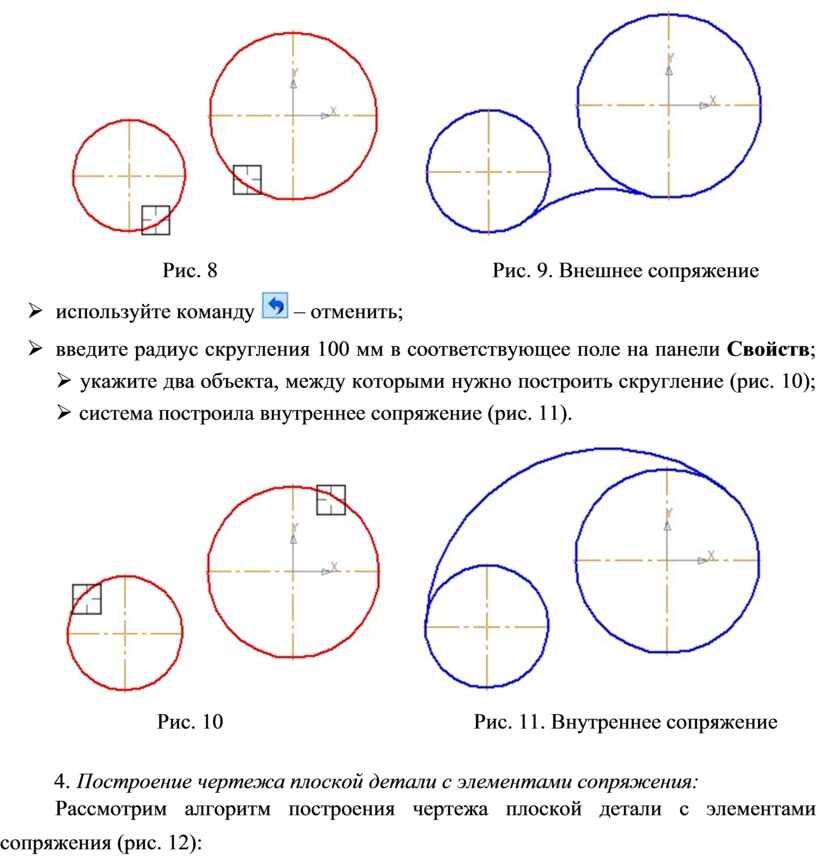

                                              Рис. 8                                               Рис. 9. Внешнее сопряжение

Ø  используйте команду  – отменить;

Ø  введите радиус скругления 100 мм в соответствующее поле на панели Свойств; Ø укажите два объекта, между которыми нужно построить скругление (рис. 10); Ø система построила внутреннее сопряжение (рис. 11).

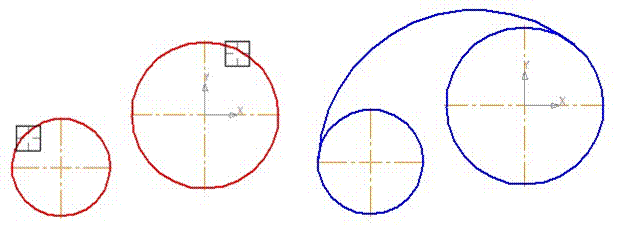

                                             Рис. 10                                           Рис. 11. Внутреннее сопряжение

4. Построение чертежа плоской детали с элементами сопряжения:

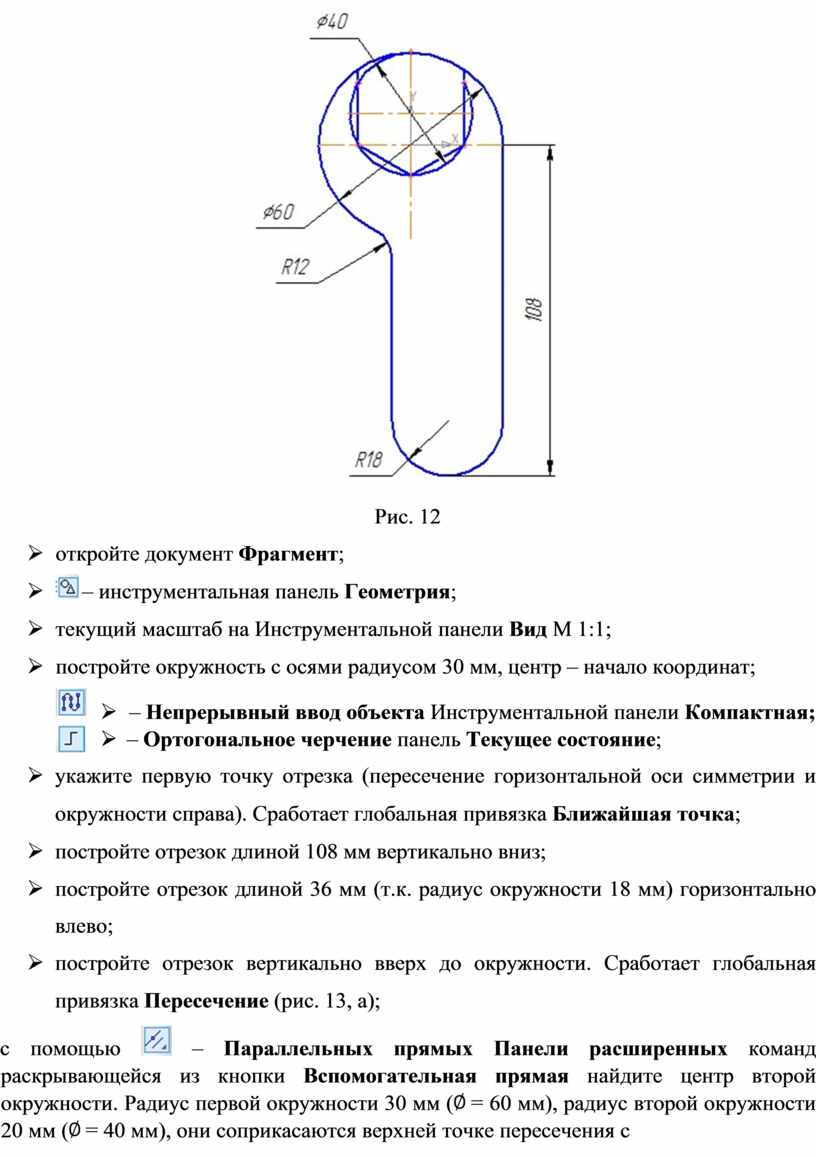

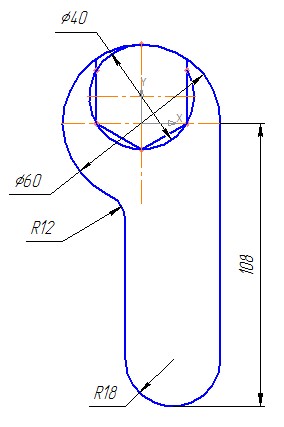

Рассмотрим алгоритм построения чертежа плоской детали с элементами сопряжения (рис. 12):

Рис. 12

Ø  откройте документ Фрагмент;

Ø   – инструментальная панель Геометрия;

Ø  текущий масштаб на Инструментальной панели Вид М 1:1;

Ø  постройте окружность с осями радиусом 30 мм, центр – начало координат;

Ø  – Непрерывный ввод объекта Инструментальной панели Компактная; Ø  – Ортогональное черчение панель Текущее состояние;

Ø укажите первую точку отрезка (пересечение горизонтальной оси симметрии и окружности справа). Сработает глобальная привязка Ближайшая точка;

Ø постройте отрезок длиной 108 мм вертикально вниз;

Ø постройте отрезок длиной 36 мм (т.к. радиус окружности 18 мм) горизонтально влево;

Ø постройте отрезок вертикально вверх до окружности. Сработает глобальная привязка Пересечение (рис. 13, а);

Ø с помощью  – Параллельных прямых Панели расширенных команд раскрывающейся из кнопки Вспомогательная прямая найдите центр второй окружности. Радиус первой окружности 30 мм ( = 60 мм), радиус второй окружности 20 мм ( = 40 мм), они соприкасаются верхней точке пересечения с осью симметрии, значит, расстояние между центрами можно рассчитать 30  - 20 = 10. Таким образом, укажите горизонтальную ось симметрии и разведите параллельные прямые на расстояние 10 мм. Подтвердите только верхнюю прямую

(рис. 13, б);

Ø постройте окружность радиусом 20 мм. Центр пересечения вертикальной оси симметрии и горизонтальной прямой;

Ø удалите вспомогательную прямую (рис. 13, в);

Ø  – Точки по кривой;

Ø в поле Количество участков кривой панели Свойств выберите значение 6;

Ø разделите окружность на 6 частей. Начало деления верхняя точка пересечения окружности и вертикальной оси симметрии;

Ø с помощью Непрерывного ввода объекта соедините точки, отключив команду Ортогональное черчение (рис. 13, г);

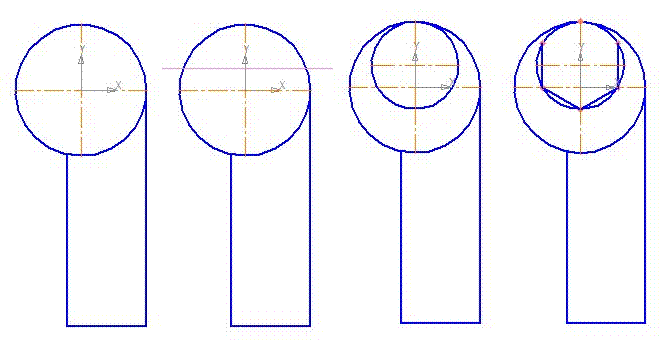

                                   а                                б                                 в                                 г

Рис. 13. Построение чертежа плоской детали с элементами сопряжения

Ø  – Отрезок, Ортогональное черчение. Продолжите отрезок вертикально вверх с двух сторон до пересечения с окружностью радиусом 30 мм (рис. 13, д);

Ø  – Прервать команду; Ø кнопка переключения  – Редактирование, команда  – Усечь кривую;

Ø щелчком ЛКМ выделите окружность радиусом 20 мм и нажмите <Delete>;

Ø удалите часть окружности (рис. 13, е);

Ø кнопка переключения  – Геометрия,  – скругление;

Ø введите радиус скругления 12 мм в соответствующее поле на панели Свойств;

Ø укажите два объекта, между которыми нужно построить скругление (отрезок и часть окружности с левой стороны от вертикальной оси симметрии); Ø выполните сопряжение прямых углов радиусом 18 мм (рис. 13, ж).

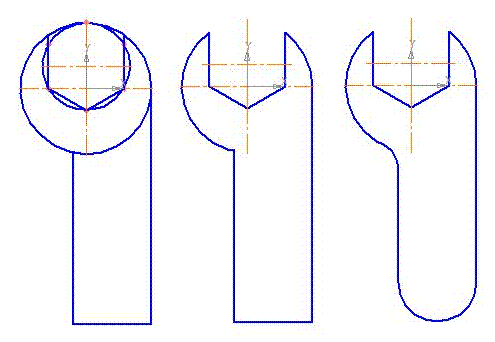

                                           д                               е                              ж

Рис. 13. Построение чертежа плоской детали с элементами сопряжения

Самостоятельная работа

1. Постройте чертеж плоской детали (рис. 14).

Рис. 14. Чертеж плоской детали с элементами сопряжения
