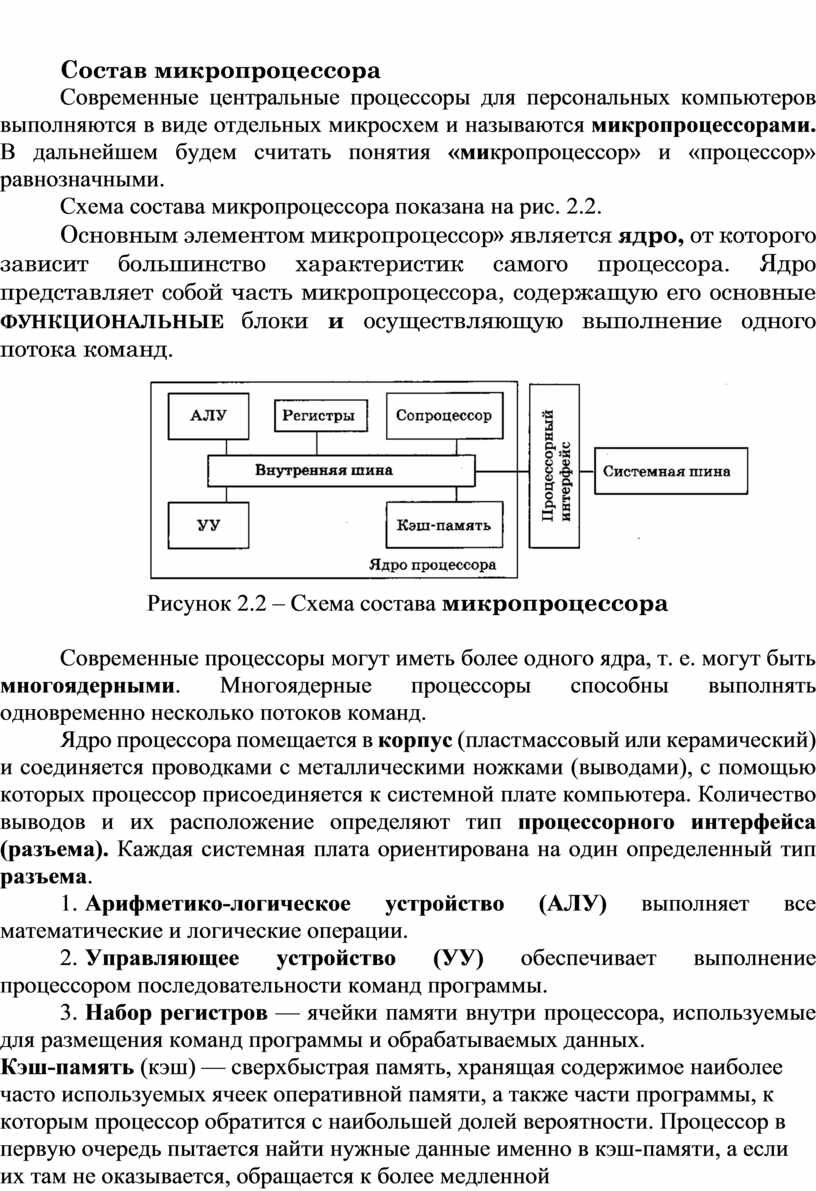

Состав микропроцессора

Современные центральные процессоры для персональных компью­теров выполняются в виде отдельных микросхем и называются микропроцессорами. В дальнейшем будем считать понятия «микропроцессор» и «процессор» равнозначными.

Схема состава микропроцессора показана на рис. 2.2.

Основным элементом микропроцессор» является ядро, от кото­рого зависит большинство характеристик самого процессора. Ядро представляет собой часть микропроцессора, содержащую его основные функциональные блоки и осуществляющую выполнение одного потока команд.

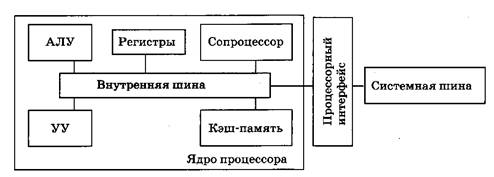

Рисунок 2.2 – Схема состава микропроцессора

Современные процессоры могут иметь более одного ядра, т. е. могут быть многоядерными. Многоядерные процессо­ры способны выполнять одновременно несколько потоков команд.

Ядро процессора помещается в корпус (пластмассовый или ке­рамический) и соединяется проводками с металлическими нож­ками (выводами), с помощью которых процессор присоединяется к системной плате компьютера. Количество выводов и их распо­ложение определяют тип процессорного интерфейса (разъема). Каждая системная плата ориентирована на один определенный тип разъема.

1.   Арифметико-логическое устройство (АЛУ) выполняет все математические и логические операции.

2.   Управляющее устройство (УУ) обеспечивает выполнение процессором последовательности команд программы.

3.   Набор регистров — ячейки памяти внутри процессора, ис­пользуемые для размещения команд программы и обрабатывае­мых данных.

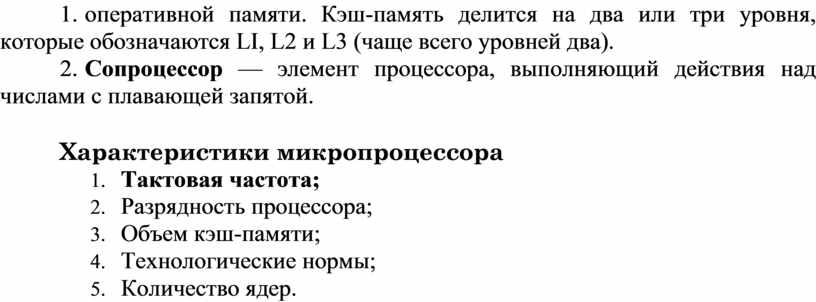

4.   Кэш-память (кэш) — сверхбыстрая память, хранящая содер­жимое наиболее часто используемых ячеек оперативной памяти, а также части программы, к которым процессор обратится с наи­большей долей вероятности. Процессор в первую очередь пытается найти нужные данные именно в кэш-памяти, а если их там не оказывается, обращается к более медленной оперативной памяти. Кэш-память делится на два или три уровня, которые обознача­ются LI, L2 и L3 (чаще всего уровней два).

5.   Сопроцессор — элемент процессора, выполняющий действия над числами с плавающей запятой.

Характеристики микропроцессора

1.      Тактовая частота;

2.      Разрядность процессора;

3.      Объем кэш-памяти;

4.      Технологические нормы;

5.      Количество ядер.
