Создание блок-схемы в MICROSOFT VISIO

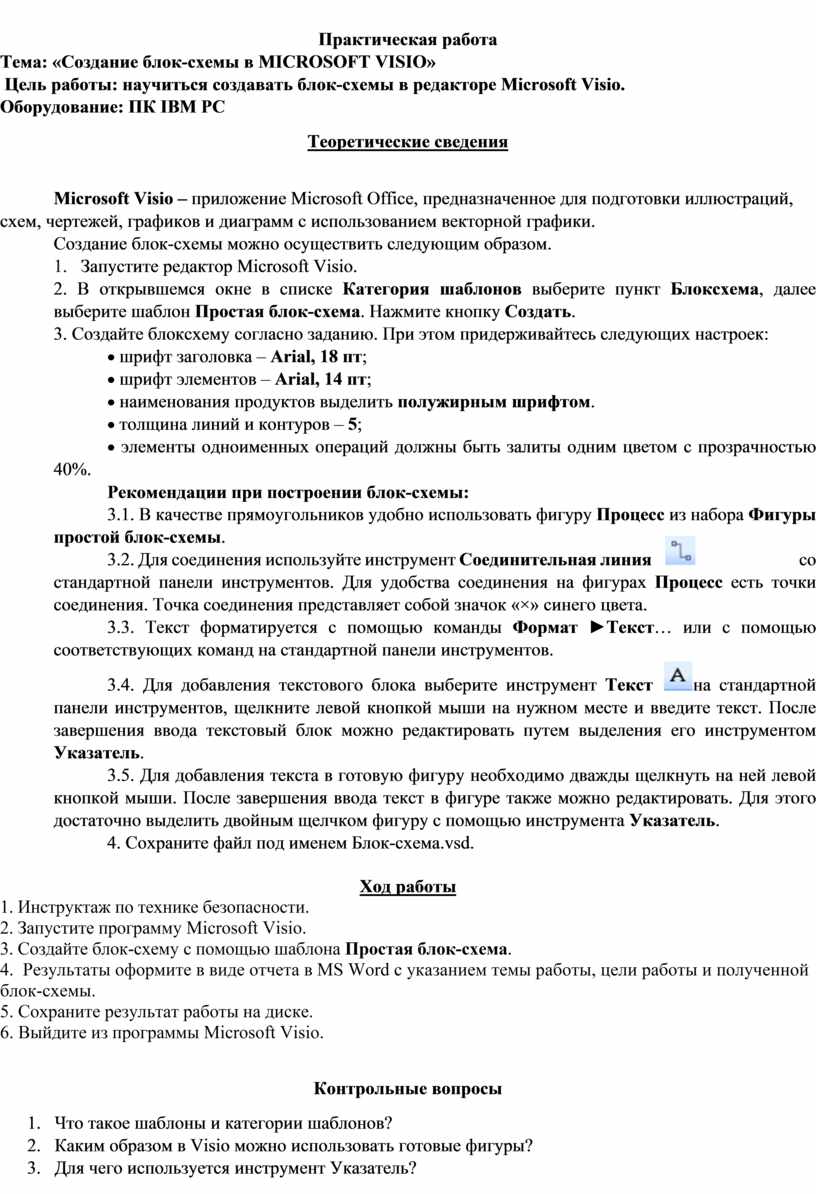

Практическая работа

Тема: «Создание блок-схемы в MICROSOFT VISIO»

 Цель работы: научиться создавать блок-схемы в редакторе Microsoft Visio.

Оборудование: ПК IBM PC

Теоретические сведения

Microsoft Visio – приложение Microsoft Office, предназначенное для подготовки иллюстраций, схем, чертежей, графиков и диаграмм с использованием векторной графики.

Создание блок-схемы можно осуществить следующим образом.

1.      Запустите редактор Microsoft Visio.

2. В открывшемся окне в списке Категория шаблонов выберите пункт Блоксхема, далее выберите шаблон Простая блок-схема. Нажмите кнопку Создать.

3. Создайте блоксхему согласно заданию. При этом придерживайтесь следующих настроек:

· шрифт заголовка – Arial, 18 пт;

· шрифт элементов – Arial, 14 пт;

· наименования продуктов выделить полужирным шрифтом.

· толщина линий и контуров – 5;

· элементы одноименных операций должны быть залиты одним цветом с прозрачностью 40%.

Рекомендации при построении блок-схемы:

3.1. В качестве прямоугольников удобно использовать фигуру Процесс из набора Фигуры простой блок-схемы.

3.2. Для соединения используйте инструмент Соединительная линия со стандартной панели инструментов. Для удобства соединения на фигурах Процесс есть точки соединения. Точка соединения представляет собой значок «×» синего цвета.

3.3. Текст форматируется с помощью команды Формат ►Текст… или с помощью соответствующих команд на стандартной панели инструментов.

3.4. Для добавления текстового блока выберите инструмент Текст на стандартной панели инструментов, щелкните левой кнопкой мыши на нужном месте и введите текст. После завершения ввода текстовый блок можно редактировать путем выделения его инструментом Указатель.

3.5. Для добавления текста в готовую фигуру необходимо дважды щелкнуть на ней левой кнопкой мыши. После завершения ввода текст в фигуре также можно редактировать. Для этого достаточно выделить двойным щелчком фигуру с помощью инструмента Указатель.

4. Сохраните файл под именем Блок-схема.vsd.

Ход работы

1. Инструктаж по технике безопасности.

2. Запустите программу Microsoft Visio.

3. Создайте блок-схему с помощью шаблона Простая блок-схема.

4.  Результаты оформите в виде отчета в MS Word с указанием темы работы, цели работы и полученной блок-схемы.

5. Сохраните результат работы на диске.

6. Выйдите из программы Microsoft Visio.

Контрольные вопросы

1.      Что такое шаблоны и категории шаблонов?

2.      Каким образом в Visio можно использовать готовые фигуры?

3.      Для чего используется инструмент Указатель?

4.      Как можно построить ломаную линию и замкнутую фигуру?

5.      Какими способами можно изменять размер фигуры?

6.      Каким образом можно вставлять и форматировать текст в Visio?

7.      Для чего нужен инструмент Соединительная линия?

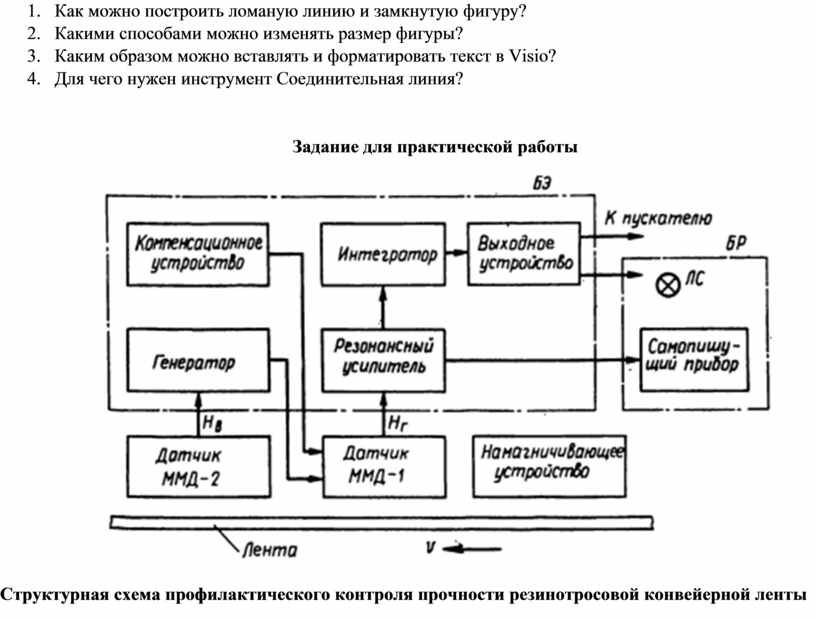

Задание для практической работы

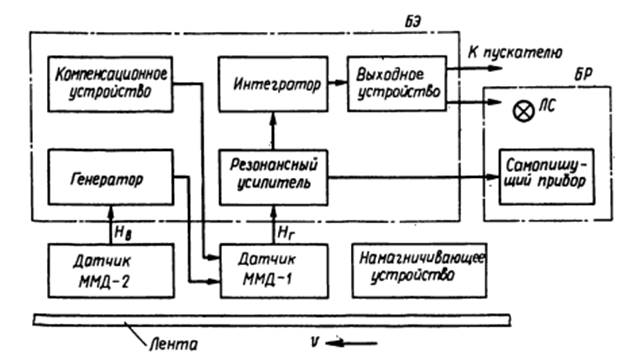

Структурная схема профилактического контроля прочности резинотросовой конвейерной ленты
