Практическая работа № 2

Тема: Создание подсистем

Цель: формирование умений создания подсистем и командного
интерфейса конфигурации

Время выполнения: 3 часа

Теоретический материал

В этой работе Вы познакомитесь с объектом конфигурации Подсистема как основой описания интерфейса 1С: Предприятия 8. Вы создадите несколько подсистем, определяющих логическую структуру прикладного решения, настроите их внешний вид и порядок их следования в интерфейсе 1С: Предприятие.

В простых прикладных решениях можно не использовать подсистемы, но мы рассмотрим общий случай, когда они используются.

Подсистемы позволяют выделить в конфигурации функциональные части, на которые логически разбивается создаваемое прикладное решение.

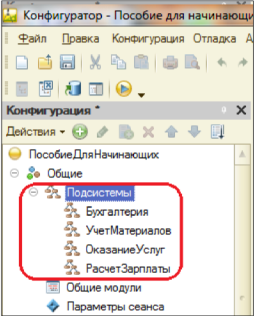

Эти объекты располагаются в ветке объектов Общие и позволяют строить древовидную структуру, состоящую из подсистем и подчиненных подсистем (см. рисунок 14).

Сейчас у вас дерево подсистем пусто, на рисунке показан пример какими могут быть подсистемы.

Подсистемы верхнего уровня являются основными элементами интерфейса, т.к. образуют разделы прикладного решения.

Так будет выглядеть окно в режиме 1С: Предприятие с указанными подсистемами (см. рисунок 15).

Рисунок 15 - Подсистемы в режиме отладки

Каждый объект конфигурации может быть включен в одну или несколько подсистем, в составе которых он будет отображаться.

Таким образом, подсистемы определяют структуру прикладного решения, организуют весь пользовательский интерфейс, позволяют рассортировать различные документы, справочники и отчеты по-логически связанными с ними разделами, в которых пользователю будет проще их найти и удобнее с ними работать. При этом каждому конкретному пользователю будут видны лишь те разделы, которые ему нужны в процессе работы.

Всю производственную деятельность нашей фирмы можно разделить на учет материалов и оказание услуг. А кроме этого, для выполнения специальных административных функций с базой данных нам нужно иметь отдельную подсистему для администратора.

Задания:

1 Добавление подсистемы

Сейчас вы создадите пять новых объектов конфигурации Подсистема с именами:   Бухгалтерия, РасчетЗарплаты, УчетМатериалов, ОказаниеУслуг, Предприятие.

Закройте окно 1С: Предприятие и вернитесь в конфигуратор.

Раскройте ветку Общие в дереве объектов конфигурации, нажав на “+” слева от нее. Выделите ветку Подсистемы и нажмите Добавить (или кнопка Insert( на клавиатуре) или воспользуйтесь контекстным меню.

Откроется окно редактирования объекта конфигурации. Оно предназначено для сложных объектов и позволяет быстро создавать такие объекты путем выполнения последовательности действий (см. рисунок 16).

Задайте имя подсистемы - Бухгалтерия. На основании имени система сама создаст синоним - Бухгалтерия.

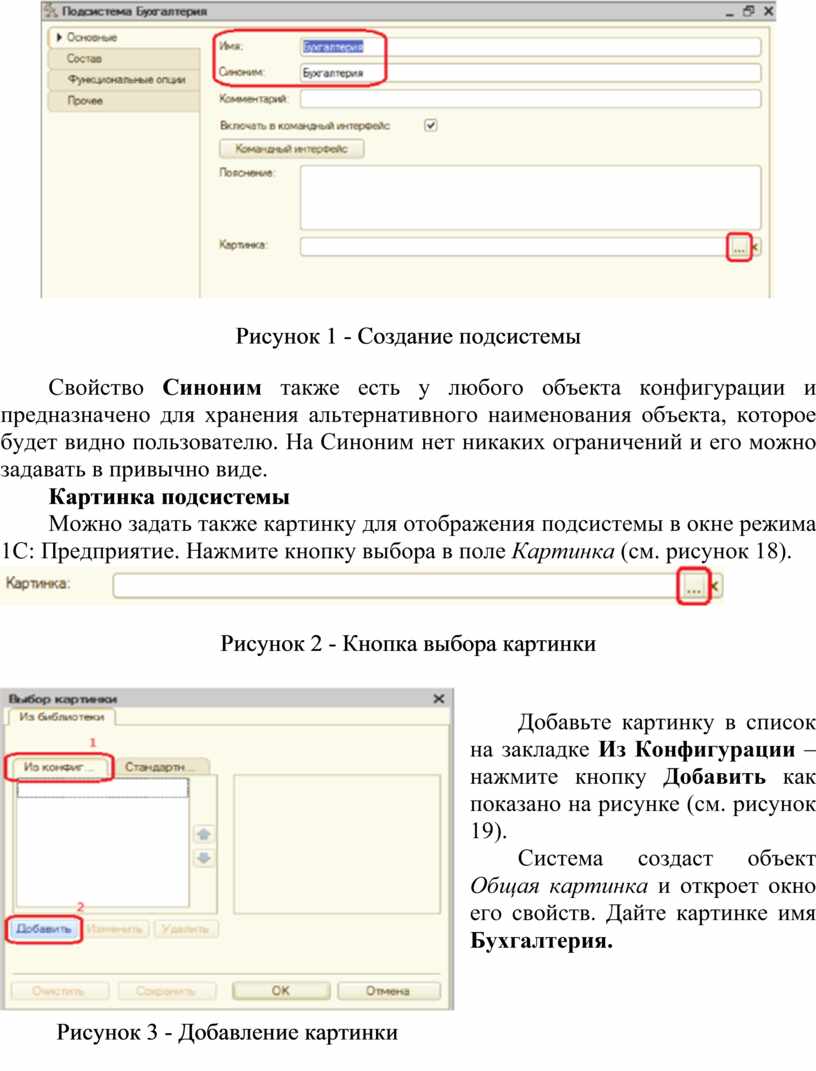

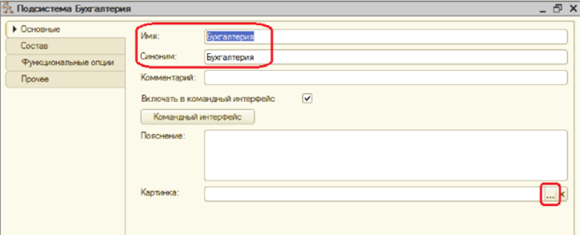

Имя является основным свойством любого объекта конфигурации. Можно использовать имя, присвоенное системой, но лучше использовать своё, более понятное имя. Имя может быть любое, начинающееся с буквы и не содержащее пробела и других специальных символов. Имя объекта является уникальным и служит для обращения к свойствам и методам объекта на встроенном языке (см. рисунок 17).

Рисунок 17 - Создание подсистемы

Свойство Синоним также есть у любого объекта конфигурации и предназначено для хранения альтернативного наименования объекта, которое будет видно пользователю. На Синоним нет никаких ограничений и его можно задавать в привычно виде.

Картинка подсистемы

Можно задать также картинку для отображения подсистемы в окне режима 1С: Предприятие. Нажмите кнопку выбора в поле Картинка (см. рисунок 18).

Рисунок 18 - Кнопка выбора картинки

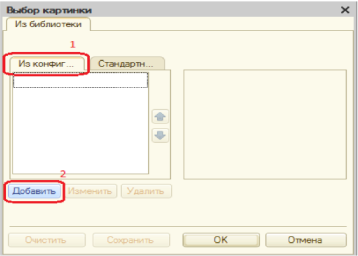

Добавьте картинку в список на закладке Из Конфигурации – нажмите кнопку Добавить как показано на рисунке (см. рисунок 19).

Система создаст объект Общая картинка и откроет окно его свойств. Дайте картинке имя Бухгалтерия.

Нажмите Выбрать из файла, чтобы задать саму картинку (см. рисунок 20).

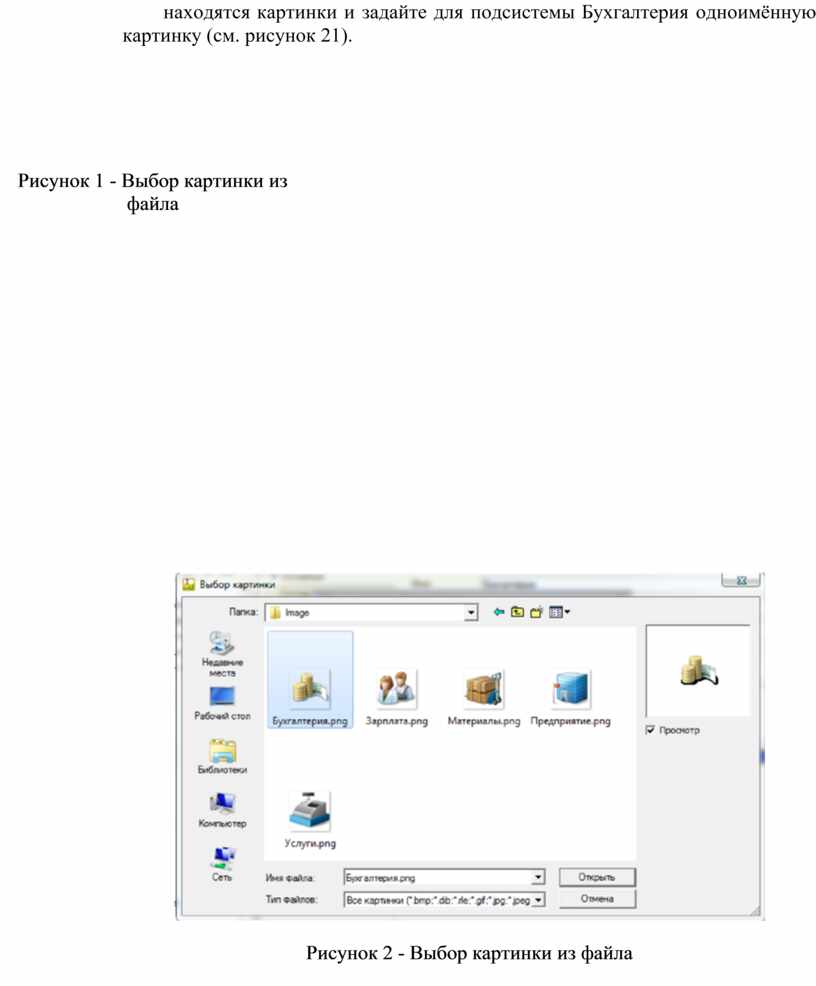

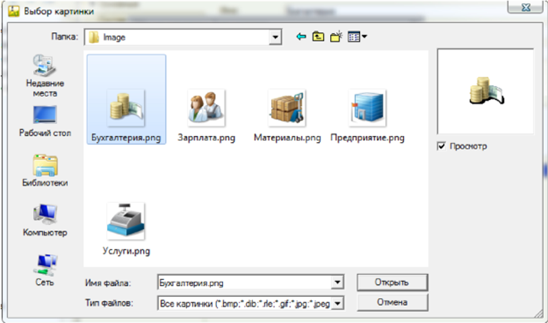

Спросите у преподавателя где находятся картинки и задайте для подсистемы Бухгалтерия одноимённую картинку (см. рисунок 21).

Рисунок 21 - Выбор картинки из файла

Закройте окно выбора файла картинки. Вы увидите, что картинка появилась в списке на закладке Из конфигурации. Нажмите ОК (см. рисунок 22).

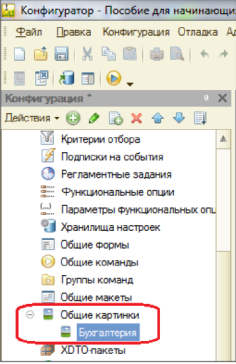

После наших действий в дереве объектов конфигурации в ветке Общие картинки появилась картинка Бухгалтерия, которую мы можем редактировать и использовать в нашей конфигурации (см. рисунок 23).

В интерфейсе 1С:Предприятия в качестве названия раздела будет показан синоним подсистемы, а над ним будет показана данная картинка.

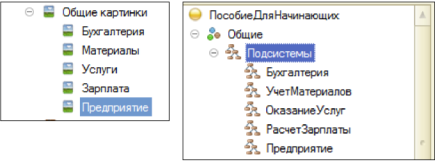

Аналогично создайте подсистемы с именами УчетМатериалов, ОказаниеУслуг, Предприятие, РасчетЗарплаты. Установите для них соответствующие картинки с именами Материалы, Услуги, Зарплата, Предприятие. Должно получиться всего 5 подсистем (см. рисунок 24).

Рисунок 24 - Подсистемы и картинки

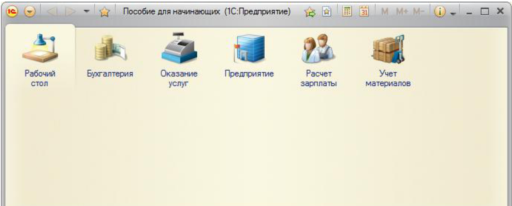

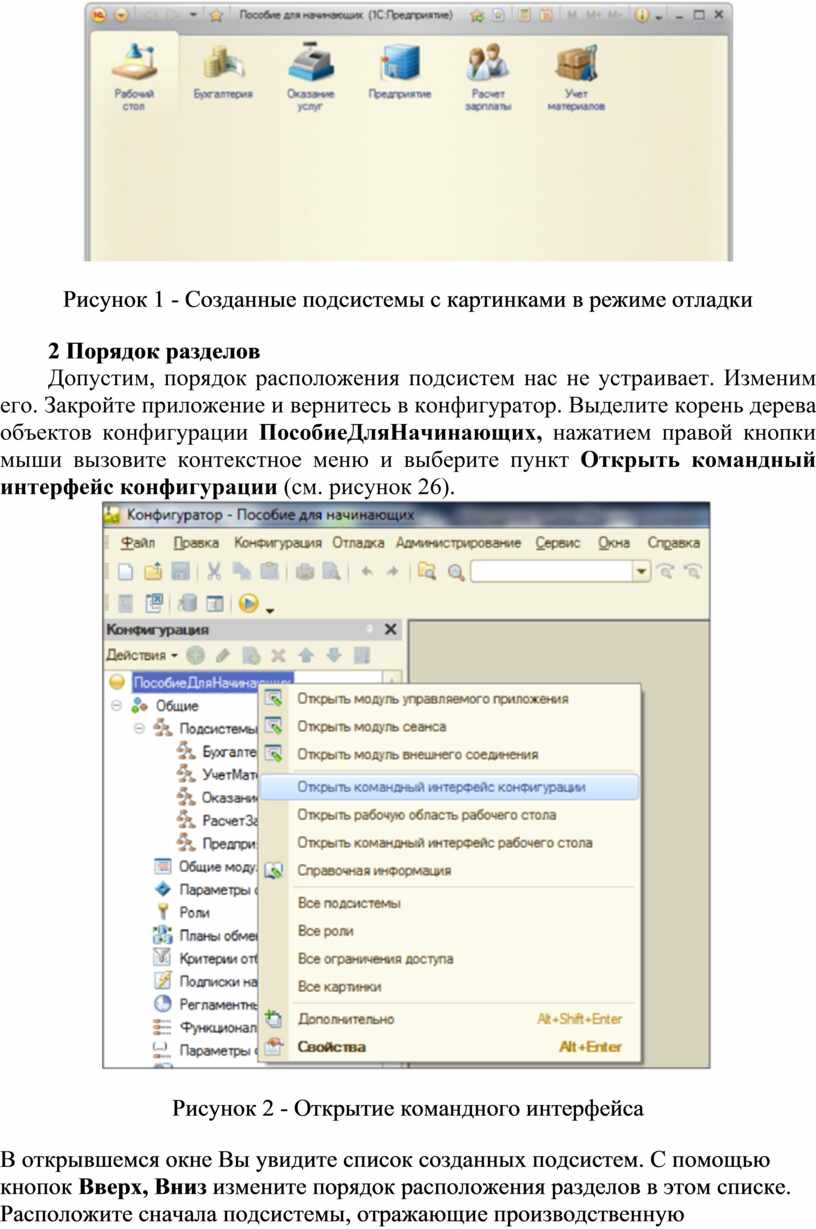

Запустите 1С: Предприятие в режиме отладки кнопкой Вы увидите изменившееся с прошлого раза окно, где представлены наши подсистемы с установленными Вами картинками (см. рисунок 25).

Рисунок 25 - Созданные подсистемы с картинками в режиме отладки

2 Порядок разделов

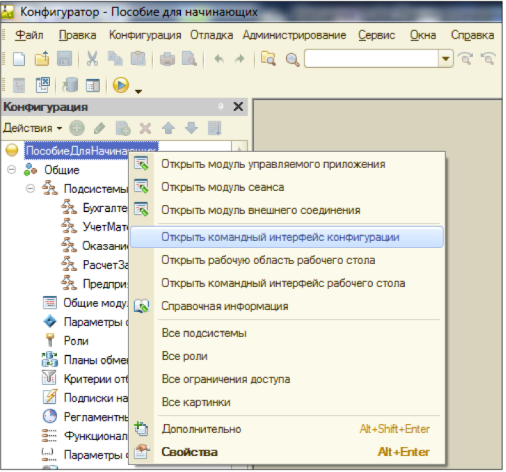

Допустим, порядок расположения подсистем нас не устраивает. Изменим его. Закройте приложение и вернитесь в конфигуратор. Выделите корень дерева объектов конфигурации ПособиеДляНачинающих, нажатием правой кнопки мыши вызовите контекстное меню и выберите пункт Открыть командный интерфейс конфигурации (см. рисунок 26).

Рисунок 26 - Открытие командного интерфейса

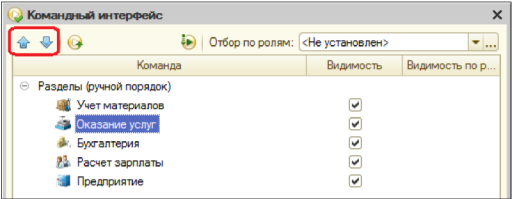

В открывшемся окне Вы увидите список созданных подсистем. С помощью кнопок Вверх, Вниз измените порядок расположения разделов в этом списке. Расположите сначала подсистемы, отражающие производственную деятельность фирмы: УчетМатериалов и ОказаниеУслуг, затем бухгалтерскую деятельность и расчет зарплаты сотрудников: Бухгалтерия и РасчетЗарплаты, а затем подсистему Предприятие (см. рисунок 27).

Рисунок 27 - Настройка командного интерфейса

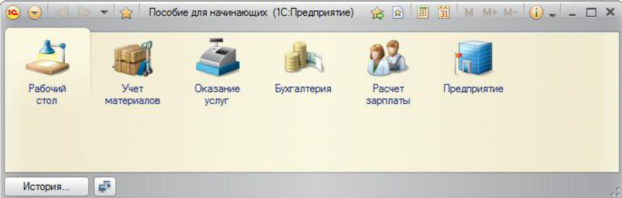

Закройте командный интерфейс и запустите 1С:Предприятие в режиме отладки (см. рисунок 28).

Рисунок 28 - Результат настройки командного интерфейса

Как видите, порядок отображения подсистем изменился согласно указанному в командном интерфейсе.

После успешного завершения каждой работы сохраняйте конфигурацию: Администрирование - Выгрузить информационную базу. Это полезно, если вы запутаетесь в своих действиях и захотите вернуться к работающему варианту. Это можно сделать, выполнив команду Администрирование - Загрузить информационную базу.

Контрольные вопросы

1.       Для чего используется объект конфигурации Подсистема?

2.       Как управлять порядком вывода и отображения подсистем в конфигурации?

Как сохранить информационную базу?
