Станки для производства фрез

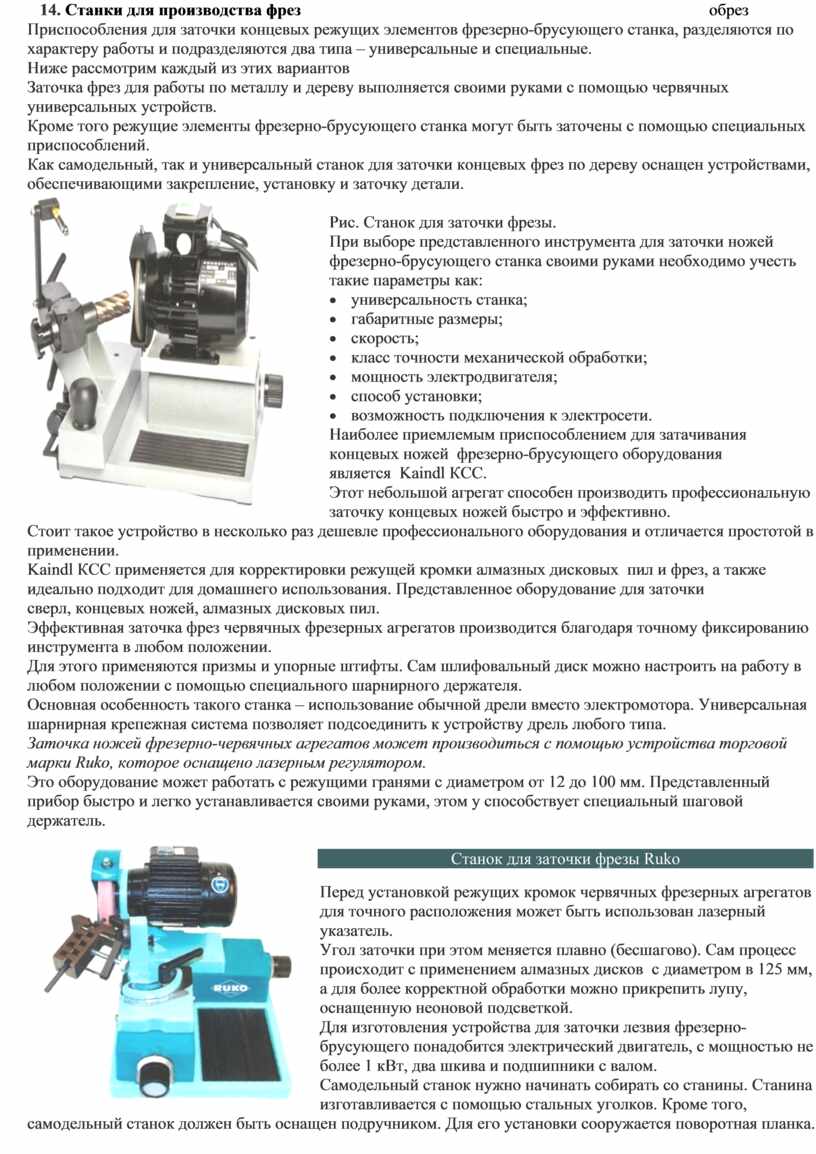

   14. Станки для производства фрез                                                                                                 обрез

Приспособления для заточки концевых режущих элементов фрезерно-брусующего станка, разделяются по характеру работы и подразделяются два типа – универсальные и специальные.

Ниже рассмотрим каждый из этих вариантов

Заточка фрез для работы по металлу и дереву выполняется своими руками с помощью червячных универсальных устройств.

Кроме того режущие элементы фрезерно-брусующего станка могут быть заточены с помощью специальных приспособлений.

Как самодельный, так и универсальный станок для заточки концевых фрез по дереву оснащен устройствами, обеспечивающими закрепление, установку и заточку детали.

Рис. Станок для заточки фрезы.

При выборе представленного инструмента для заточки ножей фрезерно-брусующего станка своими руками необходимо учесть такие параметры как:

·         универсальность станка;

·         габаритные размеры;

·         скорость;

·         класс точности механической обработки;

·         мощность электродвигателя;

·         способ установки;

·         возможность подключения к электросети.

Наиболее приемлемым приспособлением для затачивания концевых ножей  фрезерно-брусующего оборудования является  Kaindl КСС.

Этот небольшой агрегат способен производить профессиональную заточку концевых ножей быстро и эффективно.

Стоит такое устройство в несколько раз дешевле профессионального оборудования и отличается простотой в применении.

Kaindl КСС применяется для корректировки режущей кромки алмазных дисковых  пил и фрез, а также идеально подходит для домашнего использования. Представленное оборудование для заточки сверл, концевых ножей, алмазных дисковых пил.

Эффективная заточка фрез червячных фрезерных агрегатов производится благодаря точному фиксированию инструмента в любом положении.

Для этого применяются призмы и упорные штифты. Сам шлифовальный диск можно настроить на работу в любом положении с помощью специального шарнирного держателя.

Основная особенность такого станка – использование обычной дрели вместо электромотора. Универсальная шарнирная крепежная система позволяет подсоединить к устройству дрель любого типа.

Заточка ножей фрезерно-червячных агрегатов может производиться с помощью устройства торговой марки Ruko, которое оснащено лазерным регулятором.

Это оборудование может работать с режущими гранями с диаметром от 12 до 100 мм. Представленный прибор быстро и легко устанавливается своими руками, этом у способствует специальный шаговой держатель.

Станок для заточки фрезы Ruko

Перед установкой режущих кромок червячных фрезерных агрегатов для точного расположения может быть использован лазерный указатель.

Угол заточки при этом меняется плавно (бесшагово). Сам процесс происходит с применением алмазных дисков  с диаметром в 125 мм, а для более корректной обработки можно прикрепить лупу, оснащенную неоновой подсветкой.

Для изготовления устройства для заточки лезвия фрезерно-брусующего понадобится электрический двигатель, с мощностью не более 1 кВт, два шкива и подшипники с валом.

Самодельный станок нужно начинать собирать со станины. Станина изготавливается с помощью стальных уголков. Кроме того, самодельный станок должен быть оснащен подручником. Для его установки сооружается поворотная планка.

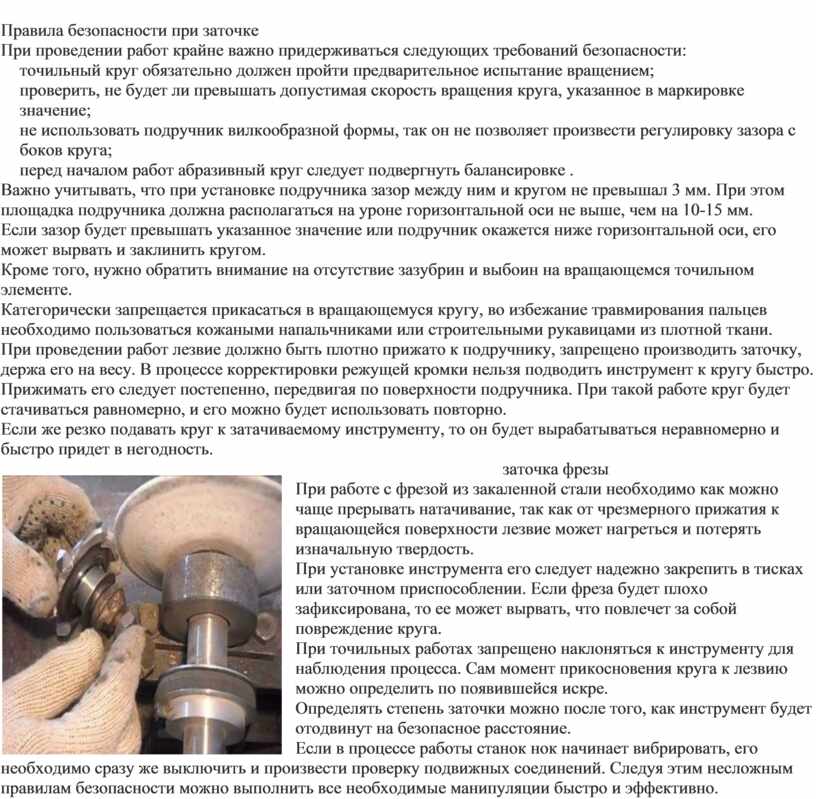

Правила безопасности при заточке

При проведении работ крайне важно придерживаться следующих требований безопасности:

·         точильный круг обязательно должен пройти предварительное испытание вращением;

·         проверить, не будет ли превышать допустимая скорость вращения круга, указанное в маркировке значение;

·         не использовать подручник вилкообразной формы, так он не позволяет произвести регулировку зазора с боков круга;

·         перед началом работ абразивный круг следует подвергнуть балансировке .

Важно учитывать, что при установке подручника зазор между ним и кругом не превышал 3 мм. При этом площадка подручника должна располагаться на уроне горизонтальной оси не выше, чем на 10-15 мм.

Если зазор будет превышать указанное значение или подручник окажется ниже горизонтальной оси, его может вырвать и заклинить кругом.

Кроме того, нужно обратить внимание на отсутствие зазубрин и выбоин на вращающемся точильном элементе.

Категорически запрещается прикасаться в вращающемуся кругу, во избежание травмирования пальцев необходимо пользоваться кожаными напальчниками или строительными рукавицами из плотной ткани.

При проведении работ лезвие должно быть плотно прижато к подручнику, запрещено производить заточку, держа его на весу. В процессе корректировки режущей кромки нельзя подводить инструмент к кругу быстро.

Прижимать его следует постепенно, передвигая по поверхности подручника. При такой работе круг будет стачиваться равномерно, и его можно будет использовать повторно.

Если же резко подавать круг к затачиваемому инструменту, то он будет вырабатываться неравномерно и быстро придет в негодность.

заточка фрезы

При работе с фрезой из закаленной стали необходимо как можно чаще прерывать натачивание, так как от чрезмерного прижатия к вращающейся поверхности лезвие может нагреться и потерять изначальную твердость.

При установке инструмента его следует надежно закрепить в тисках или заточном приспособлении. Если фреза будет плохо зафиксирована, то ее может вырвать, что повлечет за собой повреждение круга.

При точильных работах запрещено наклоняться к инструменту для наблюдения процесса. Сам момент прикосновения круга к лезвию можно определить по появившейся искре.

Определять степень заточки можно после того, как инструмент будет отодвинут на безопасное расстояние.

Если в процессе работы станок нок начинает вибрировать, его необходимо сразу же выключить и произвести проверку подвижных соединений. Следуя этим несложным правилам безопасности можно выполнить все необходимые манипуляции быстро и эффективно.
