Тепловые двигатели

Тепловые двигатели.

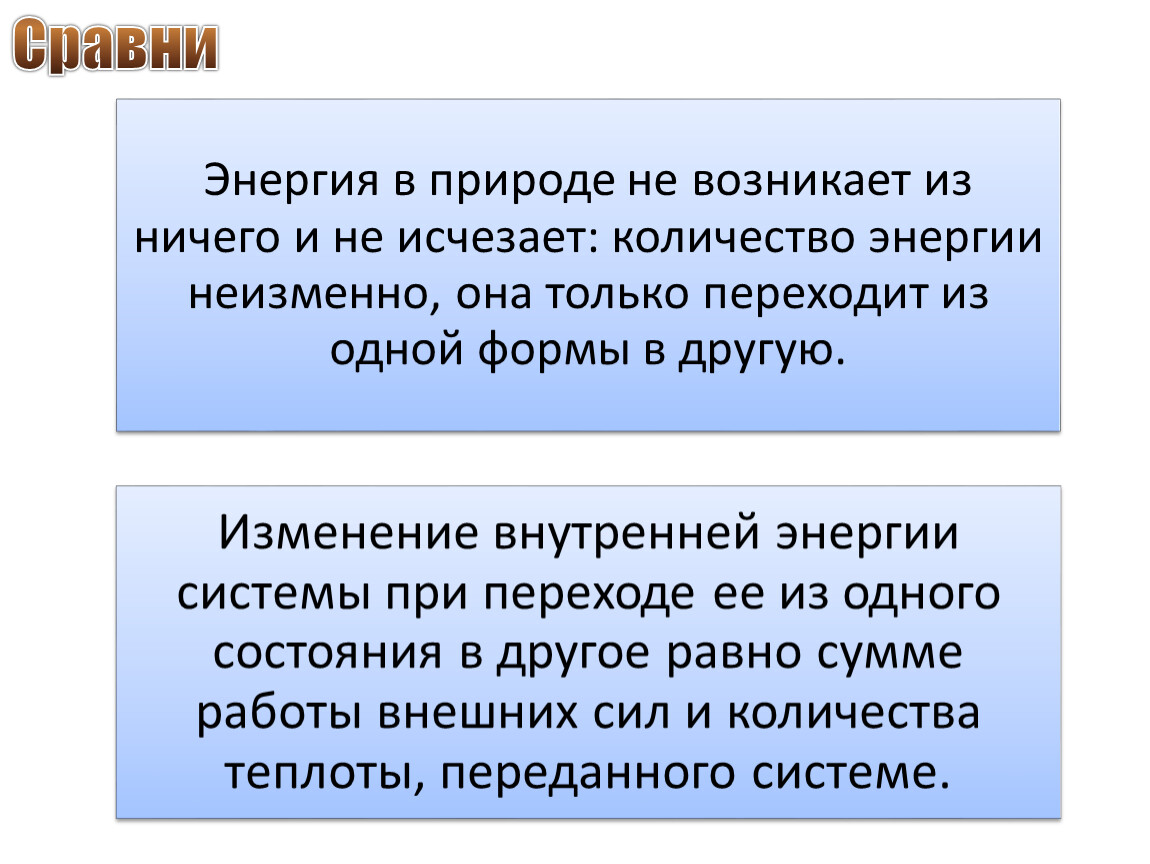

Сравни

Опыт "Воздушное огниво"

Адиабатным процессом -называется такой процесс, который протекает в системе без теплообмена с внешней средой

Тепловые двигателиКПД тепловых двигателей

Тепловой двигатель

Тепловой двигатель - это устройство, превращающее внутреннюю энергию топлива в механическую.

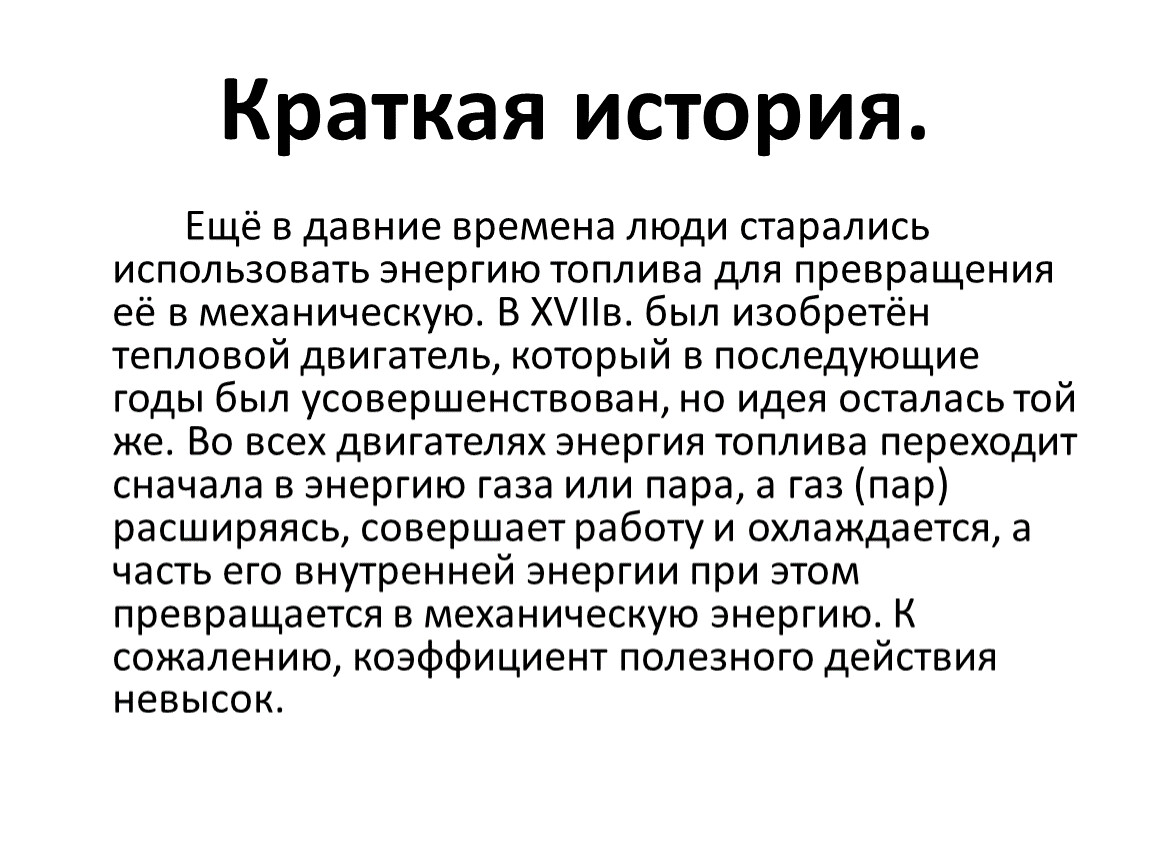

Ещё в давние времена люди старались использовать энергию топлива для превращения её в механическую. В XVIIв. был изобретён тепловой двигатель, который в последующие годы был усовершенствован, но идея осталась той же. Во всех двигателях энергия топлива переходит сначала в энергию газа или пара, а газ (пар) расширяясь, совершает работу и охлаждается, а часть его внутренней энергии при этом превращается в механическую энергию. К сожалению, коэффициент полезного действия невысок.

Типы тепловых двигателей.

Двигатель внутреннего сгорания.
Паровая турбина.
Ракетный двигатель

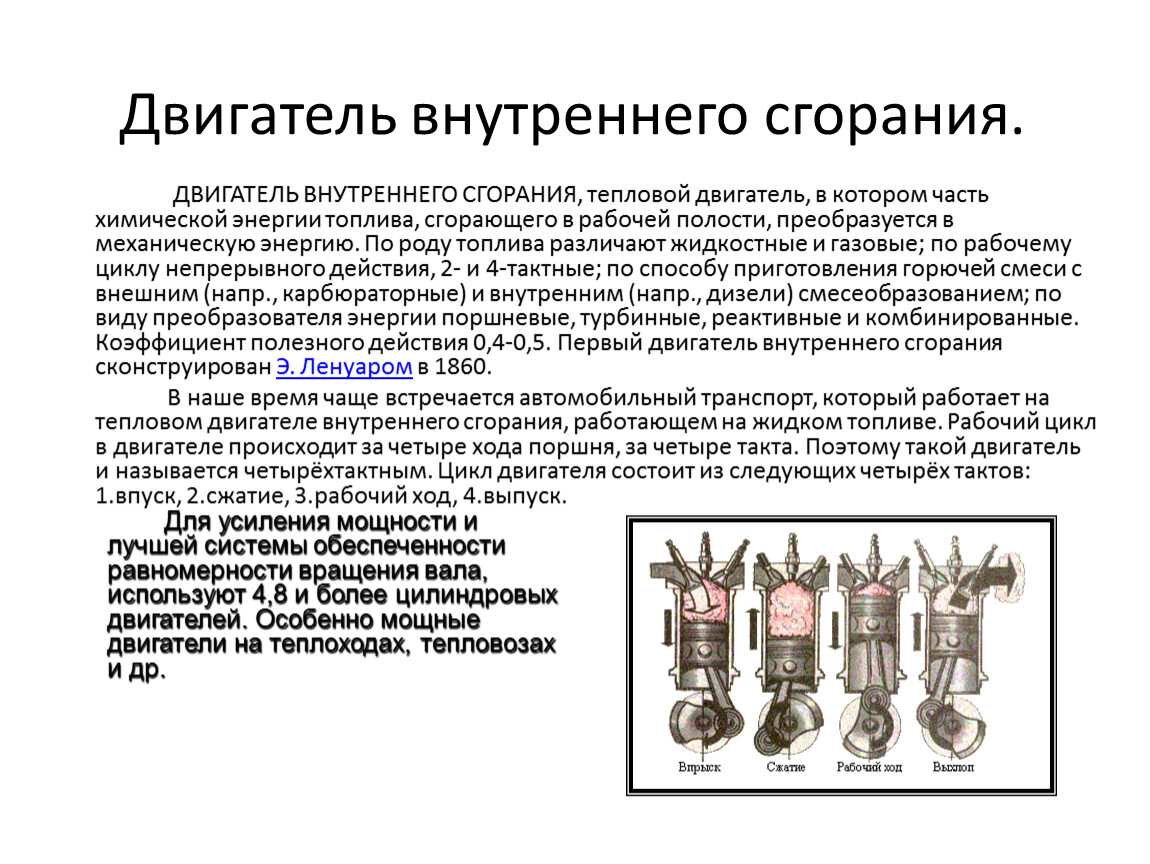

Двигатель внутреннего сгорания.

ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ, тепловой двигатель, в котором часть химической энергии топлива, сгорающего в рабочей полости, преобразуется в механическую энергию. По роду топлива различают жидкостные и газовые; по рабочему циклу непрерывного действия, 2- и 4-тактные; по способу приготовления горючей смеси с внешним (напр., карбюраторные) и внутренним (напр., дизели) смесеобразованием; по виду преобразователя энергии поршневые, турбинные, реактивные и комбинированные. Коэффициент полезного действия 0,4-0,5. Первый двигатель внутреннего сгорания сконструирован Э. Ленуаром в 1860.
В наше время чаще встречается автомобильный транспорт, который работает на тепловом двигателе внутреннего сгорания, работающем на жидком топливе. Рабочий цикл в двигателе происходит за четыре хода поршня, за четыре такта. Поэтому такой двигатель и называется четырёхтактным. Цикл двигателя состоит из следующих четырёх тактов: 1.впуск, 2.сжатие, 3.рабочий ход, 4.выпуск.

Для усиления мощности и лучшей системы обеспеченности равномерности вращения вала, используют 4,8 и более цилиндровых двигателей. Особенно мощные двигатели на теплоходах, тепловозах и др.

Изобретатель первого ДВС - Жан Этьен Ленуар (1822 - 1900 )

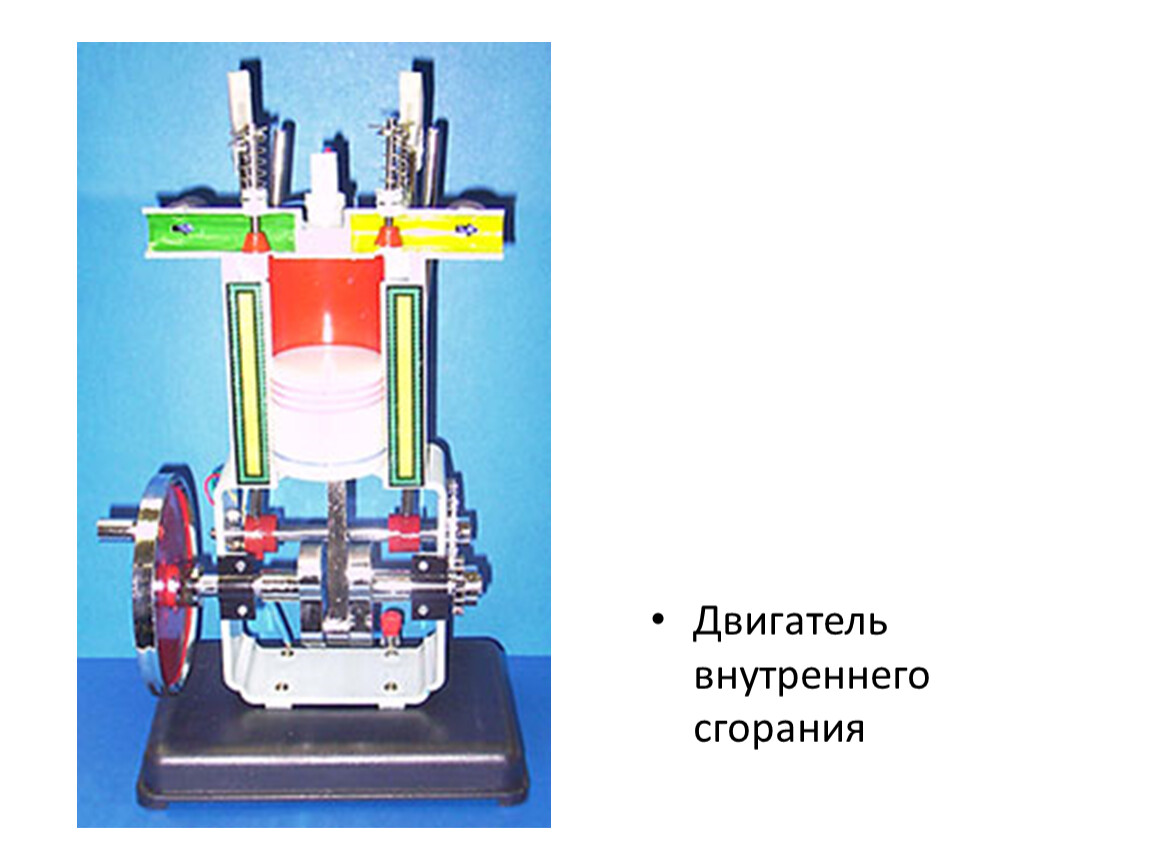

Двигатель внутреннего сгорания

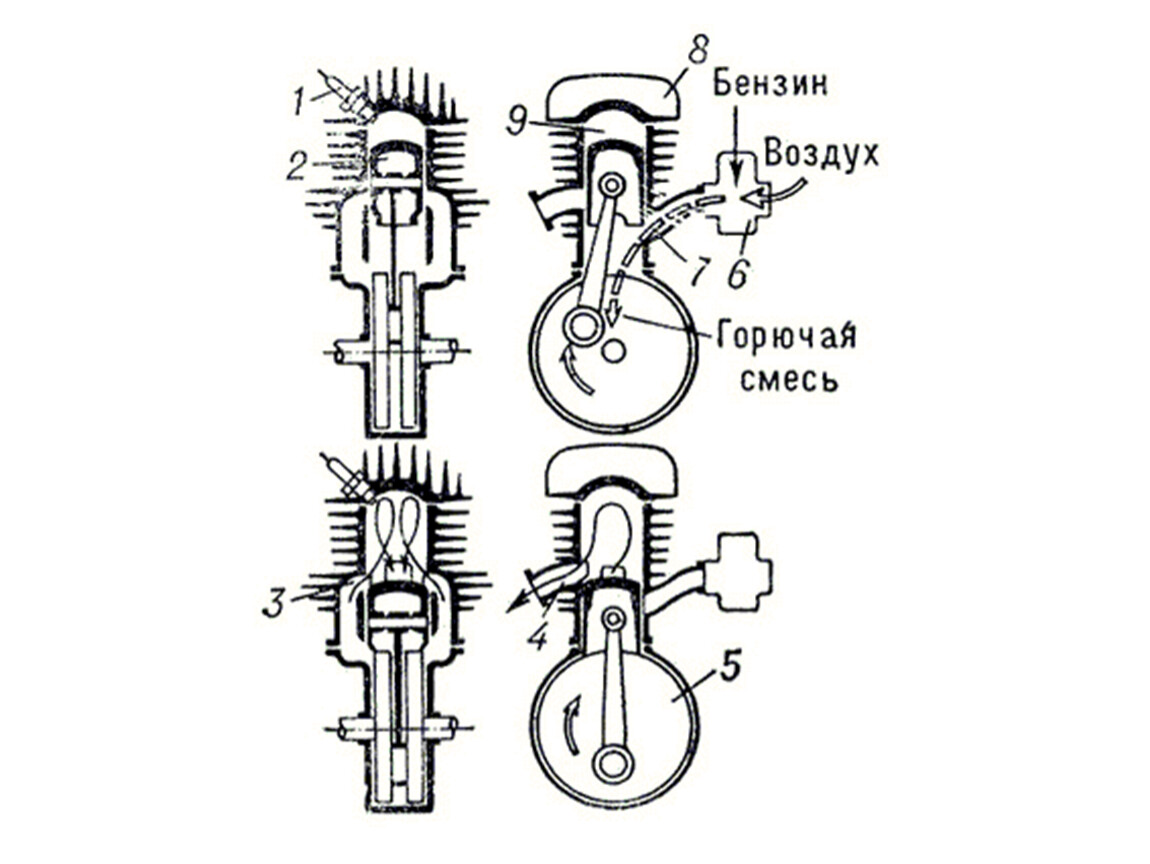

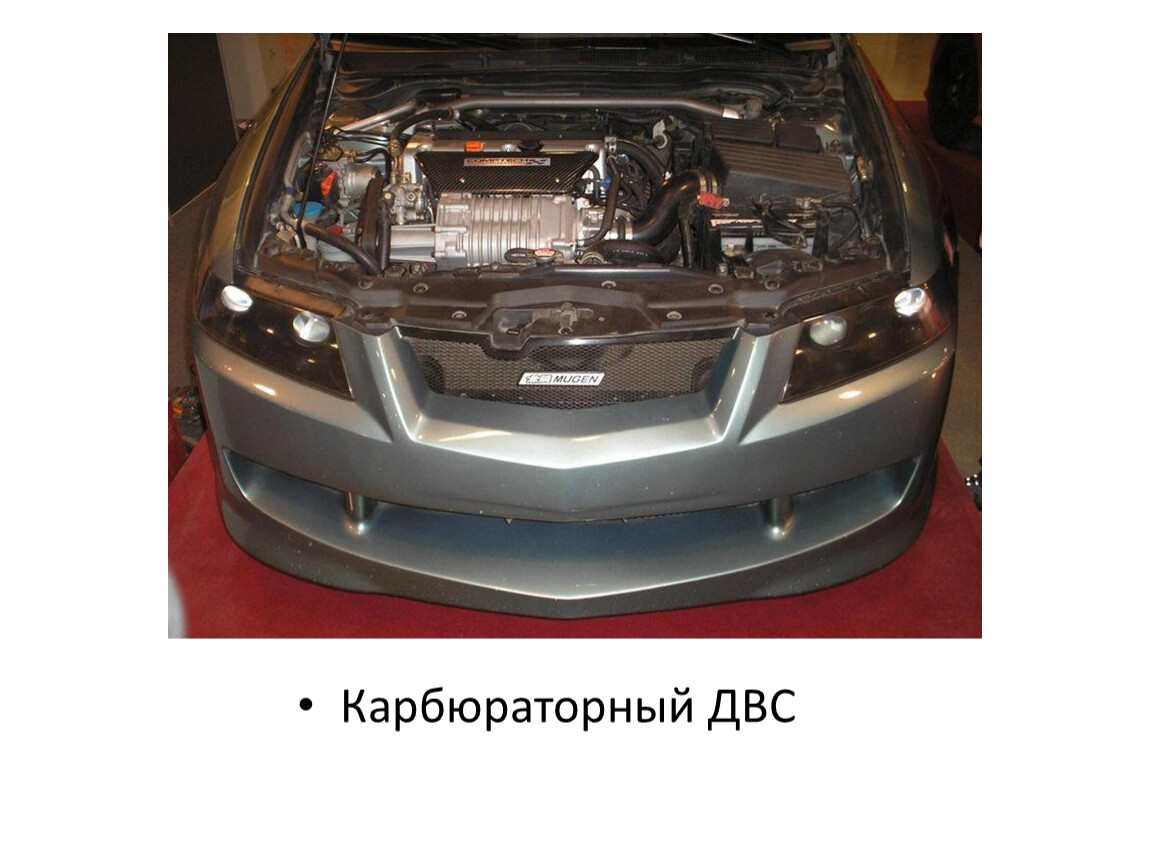

Карбюраторный ДВС

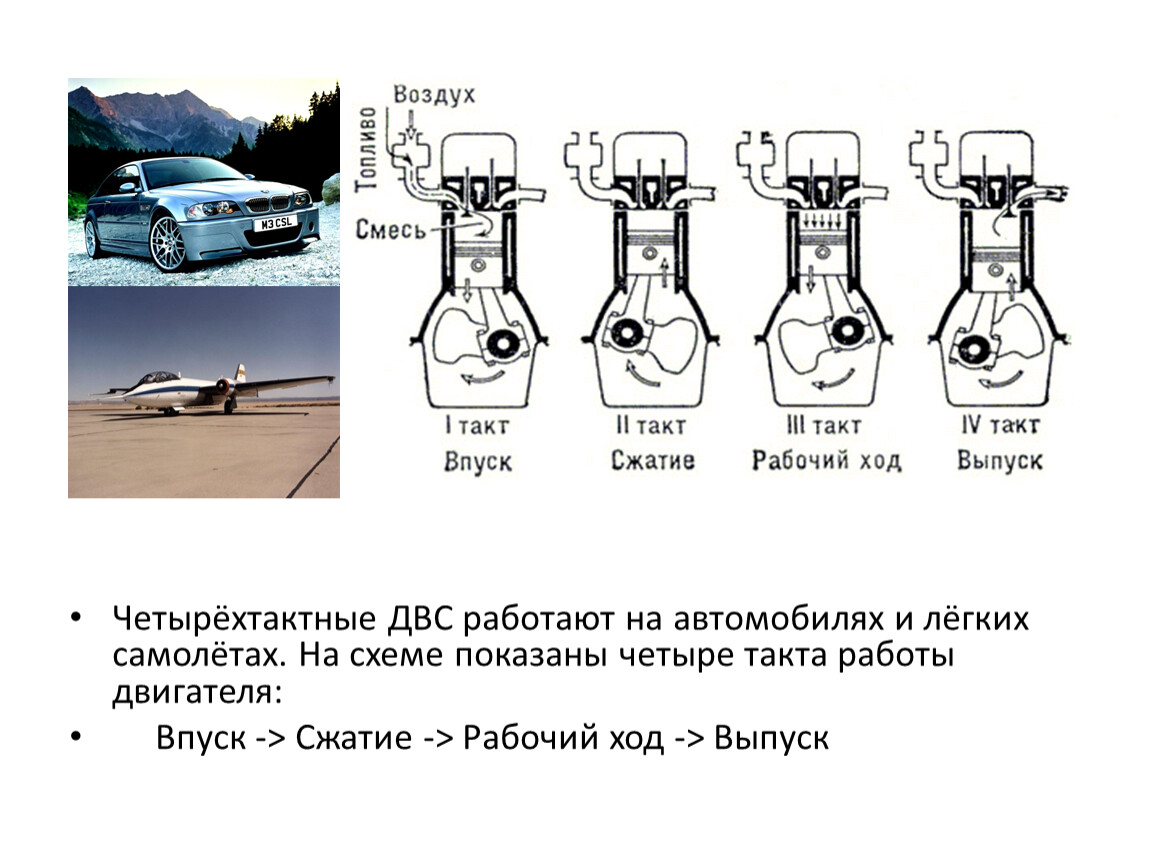

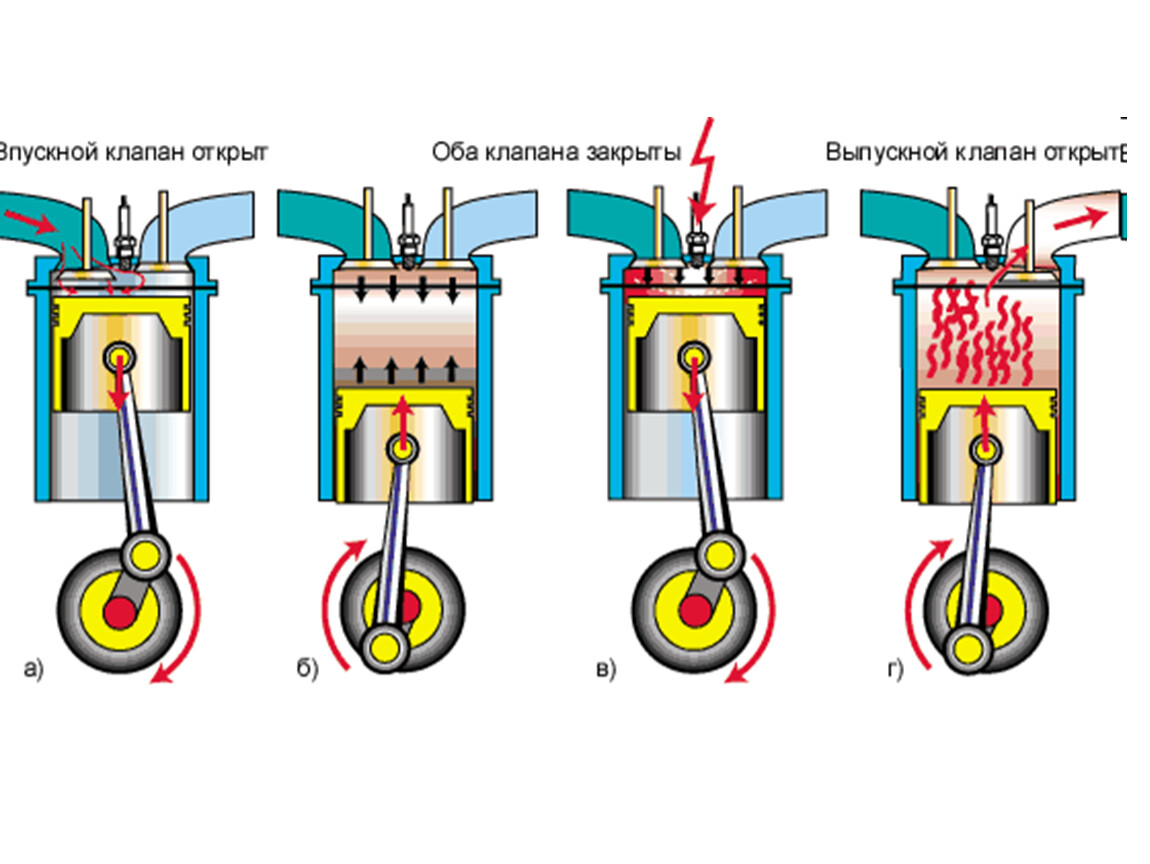

Четырёхтактные ДВС работают на автомобилях и лёгких самолётах. На схеме показаны четыре такта работы двигателя:
Впуск -> Сжатие -> Рабочий ход -> Выпуск

Изобретатель двухтактного двигателя – Рудольф Дизель (1858 - 1913 )

Дизельный двигатель

Дизельный двигатель является двухтактным

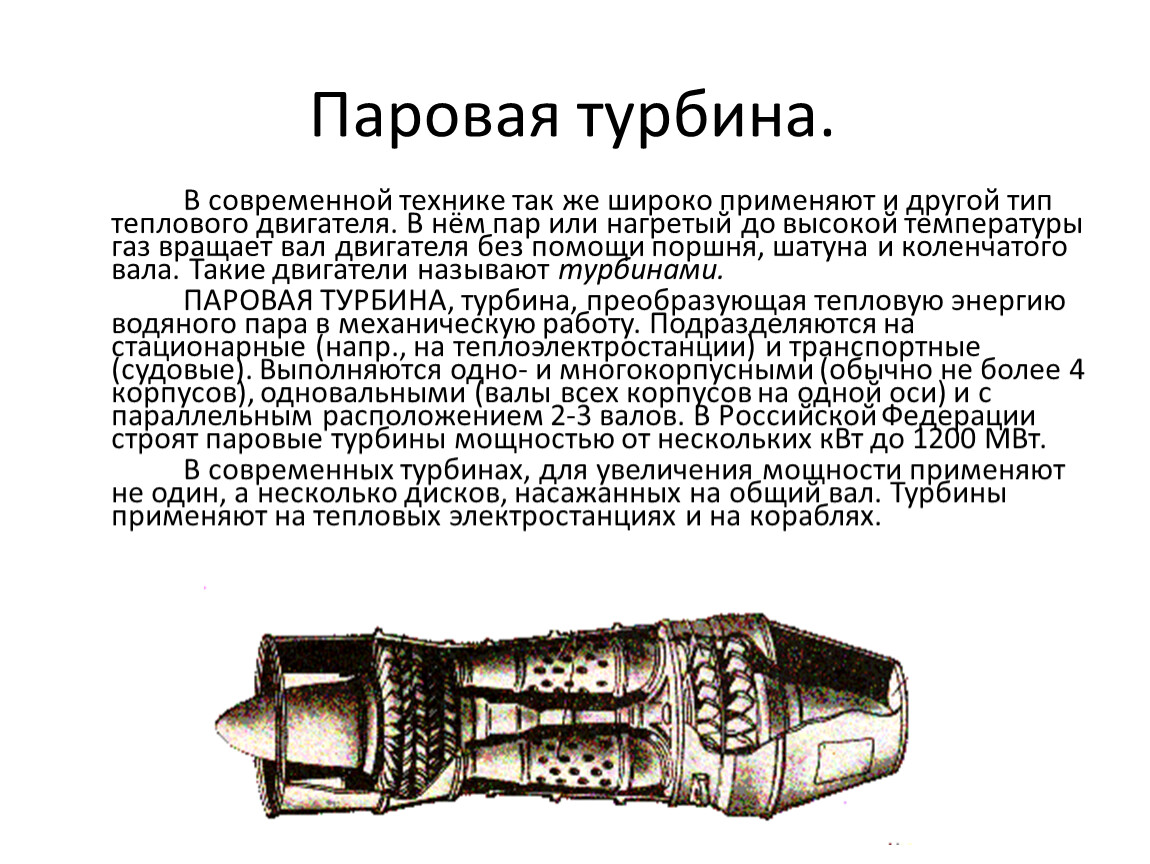

Паровая турбина.

В современной технике так же широко применяют и другой тип теплового двигателя. В нём пар или нагретый до высокой температуры газ вращает вал двигателя без помощи поршня, шатуна и коленчатого вала. Такие двигатели называют турбинами.
ПАРОВАЯ ТУРБИНА, турбина, преобразующая тепловую энергию водяного пара в механическую работу. Подразделяются на стационарные (напр., на теплоэлектростанции) и транспортные (судовые). Выполняются одно- и многокорпусными (обычно не более 4 корпусов), одновальными (валы всех корпусов на одной оси) и с параллельным расположением 2-3 валов. В Российской Федерации строят паровые турбины мощностью от нескольких кВт до 1200 МВт.
В современных турбинах, для увеличения мощности применяют не один, а несколько дисков, насажанных на общий вал. Турбины применяют на тепловых электростанциях и на кораблях.

Ракетный двигатель

РАКЕТНЫЙ ДВИГАТЕЛЬ, реактивный двигатель, не использующий для работы окружающую среду (воздух, воду). Распространены химические ракетные двигатели (разрабатывают и испытывают электрические, ядерные и другие ракетные двигатели). Простейший ракетный двигатель работает на сжатом газе. По назначению различают разгонные, тормозные, управляющие и др. Применяют на ракетах (отсюда название), самолетах и др. Основной двигатель в космонавтике.

Цикл Карно

КАРНО ЦИКЛ, обратимый круговой процесс, состоящий из двух изотермических и двух адиабатных процессов; впервые рассмотрен Н. Л. С. Карно (1824) в связи с определением кпд тепловых машин. Кпд Карно цикла n не зависит от свойств рабочего тела (пара, газа и т. п.) и определяется температурами теплоотдатчика Т1 и теплоприемника Т2, n = (Т1-Т2)/Т1. Кпд любой тепловой машины не может быть больше кпд Карно цикла (при тех же Т1 и Т2).

Значение тепловых двигателей

Наибольшее значение имеет использование тепловых двигателей на тепловых электростанциях, где они приводят в движение роторы генераторов электрического тока.
Тепловые двигатели- паровые турбины- устанавливают также на всех АЭС для получения пара высокой температуры. На всех основных видах современного транспорта преимущественно используются тепловые двигатели: на автомобильном- поршневые двигатели внутреннего сгорания; на водном- ДВС и паровые турбины; на ж/д- тепловозы с дизельными установками; в авиации- поршневые, турбореактивные и реактивные двигатели.
Без тепловых двигателей современная цивилизация немыслима. Мы не имели бы в изобилии дешевую электроэнергию и были бы лишены всех двигателей скоростного транспорта.

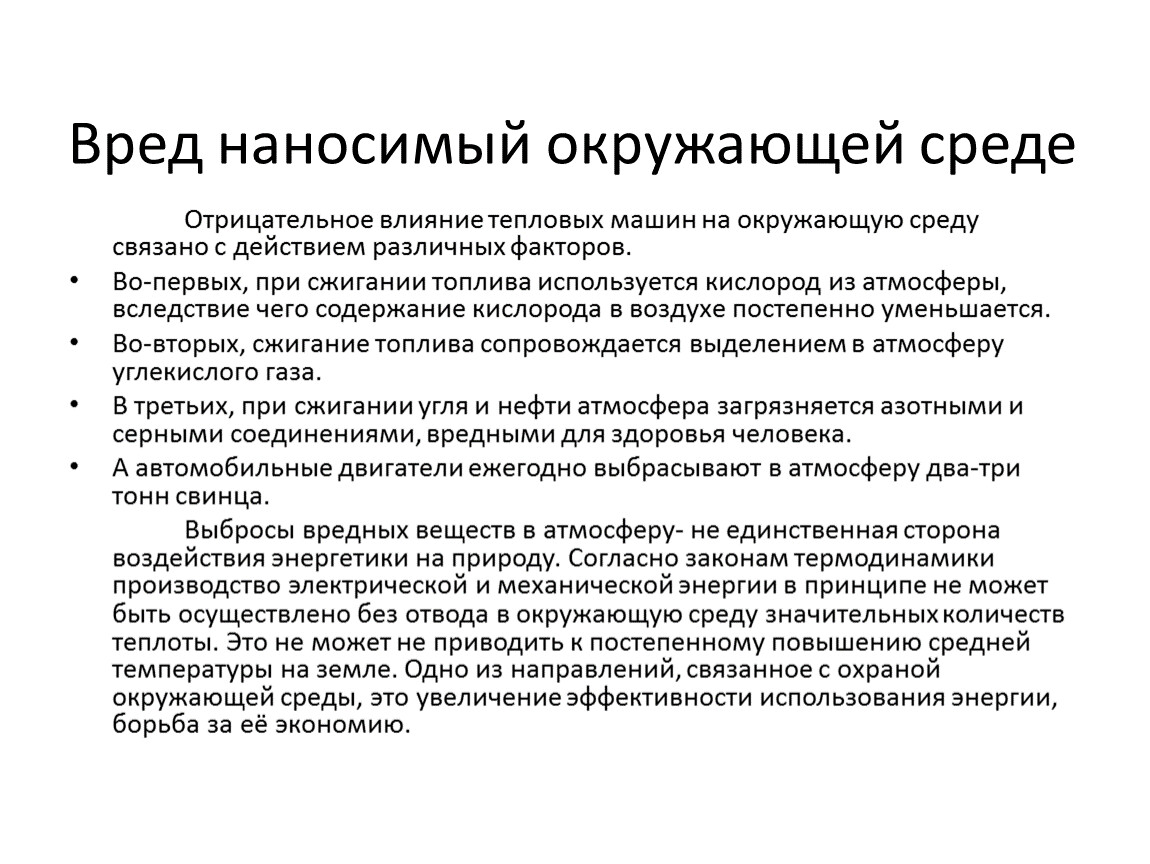

Вред наносимый окружающей среде

Отрицательное влияние тепловых машин на окружающую среду связано с действием различных факторов.
Во-первых, при сжигании топлива используется кислород из атмосферы, вследствие чего содержание кислорода в воздухе постепенно уменьшается.
Во-вторых, сжигание топлива сопровождается выделением в атмосферу углекислого газа.
В третьих, при сжигании угля и нефти атмосфера загрязняется азотными и серными соединениями, вредными для здоровья человека.
А автомобильные двигатели ежегодно выбрасывают в атмосферу два-три тонн свинца.
Выбросы вредных веществ в атмосферу- не единственная сторона воздействия энергетики на природу. Согласно законам термодинамики производство электрической и механической энергии в принципе не может быть осуществлено без отвода в окружающую среду значительных количеств теплоты. Это не может не приводить к постепенному повышению средней температуры на земле. Одно из направлений, связанное с охраной окружающей среды, это увеличение эффективности использования энергии, борьба за её экономию.

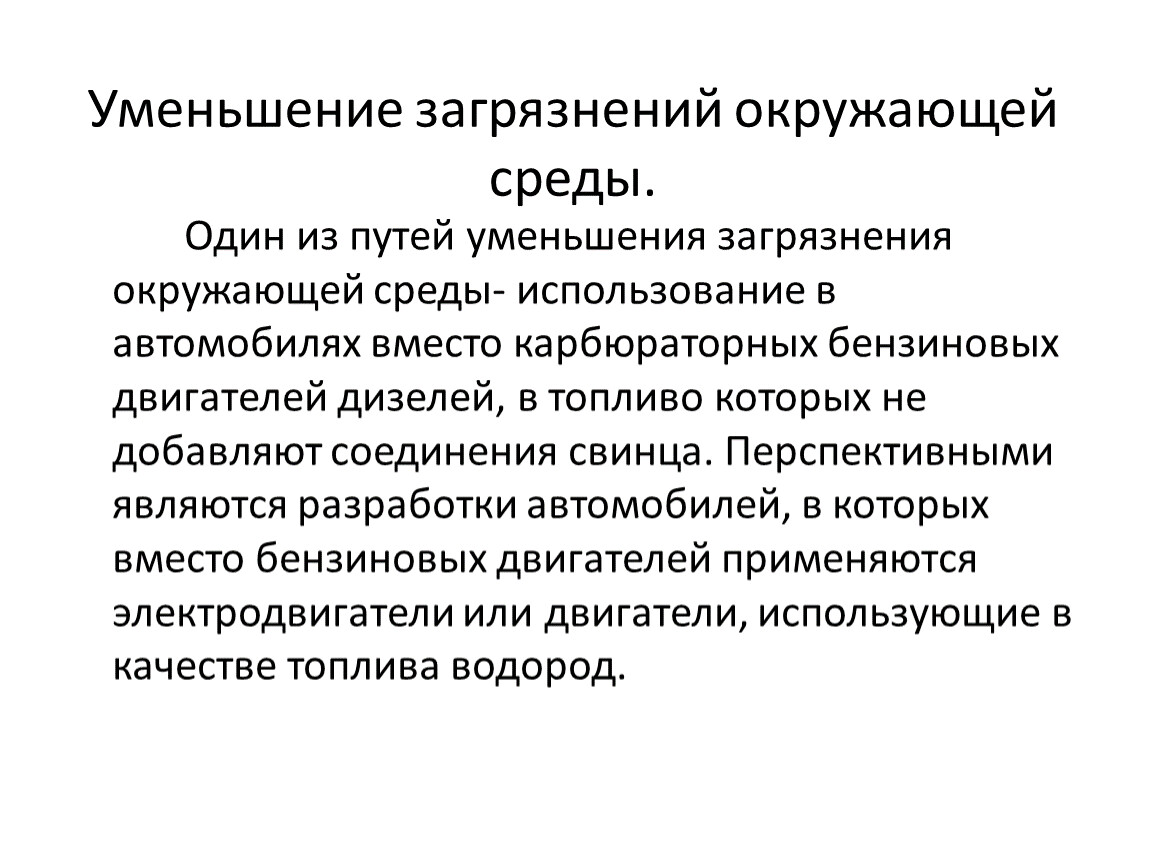

Уменьшение загрязнений окружающей среды.

Один из путей уменьшения загрязнения окружающей среды- использование в автомобилях вместо карбюраторных бензиновых двигателей дизелей, в топливо которых не добавляют соединения свинца. Перспективными являются разработки автомобилей, в которых вместо бензиновых двигателей применяются электродвигатели или двигатели, использующие в качестве топлива водород.

Обращение к молодому поколению

Это вам придется принять решение и предотвратить наступление ГЛОБАЛЬНОГО ЭКОЛОГИЧЕСКОГО КРИЗИСА , ибо ЗЕМЛЯ и все ЖИВОЕ на земле нуждается в этом.

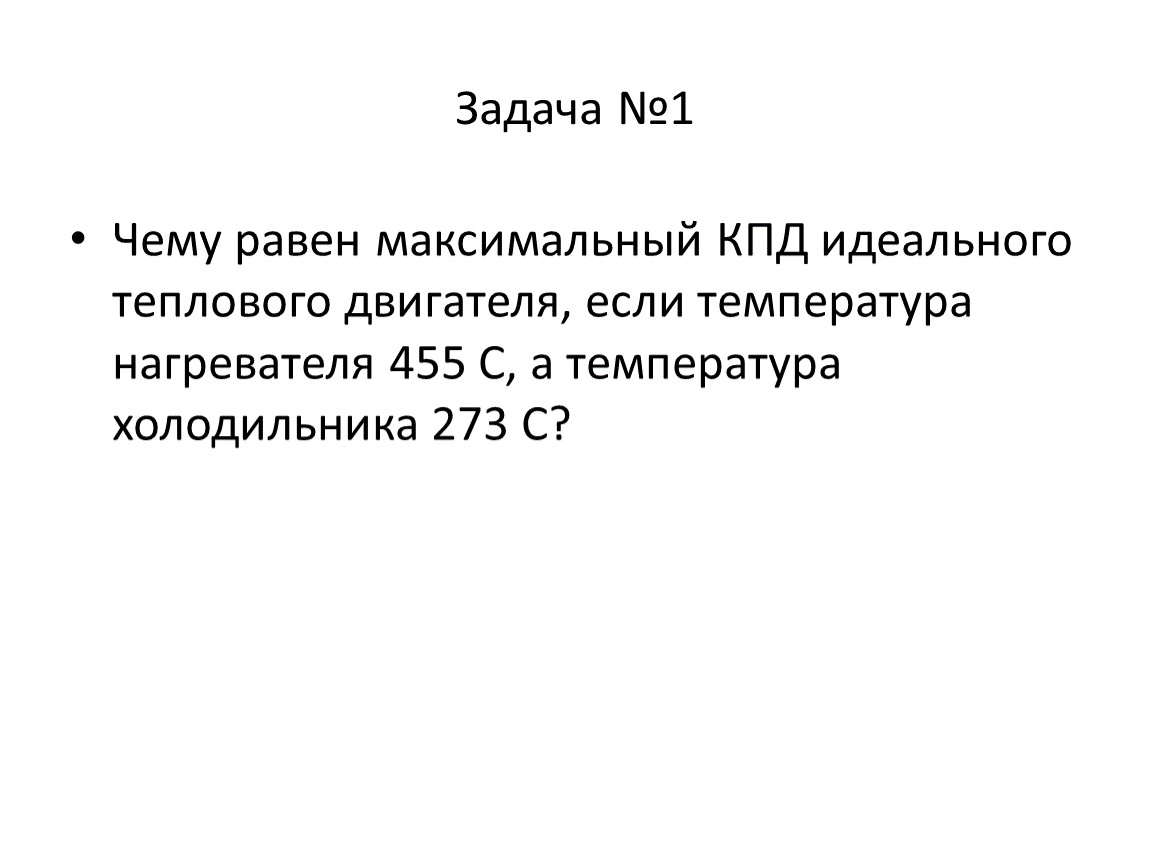

Задача №1

Чему равен максимальный КПД идеального теплового двигателя, если температура нагревателя 455 С, а температура холодильника 273 С?

Задача №2

Тепловой двигатель совершает за цикл работу 100Дж. Какое количество теплоты получено при этом от нагревателя, если КПД равен 20%

Задача №3

КПД идеальной машины 60%, а температура нагревателя 480 С. Какова температура холодильника? Какая часть теплоты, получаемой от нагревателя, уходит в холодильник?

Тепловые двигатели

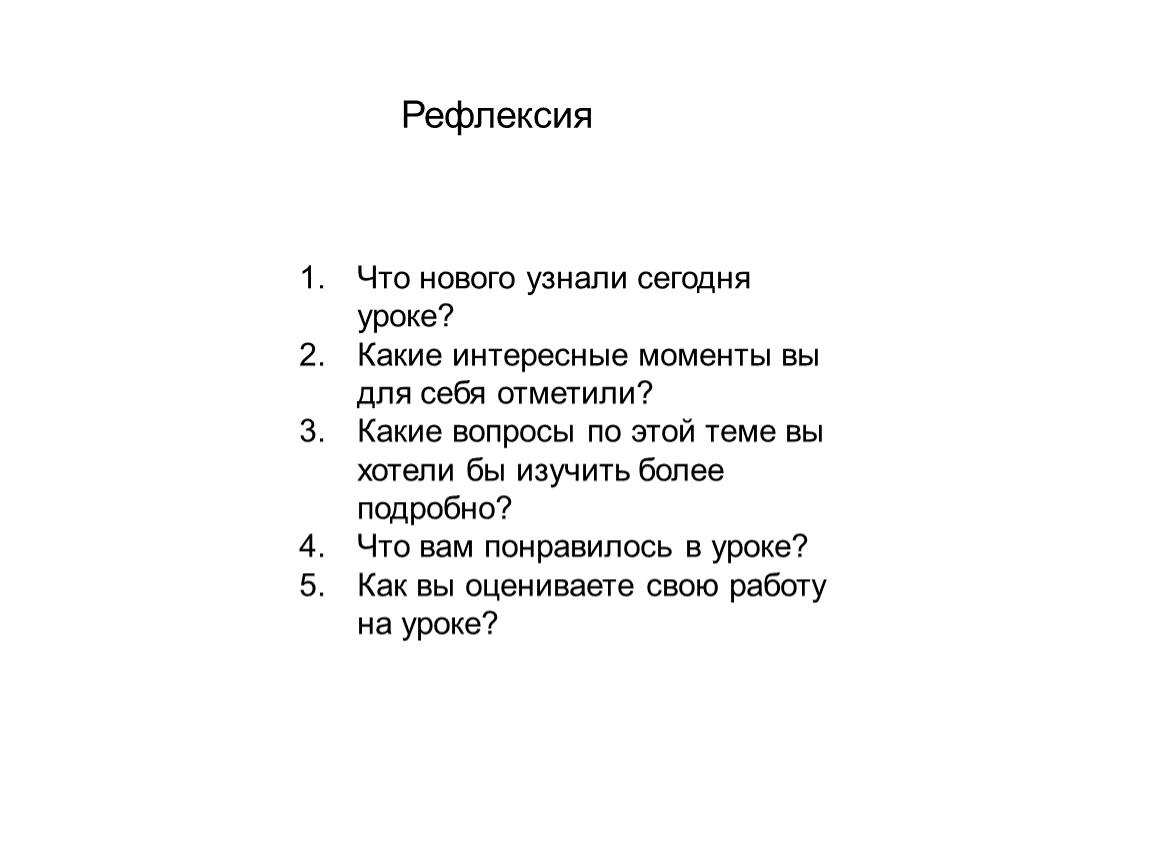

Что нового узнали сегодня уроке?
Какие интересные моменты вы для себя отметили?
Какие вопросы по этой теме вы хотели бы изучить более подробно?
Что вам понравилось в уроке?
Как вы оцениваете свою работу на уроке?

Рефлексия
