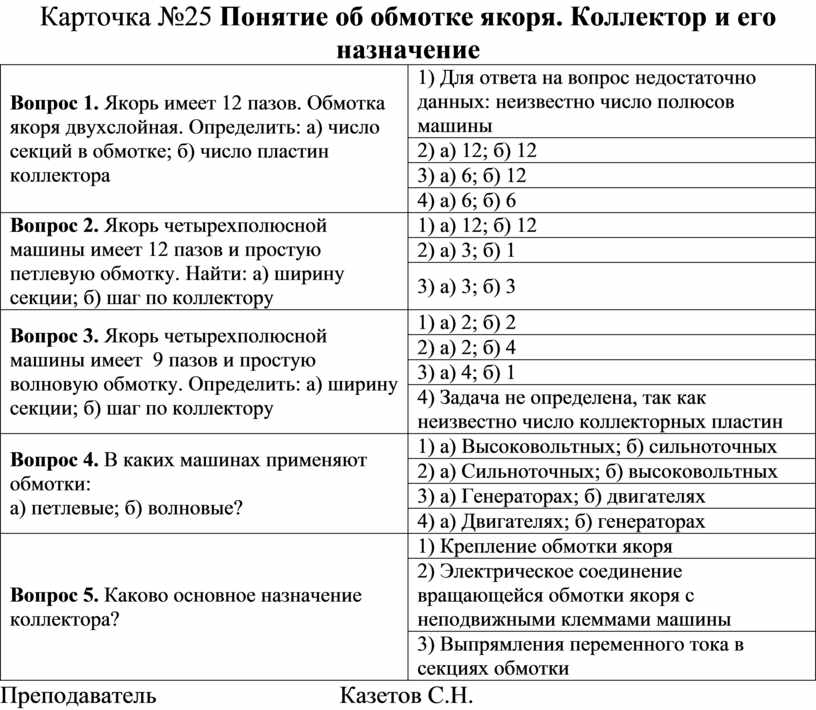

Тест-карточка №25 по Электротехнике и электронике

Вопрос 1. Якорь имеет 12 пазов. Обмотка якоря двухслойная. Определить: а) число секций в обмотке; б) число пластин коллектора

1) Для ответа на вопрос недостаточно данных: неизвестно число полюсов машины

2) а) 12; б) 12

3) а) 6; б) 12

4) а) 6; б) 6

Вопрос 2. Якорь четырехполюсной машины имеет 12 пазов и простую петлевую обмотку. Найти: а) ширину секции; б) шаг по коллектору

1) а) 12; б) 12

2) а) 3; б) 1

3) а) 3; б) 3

Вопрос 3. Якорь четырехполюсной машины имеет  9 пазов и простую волновую обмотку. Определить: а) ширину секции; б) шаг по коллектору

1) а) 2; б) 2

2) а) 2; б) 4

3) а) 4; б) 1

4) Задача не определена, так как неизвестно число коллекторных пластин

Вопрос 4. В каких машинах применяют обмотки:

а) петлевые; б) волновые?

1) а) Высоковольтных; б) сильноточных

2) а) Сильноточных; б) высоковольтных

3) а) Генераторах; б) двигателях

4) а) Двигателях; б) генераторах

Вопрос 5. Каково основное назначение коллектора?

1) Крепление обмотки якоря

2) Электрическое соединение вращающейся обмотки якоря с неподвижными клеммами машины

3) Выпрямления переменного тока в секциях обмотки
