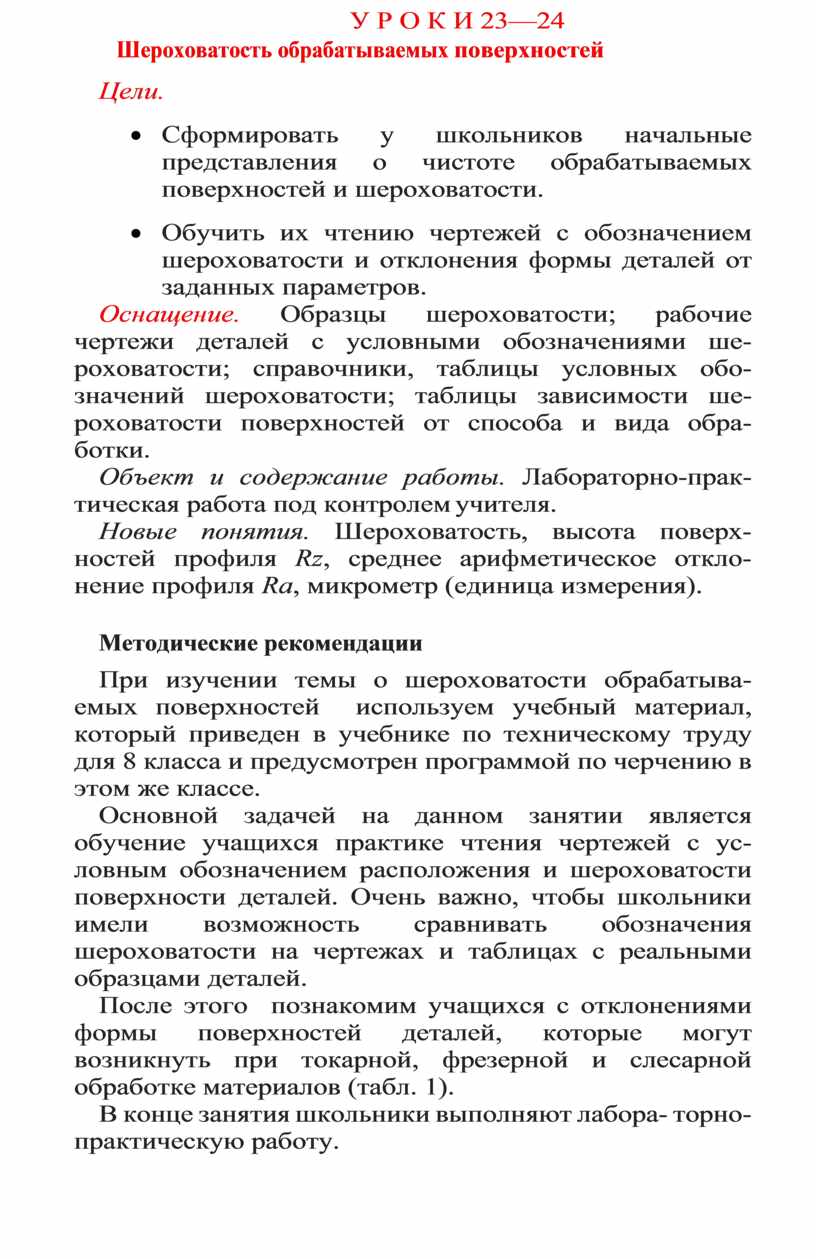

У Р О К И 23—24 Шероховатость обрабатываемых поверхностей

У Р О К И 23—24

Шероховатость обрабатываемых поверхностей

Цели.

·        Сформировать у школьников начальные представления о чистоте обрабатываемых поверхностей и шероховатости.

·        Обучить их чтению чертежей с обозначением шероховатости и отклонения формы деталей от заданных параметров.

Оснащение. Образцы шероховатости; рабочие чертежи деталей с условными обозначениями ше- роховатости; справочники, таблицы условных обо- значений шероховатости; таблицы зависимости ше- роховатости поверхностей от способа и вида обра- ботки.

Объект и содержание работы. Лабораторно-прак- тическая работа под контролем учителя.

Новые понятия. Шероховатость, высота поверх- ностей профиля Rz, среднее арифметическое откло- нение профиля Rа, микрометр (единица измерения).

Методические рекомендации

При изучении темы о шероховатости обрабатыва- емых поверхностей  используем учебный материал, который приведен в учебнике по техническому труду для 8 класса и предусмотрен программой по черчению в этом же классе.

Основной задачей на данном занятии является обучение учащихся практике чтения чертежей с ус- ловным обозначением расположения и шероховатости поверхности деталей. Очень важно, чтобы школьники имели возможность сравнивать обозначения шероховатости на чертежах и таблицах с реальными образцами деталей.

После этого  познакомим учащихся с отклонениями формы поверхностей деталей, которые могут возникнуть при токарной, фрезерной и слесарной обработке материалов (табл. 1).

В конце занятия школьники выполняют лабора- торно-практическую работу.

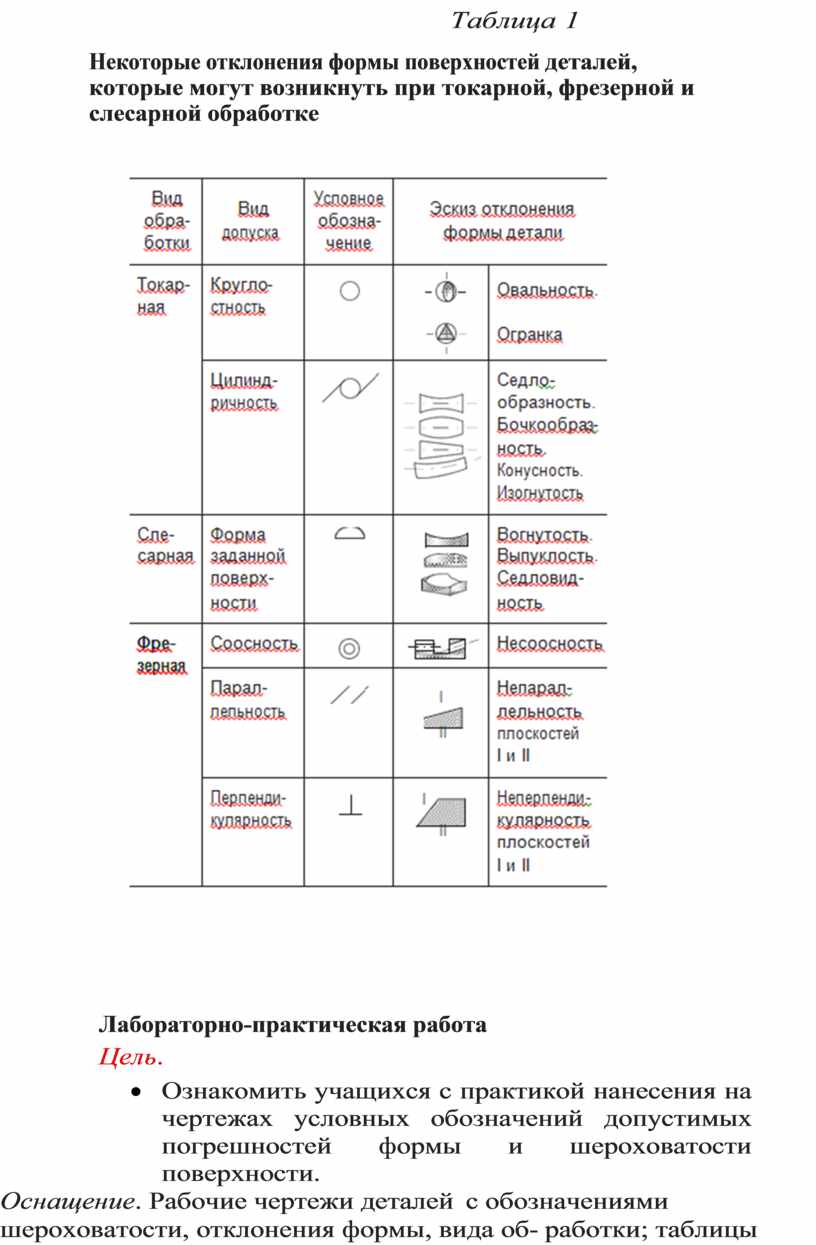

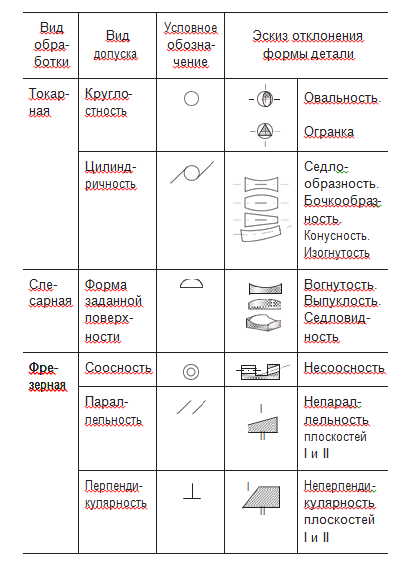

Таблица 1

Некоторые отклонения формы поверхностей деталей, которые могут возникнуть при токарной, фрезерной и слесарной обработке

Лабораторно-практическая работа

Цель.

·        Ознакомить учащихся с практикой нанесения на чертежах условных обозначений допустимых погрешностей формы и шероховатости поверхности.

·              Оснащение. Рабочие чертежи деталей с обозначениями шероховатости, отклонения формы, вида об- работки; таблицы условных обозначений; таблицы шероховатости поверхности в зависимости от вида обработки; образцы для определения шероховатости.

Порядок выполнения работы. По условным обо- значениям шероховатости поверхностей и предельных отклонений от геометрической формы и распо- ложения поверхностей, вида обработки детали, ука- занных на чертежах, определим значение этих отклонений и запишем в таблицу.

Справка: 1 мкм (микрометр) = 0,001 мм.
