Универсальная последовательная шина USB

Тема урока: Универсальная последовательная шина USB

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс для подключения периферийных устройств к вычислительной технике. Получил широчайшее распространение и фактически стал основным интерфейсом подключения периферии к бытовой цифровой технике.Интерфейс позволяет не только обмениваться данными, но и обеспечивать электропитание периферийного устройства. Сетевая архитектура позволяет подключать большое количество периферии даже к устройству с одним разъёмом USB.

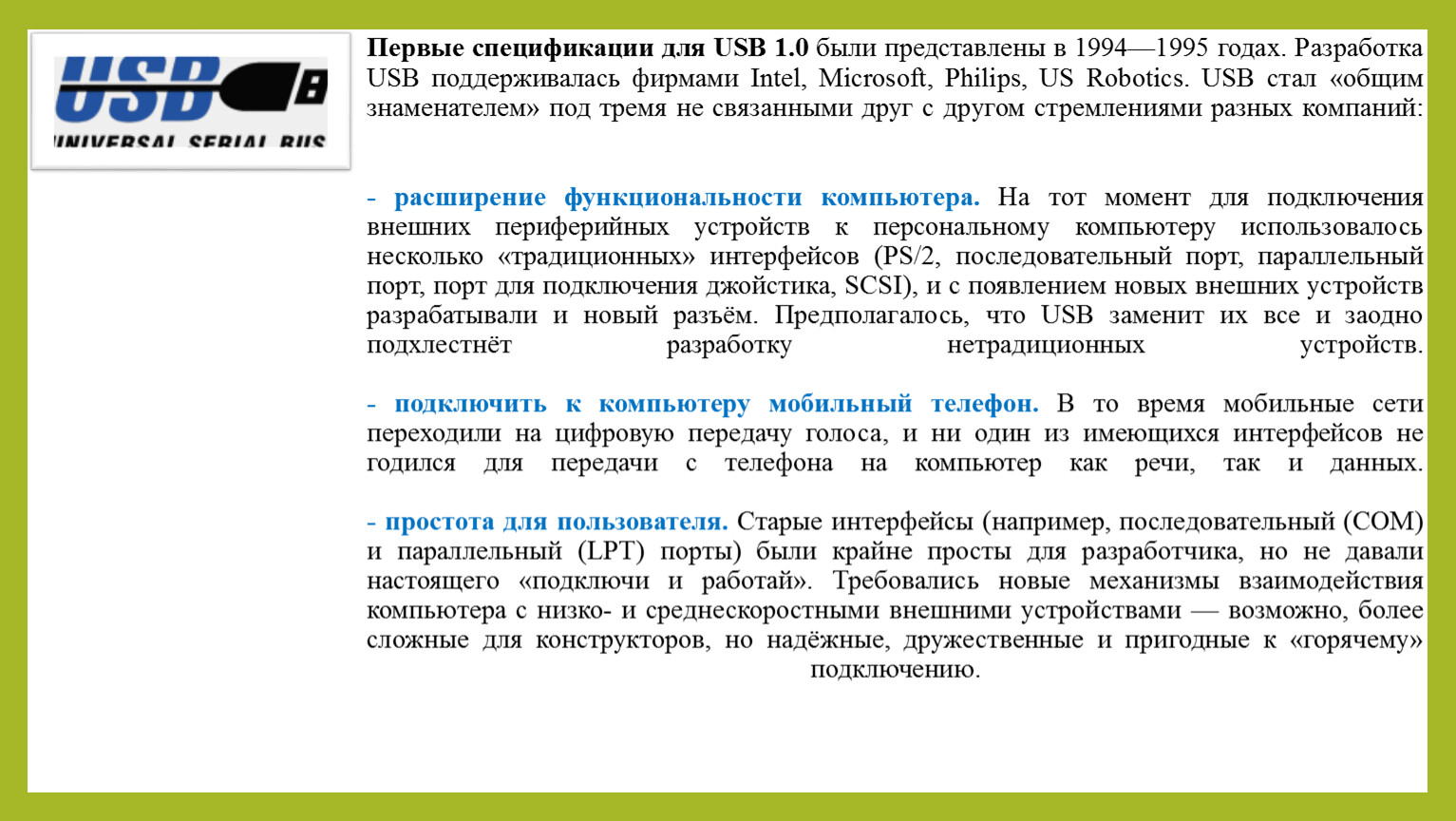

Первые спецификации для USB 1.0 были представлены в 1994—1995 годах. Разработка USB поддерживалась фирмами Intel, Microsoft, Philips, US Robotics. USB стал «общим знаменателем» под тремя не связанными друг с другом стремлениями разных компаний:- расширение функциональности компьютера. На тот момент для подключения внешних периферийных устройств к персональному компьютеру использовалось несколько «традиционных» интерфейсов (PS/2, последовательный порт, параллельный порт, порт для подключения джойстика, SCSI), и с появлением новых внешних устройств разрабатывали и новый разъём. Предполагалось, что USB заменит их все и заодно подхлестнёт разработку нетрадиционных устройств.- подключить к компьютеру мобильный телефон. В то время мобильные сети переходили на цифровую передачу голоса, и ни один из имеющихся интерфейсов не годился для передачи с телефона на компьютер как речи, так и данных.- простота для пользователя. Старые интерфейсы (например, последовательный (COM) и параллельный (LPT) порты) были крайне просты для разработчика, но не давали настоящего «подключи и работай». Требовались новые механизмы взаимодействия компьютера с низко- и среднескоростными внешними устройствами — возможно, более сложные для конструкторов, но надёжные, дружественные и пригодные к «горячему» подключению.

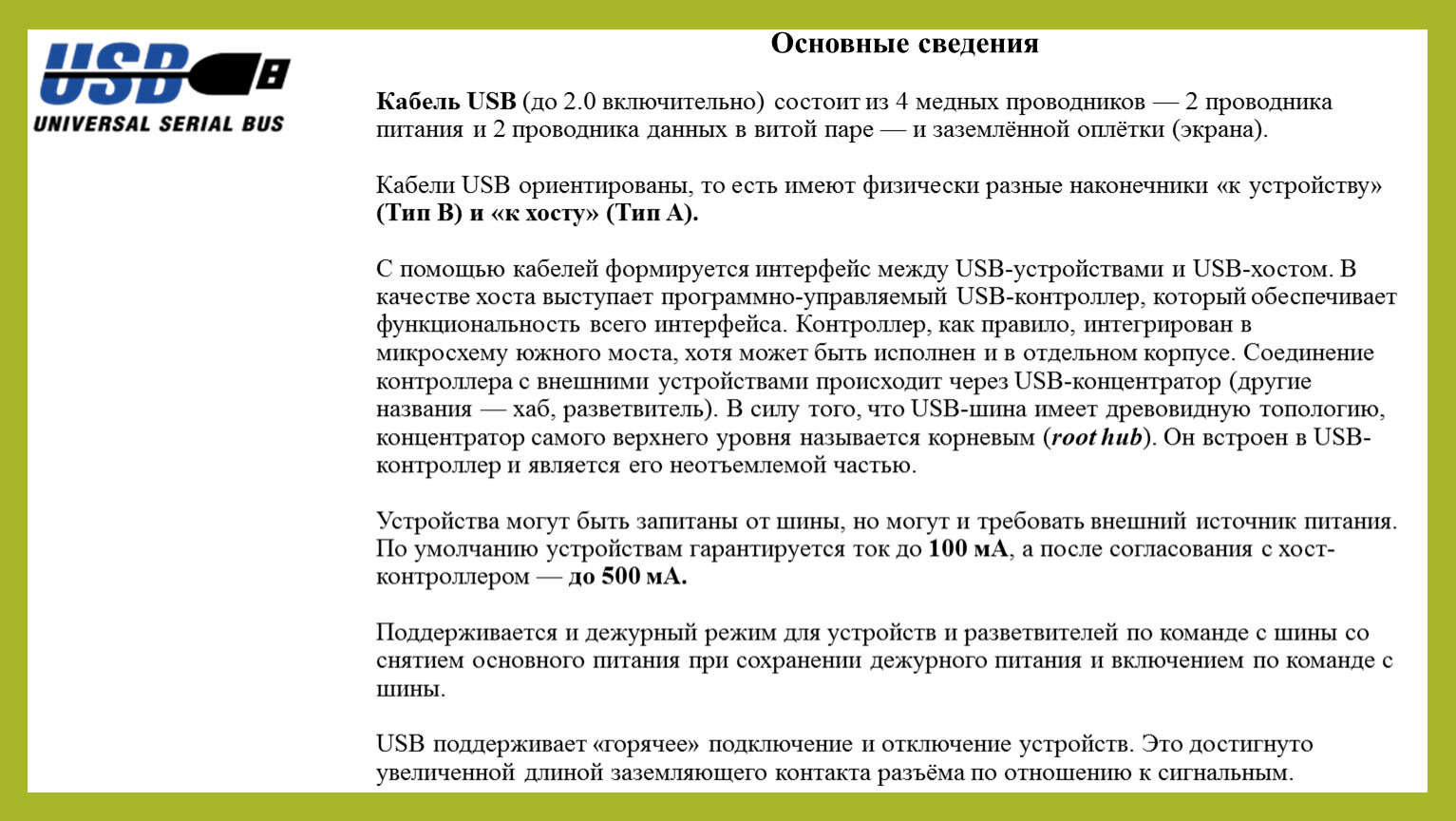

Основные сведенияКабель USB (до 2.0 включительно) состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре — и заземлённой оплётки (экрана).Кабели USB ориентированы, то есть имеют физически разные наконечники «к устройству» (Тип B) и «к хосту» (Тип A). С помощью кабелей формируется интерфейс между USB-устройствами и USB-хостом. В качестве хоста выступает программно-управляемый USB-контроллер, который обеспечивает функциональность всего интерфейса. Контроллер, как правило, интегрирован в микросхему южного моста, хотя может быть исполнен и в отдельном корпусе. Соединение контроллера с внешними устройствами происходит через USB-концентратор (другие названия — хаб, разветвитель). В силу того, что USB-шина имеет древовидную топологию, концентратор самого верхнего уровня называется корневым (root hub). Он встроен в USB-контроллер и является его неотъемлемой частью.Устройства могут быть запитаны от шины, но могут и требовать внешний источник питания. По умолчанию устройствам гарантируется ток до 100 мА, а после согласования с хост-контроллером — до 500 мА. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.USB поддерживает «горячее» подключение и отключение устройств. Это достигнуто увеличенной длиной заземляющего контакта разъёма по отношению к сигнальным.

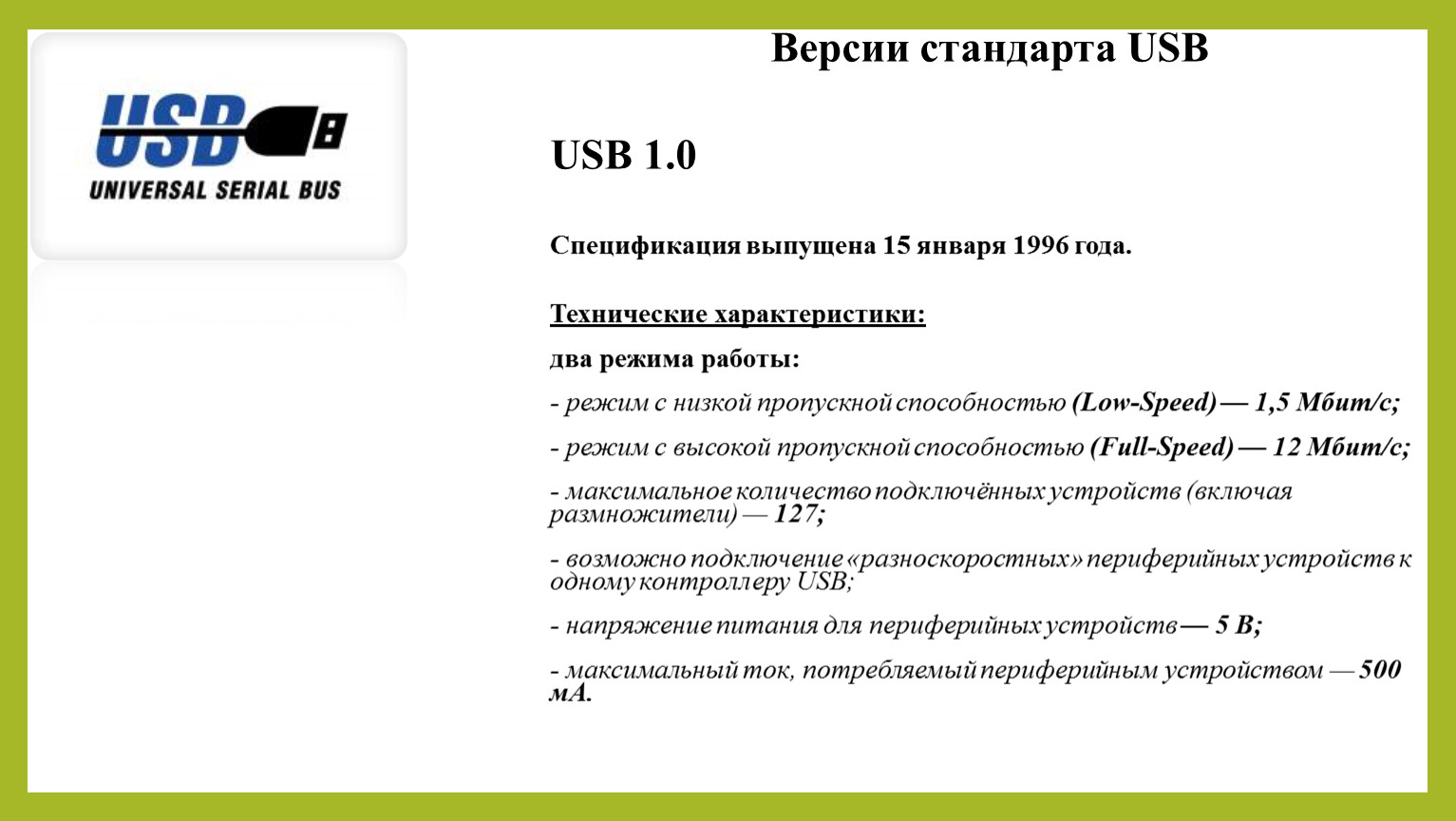

USB 1.0
Спецификация выпущена 15 января 1996 года.
Технические характеристики:
два режима работы:
- режим с низкой пропускной способностью (Low-Speed) — 1,5 Мбит/с;
- режим с высокой пропускной способностью (Full-Speed) — 12 Мбит/с;
- максимальное количество подключённых устройств (включая размножители) — 127;
- возможно подключение «разноскоростных» периферийных устройств к одному контроллеру USB;
- напряжение питания для периферийных устройств — 5 В;
- максимальный ток, потребляемый периферийным устройством — 500 мА.

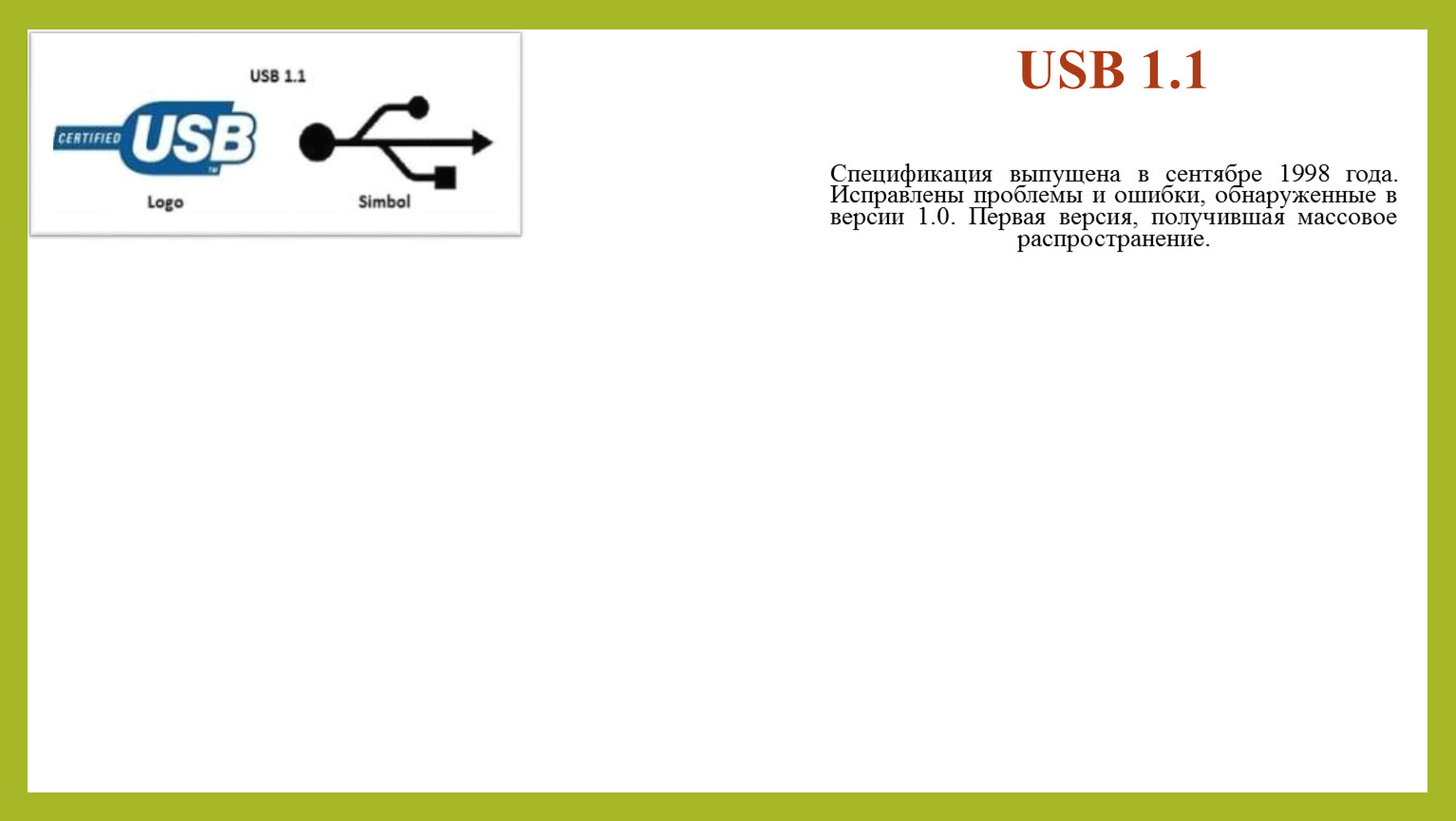

USB 1.1
Спецификация выпущена в сентябре 1998 года. Исправлены проблемы и ошибки, обнаруженные в версии 1.0. Первая версия, получившая массовое распространение.

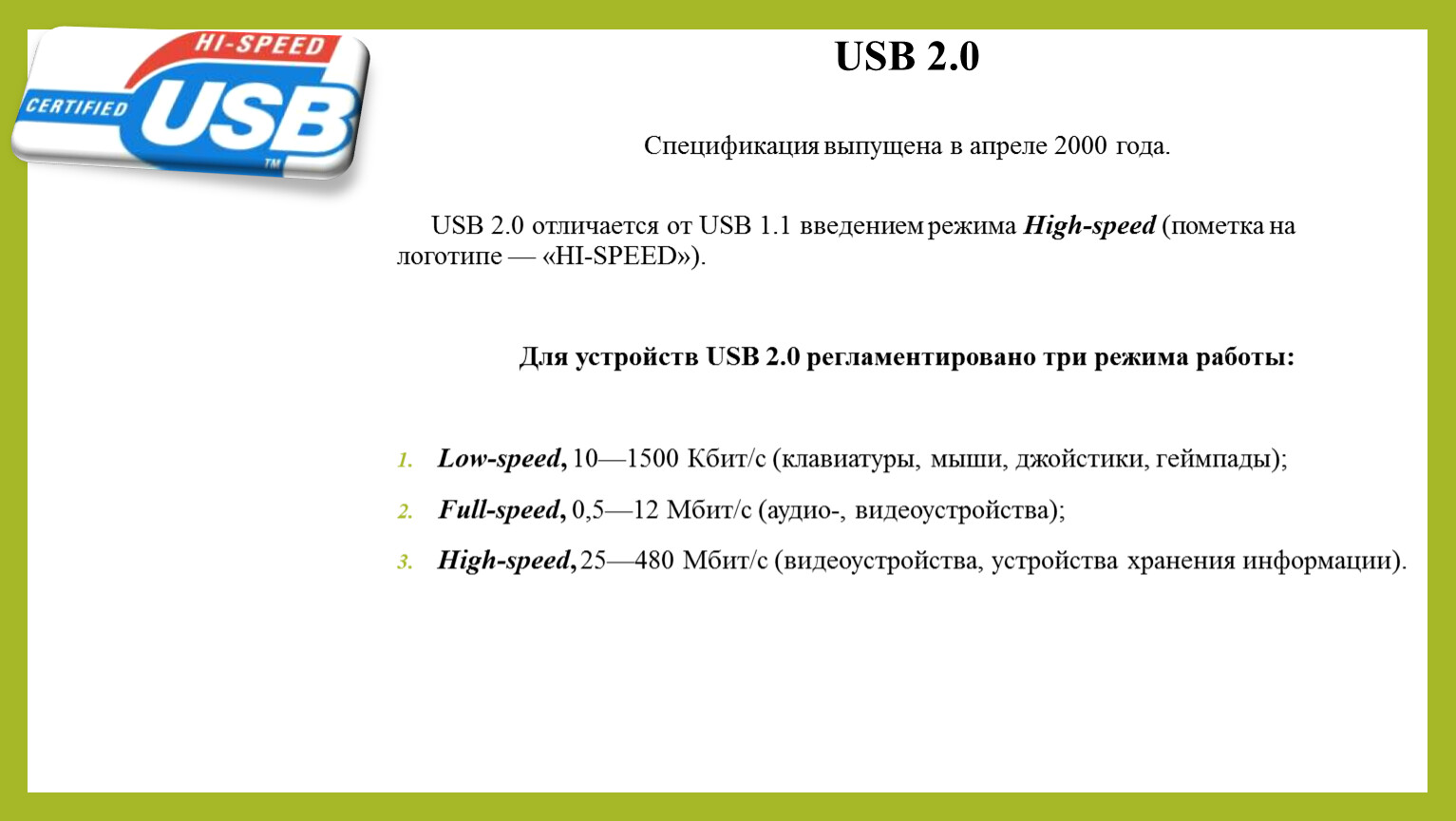

USB 2.0
Спецификация выпущена в апреле 2000 года.
 USB 2.0 отличается от USB 1.1 введением режима High-speed (пометка на логотипе — «HI-SPEED»).

Для устройств USB 2.0 регламентировано три режима работы:

Low-speed, 10—1500 Кбит/c (клавиатуры, мыши, джойстики, геймпады);
Full-speed, 0,5—12 Мбит/с (аудио-, видеоустройства);
High-speed, 25—480 Мбит/с (видеоустройства, устройства хранения информации).

USB 3.0
Окончательная спецификация USB 3.0 появилась в 2008 году.
Созданием USB 3.0 занимались компании Intel, Microsoft, Hewlett-Packard, Texas Instruments, NEC и NXP Semiconductors.

Спецификация USB 3.0 повышает максимальную скорость передачи информации до 5 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0. Таким образом, скорость передачи возрастает с 60 Мбайт/с (30 Мбайт/с эффективных) до 600 Мбайт/с.

Версия 3.0 отличается не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА.
Таким образом, от одного порта можно запитывать большее количество устройств, а также отпадает необходимость использования внешнего питания для некоторых устройств.
В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0, причём для однозначной идентификации разъёмы USB 3.0 принято изготавливать из пластика синего цвета (у некоторых производителей - красного цвета).

Кабели и разъёмы USB 1.x и 2.0

Спецификация 1.0 регламентировала два типа разъёмов: A — на стороне контроллера или концентратора USB и B — на стороне периферийного устройства.
Впоследствии были разработаны миниатюрные разъёмы для применения USB в переносных и мобильных устройствах, получившие название Mini-USB.
Новая версия миниатюрных разъёмов, называемых Micro-USB, была представлена 4 января 2007 года.

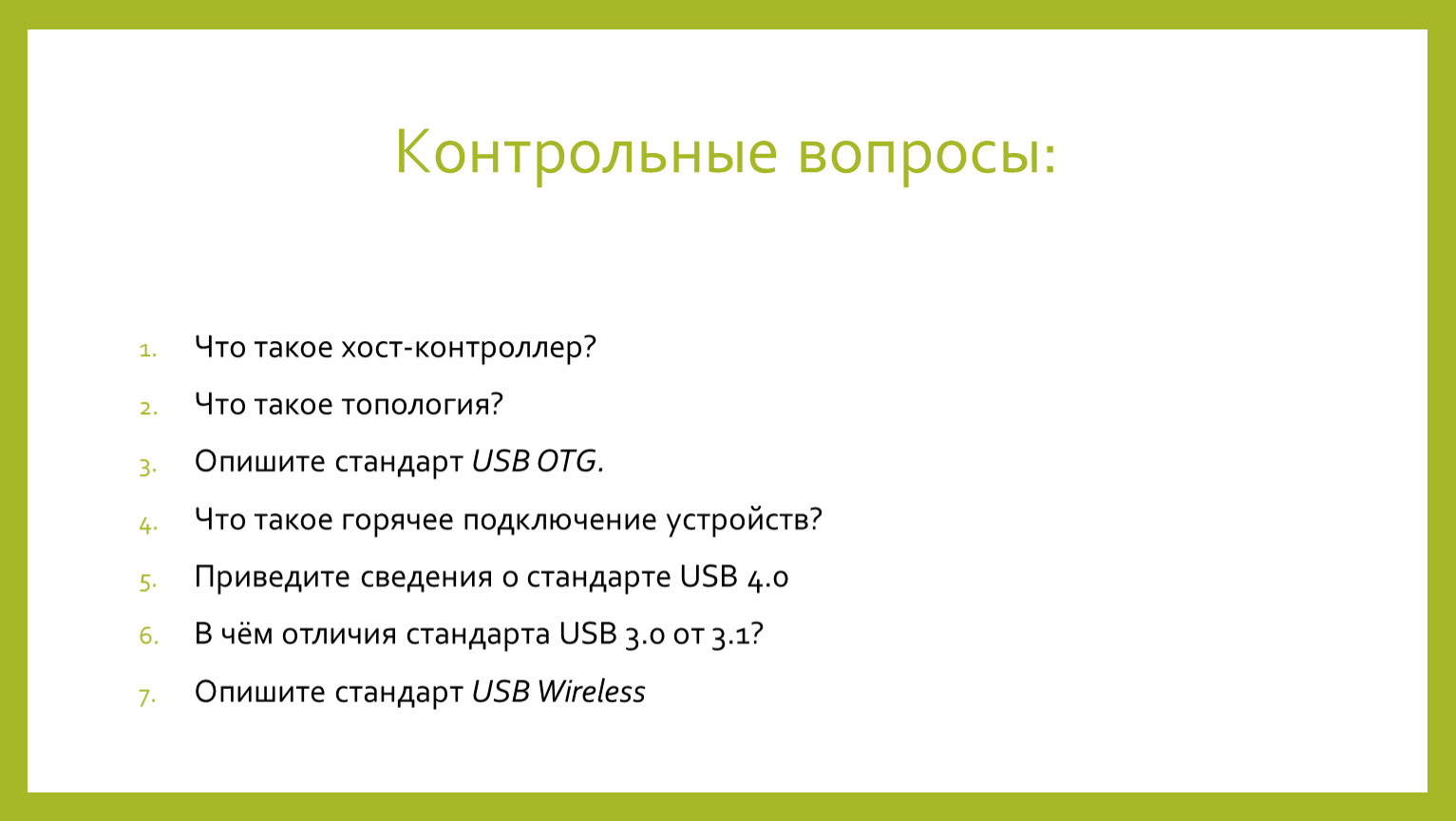

Контрольные вопросы:

Что такое хост-контроллер?
Что такое топология?
Опишите стандарт USB OTG.
Что такое горячее подключение устройств?
Приведите сведения о стандарте USB 4.0
В чём отличия стандарта USB 3.0 от 3.1?
Опишите стандарт USB Wireless
