Урок 25 Действие магнитного поля на проводник.pptx
Действие магнитного поля на проводник с током
Действие магнитного поля на проводник с током
Сила, действующая на проводник с током в магнитном поле, называется силой Ампера
Магнитная индукция
Направление силы Ампера (правило левой руки)
Если левую руку расположить так, чтобы перпендикулярная составляющая вектора В входила в ладонь, а четыре вытянутых пальца были направлены по направлению тока, то отогнутый на 90° большой палец покажет направление силы, действующей на проводник с током.
Действие магнитного поля на движущийся заряд
Сила, действующая на заряженную движущуюся частицу в магнитном поле, называется силой Лоренца:
Правило левой руки сформулировано для положительной частицы.
Сила, действующая на отрицательный заряд будет направлена в противоположную сторону по сравнению с положительным.
Направление силы Лоренца
(правило левой руки)
Если вектор v частицы перпендикулярен вектору В, то частица описывает траекторию в виде окружности
Роль центростремительной силы играет сила Лоренца
Движение заряженных частиц по окружности
Пучок электронов, движущихся по круговой траектории под воздействием магнитного поля. Свечение вызвано возбуждением атомов остаточного газа в баллоне
Если вектор скорости и частицы не перпендикулярен В, то частица описывает траекторию в виде винтовой линии (спирали).

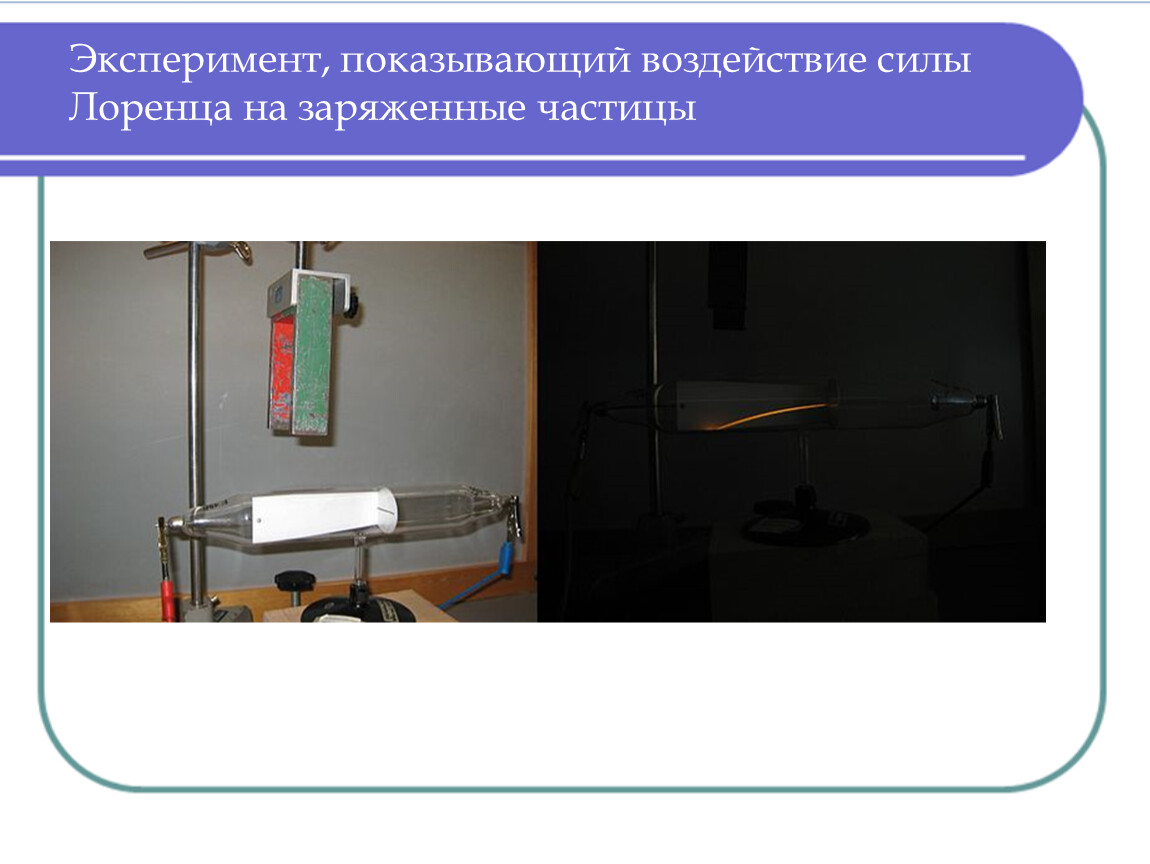

Эксперимент, показывающий воздействие силы Лоренца на заряженные частицы
Действие магнитного поля на рамку с током
На рамку действует пара сил, в результате чего она поворачивается
Электроизмерительные приборы
Свойство рамки с током вращаться в магнитном поле используется в электроизмерительных приборах
Электродвигатель
Задание 1
Определите направление силы Лоренца, действующей на электрон
Задание 2
Определите направление силы Лоренца, действующей на протон
Задание 3
Определите направление силы Лоренца, действующей на протон и на электрон. Изобразите траекторию, по которой будет двигаться частица в каждом из этих случаев
а
б
Задание 4
Изобразите силу Ампера, действующую на проводник с током, находящийся в магнитном поле.
а
б
в
Задание 5
Изобразите силу Ампера, действующую на проводник с током, находящийся в магнитном поле
а
б
N
S
ток
Задание 7
С какой силой действует магнитное поле с индукцией 10мТл на проводник, в котором сила тока равна 50А, если длина активной части проводника 10см? Поле и ток взаимно перпендикулярны.
Задание 8
Какая сила действует на протон, движущийся со скоростью 10Мм/с в магнитном поле с индукцией 0,2 Тл перпендикулярно линиям индукции?
Задание 9. ГИА-2011
В вертикальном однородном магнитном поле на горизонтальных проводящих рельсах перпендикулярно им расположен горизонтальный стальной брусок. Модуль вектора магнитной индукции равен 0,1 Тл. Чтобы брусок сдвинуть с места, по нему необходимо пропустить ток в 40А. Расстояние между рельсами 15 см, коэффициент трения между бруском и рельсами 0,2. Чему равна масса бруска?

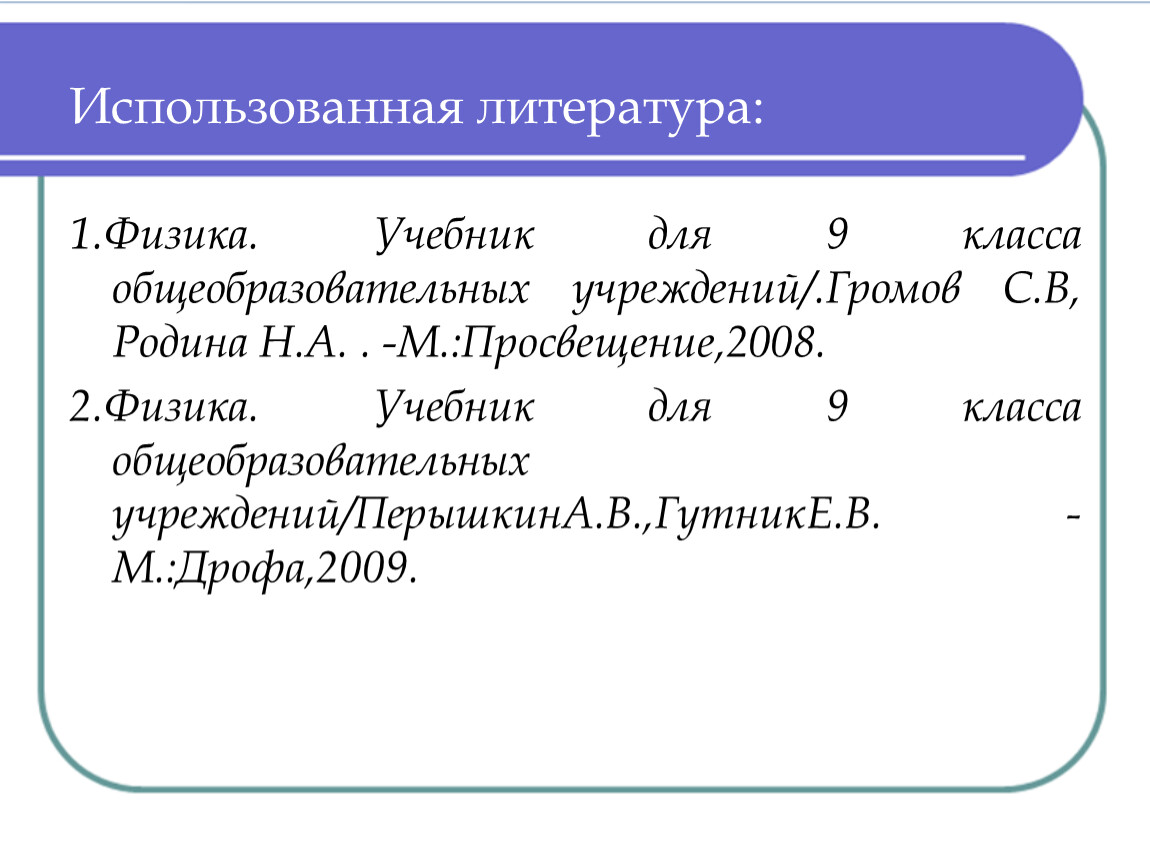

Использованная литература:
1.Физика. Учебник для 9 класса общеобразовательных учреждений/.Громов С.В, Родина Н.А. . -М.:Просвещение,2008.
2.Физика. Учебник для 9 класса общеобразовательных учреждений/ПерышкинА.В.,ГутникЕ.В. -М.:Дрофа,2009.
Использованные ресурсы сети Интернет:
1.Сила Ампера- http://www.eduspb.com/node/1775
2.Электромагнитные явления-edu.kubannet.ru/dlrstore/669ba07b-e921-11dc-95ff-0800200c9a66/4_5.swf
3.Электромагнитное поле-msk.edu.ua/ivk/Fizika/2_Semestr/Zan-9/_3_1_el-mag_pole_indukciya.swf
