Урок 55 Действие магнитного поля на проводник с током.ppt
Действие магнитного поля на проводник с током. Электрический двигатель.
На рисунке изображено расположение линий магнитного поля полосового магнита. Определите полюса магнита
На рисунке изображено расположение силовых линий магнитного поля двух магнитов. Выберите правильное утверждение.
А. Магниты обращены друг к другу разноименными полюсами. Б. Магниты обращены друг к другу одноименными полюсами.
На рисунке изображен полосовой магнит. Выберите правильное утверждение
A. Если разрезать этот магнит посередине, то один из полученных магнитов будет иметь только северный полюс, а другой — только южный.
Б. Те места магнита, где обнаруживаются наиболее слабые магнитные действия, называют полюсами магнита.
B. У всякого магнита обязательно есть два полюса.
Изучение нового материала
Опыт 1.
1) если изменить направление тока в цепи, то изменится и направление движения проводника на противоположное
Опыт 2.
2) если изменить направление магнитного поля (поменяв местами полюса магнита), то направление движения проводника изменится на противоположное.
Выводы:
магнитное поле действует на помещенный в него проводник с током с некоторой силой.
направление этой силы зависит от:
а) направления тока в проводнике,
б) направления магнитного поля.
Вращение рамки с током в магнитном поле

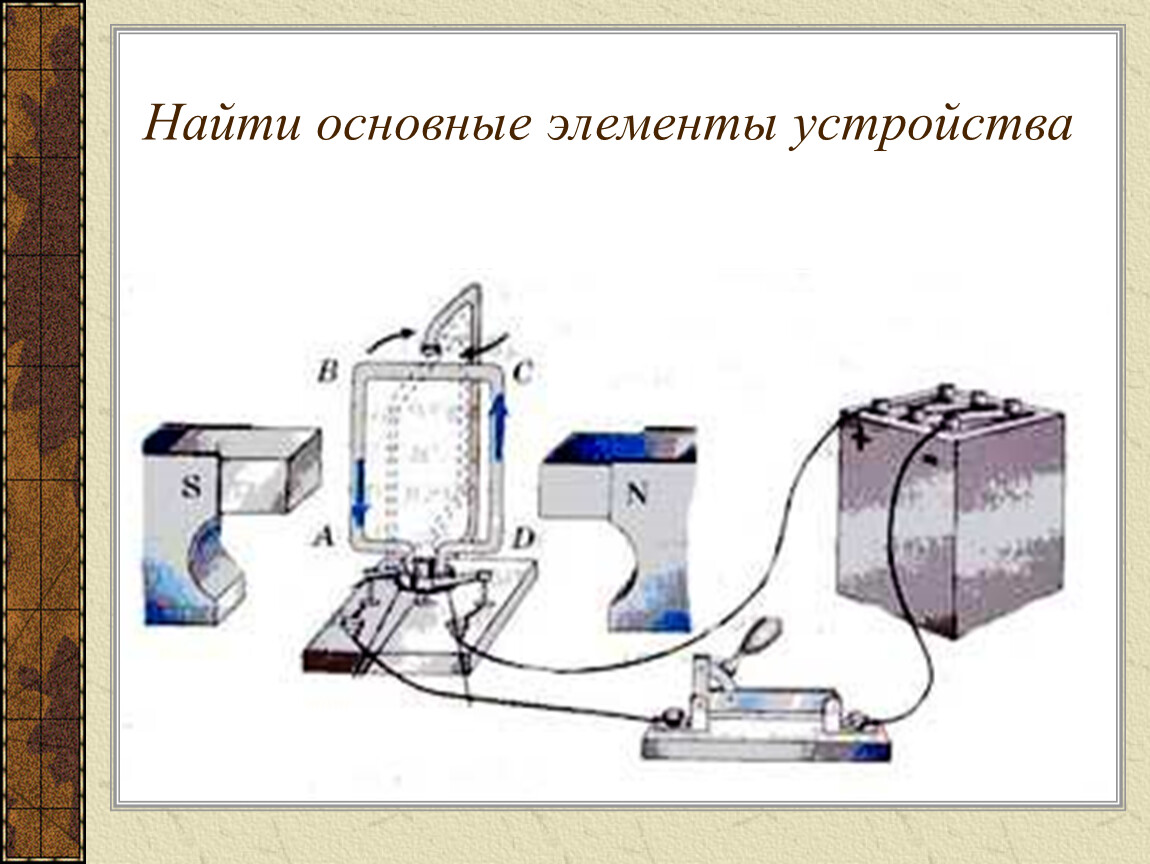

Найти основные элементы устройства
Применение электродвигателя
Применение электродвигателя
Применение электродвигателя
Применение электродвигателя
Применение электродвигателя
Применение электродвигателя
Применение электродвигателя
Применение силы Ампера
Ориентирующее действие магнитного поля
на контур с током используют
в электроизмерительных приборах
магнитоэлектрической системы –
амперметрах и вольтметрах.
Якоби Борис Семёнович (1801-1874)
Русский физик, академик.
Устройство и принцип действия электродвигателя
Электродвигатель - устройство в котором используется вращение катушки с током в магнитном поле, превращающее энергию электрического тока в механическую
Основные элементы электродвигателя:
Преимущества электродвигателей :
1.малые размеры по сравнению с тепловыми двигателями;
2. экологически чистые; 3. надежные в эксплуатации;
4. имеют высокий КПД (до 98%).
Закрепление изученного материала
1) от чего зависит направление движения проводника в магнитном поле?
2) как показать, что магнитное поле действует на проводник с током?
3) где встречаются электродви-гатели?
Домашнее задание
§ 61, с.146 задание 11(1,2 - устно)
§§56-60 – повторить.
