Урок 55 Обобщение электрические явления

Электромагнитные
явления

Известно:

Магнитное действие наблюдается всегда,
когда существует электрический ток

Исследуем:

Опыт Эрстеда

Вывод:

Вокруг любого проводника с током, т.е. движущихся электрических зарядов, существует магнитное поле . Ток следует рассматривать как источник магнитного поля!

Вокруг неподвижных электрических зарядов существует
только электрическое поле, а вокруг движущихся зарядов –
и электрическое, и магнитное.

2.

1.

Что доказывает опыт
Эрстеда?
2. Имеет ли значение, где
помещена стрелка: под
или над проводником?
3. Влияет ли на результат
опыта величина силы
тока в проводнике?
4. Что изменится, если
поменять полярность
полюсов источника
тока?
5. Как лучше ориентиро-
вать проводник для
наибольшего откло-
нения стрелки?

2.

1.

Что доказывает опыт
Эрстеда?
2. Имеет ли значение, где
помещена стрелка: под
или над проводником?
3. Влияет ли на результат
опыта величина силы
тока в проводнике?
4. Что изменится, если
поменять полярность
полюсов источника
тока?
5. Как лучше ориентиро-
вать проводник для
наибольшего откло-
нения стрелки?

Свойства магнитного поля

1. Магнитное поле возникает только около движущихся электрических зарядов.

2. Оно ослабевает по мере удаления от проводника с током (или движущегося
заряда) и точных границ поля указать нельзя.

3. Действует на магнитные стрелки определённым образом

Магнитные линии
магнитного поля тока
представляют собою
замкнутые линии,
охватывающие
проводник

Направление магнитных линий связано с направлением тока в проводнике

Обобщаем:

Правило буравчика

Прямой проводник: если поступательное движение
буравчика совпадает с направлением тока, то враща-
тельное движение его ручки совпадает с направлением
магнитных линий магнитного поля тока.
Круговой проводник (виток): если вращательное движение ручки буравчика совпадает с направлением
тока, то поступательное движение - с направлением
магнитных линий магнитного поля тока.

Указать направление тока или магнитных силовых линий

Магнитное поле катушки с током

Как убедиться в усилении
магнитного поля катушки железным сердечником?

Почему катушки с током отталкиваются?

Перед электромагнитом А
подвешен постоянный магнит В.
Как будет вести себя
постоянный магнит, если
замкнуть ключ К?

На постоянный магнит надета
катушка магнитное поле которой
не может перемагнитить постоянный
магнит. Над магнитом расположена
стальная пластинка, лежащая
на опорах А и В. Что произойдёт с
пластинкой при замыкании ключа К?

ЭЛЕКТРОМАГНИТЫ
И ИХ
ПРИМЕНЕНИЕ

Что называют электромагнитом?
Из какого материала должен быть изготовлен сердечник?
3. Как можно регулировать подъём-
ную силу электромагниты, не из-
меняя его конструкции?
4. Объясните работу электрического
звонка и магнитного сепаратора.
5. Можно ли регулировать высоту
тона звонка?
6. Назовите способы получения
мощных электромагнитов .

Подумайте!

Что произойдёт в изображённой цепи при замыкании ключа К ?
Какая цепь здесь управляющая, а какая – управляемая?
Могут ли сила тока и напряжение в управляемой цепи быть
значительно больше, чем в управляющей?
4. Роль какого элемента электрической цепи выполняет здесь реле?
5. Что произойдёт, если провода 1 и 2 поменять местами?

Подумай и ответь!

Указать полюсы магнитов

Начертить магнитные линии поля двух магнитов
Как расположится магнитная стрелка в т. А, В, С?

ПОЧЕМУ
1…два гвоздя, притя-
нувшиеся к магниту,
расходятся противо-
положными концами?

2… корпус компаса де-
лают из меди, алюми-
ния, пластмассы, а не
из железа?

3… намагничиваются
стальные рельсы,
долго лежащие на
складе?

Бывают ли магниты с одним полюсом?
Где полюсы у кольцевого магнита?

Действие магнитного поля на
проводник с током

S

N

-

+

Правило левой руки:

Какой эффект наблюдается, если между
полюсами магнита поместить
рамку с током?
Назовите техническое применение этому
эффекту.

Почему при замыкании цепи алюминиевый стержень М
придёт в движение (покатится)? Укажите направление движения.

Рамка с током, помещённая в магнитное
поле, поворачивается в направлении, указанном стрелками. Назовите 2 способа
изменения направления поворота рамки на
противоположное. Зачем это нужно?

Подумай и ответь!

Между полюсами магнита на-
ходится П-образный провод-
ник. К концам проводника
прижаты контакты – щётки А
и В. Опишите, что будет про-
исходить с проводником.

Проводник А соединён с полукольцами, ук-
реплёнными на изоляционных дисках. К ним
прижаты контактные щётки, соединённые с
источником тока. Опишите состояние прово-
дника А при замыкании ключа. Трение в осях
не учитывать.

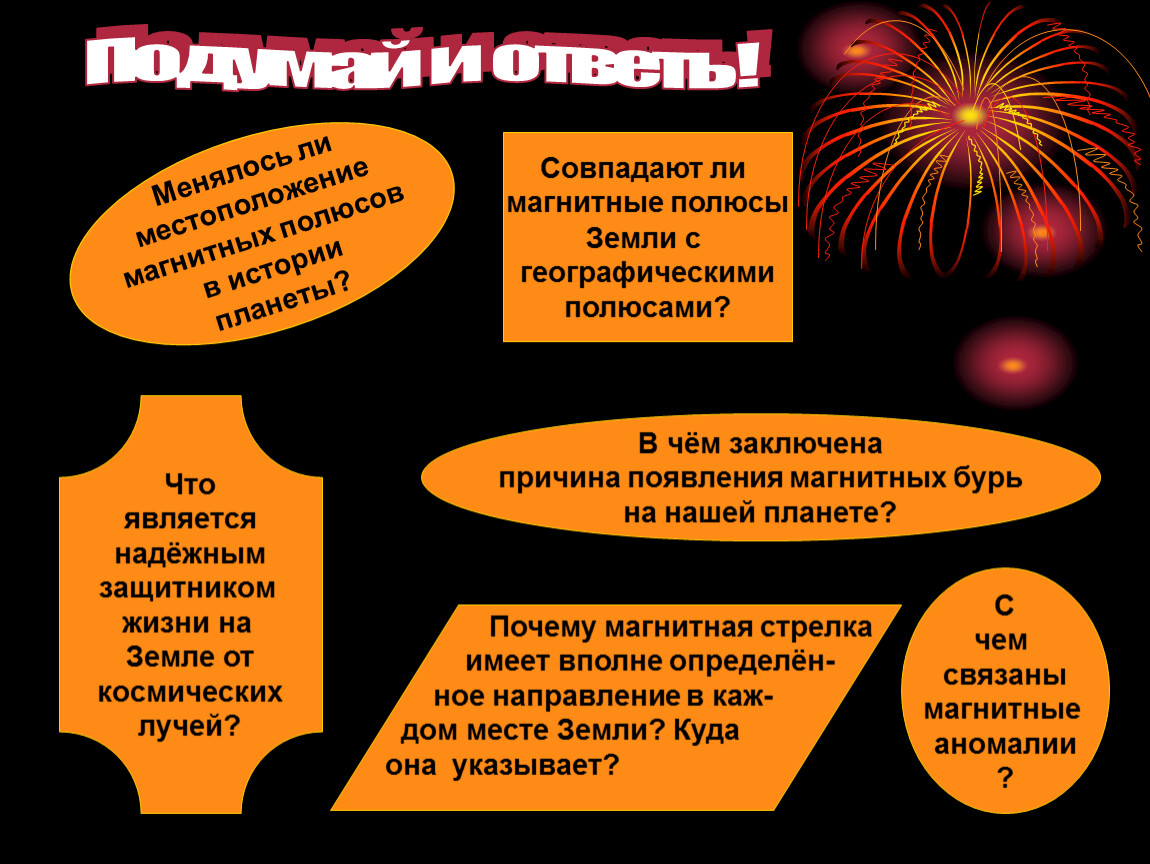

Подумай и ответь !

Совпадают ли
магнитные полюсы
Земли с
географическими
полюсами?

Менялось ли
местоположение
магнитных полюсов
в истории
планеты?

Что
является
надёжным
защитником
жизни на
Земле от
космических
лучей?

В чём заключена
причина появления магнитных бурь
на нашей планете?

С
чем
связаны
магнитные
аномалии
?

Почему магнитная стрелка
имеет вполне определён-
ное направление в каж-
дом месте Земли? Куда
она указывает?
