Урок: "Основные слесарные операции в профессиональной деятельности сварщика"

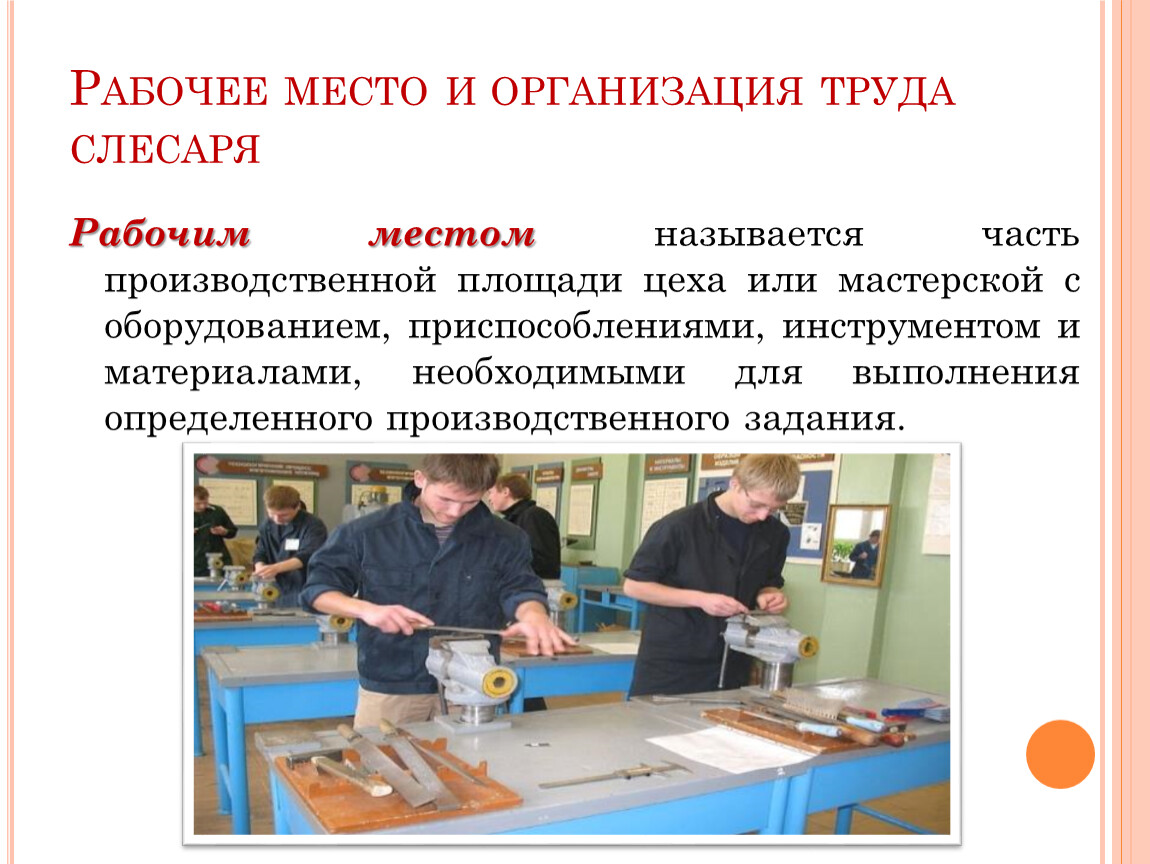

Рабочее место и организация труда слесаря

Рабочим местом называется часть производственной площади цеха или мастерской с оборудованием, приспособлениями, инструментом и материалами, необходимыми для выполнения определенного производственного задания.

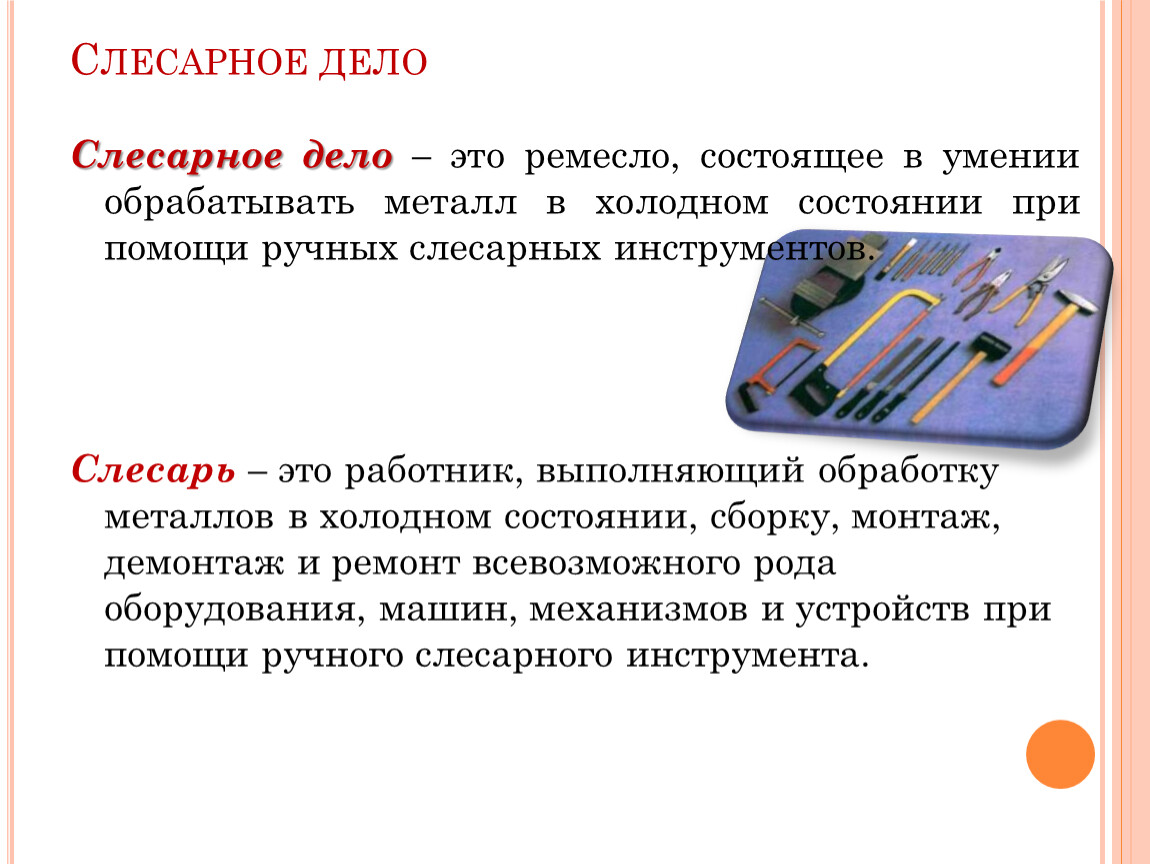

Слесарное дело

Слесарное дело – это ремесло, состоящее в умении обрабатывать металл в холодном состоянии при помощи ручных слесарных инструментов.



Слесарь – это работник, выполняющий обработку металлов в холодном состоянии, сборку, монтаж, демонтаж и ремонт всевозможного рода оборудования, машин, механизмов и устройств при помощи ручного слесарного инструмента.

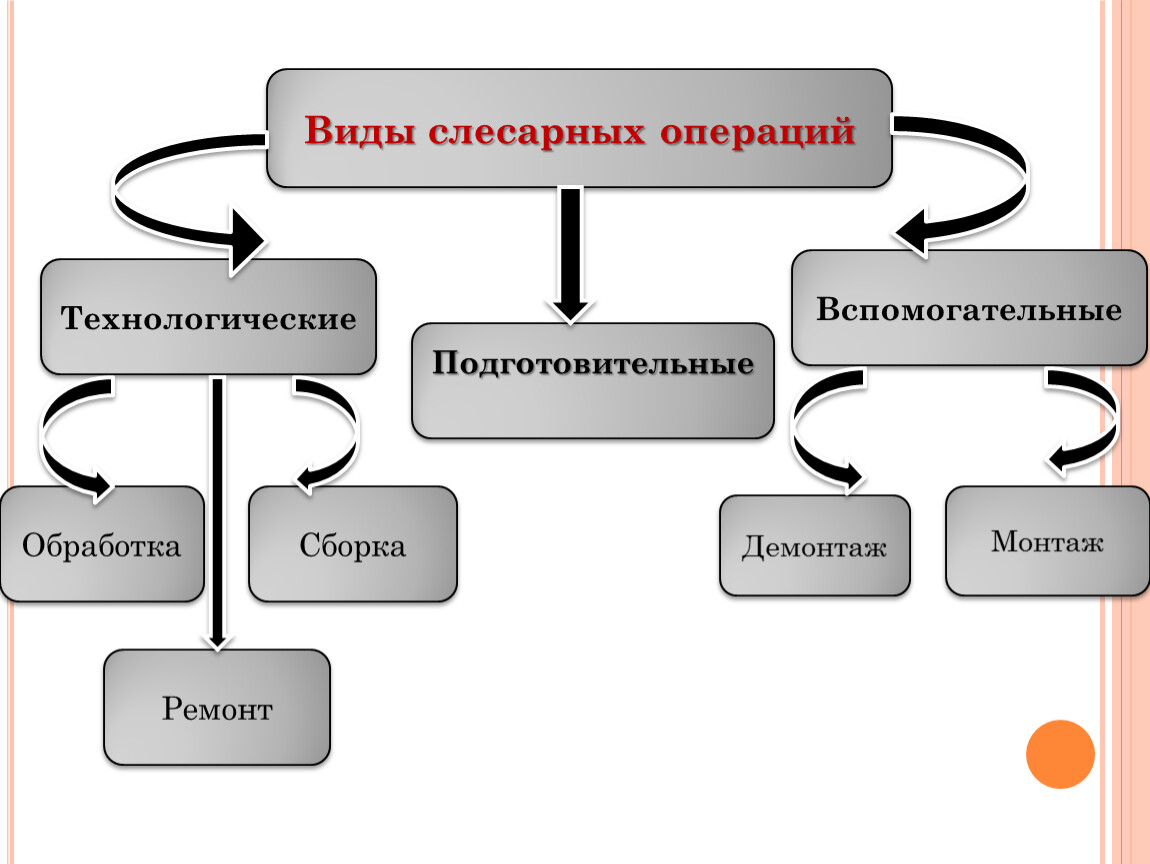

Сборка

Обработка

Демонтаж

Монтаж

Ремонт

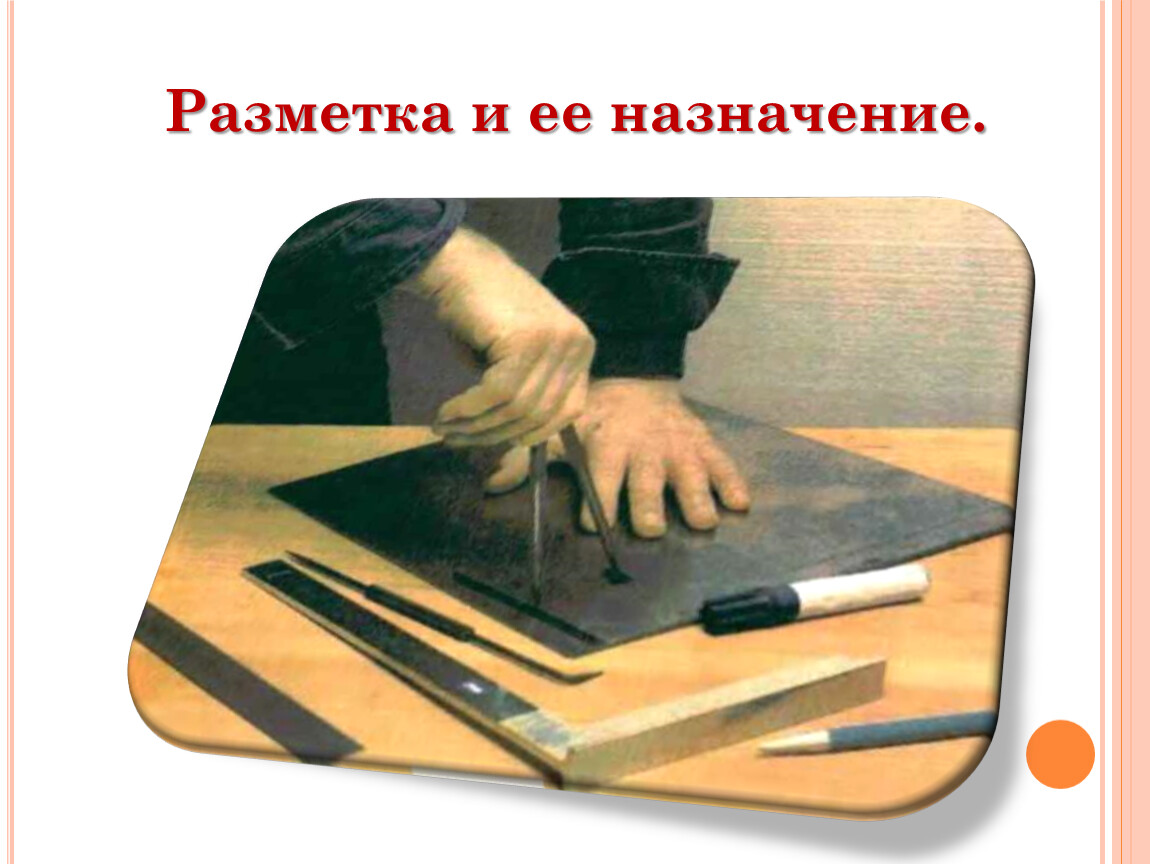

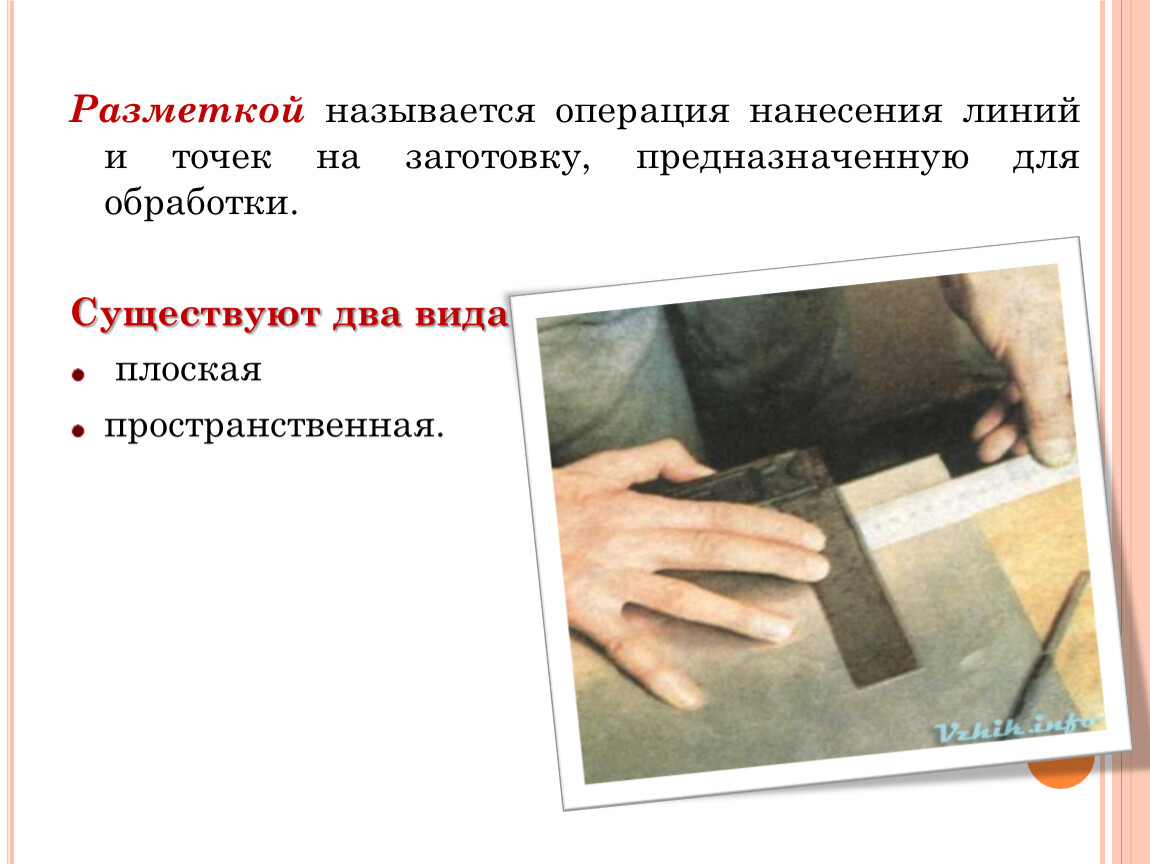

Разметкой называется операция нанесения линий и точек на заготовку, предназначенную для обработки.

Существуют два вида разметки:
плоская
пространственная.

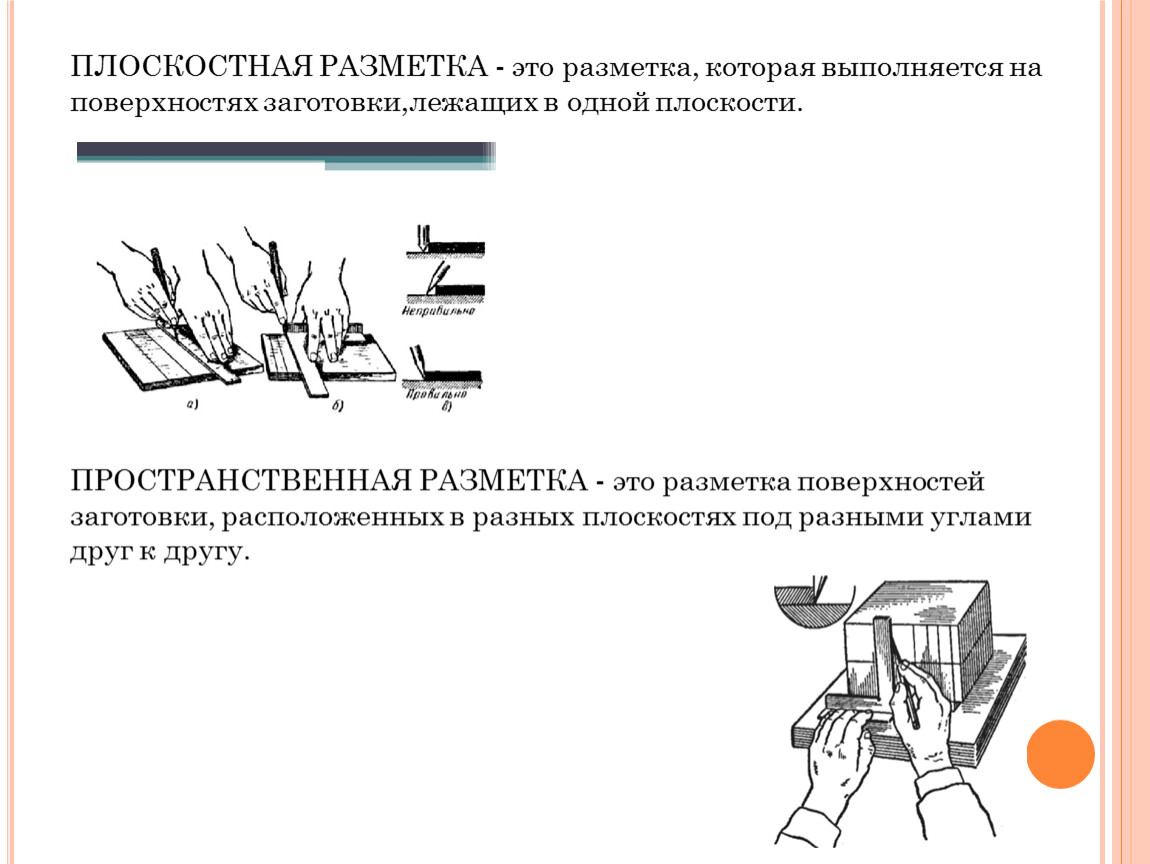

ПЛОСКОСТНАЯ РАЗМЕТКА - это разметка, которая выполняется на поверхностях заготовки,лежащих в одной плоскости.










ПРОСТРАНСТВЕННАЯ РАЗМЕТКА - это разметка поверхностей заготовки, расположенных в разных плоскостях под разными углами друг к другу.

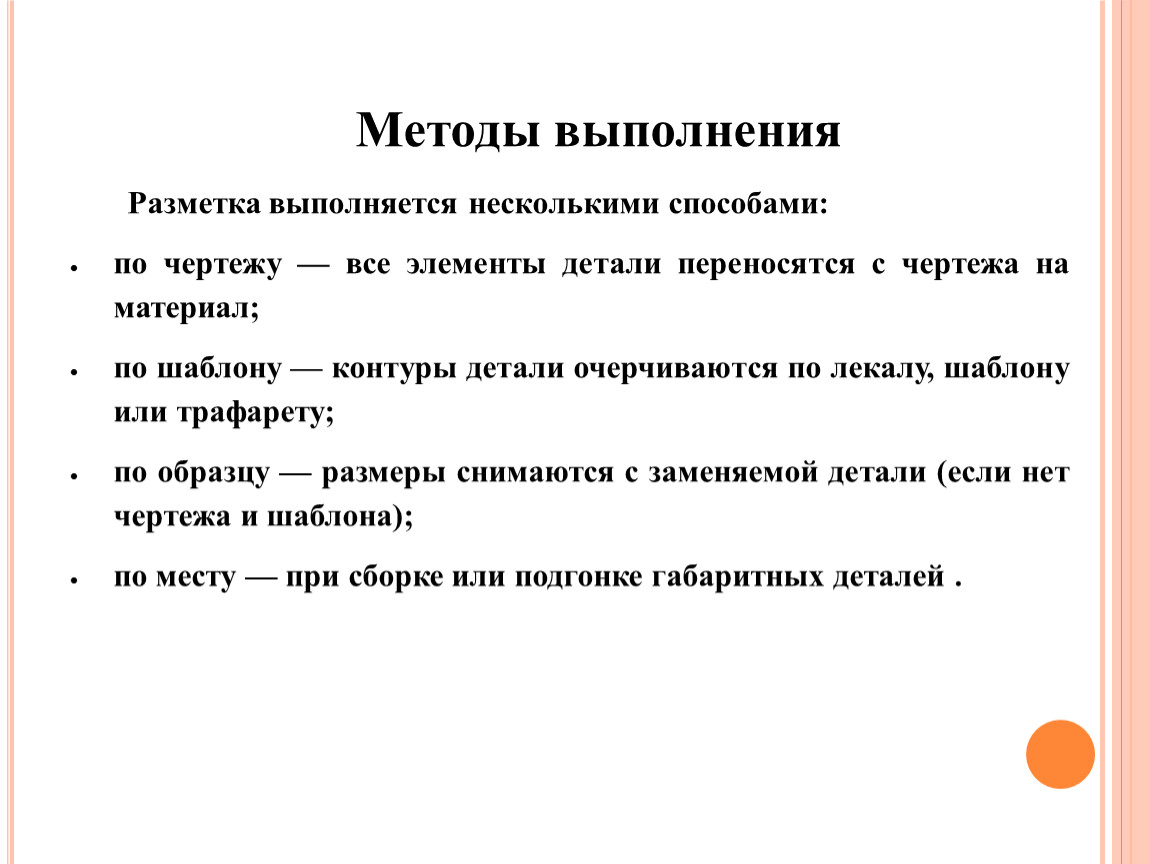

Методы выполнения
Разметка выполняется несколькими способами:
по чертежу — все элементы детали переносятся с чертежа на материал;
по шаблону — контуры детали очерчиваются по лекалу, шаблону или трафарету;
по образцу — размеры снимаются с заменяемой детали (если нет чертежа и шаблона);
по месту — при сборке или подгонке габаритных деталей .

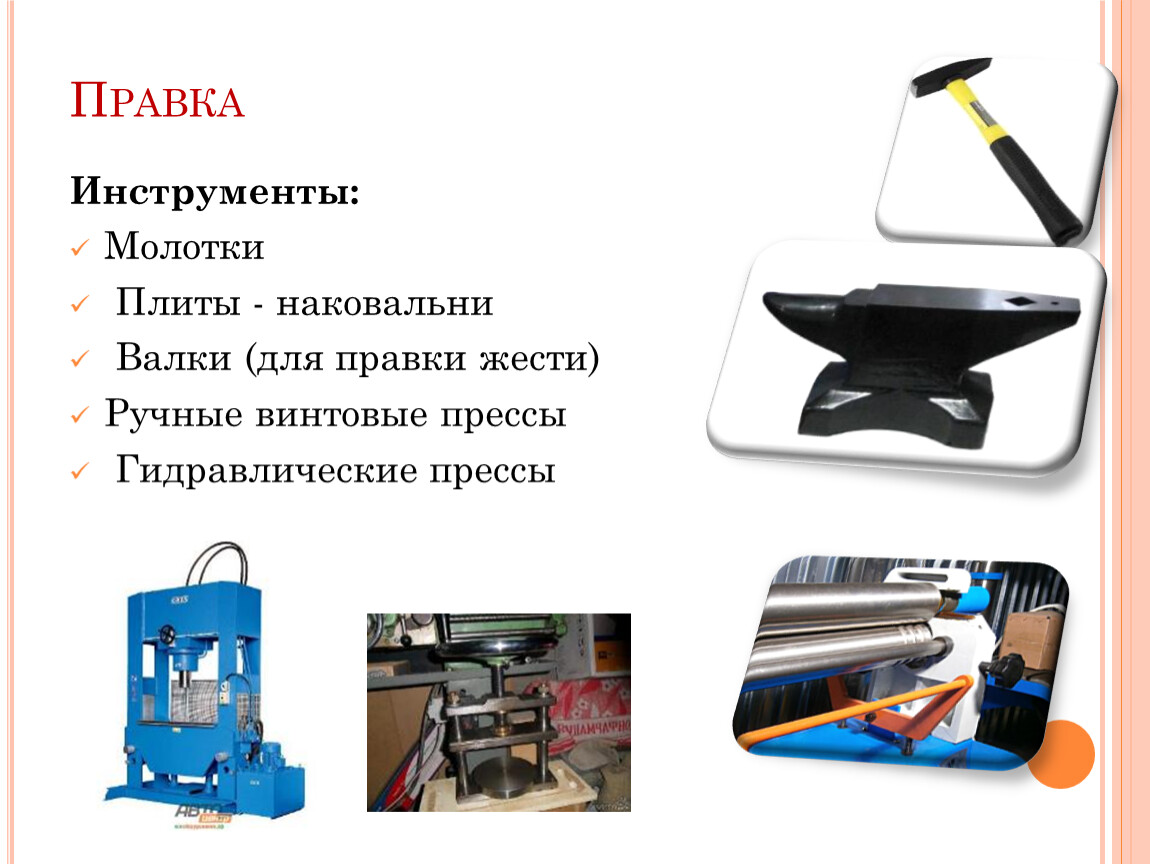

Правка

Инструменты:
Молотки
Плиты - наковальни
Валки (для правки жести)
Ручные винтовые прессы
Гидравлические прессы

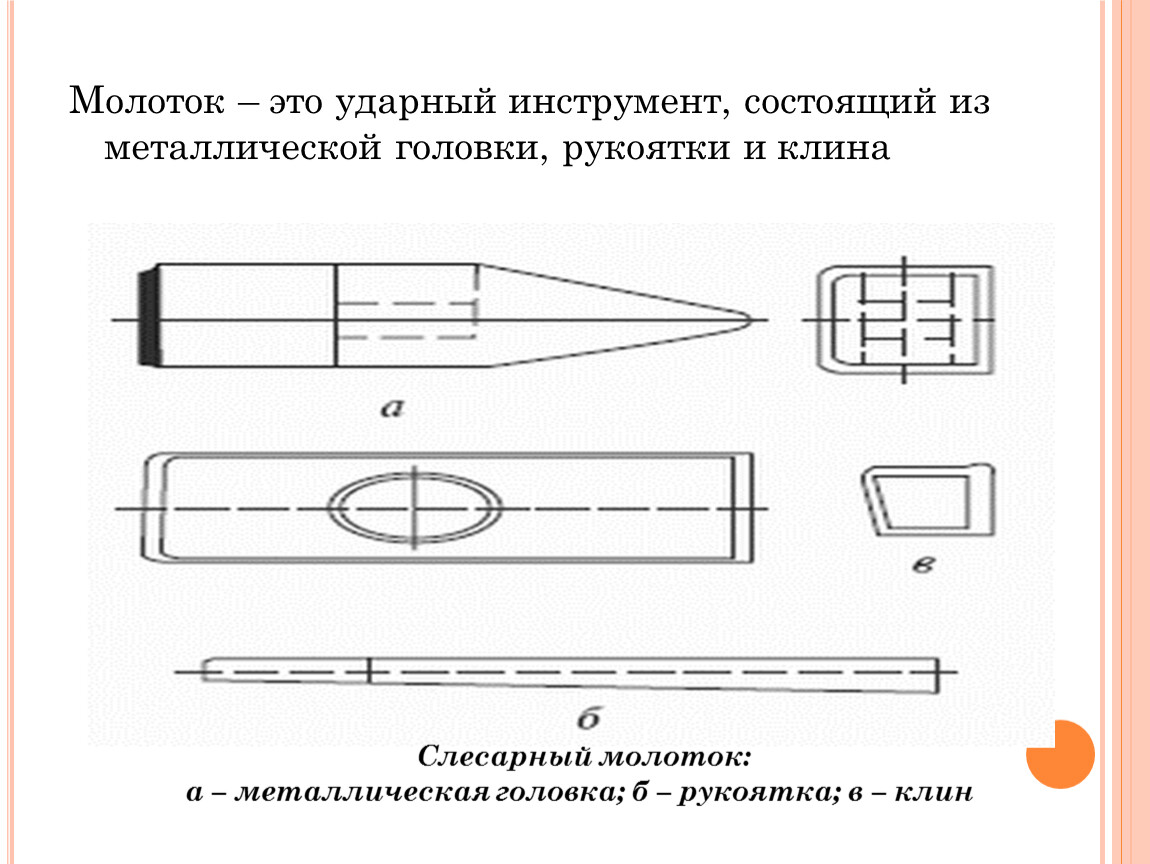

Молоток – это ударный инструмент, состоящий из металлической головки, рукоятки и клина

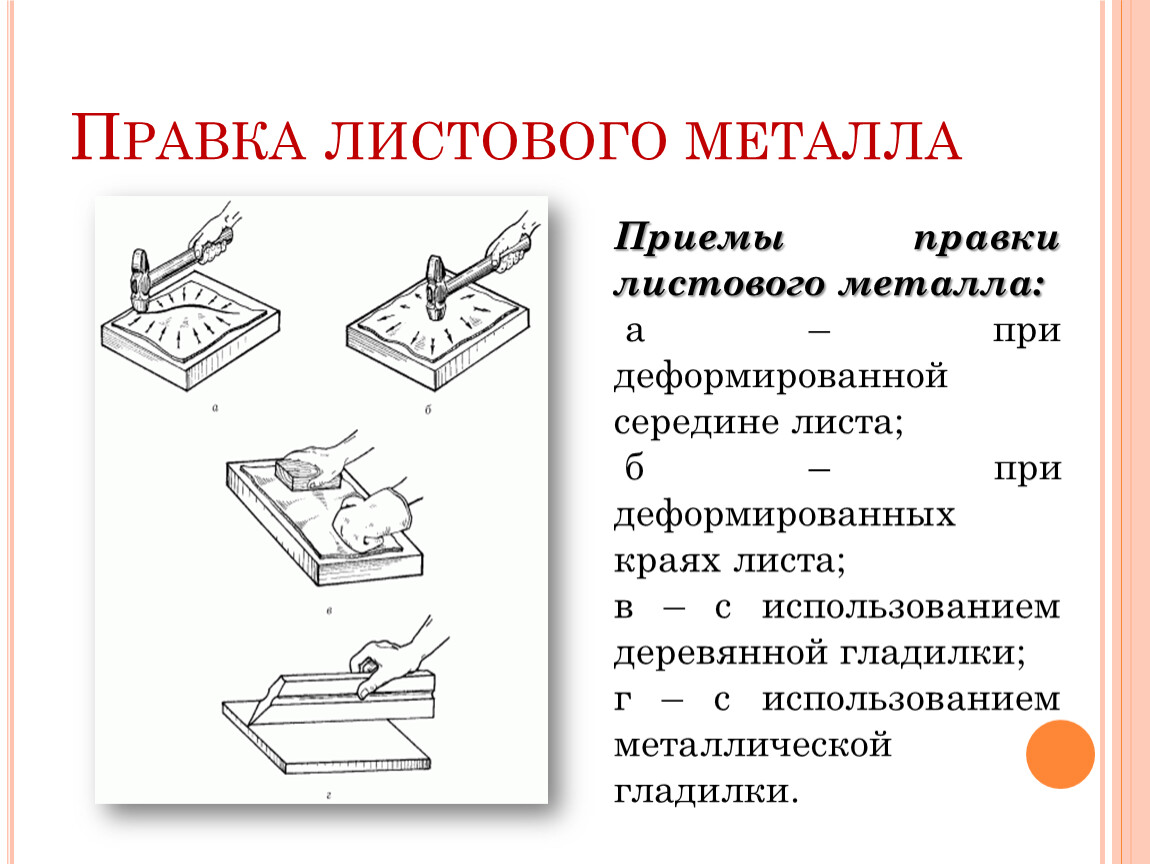

Правка листового металла

Приемы правки листового металла:
а – при деформированной середине листа;
б – при деформированных краях листа;
в – с использованием деревянной гладилки;
г – с использованием металлической гладилки.

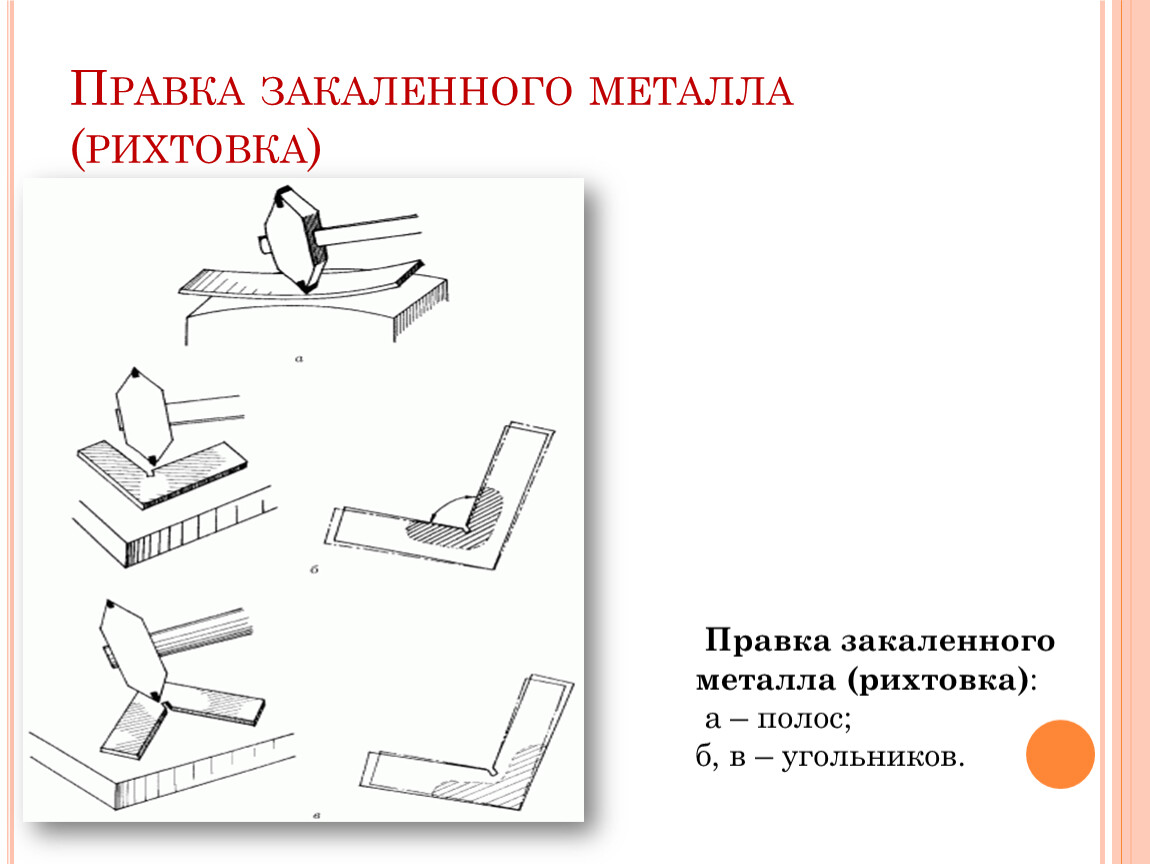

Правка закаленного металла (рихтовка)

Правка закаленного металла (рихтовка):
а – полос;
б, в – угольников.

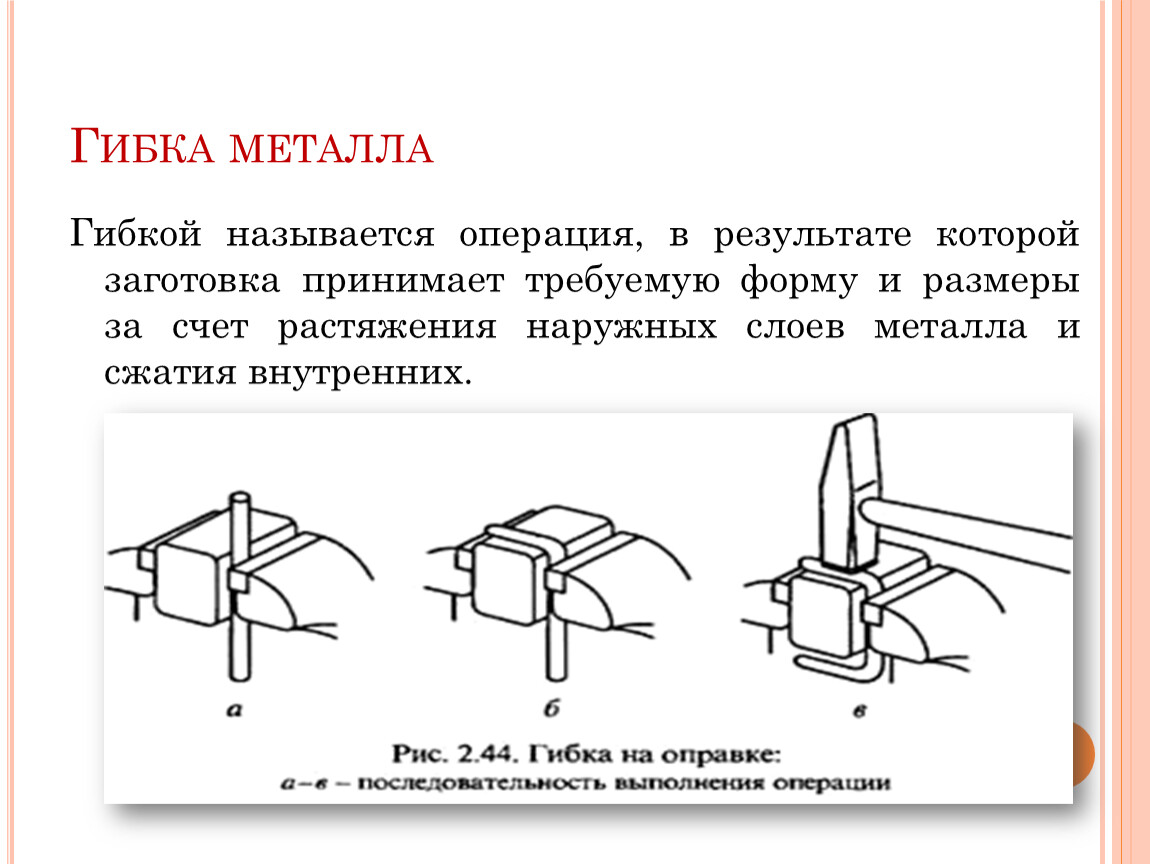

Гибка металла

Гибкой называется операция, в результате которой заготовка принимает требуемую форму и размеры за счет растяжения наружных слоев металла и сжатия внутренних.

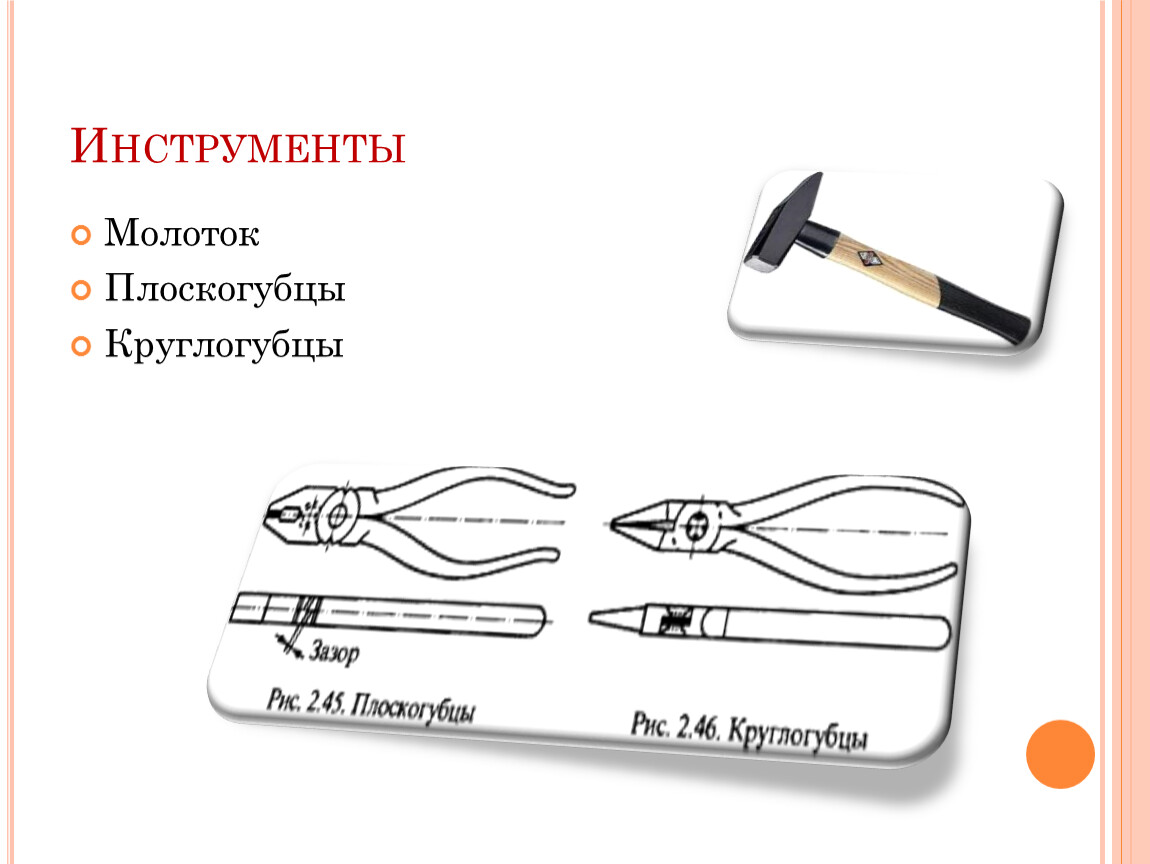

Инструменты

Молоток
Плоскогубцы
Круглогубцы

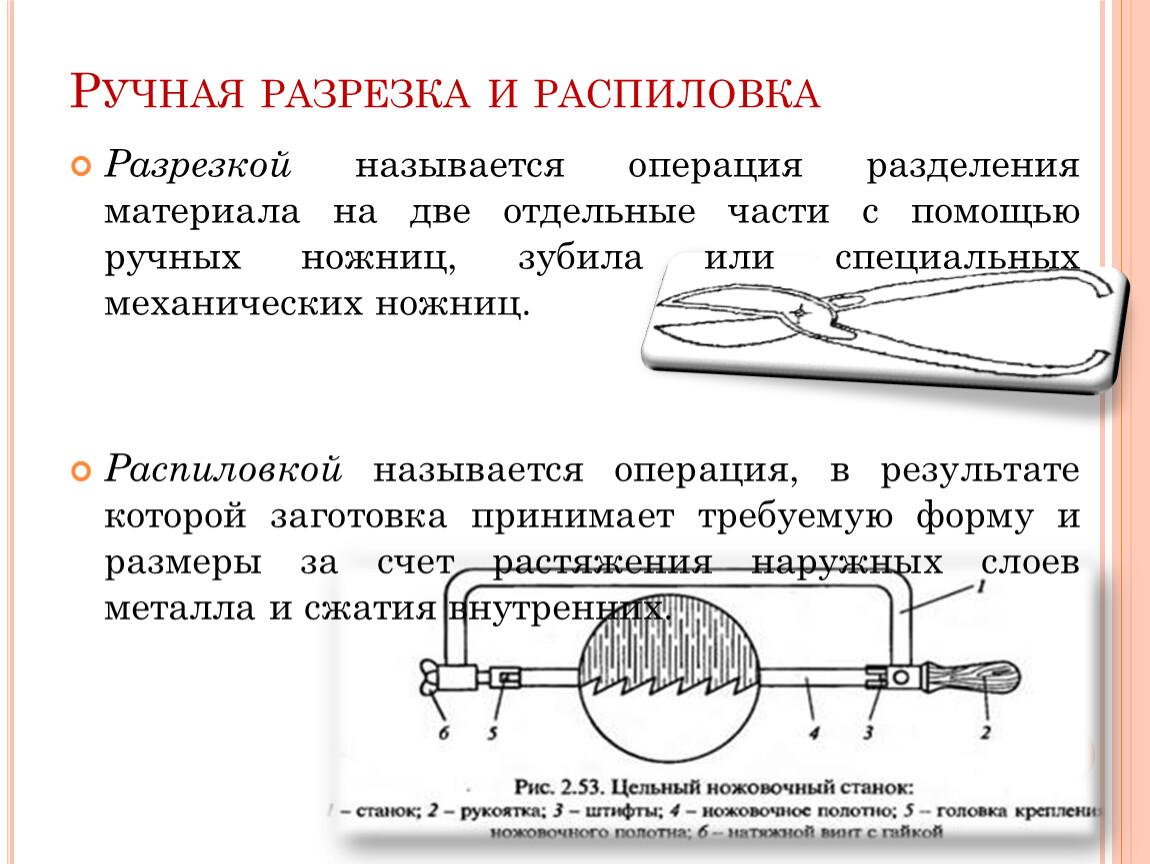

Ручная разрезка и распиловка

Разрезкой называется операция разделения материала на две отдельные части с помощью ручных ножниц, зубила или специальных механических ножниц.


Распиловкой называется операция, в результате которой заготовка принимает требуемую форму и размеры за счет растяжения наружных слоев металла и сжатия внутренних.

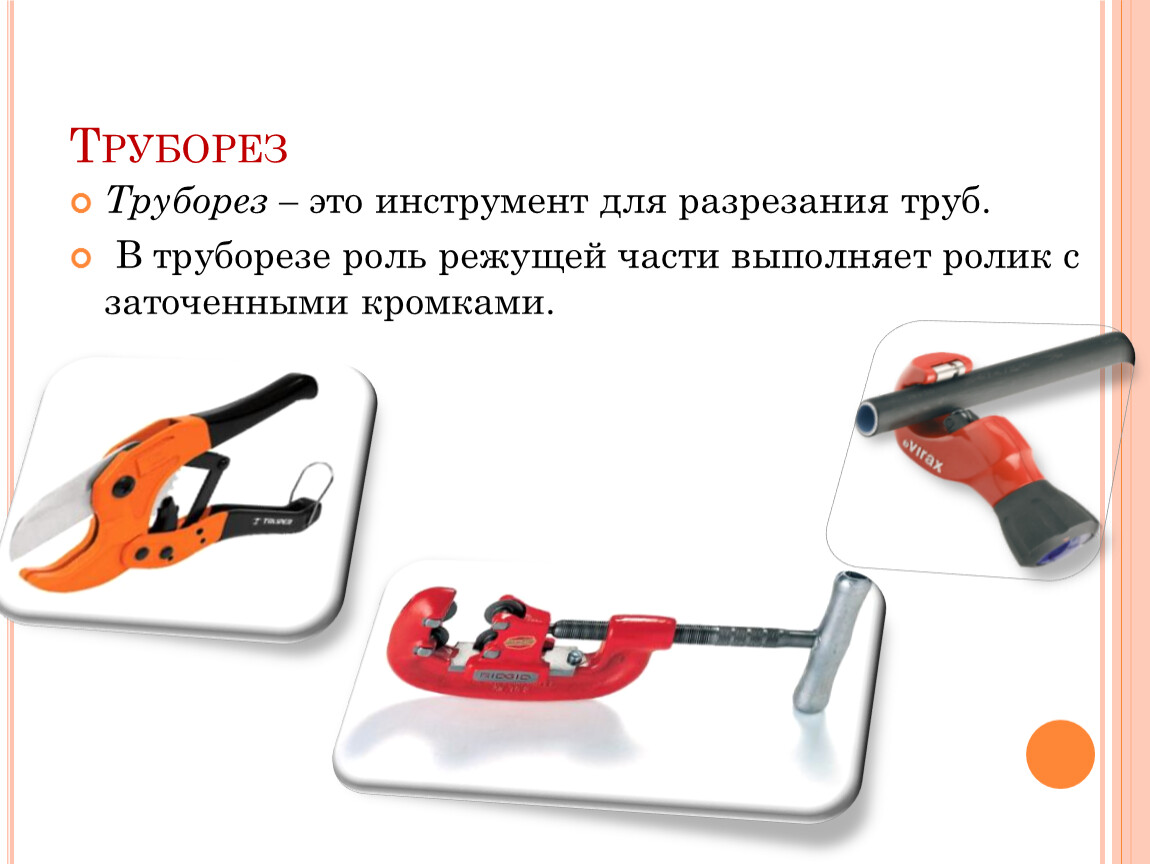

Труборез

Труборез – это инструмент для разрезания труб.
 В труборезе роль режущей части выполняет ролик с заточенными кромками.

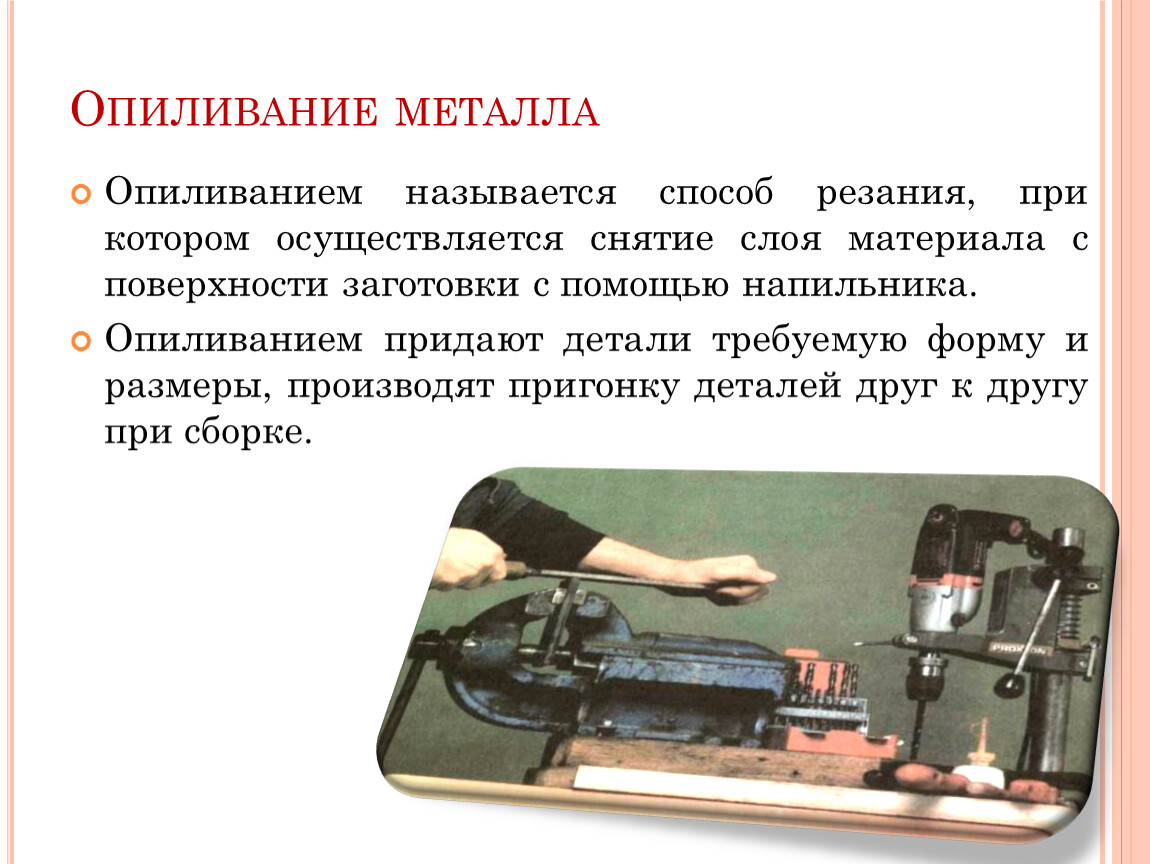

Опиливание металла

Опиливанием называется способ резания, при котором осуществляется снятие слоя материала с поверхности заготовки с помощью напильника.
Опиливанием придают детали требуемую форму и размеры, производят пригонку деталей друг к другу при сборке.

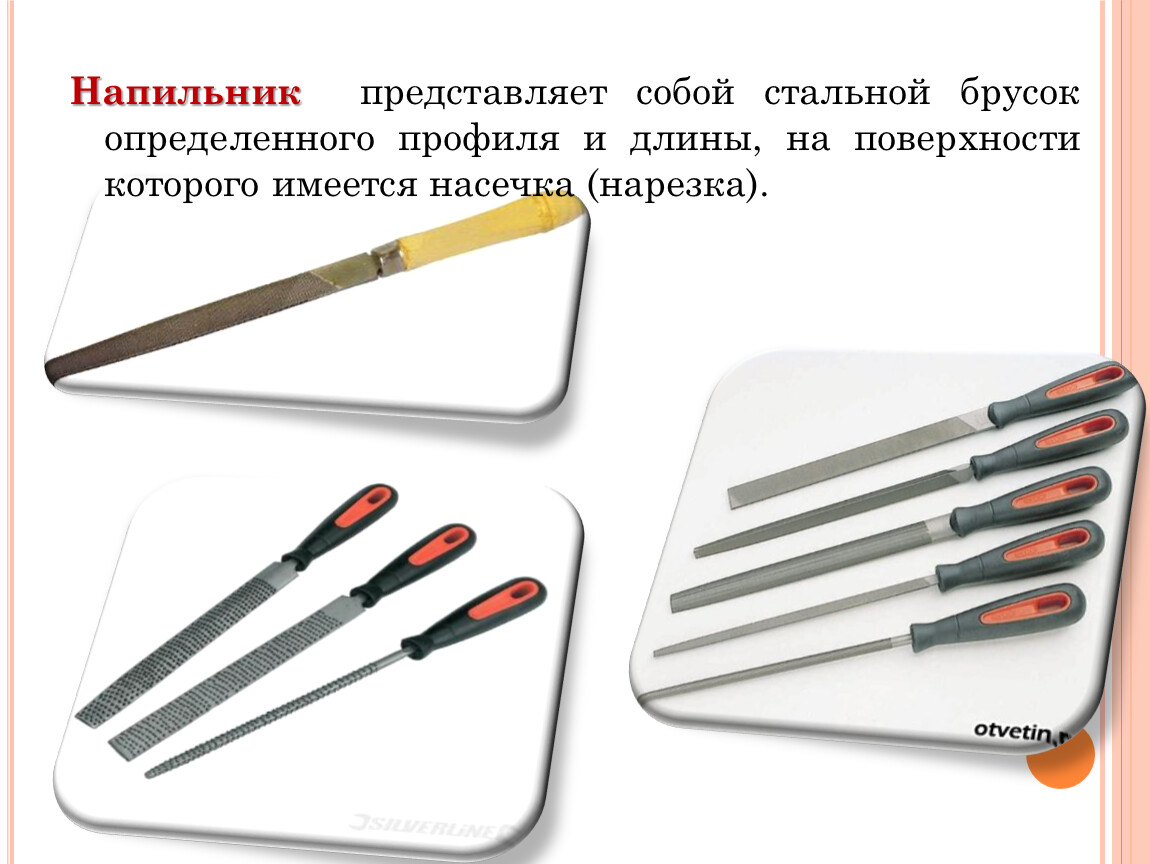

Напильник  представляет собой стальной брусок определенного профиля и длины, на поверхности которого имеется насечка (нарезка).

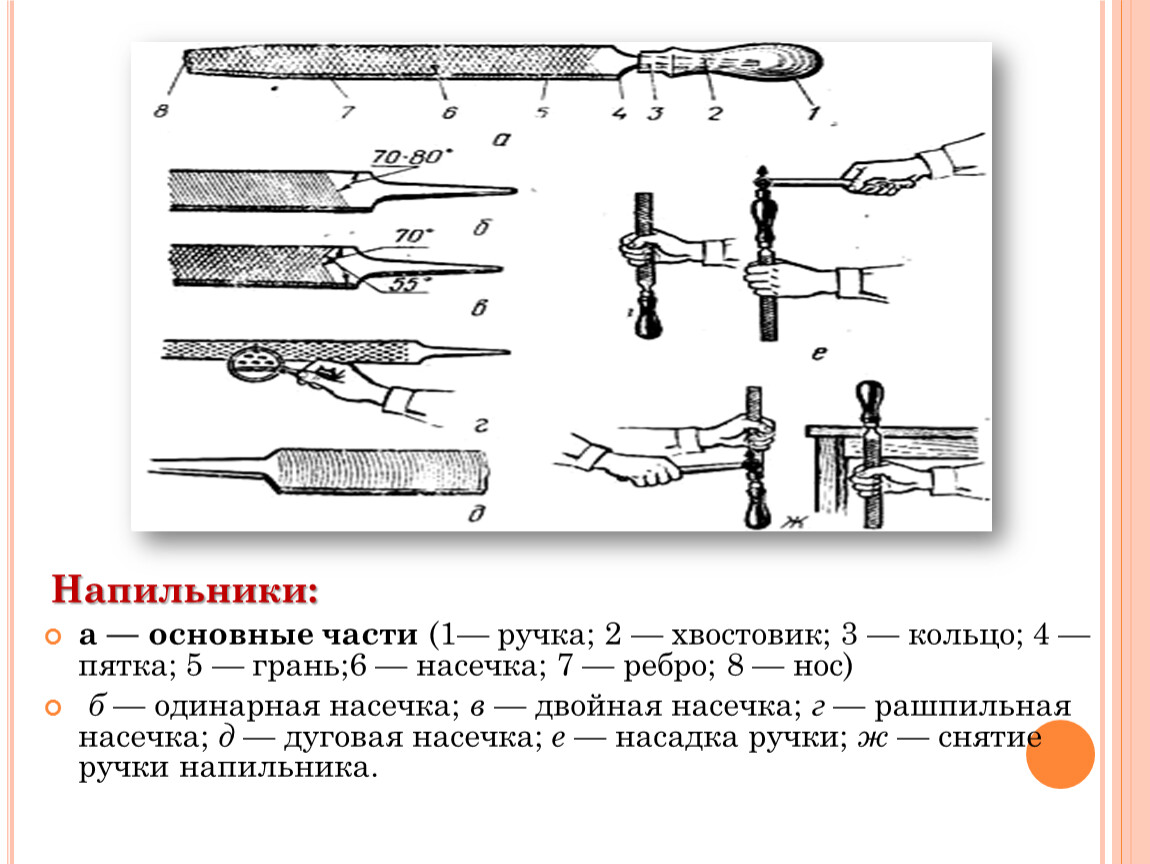

 Напильники:
а — основные части (1— ручка; 2 — хвостовик; 3 — кольцо; 4 — пятка; 5 — грань;6 — насечка; 7 — ребро; 8 — нос)
 б — одинарная насечка; в — двойная насечка; г — рашпильная насечка; д — дуговая насечка; е — насадка ручки; ж — снятие ручки напильника.

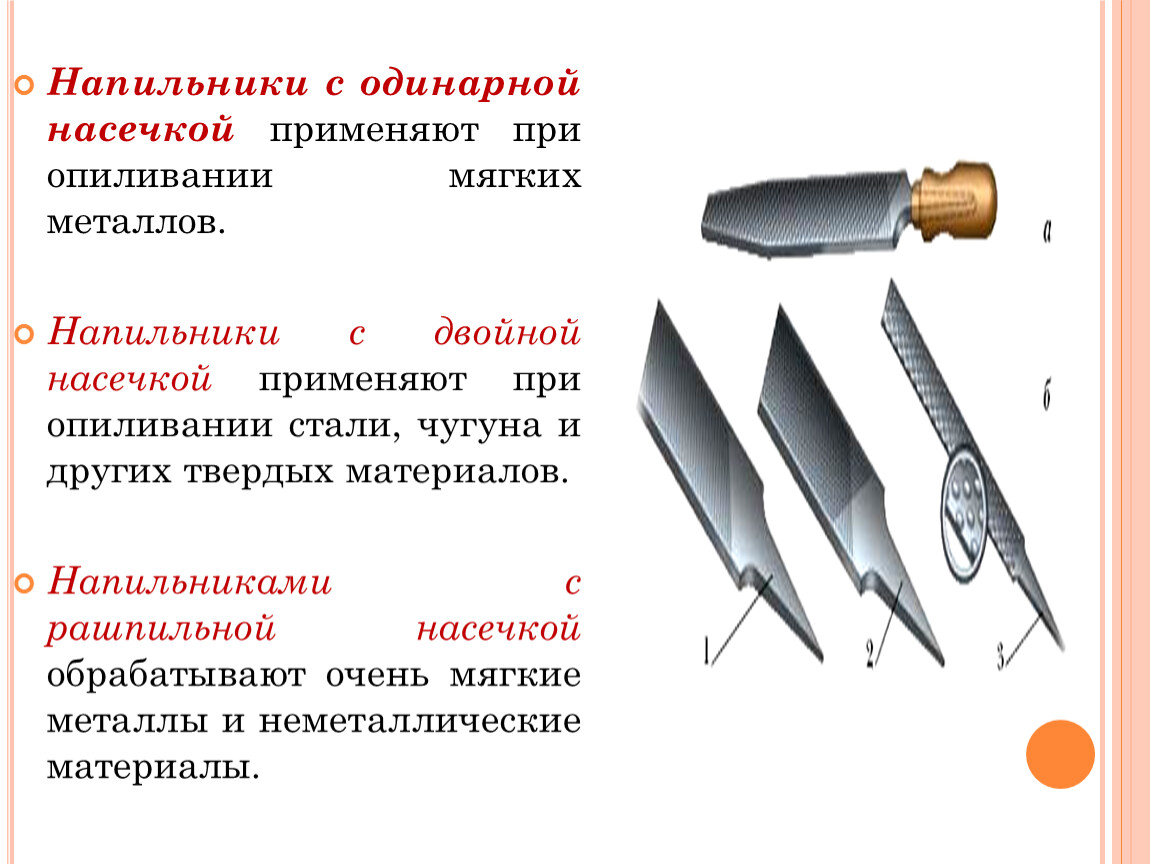

Напильники с одинарной насечкой применяют при опиливании мягких металлов.

Напильники с двойной насечкой применяют при опиливании стали, чугуна и других твердых материалов.

Напильниками с рашпильной насечкой обрабатывают очень мягкие металлы и неметаллические материалы.

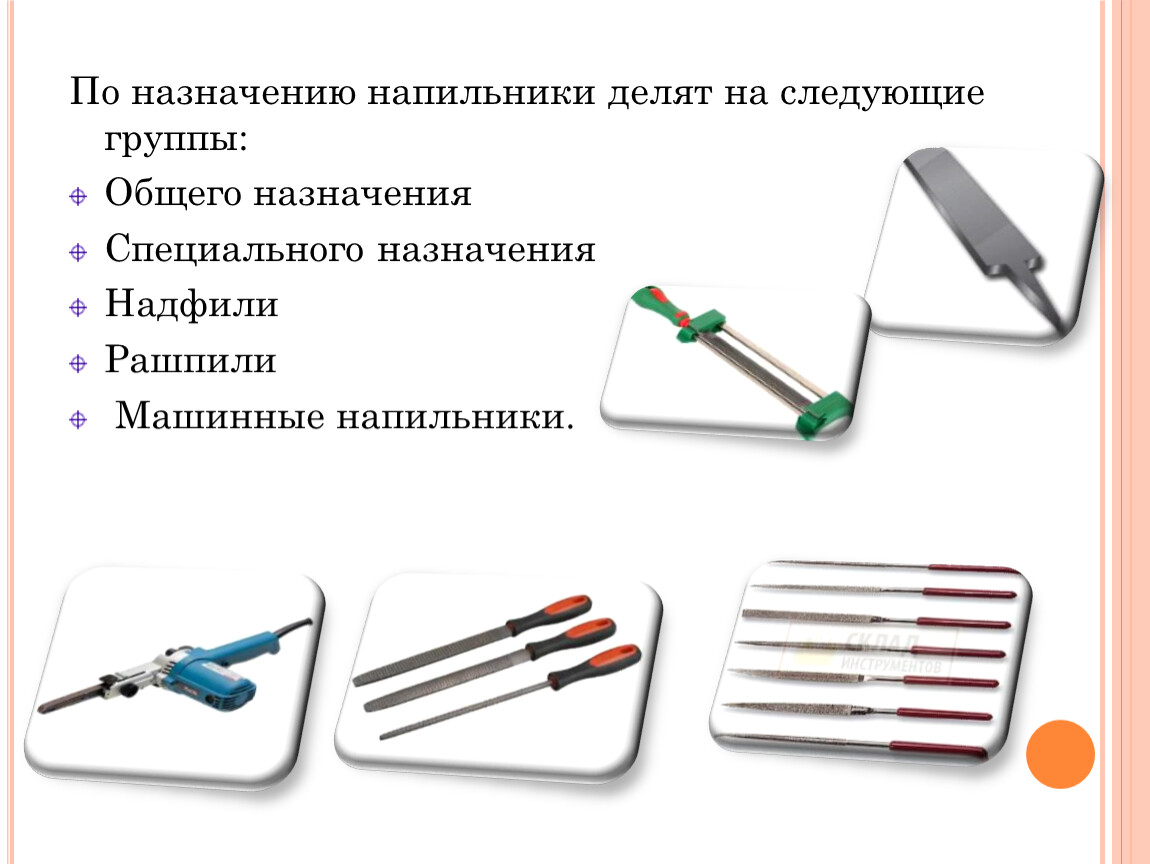

По назначению напильники делят на следующие группы:
Общего назначения
Специального назначения
Надфили
Рашпили
Машинные напильники.

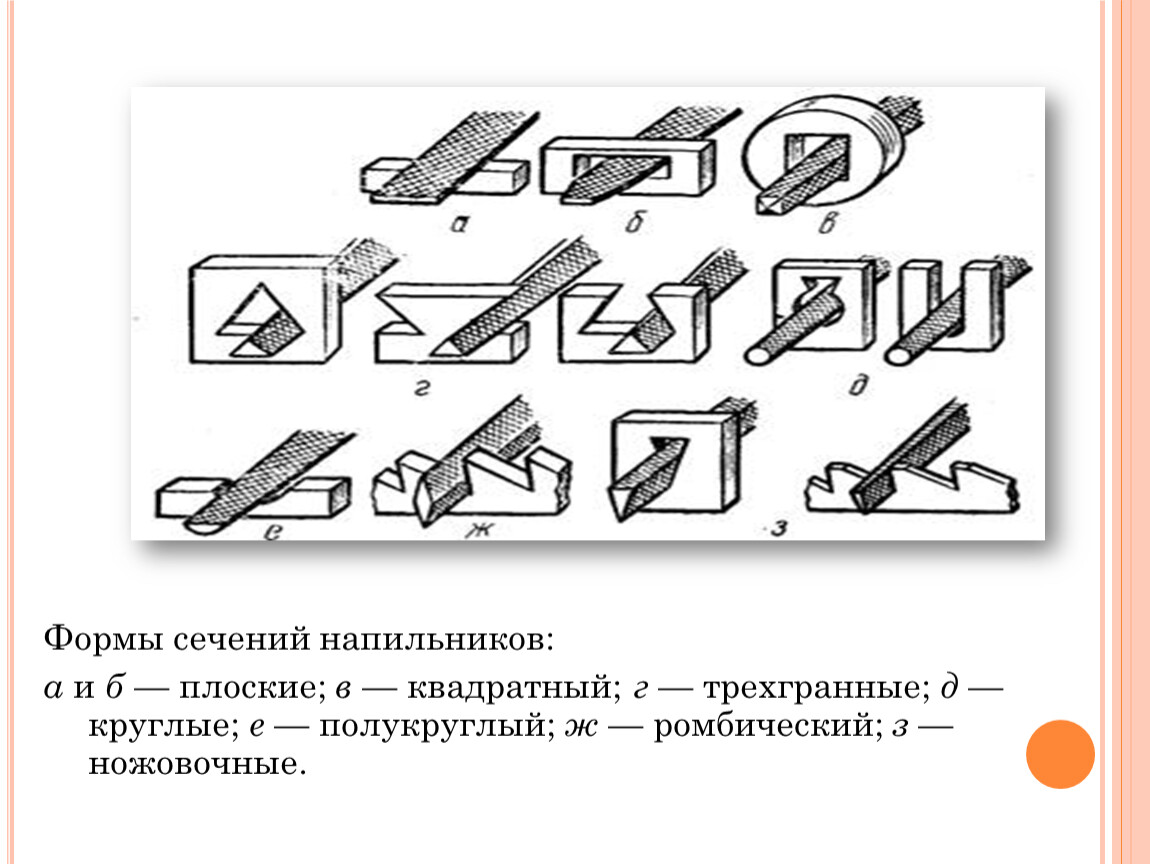

Формы сечений напильников:
а и б — плоские; в — квадратный; г — трехгранные; д — круглые; е — полукруглый; ж — ромбический; з — ножовочные.
