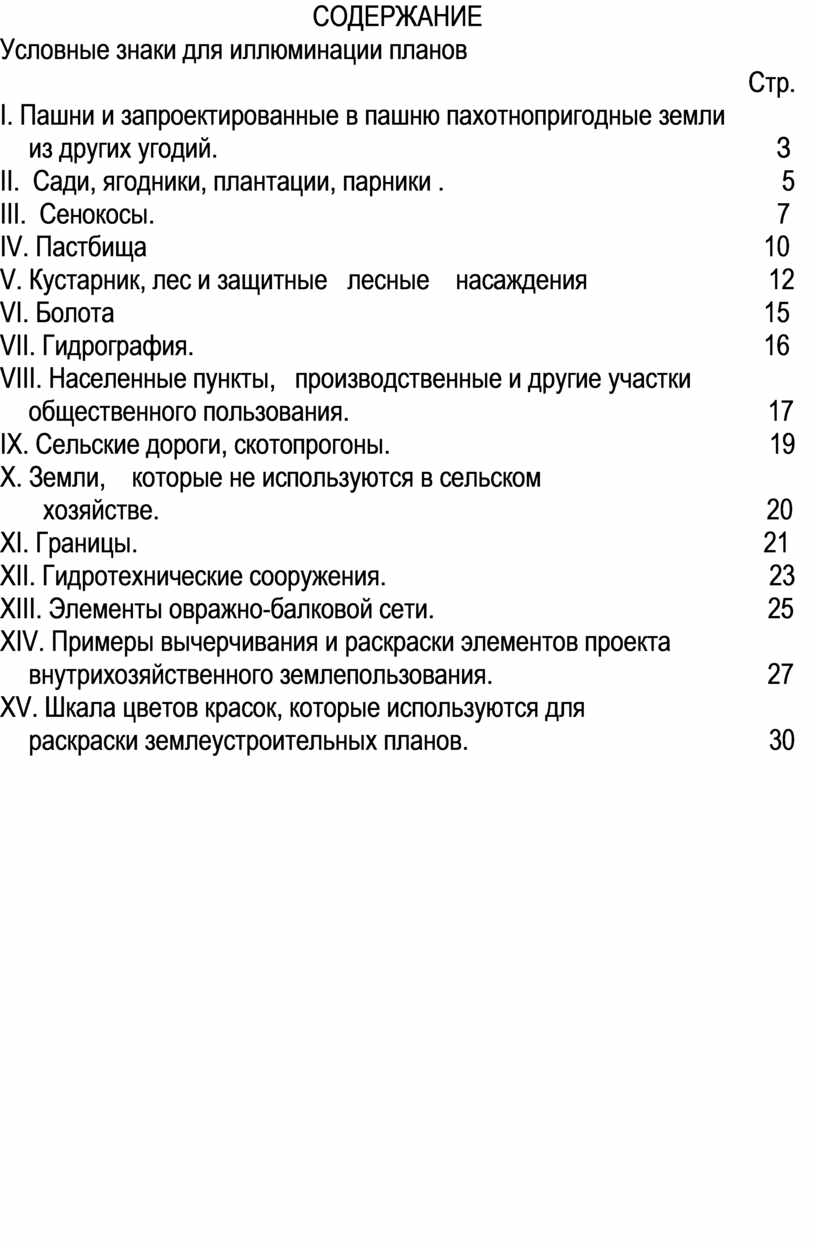

СОДЕРЖАНИЕ

Условные знаки для иллюминации планов

                     Стр.

І. Пашни и запроектированные в пашню пахотнопригодные земли

из других угодий.                                                                                     З

ІІ.  Сади, ягодники, плантации, парники .                                                   5

ІІІ.  Сенокосы.                                                                                               7

IV. Пастбища                                                                                             10

V. Кустарник, лес и защитные   лесные    насаждения                            12

VI. Болота                                                                                                  15

VII. Гидрография.                                                                                       16

VIII. Населенные пункты,   производственные и другие участки

общественного пользования.                                                                17

IX. Сельские дороги, скотопрогоны.                                                          19

X. Земли,    которые не используются в сельском
хозяйстве.                                                                                             20

XI. Границы.                                                                                              21

XII. Гидротехнические сооружения.                                                           23

XIII. Элементы овражно-балковой сети.                                                   25

XIV. Примеры вычерчивания и раскраски элементов проекта

внутрихозяйственного землепользования.                                          27

XV. Шкала цветов красок, которые используются для
раскраски землеустроительных планов.
30































3

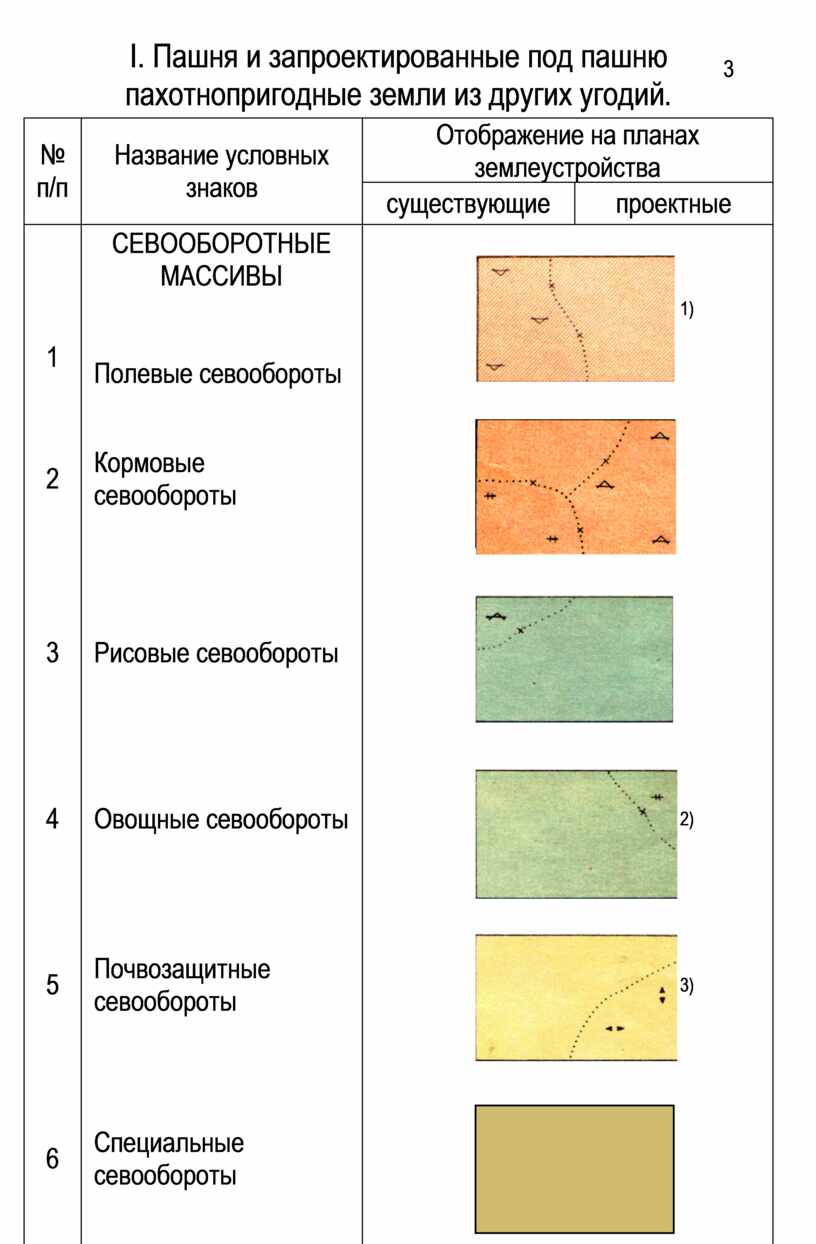

I. Пашня и запроектированные под пашню

пахотнопригодные земли из других угодий.

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные







1

СЕВООБОРОТНЫЕ МАССИВЫ





Полевые севообороты

    1)

2

Кормовые севообороты



3

Рисовые севообороты



4

Овощные севообороты

    2)

5

Почвозащитные севообороты

    3)

6

Специальные севообороты



4





№ п/п

Название условных знаков

Отображение на планах

землеустройства





существующие

проектные

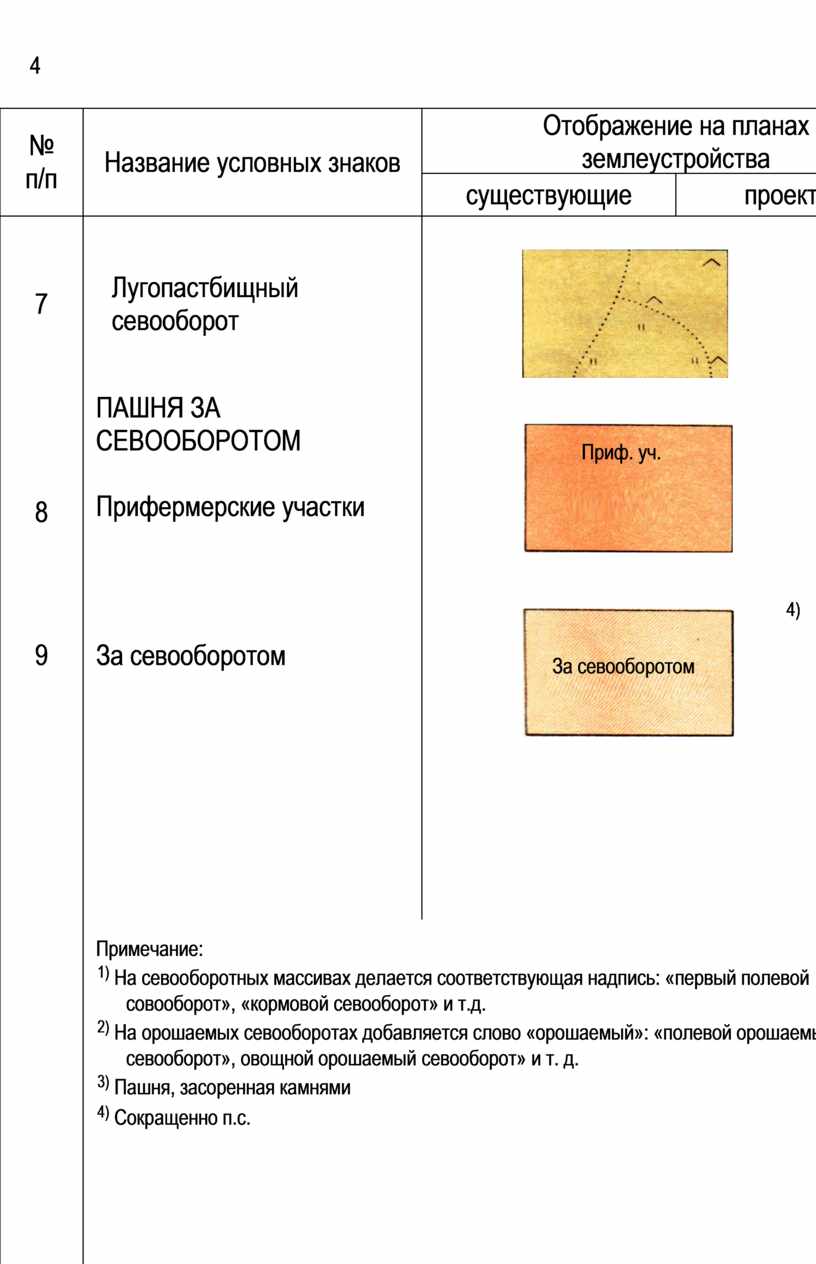

7

Лугопастбищный cевооборот









8

ПАШНЯ ЗА СЕВООБОРОТОМ



Прифермерские участки



                              Приф. уч.



9

За севооборотом

                                    4)



                        За севооборотом

















Примечание:

1) На севооборотных массивах делается соответствующая надпись: «первый полевой совооборот», «кормовой севооборот» и т.д.

2) На орошаемых севооборотах добавляется слово «орошаемый»: «полевой орошаемый севооборот», овощной орошаемый севооборот» и т. д.

3) Пашня, засоренная камнями

4) Cокращенно п.с.











5

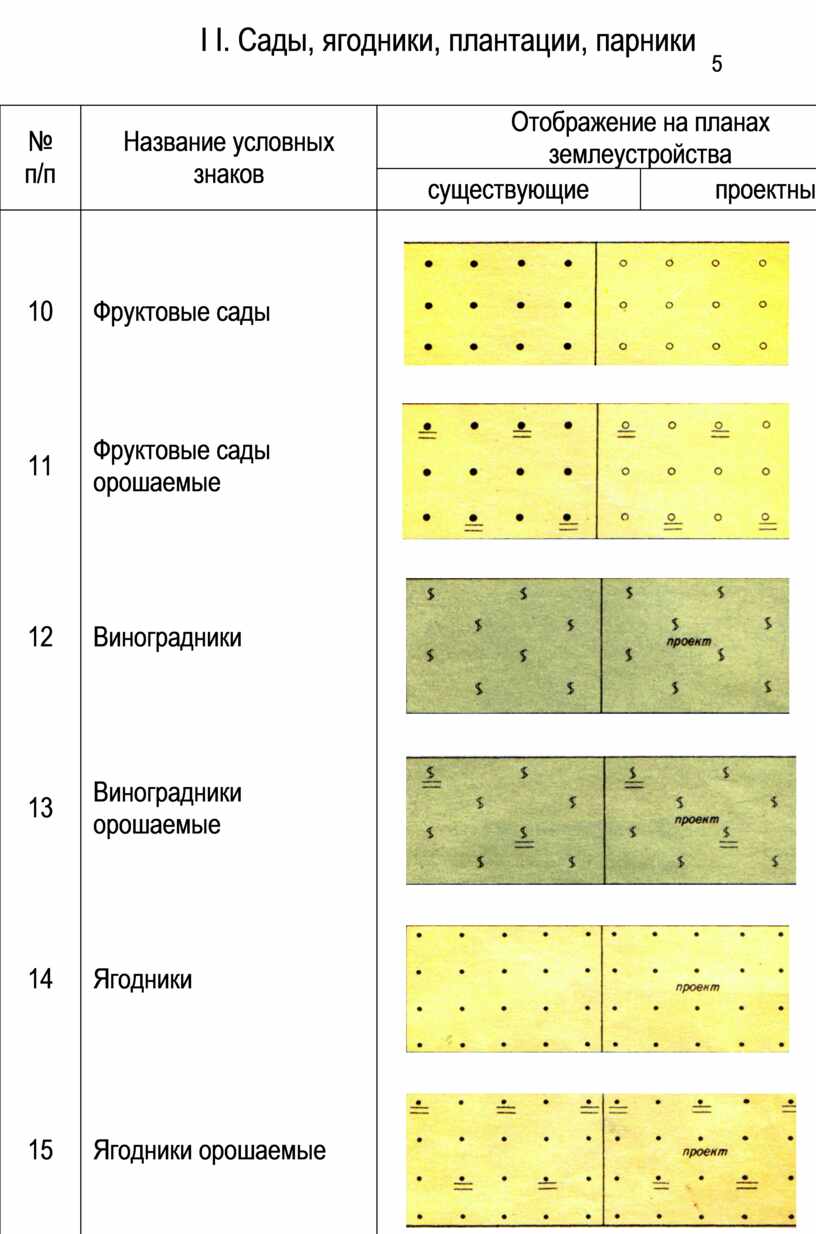

I I. Сады, ягодники, плантации, парники.



№ п/п

Название условных знаков

Отображение на планах

землеустройства





существующие

проектные





10



Фруктовые сады







11

Фруктовые сады орошаемые





12

Виноградники







13

Виноградники орошаемые











14

Ягодники





15

Ягодники орошаемые







6

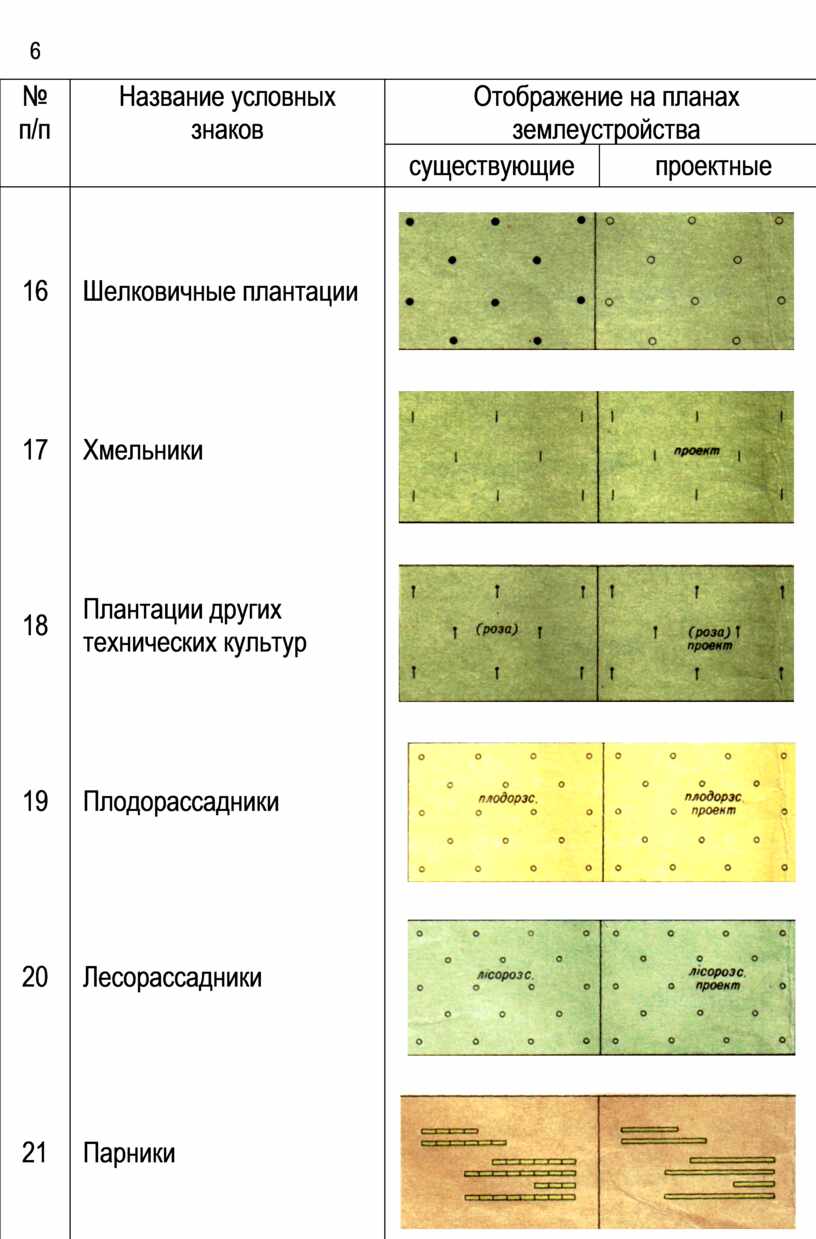

№ п/п

Название условных

знаков

Отображение на планах

землеустройства









существующие

проектные





16



Шелковичные плантации





17

Хмельники





18

Плантации других технических культур





19

Плодорассадники





20

Лесорассадники





21

Парники







7

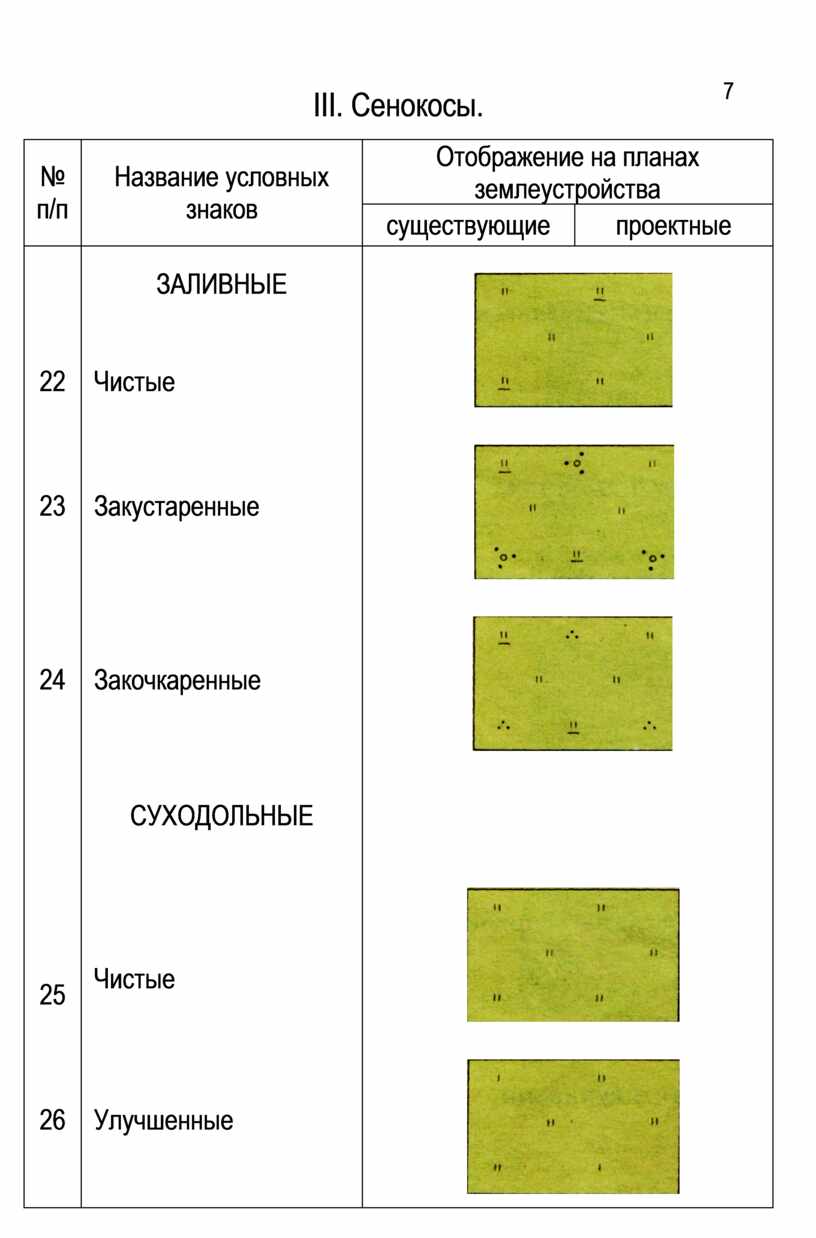

III. Cенокосы.

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные







22

ЗАЛИВНЫЕ





Чистые



23

Закустаренные



24

Закочкаренные







СУХОДОЛЬНЫЕ













25





Чистые



26

Улучшенные



8





№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

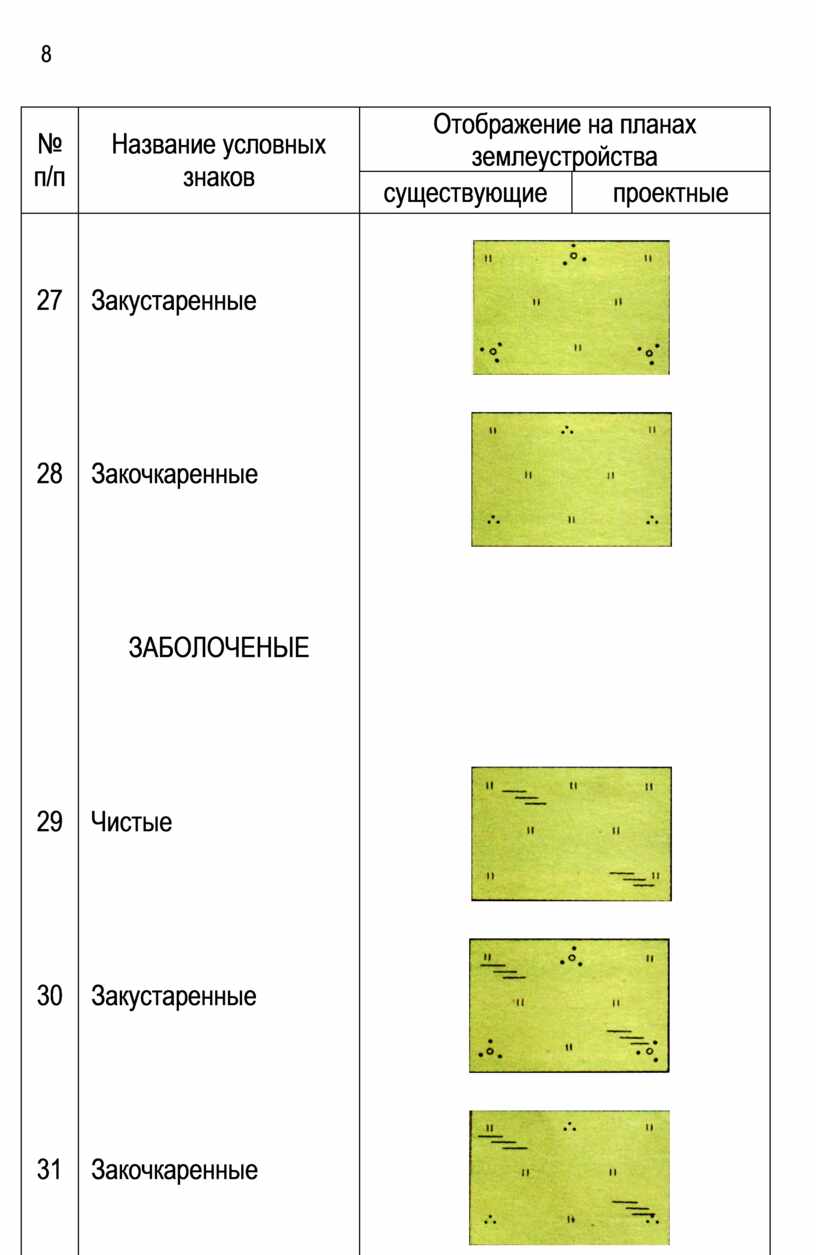

27

Закустаренные



28

Закочкаренные





ЗАБОЛОЧЕНЫЕ





29

Чистые



30

Закустаренные



31

Закочкаренные



9



№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные

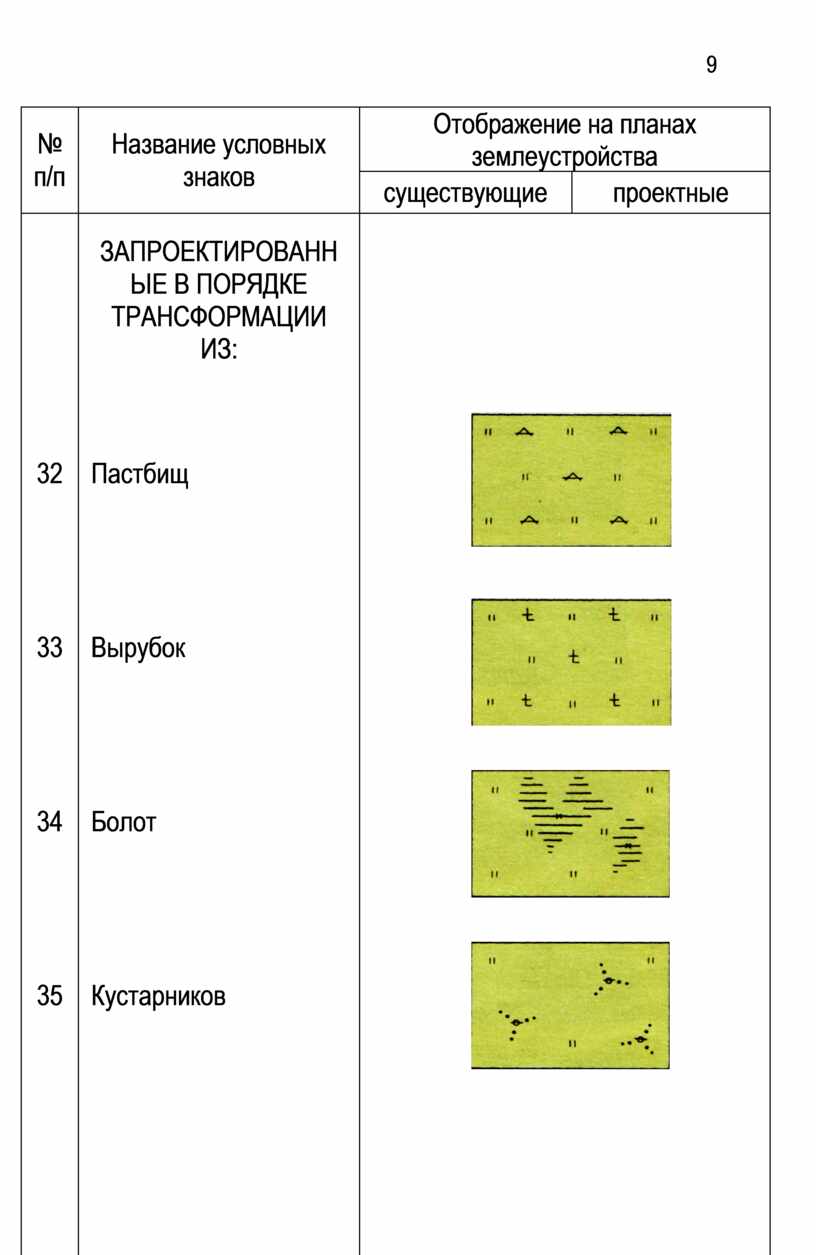

ЗАПРОЕКТИРОВАННЫЕ В ПОРЯДКЕ ТРАНСФОРМАЦИИ ИЗ:





32

Пастбищ



33

Вырубок



34

Болот



35

Кустарников











10

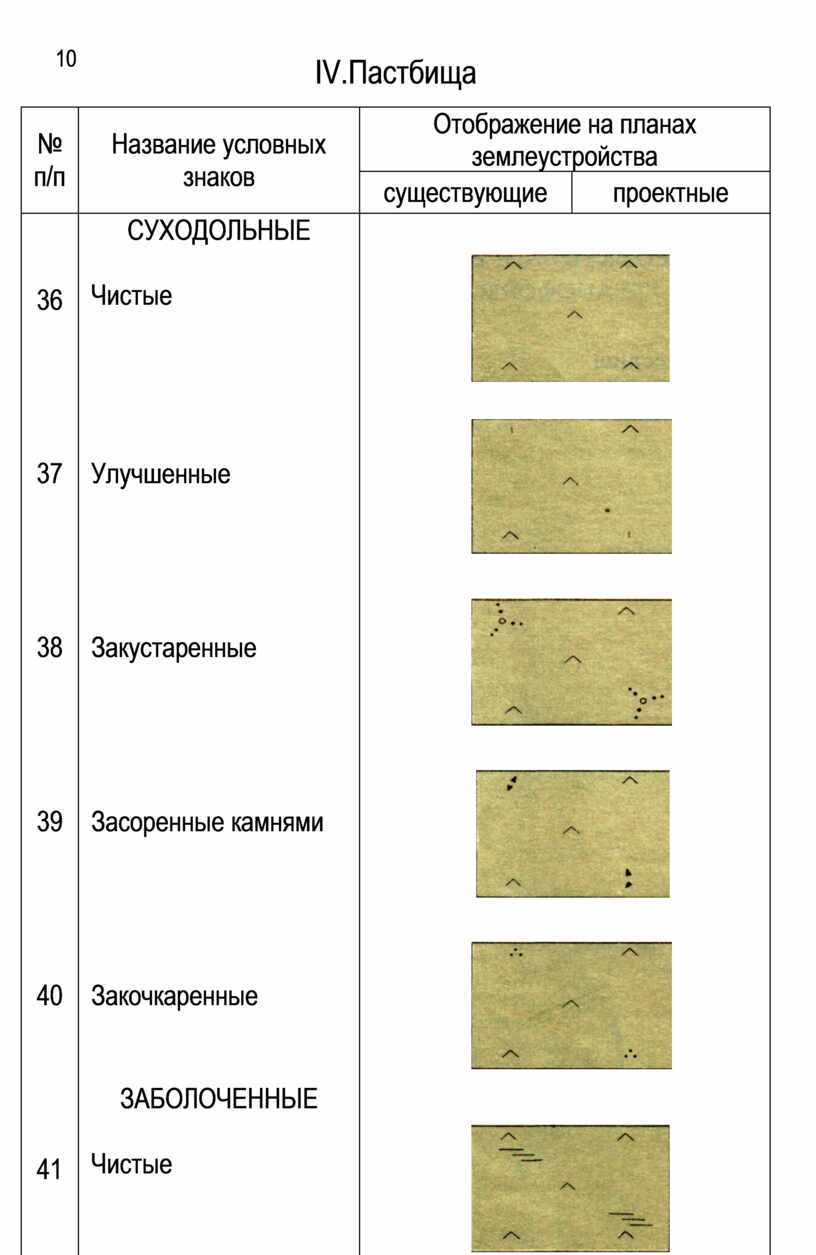

IV.Пастбища

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

36

СУХОДОЛЬНЫЕ



Чистые









37

Улучшенные



38

Закустаренные



39

Засоренные камнями



40

Закочкаренные



41

ЗАБОЛОЧЕННЫЕ



Чистые









11



№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

42

Закустаренные



43

Закочкаренные





ЗАПРОЕКТИРОВАННЫЕ В ПОРЯДКЕ ТРАНСФОРМАЦИИ ИЗ:





44

Кустарников



45

Вырубок



46

Болот



12

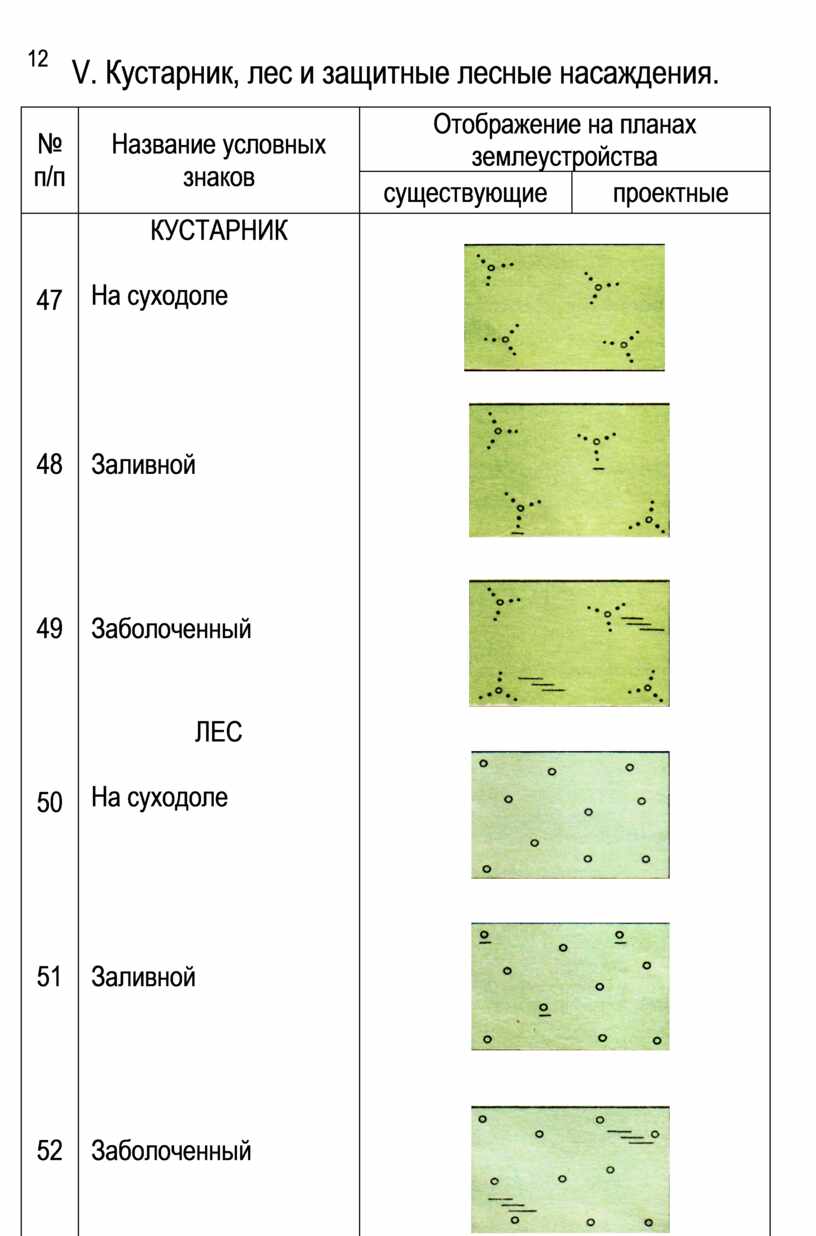

V. Кустарник, лес и защитные лесные насаждения.

№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные

47

КУСТАРНИК



На суходоле









48

Заливной



49

Заболоченный



50

ЛЕС



На суходоле









51

Заливной



52

Заболоченный



13

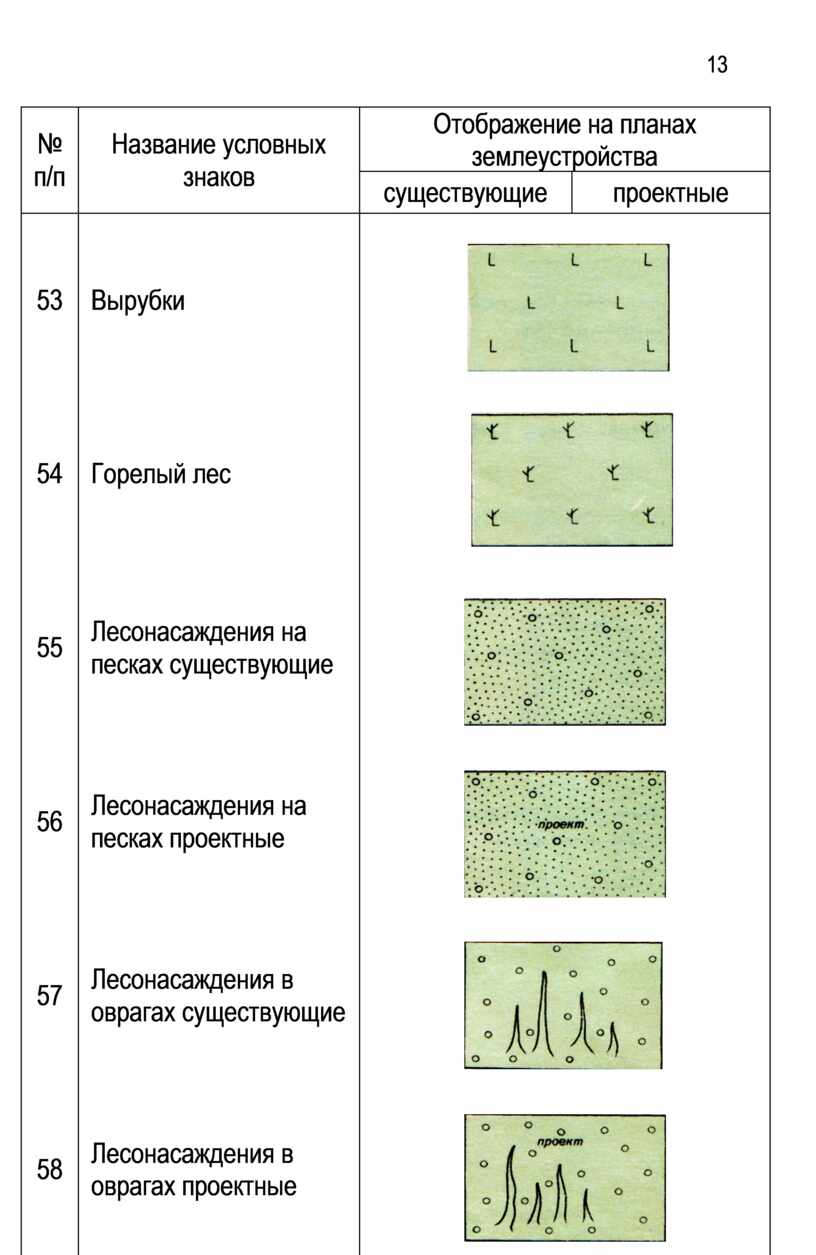

№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные

53

Вырубки



54

Горелый лес



55

Лесонасаждения на песках существующие



56

Лесонасаждения на песках проектные



57

Лесонасаждения в оврагах существующие



58

Лесонасаждения в оврагах проектные



14

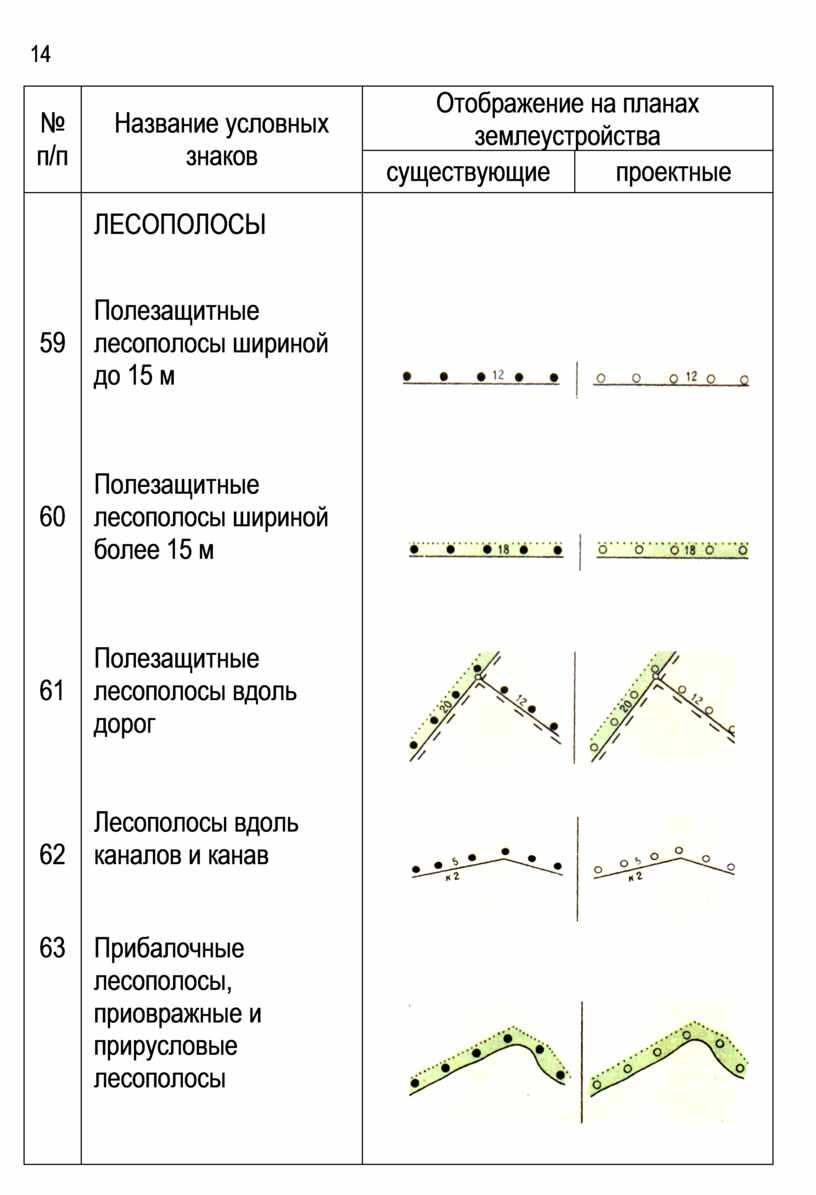

№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные



ЛЕСОПОЛОСЫ





59

Полезащитные лесополосы шириной

до 15 м



60

Полезащитные лесополосы шириной

более 15 м



61

Полезащитные лесополосы вдоль дорог



62

Лесополосы вдоль каналов и канав





63

Прибалочные лесополосы,  приовражные и прирусловые лесополосы



15

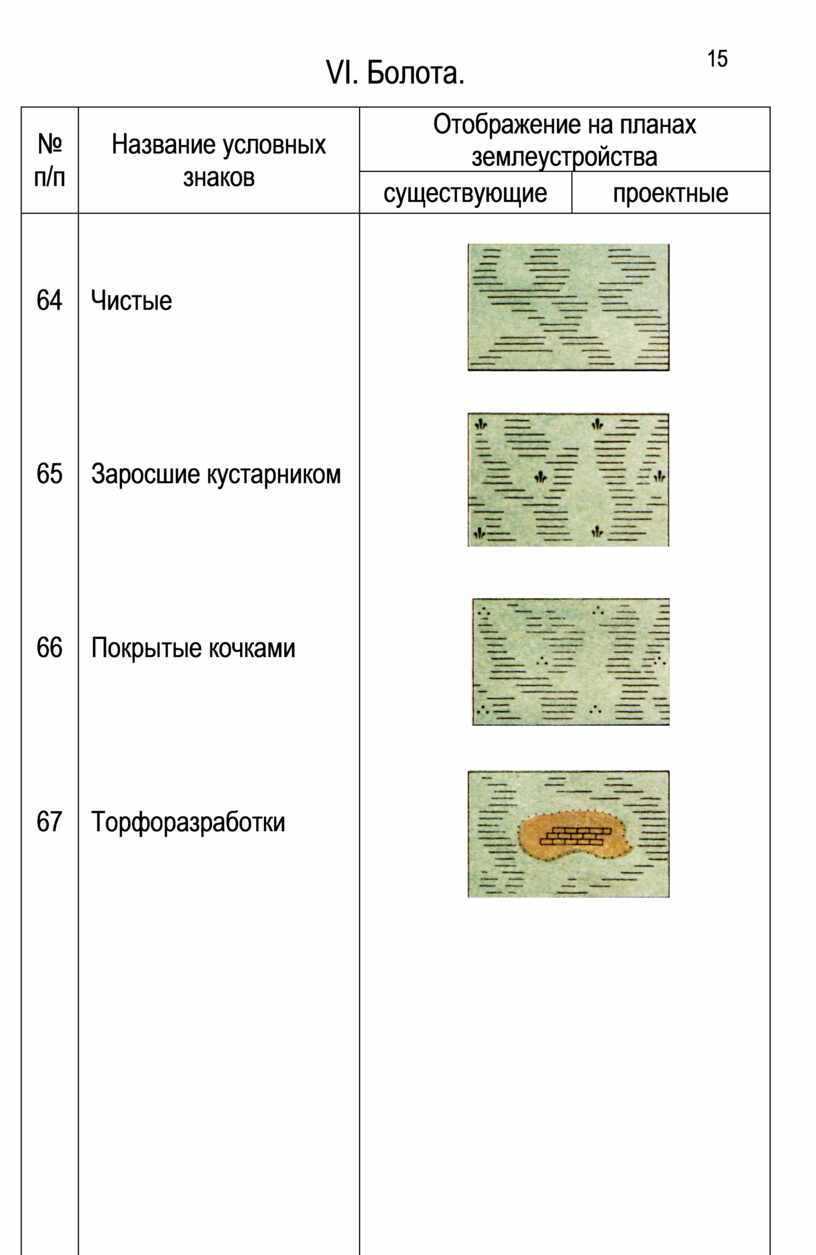

VI. Болота.

№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные

64

Чистые



65

Заросшие кустарником



66

Покрытые кочками



67

Торфоразработки



















16

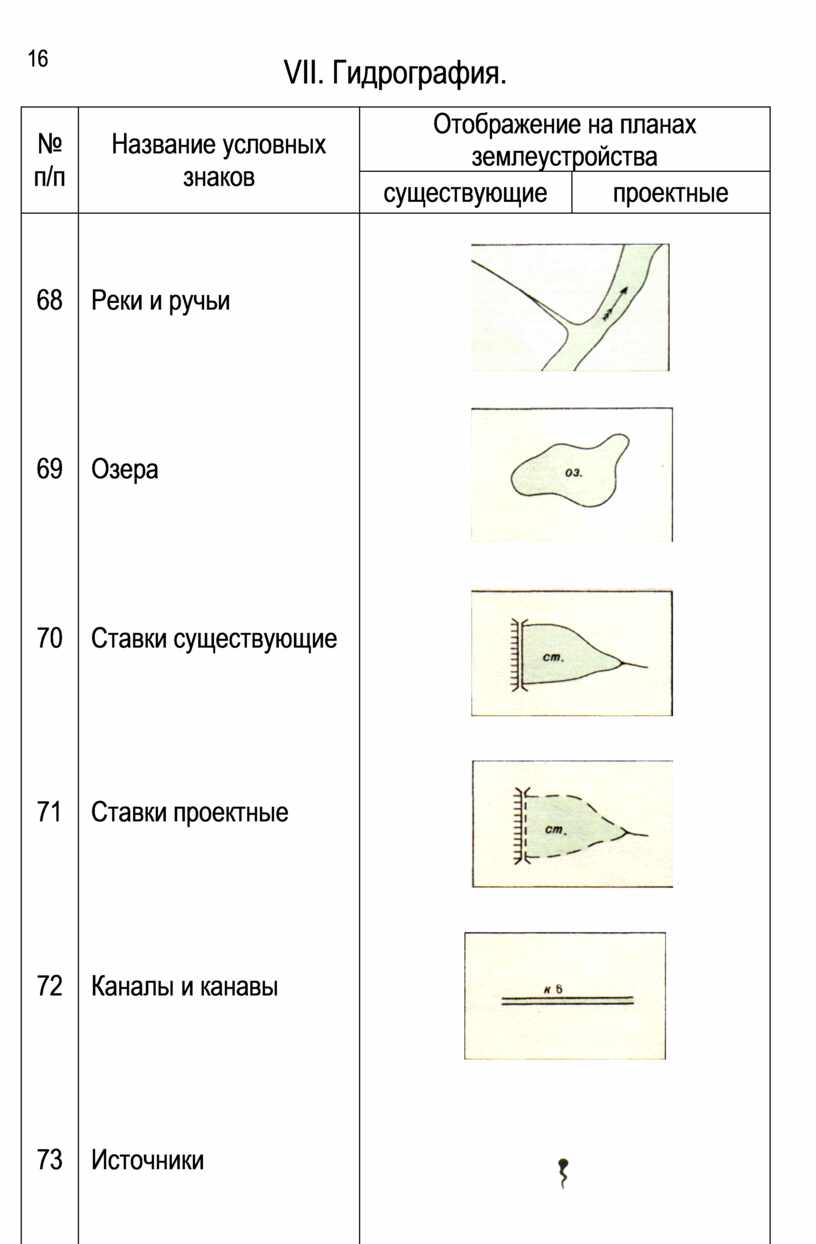

VII. Гидрография.

№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные

68

Реки и ручьи



69

Озера



70

Ставки существующие



71

Ставки проектные



72

Каналы и канавы



73

Источники



17

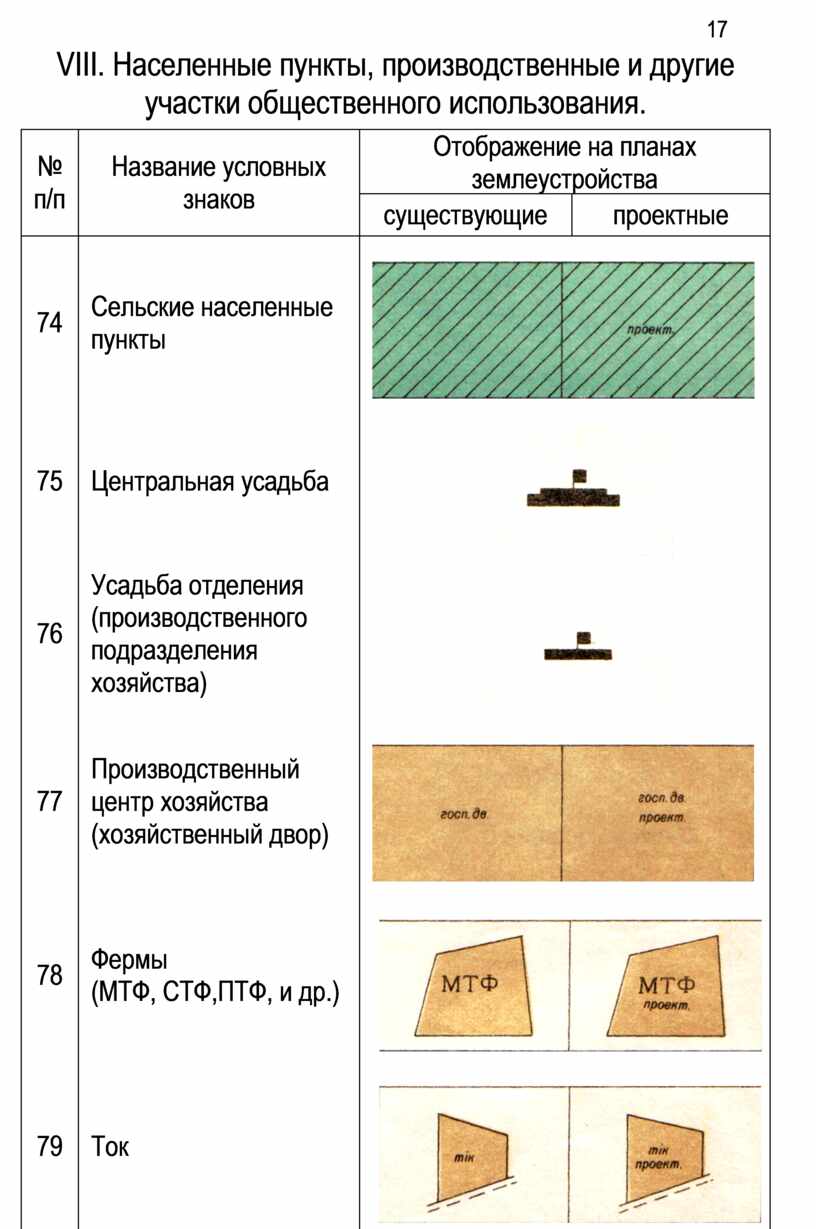

VIII. Населенные пункты, производственные и другие участки общественного использования.

№ п/п

Название условных знаков

Отображение на планах землеустройства



существующие

проектные

74

Сельские населенные пункты



75

Центральная усадьба



76

Усадьба отделения (производственного подразделения хозяйства)



77

Производственный центр хозяйства (хозяйственный двор)



78

Фермы

(МТФ, СТФ,ПТФ, и др.)



79

Ток





18




№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

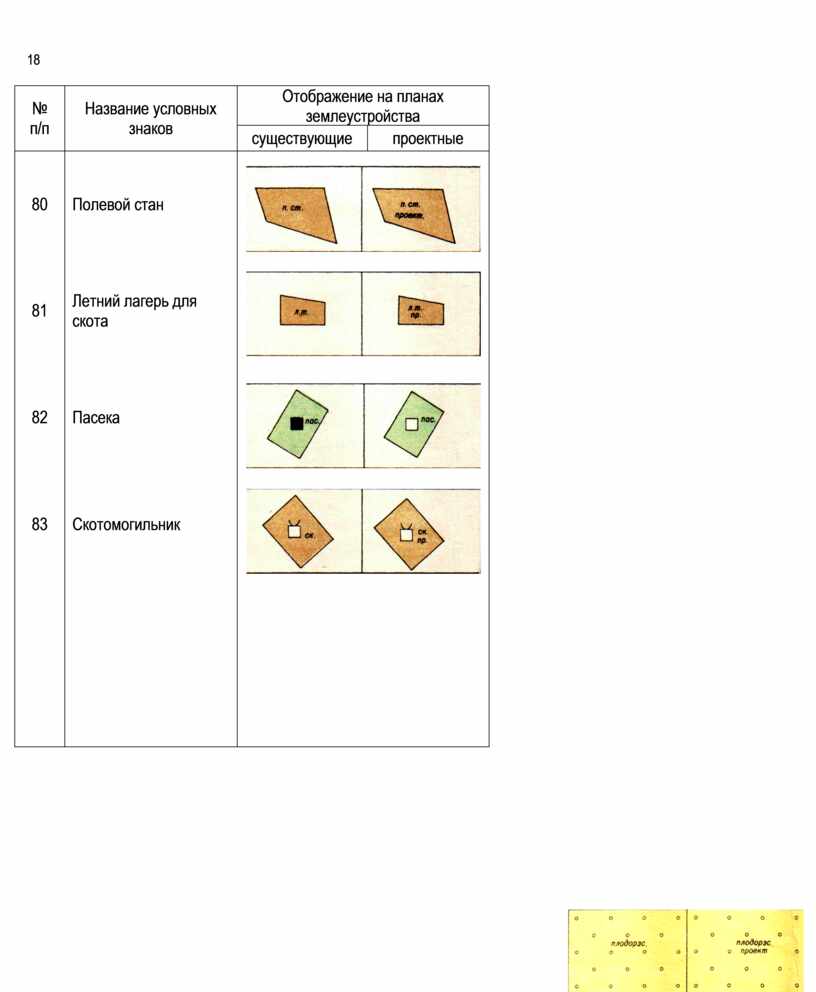

80

Полевой стан



81

Летний лагерь для

скота



82

Пасека



83

Скотомогильник



















19

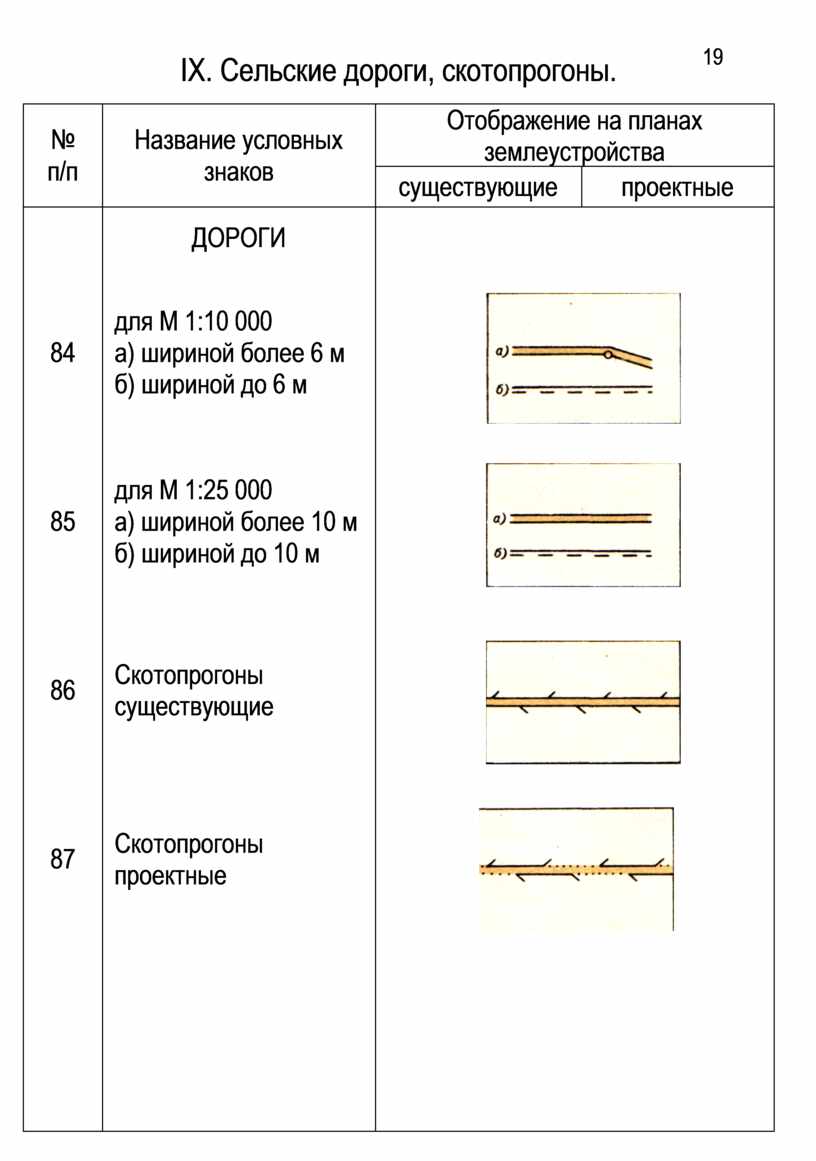

IX. Сельские дороги, скотопрогоны.

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные



ДОРОГИ





84

для М 1:10 000

а) шириной более 6 м

б) шириной до 6 м



85

для М 1:25 000

а) шириной более 10 м

б) шириной до 10 м



86

Скотопрогоны

существующие



87

Скотопрогоны

проектные











20

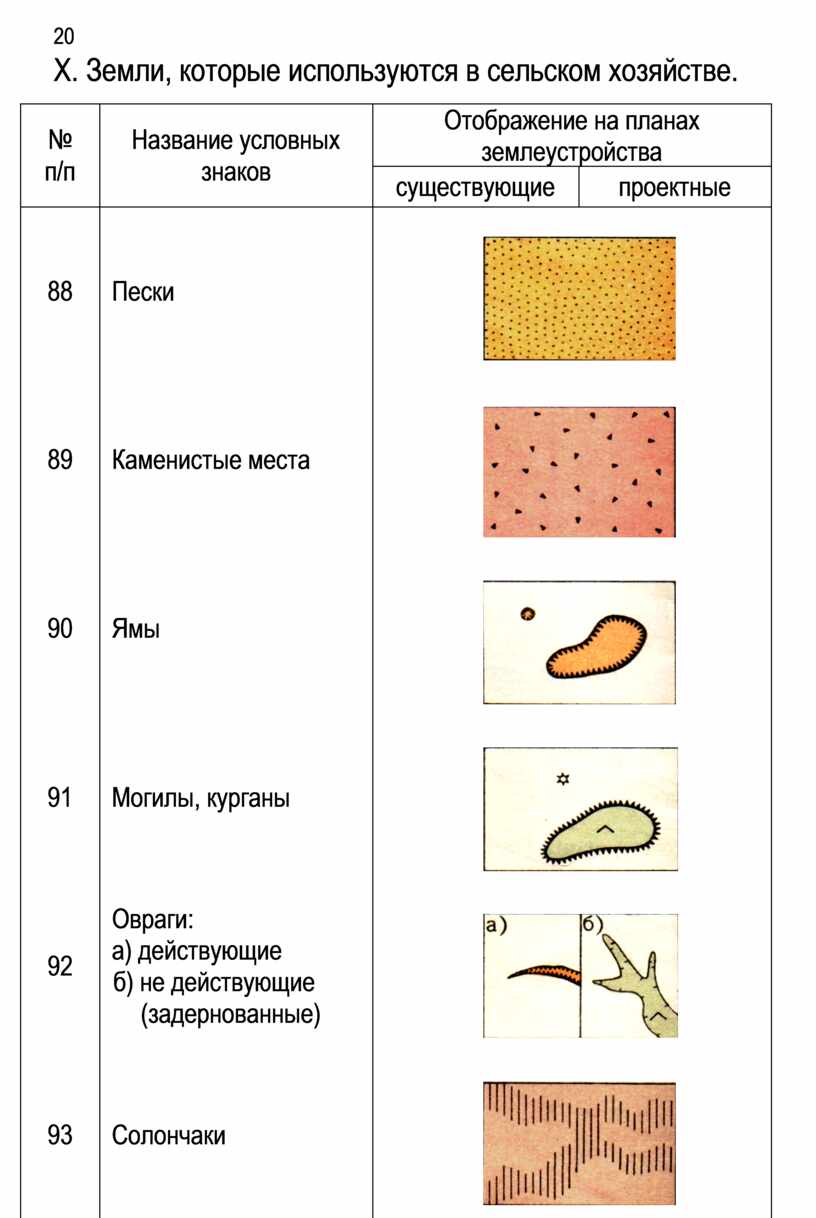

X. Земли, которые используются в сельском хозяйстве.

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

88

Пески



89

Каменистые места



90

Ямы



91

Могилы, курганы



92

Овраги:

а) действующие

б) не действующие (задернованные)



93

Солончаки



21

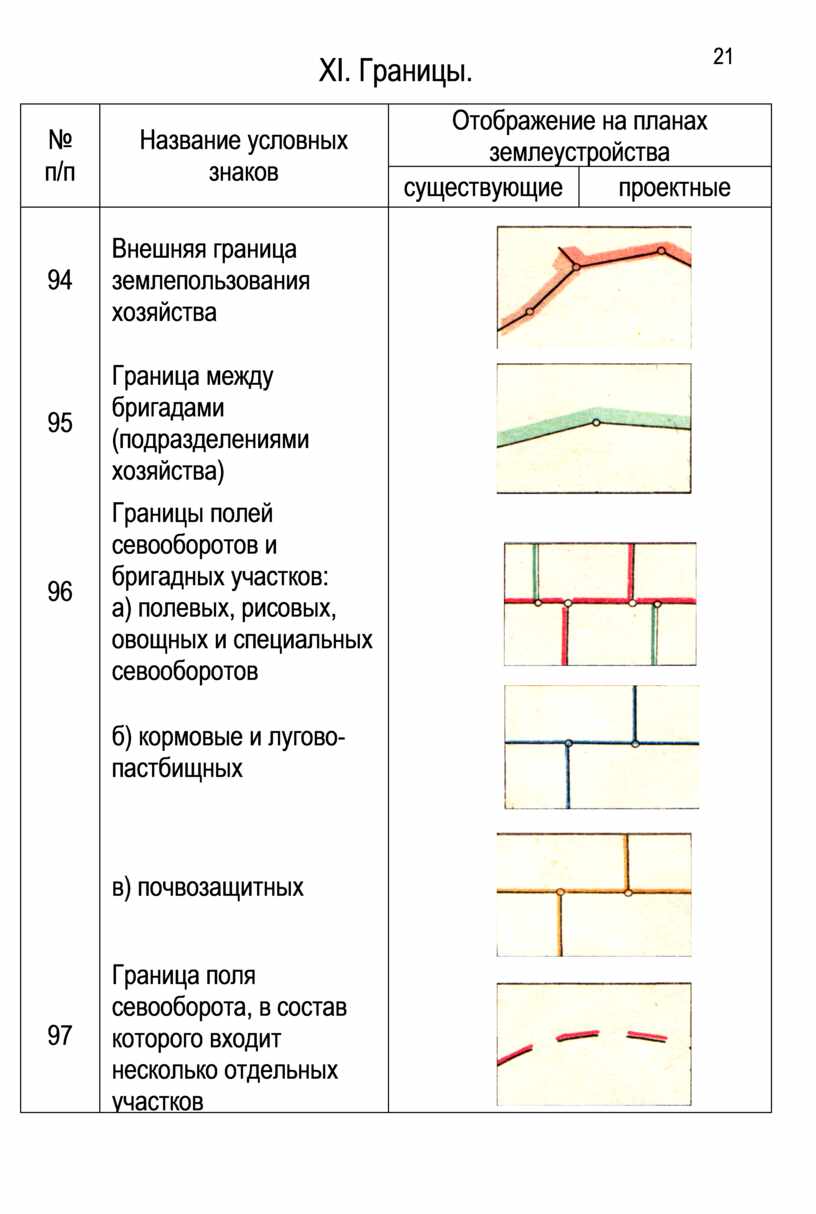

XI. Границы.

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

94

Внешняя граница землепользования хозяйства



95

Граница между бригадами (подразделениями хозяйства)



96

Границы полей севооборотов и бригадных участков:

а) полевых, рисовых, овощных и специальных севооборотов





б) кормовые и лугово-пастбищных







в) почвозащитных



97

Граница поля севооборота, в состав которого входит несколько отдельных участков





22



№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

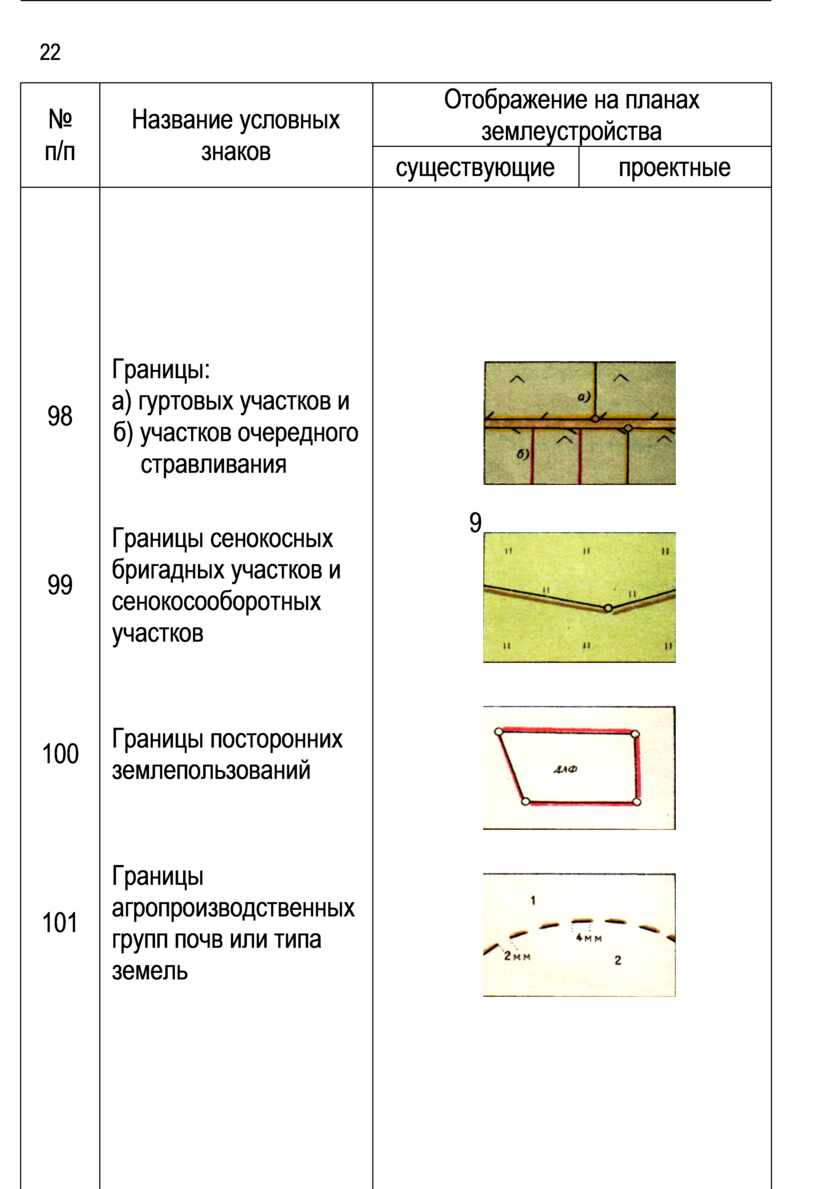

98

Границы:

а) гуртовых участков и

б) участков очередного стравливания



99

Границы сенокосных бригадных участков и сенокосооборотных участков

9



100

Границы посторонних землепользований



101

Границы агропроизводственных групп почв или типа земель











23

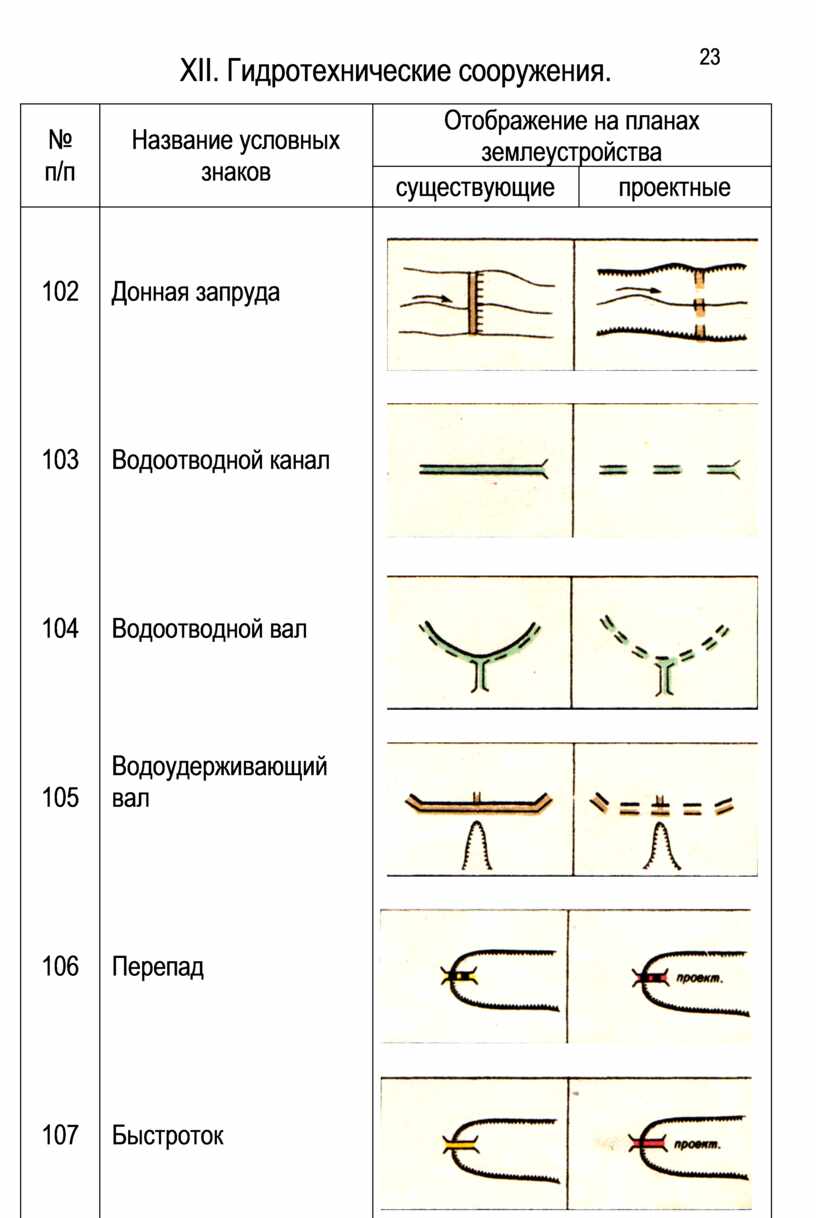

XII. Гидротехнические сооружения.

№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

102

Донная запруда



103

Водоотводной канал



104

Водоотводной вал



105

Водоудерживающий вал





106

Перепад



107

Быстроток



24




№ п/п

Название условных знаков

Отображение на планах

землеустройства



существующие

проектные

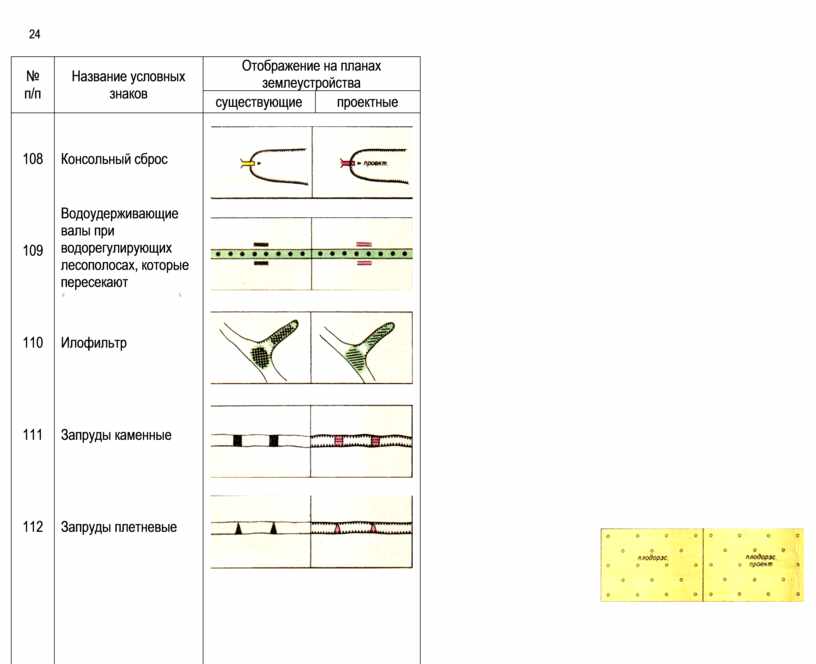

108

Консольный сброс



109

Водоудерживающие валы при водорегулирующих лесополосах, которые пересекают (перетинають улоговини)



110

Илофильтр



111

Запруды каменные



112

Запруды плетневые











25

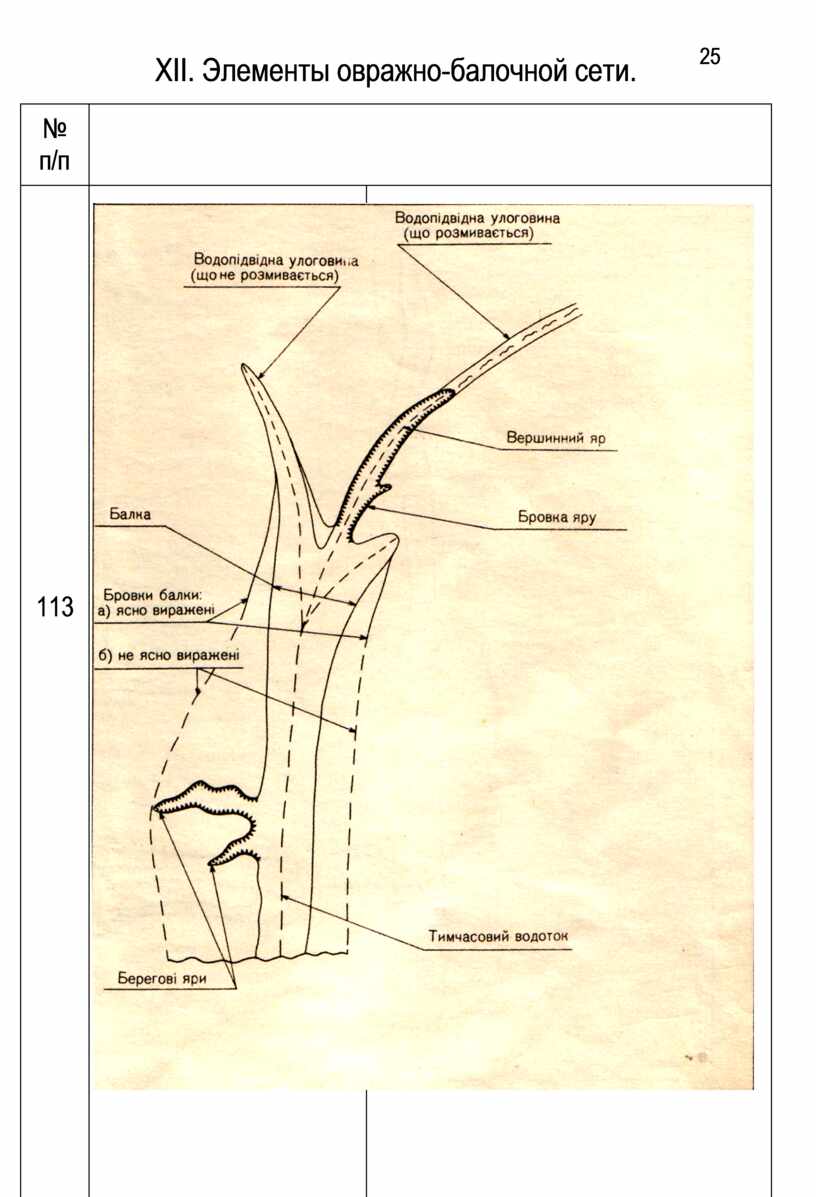

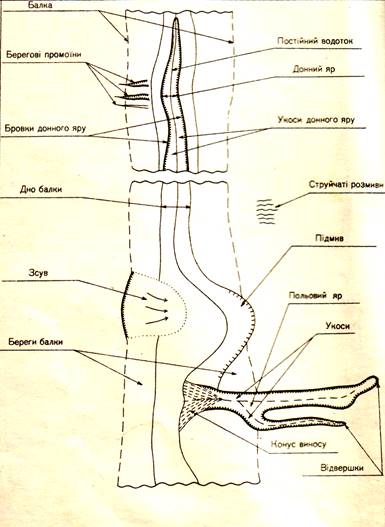

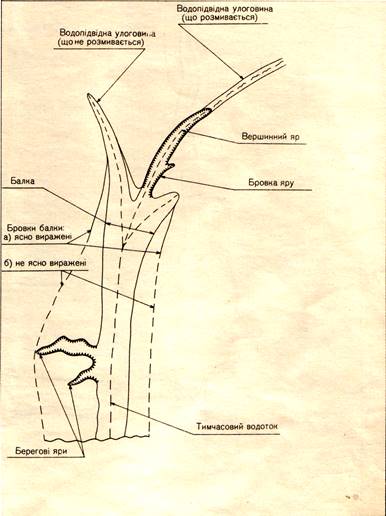

XII. Элементы овражно-балочной сети.



№ п/п























113







































26

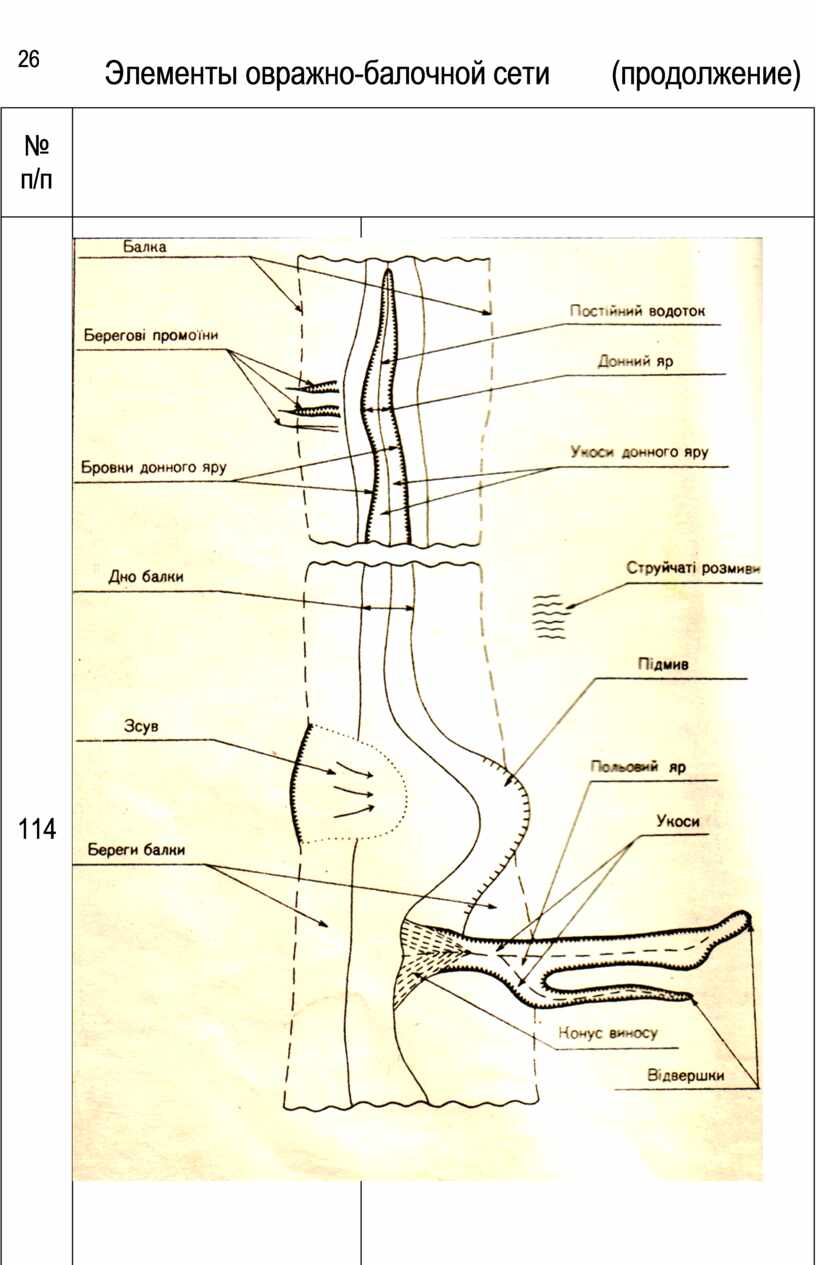

Элементы овражно-балочной сети        (продолжение)



№ п/п

































114





























27

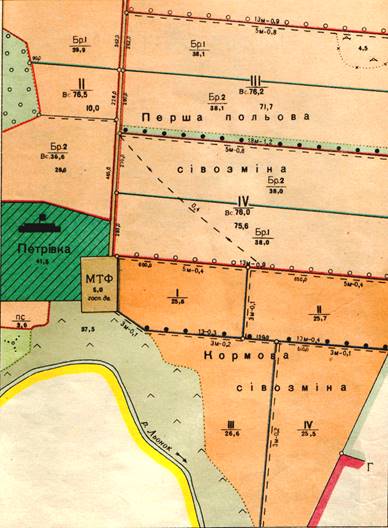

XIV. Примеры вычерчивания и иллюминации элементов проекта внутрихозяйственного землеустройства.



№ п/п

Полевой и кормовой севообороты































115





























288








№ п/п

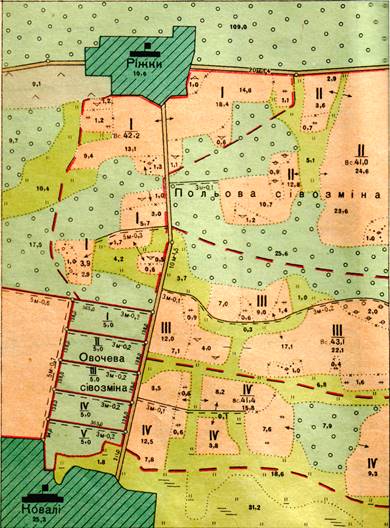

Полевой и овощной севооборот





















116







































29






№ п/п

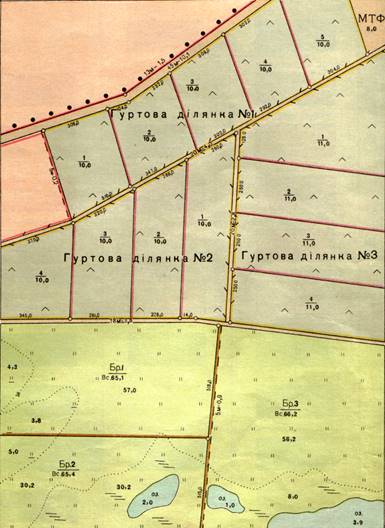

Гуртовые (отарные) и сенокоснные бригадные участки





















117







































30

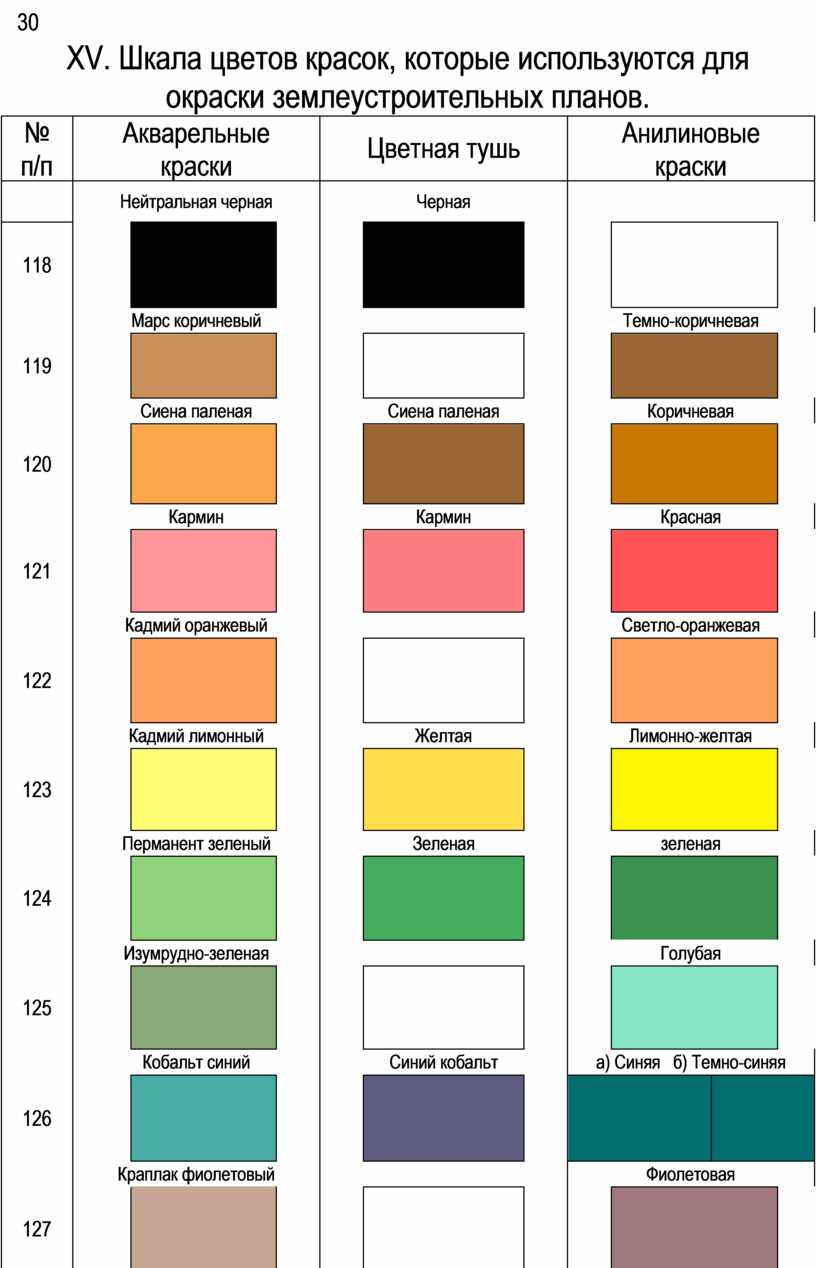

XV. Шкала цветов красок, которые используются для окраски землеустроительных планов.



№ п/п

Акварельные

краски

Цветная тушь

Анилиновые

краски





Нейтральная черная

Черная





118





















Марс коричневый



Темно-коричневая



119





















Сиена паленая

Сиена паленая

Коричневая



120





















Кармин

Кармин

Красная



121





















Кадмий оранжевый



Светло-оранжевая



122





















Кадмий лимонный

Желтая

Лимонно-желтая



123





















Перманент зеленый

Зеленая

зеленая



124





















Изумрудно-зеленая



Голубая



125





















Кобальт синий

Синий кобальт

а) Синяя   б) Темно-синяя



126





















Краплак фиолетовый



Фиолетовая



127



















31

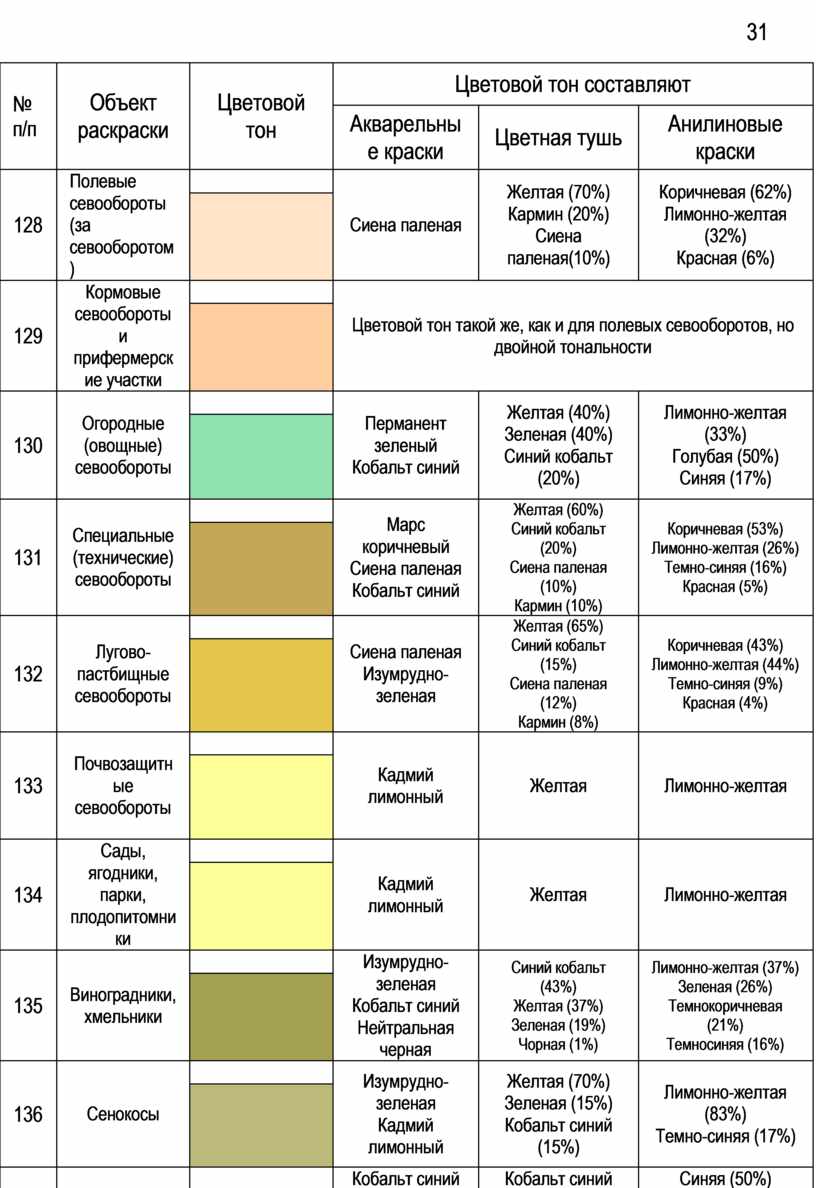

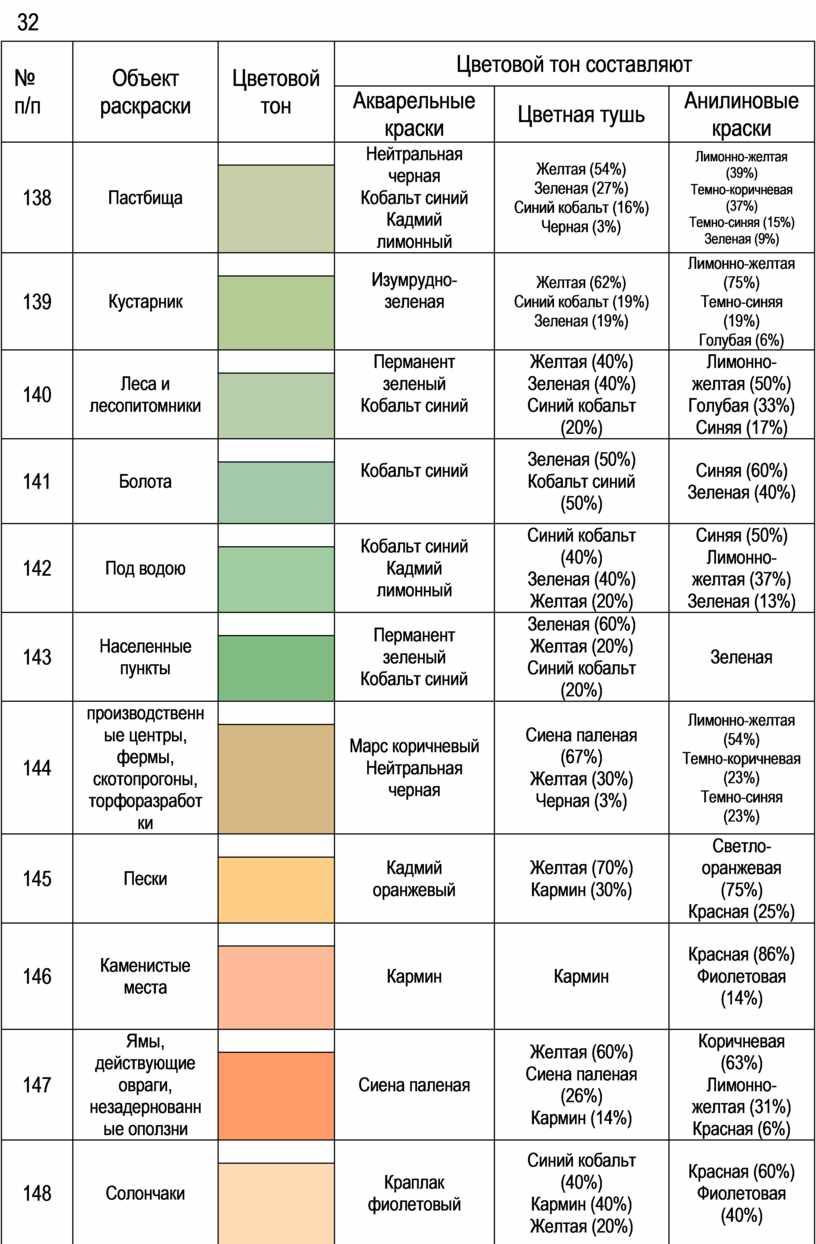

№ п/п

Объект раскраски

Цветовой тон

Цветовой тон составляют



Акварельные краски

Цветная тушь

Анилиновые краски



128

Полевые севообороты (за севооборотом)



Сиена паленая

Желтая (70%)

Кармин (20%)

Сиена паленая(10%)

Коричневая (62%)

Лимонно-желтая (32%)

Красная (6%)







129

Кормовые севообороты и прифермерские участки



Цветовой тон такой же, как и для полевых севооборотов, но двойной тональности







130

Огородные (овощные) севообороты



Перманент зеленый

Кобальт синий

Желтая (40%)

Зеленая (40%)

Синий кобальт (20%)

Лимонно-желтая (33%)

Голубая (50%)

Синяя (17%)







131

Специальные (технические) севообороты



Марс коричневый

Сиена паленая

Кобальт синий

Желтая (60%)

Синий кобальт (20%)

Сиена паленая (10%)

Кармин (10%)

Коричневая (53%)

Лимонно-желтая (26%)

Темно-синяя (16%)

Красная (5%)







132

Лугово-пастбищные севообороты



Сиена паленая

Изумрудно-зеленая

Желтая (65%)

Синий кобальт (15%)

Сиена паленая (12%)

Кармин (8%)

Коричневая (43%)

Лимонно-желтая (44%)

Темно-синяя (9%)

Красная (4%)







133

Почвозащитные севообороты



Кадмий лимонный

Желтая

Лимонно-желтая







134

Сады, ягодники, парки, плодопитомники



Кадмий лимонный

Желтая

Лимонно-желтая







135

Виноградники, хмельники



Изумрудно-зеленая

Кобальт синий

Нейтральная черная

Синий кобальт (43%)

Желтая (37%)

Зеленая (19%)

Чорная (1%)

Лимонно-желтая (37%)

Зеленая (26%)

Темнокоричневая (21%)

Темносиняя (16%)







136

Сенокосы



Изумрудно-зеленая

Кадмий лимонный

Желтая (70%)

Зеленая (15%)

Кобальт синий

(15%)

Лимонно-желтая (83%)

Темно-синяя (17%)







137

Рисовые севообороты



Кобальт синий

Кадмий лимонный

Кобальт синий

(40%)

Зеленая (40%)

Желтая (20%)

Синяя (50%)

Лимонно-желтая (37%)

Зеленая (13%)







32313





№ п/п

Объект раскраски

Цветовой тон

Цветовой тон составляют



Акварельные краски

Цветная тушь

Анилиновые краски



138

Пастбища



Нейтральная черная

Кобальт синий

Кадмий лимонный

Желтая (54%)

Зеленая (27%)

Синий кобальт (16%)

Черная (3%)

Лимонно-желтая (39%)

Темно-коричневая (37%)

Темно-синяя (15%)

Зеленая (9%)







139

Кустарник



Изумрудно-зеленая



Желтая (62%)

Синий кобальт (19%)

Зеленая (19%)

Лимонно-желтая (75%)

Темно-синяя (19%)

Голубая (6%)







140

Леса и лесопитомники



Перманент зеленый

Кобальт синий



Желтая (40%)

Зеленая (40%)

Синий кобальт (20%)

Лимонно-желтая (50%)

Голубая (33%)

Синяя (17%)







141

Болота



Кобальт синий



Зеленая (50%)

Кобальт синий

(50%)

Синяя (60%)

Зеленая (40%)







142

Под водою



Кобальт синий

Кадмий лимонный

Синий кобальт (40%)

Зеленая (40%)

Желтая (20%)

Синяя (50%)

Лимонно-желтая (37%)

Зеленая (13%)







143

Населенные пункты



Перманент зеленый

Кобальт синий

Зеленая (60%)

Желтая (20%)

Синий кобальт (20%)

Зеленая







144

производственные центры, фермы, скотопрогоны, торфоразработки



Марс коричневый

Нейтральная черная

Сиена паленая (67%)

Желтая (30%)

Черная (3%)

Лимонно-желтая (54%)

Темно-коричневая (23%)

Темно-синяя (23%)







145

Пески



Кадмий оранжевый

Желтая (70%)

Кармин (30%)

Светло-оранжевая (75%)

Красная (25%)







146

Каменистые места



Кармин

Кармин

Красная (86%)

Фиолетовая (14%)







147

Ямы, действующие овраги, незадернованные оползни



Сиена паленая

Желтая (60%)

Сиена паленая (26%)

Кармин (14%)

Коричневая (63%)

Лимонно-желтая (31%)

Красная (6%)







148

Солончаки



Краплак фиолетовый

Синий кобальт (40%)

Кармин (40%)

Желтая (20%)

Красная (60%)

Фиолетовая (40%)
