Векторная графика. Знакомство с Adobe Illustrator

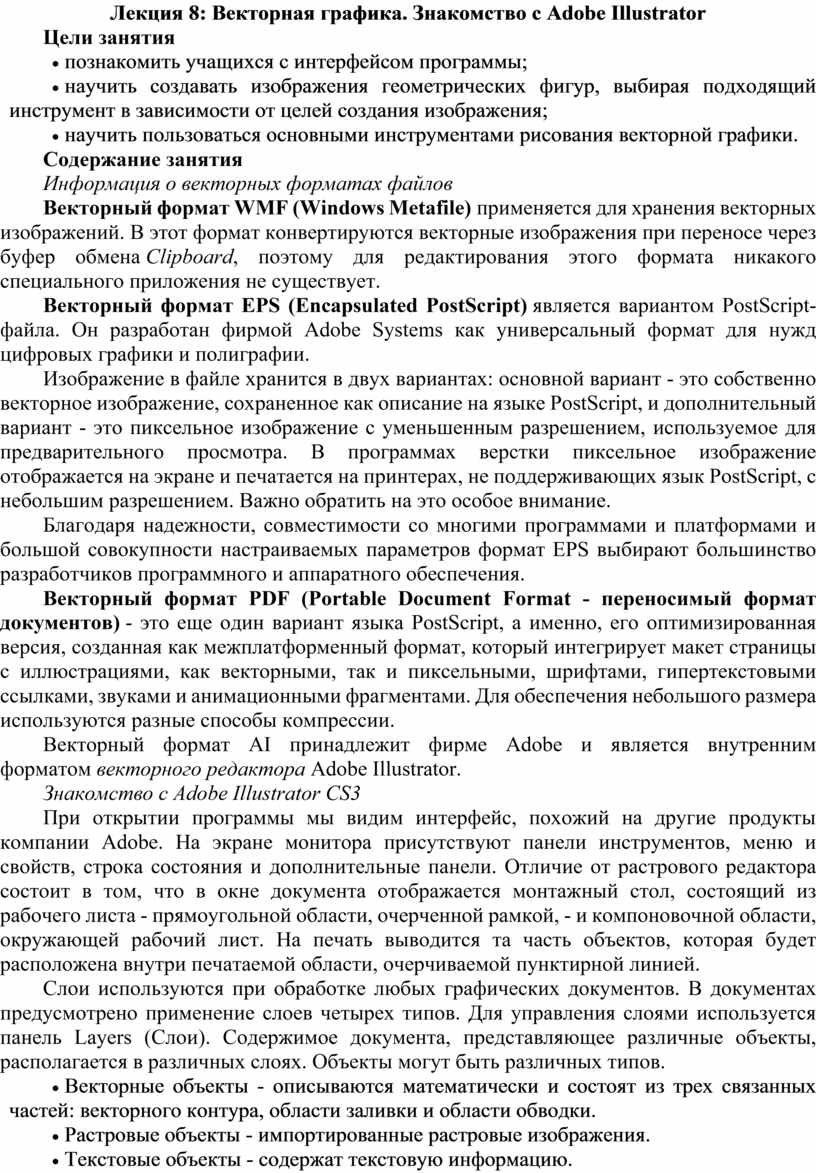

Лекция 8: Векторная графика. Знакомство с Adobe Illustrator

Цели занятия

·   познакомить учащихся с интерфейсом программы;

·   научить создавать изображения геометрических фигур, выбирая подходящий инструмент в зависимости от целей создания изображения;

·   научить пользоваться основными инструментами рисования векторной графики.

Содержание занятия

Информация о векторных форматах файлов

Векторный формат WMF (Windows Metafile) применяется для хранения векторных изображений. В этот формат конвертируются векторные изображения при переносе через буфер обмена Clipboard, поэтому для редактирования этого формата никакого специального приложения не существует.

Векторный формат EPS (Encapsulated PostScript) является вариантом PostScript-файла. Он разработан фирмой Adobe Systems как универсальный формат для нужд цифровых графики и полиграфии.

Изображение в файле хранится в двух вариантах: основной вариант - это собственно векторное изображение, сохраненное как описание на языке PostScript, и дополнительный вариант - это пиксельное изображение с уменьшенным разрешением, используемое для предварительного просмотра. В программах верстки пиксельное изображение отображается на экране и печатается на принтерах, не поддерживающих язык PostScript, с небольшим разрешением. Важно обратить на это особое внимание.

Благодаря надежности, совместимости со многими программами и платформами и большой совокупности настраиваемых параметров формат EPS выбирают большинство разработчиков программного и аппаратного обеспечения.

Векторный формат PDF (Portable Document Format - переносимый формат документов) - это еще один вариант языка PostScript, а именно, его оптимизированная версия, созданная как межплатформенный формат, который интегрирует макет страницы с иллюстрациями, как векторными, так и пиксельными, шрифтами, гипертекстовыми ссылками, звуками и анимационными фрагментами. Для обеспечения небольшого размера используются разные способы компрессии.

Векторный формат AI принадлежит фирме Adobe и является внутренним форматом векторного редактора Adobe Illustrator.

Знакомство с Adobe Illustrator CS3

При открытии программы мы видим интерфейс, похожий на другие продукты компании Adobe. На экране монитора присутствуют панели инструментов, меню и свойств, строка состояния и дополнительные панели. Отличие от растрового редактора состоит в том, что в окне документа отображается монтажный стол, состоящий из рабочего листа - прямоугольной области, очерченной рамкой, - и компоновочной области, окружающей рабочий лист. На печать выводится та часть объектов, которая будет расположена внутри печатаемой области, очерчиваемой пунктирной линией.

Слои используются при обработке любых графических документов. В документах предусмотрено применение слоев четырех типов. Для управления слоями используется панель Layers (Слои). Содержимое документа, представляющее различные объекты, располагается в различных слоях. Объекты могут быть различных типов.

·   Векторные объекты - описываются математически и состоят из трех связанных частей: векторного контура, области заливки и области обводки.

·   Растровые объекты - импортированные растровые изображения.

·   Текстовые объекты - содержат текстовую информацию.

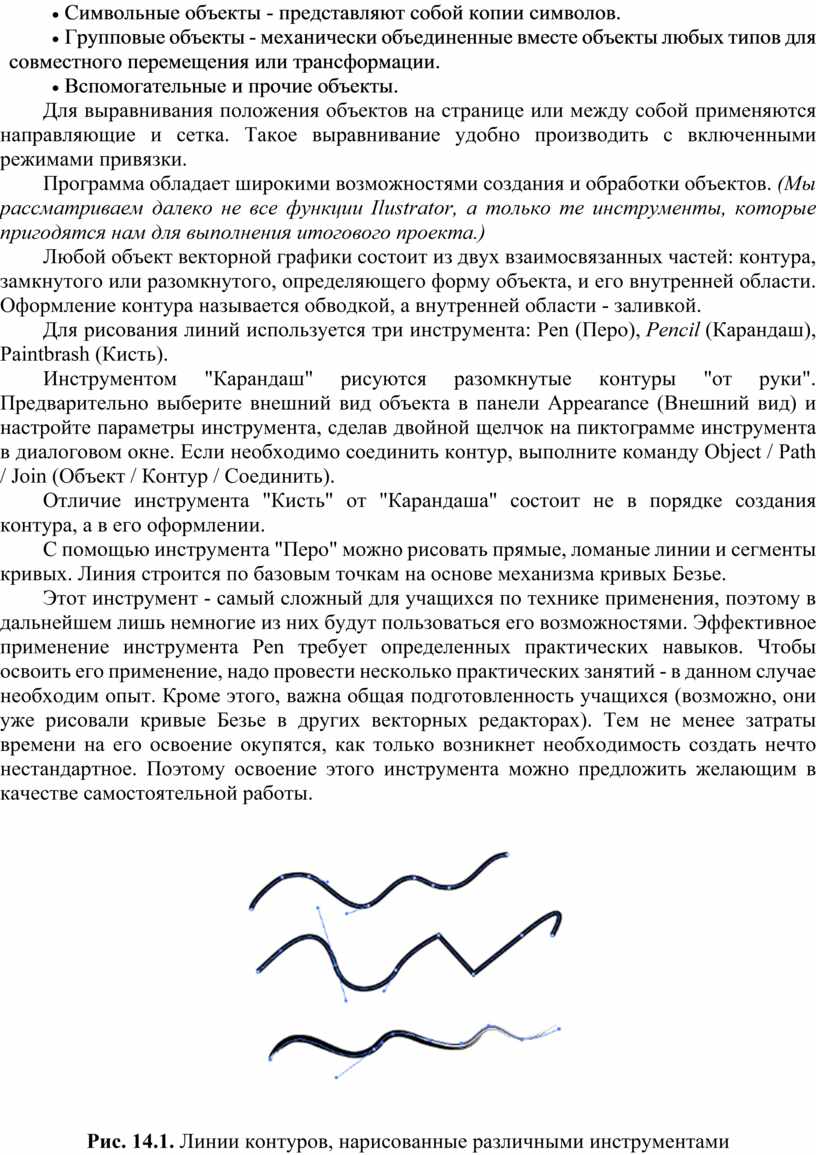

·   Символьные объекты - представляют собой копии символов.

·   Групповые объекты - механически объединенные вместе объекты любых типов для совместного перемещения или трансформации.

·   Вспомогательные и прочие объекты.

Для выравнивания положения объектов на странице или между собой применяются направляющие и сетка. Такое выравнивание удобно производить с включенными режимами привязки.

Программа обладает широкими возможностями создания и обработки объектов. (Мы рассматриваем далеко не все функции Ilustrator, а только те инструменты, которые пригодятся нам для выполнения итогового проекта.)

Любой объект векторной графики состоит из двух взаимосвязанных частей: контура, замкнутого или разомкнутого, определяющего форму объекта, и его внутренней области. Оформление контура называется обводкой, а внутренней области - заливкой.

Для рисования линий используется три инструмента: Pen (Перо), Pencil (Карандаш), Paintbrash (Кисть).

Инструментом "Карандаш" рисуются разомкнутые контуры "от руки". Предварительно выберите внешний вид объекта в панели Appearance (Внешний вид) и настройте параметры инструмента, сделав двойной щелчок на пиктограмме инструмента в диалоговом окне. Если необходимо соединить контур, выполните команду Object / Path / Join (Объект / Контур / Соединить).

Отличие инструмента "Кисть" от "Карандаша" состоит не в порядке создания контура, а в его оформлении.

С помощью инструмента "Перо" можно рисовать прямые, ломаные линии и сегменты кривых. Линия строится по базовым точкам на основе механизма кривых Безье.

Этот инструмент - самый сложный для учащихся по технике применения, поэтому в дальнейшем лишь немногие из них будут пользоваться его возможностями. Эффективное применение инструмента Реn требует определенных практических навыков. Чтобы освоить его применение, надо провести несколько практических занятий - в данном случае необходим опыт. Кроме этого, важна общая подготовленность учащихся (возможно, они уже рисовали кривые Безье в других векторных редакторах). Тем не менее затраты времени на его освоение окупятся, как только возникнет необходимость создать нечто нестандартное. Поэтому освоение этого инструмента можно предложить желающим в качестве самостоятельной работы.

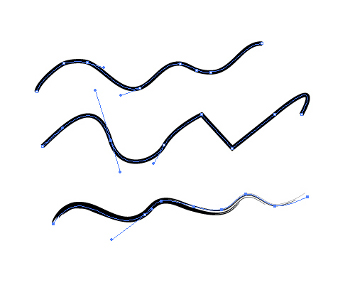

Рис. 14.1. Линии контуров, нарисованные различными инструментами

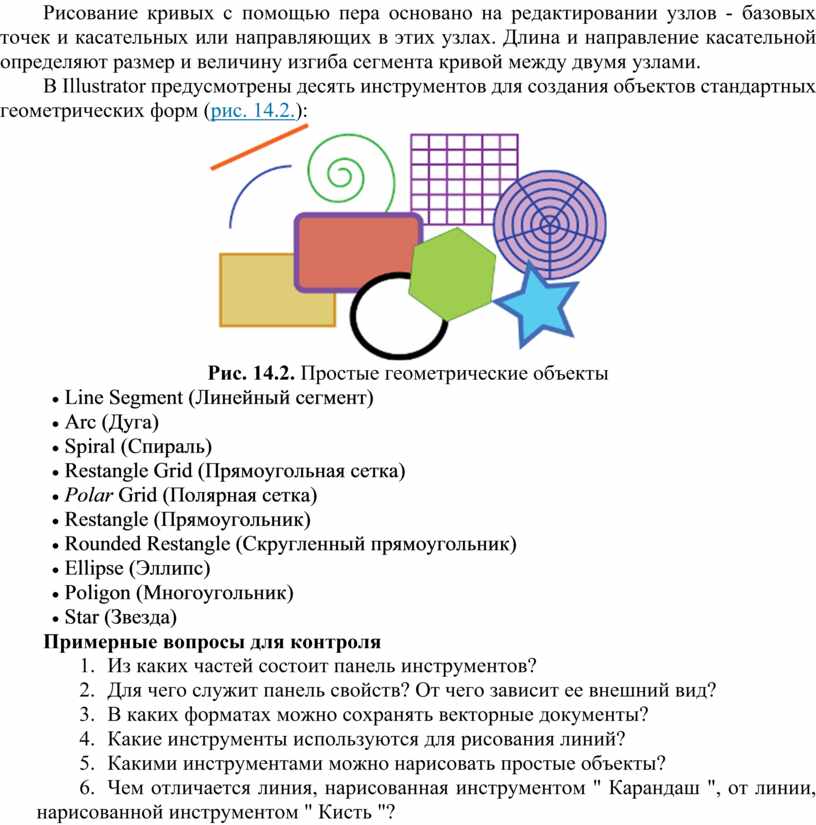

Рисование кривых с помощью пера основано на редактировании узлов - базовых точек и касательных или направляющих в этих узлах. Длина и направление касательной определяют размер и величину изгиба сегмента кривой между двумя узлами.

В Illustrator предусмотрены десять инструментов для создания объектов стандартных геометрических форм (рис. 14.2.):

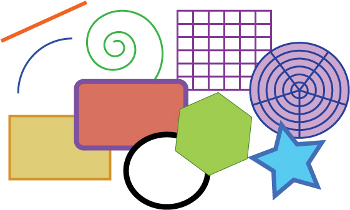

Рис. 14.2. Простые геометрические объекты

·   Line Segment (Линейный сегмент)

·   Arc (Дуга)

·   Spiral (Спираль)

·   Restangle Grid (Прямоугольная сетка)

·   Polar Grid (Полярная сетка)

·   Restangle (Прямоугольник)

·   Rounded Restangle (Скругленный прямоугольник)

·   Ellipse (Эллипс)

·   Poligon (Многоугольник)

·   Star (Звезда)

Примерные вопросы для контроля

1.     Из каких частей состоит панель инструментов?

2.     Для чего служит панель свойств? От чего зависит ее внешний вид?

3.     В каких форматах можно сохранять векторные документы?

4.     Какие инструменты используются для рисования линий?

5.     Какими инструментами можно нарисовать простые объекты?

6.     Чем отличается линия, нарисованная инструментом " Карандаш ", от линии, нарисованной инструментом " Кисть "?
