Влияние различных факторов на температуру резания при точении

Температура резания. Влияние различных факторов на температуру резания при точении.

Ответ:

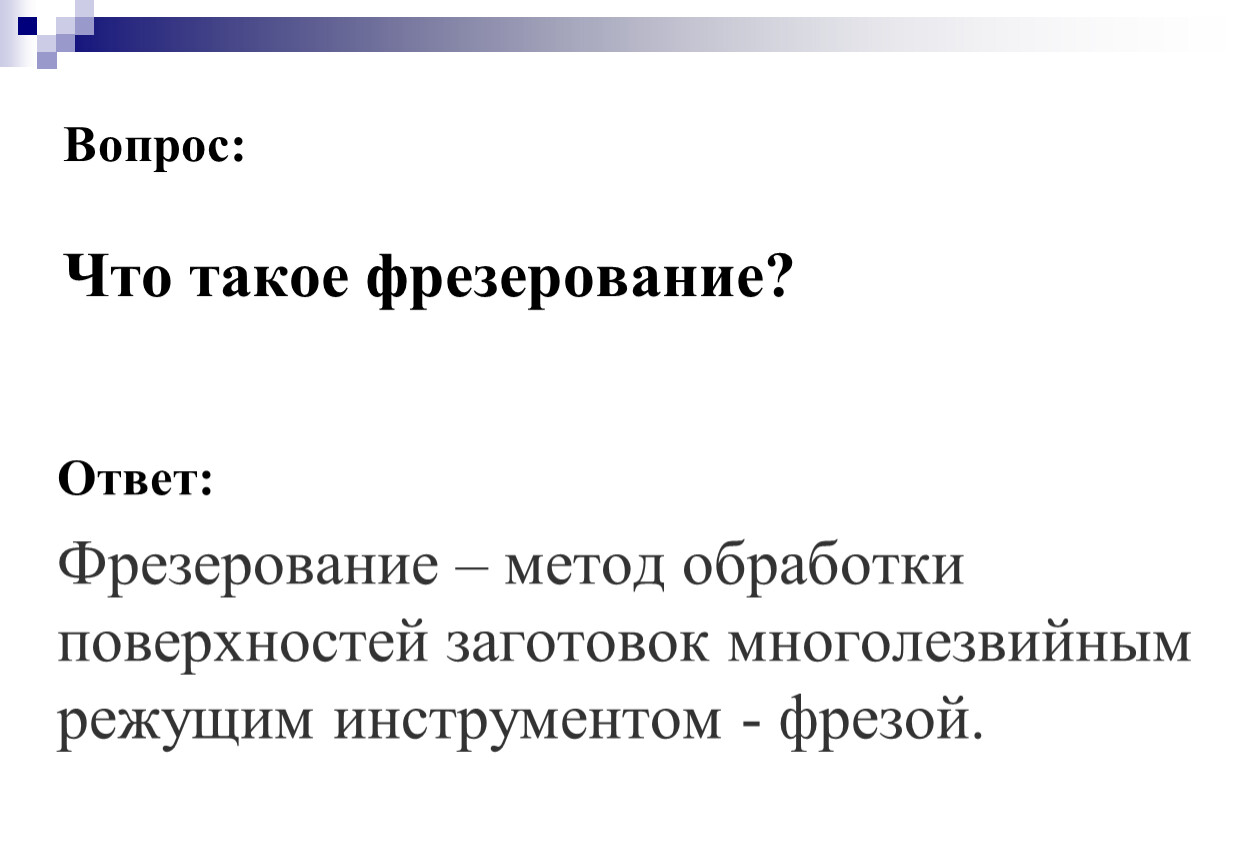

Фрезерование – метод обработки поверхностей заготовок многолезвийным режущим инструментом - фрезой.

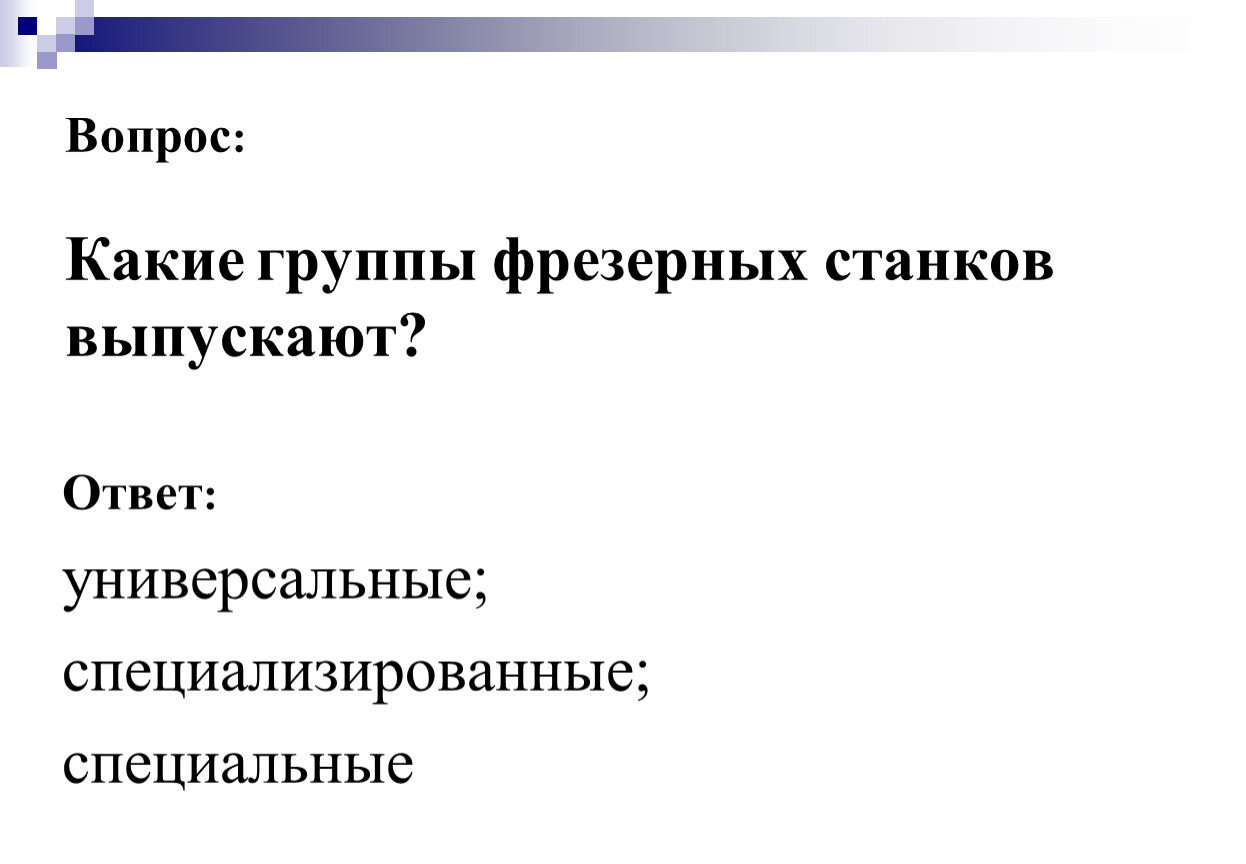

Ответ:
универсальные;
специализированные;
специальные

Ответ:

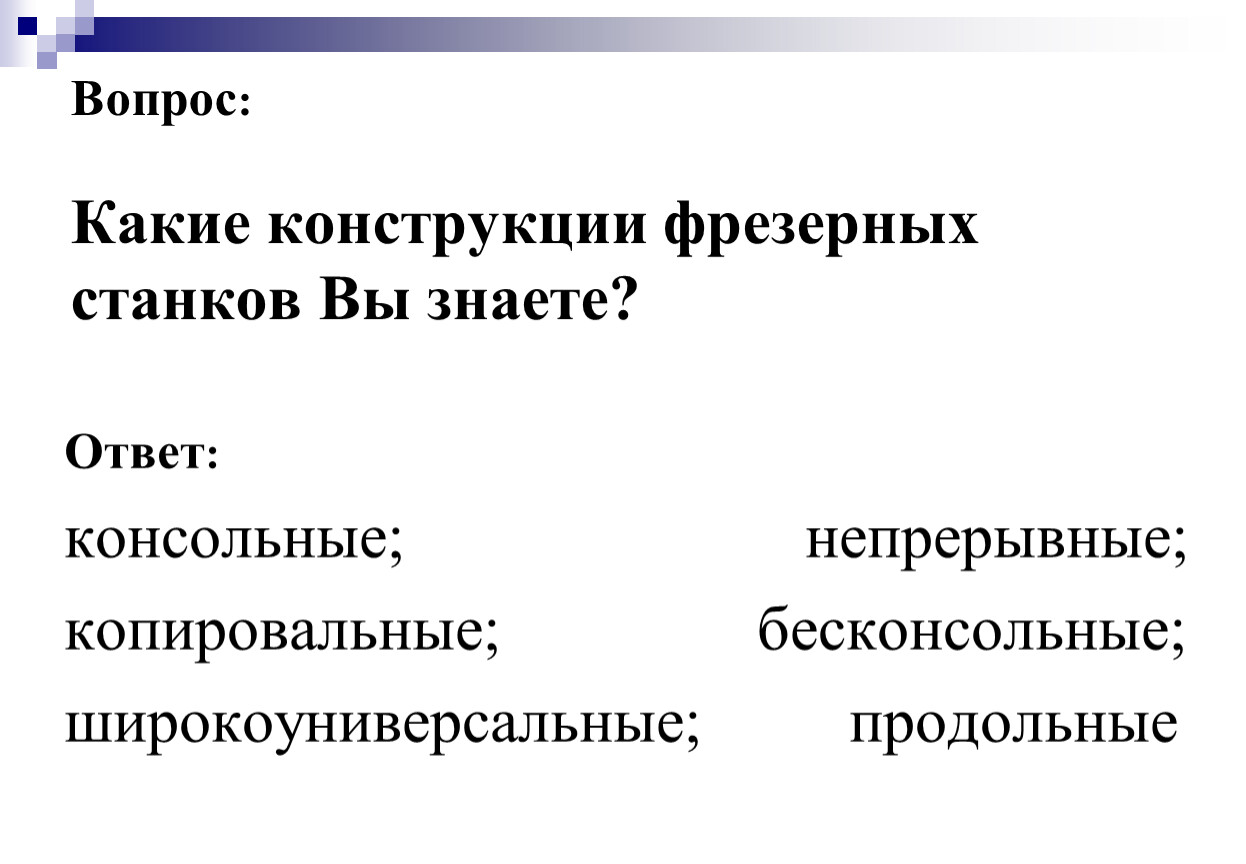

консольные; непрерывные;
копировальные; бесконсольные;
широкоуниверсальные; продольные

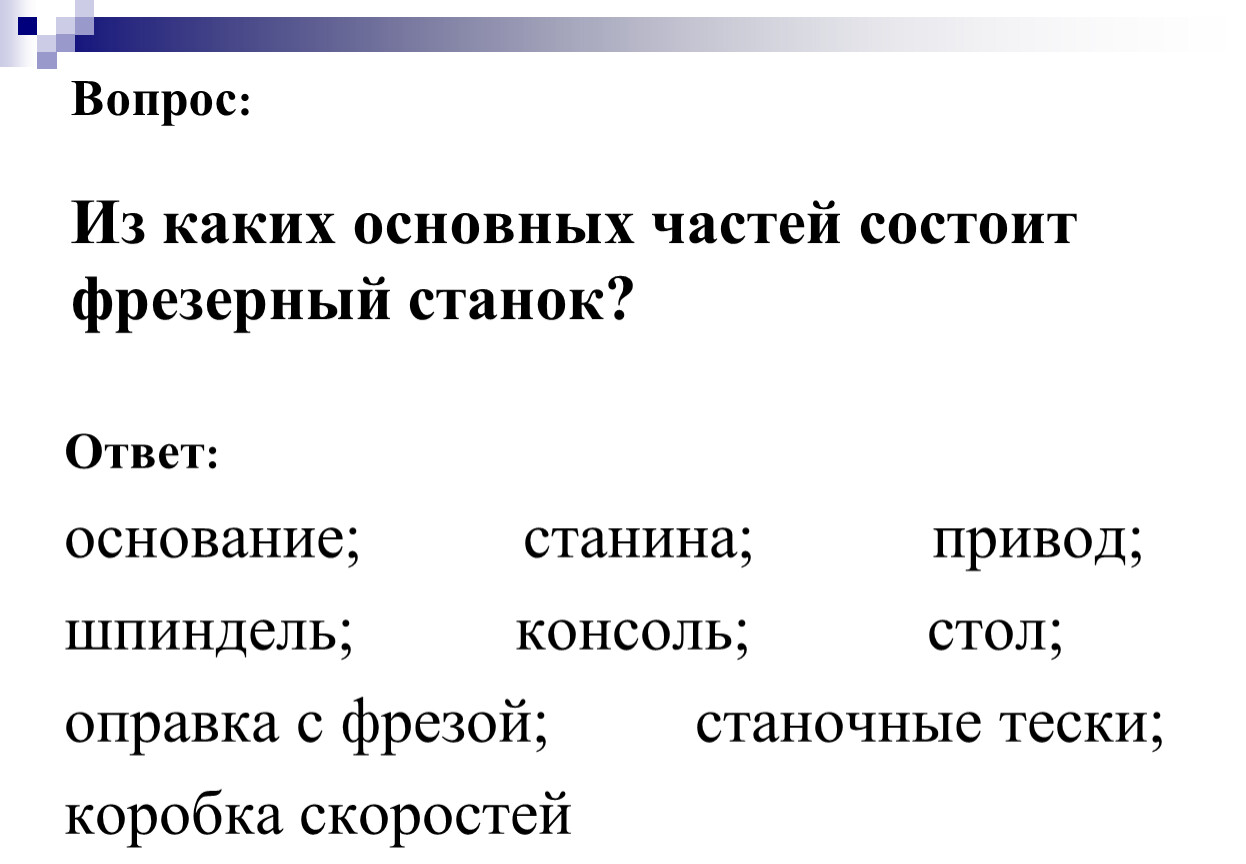

Ответ:
основание; станина; привод;
шпиндель; консоль; стол;
оправка с фрезой; станочные тески;
коробка скоростей

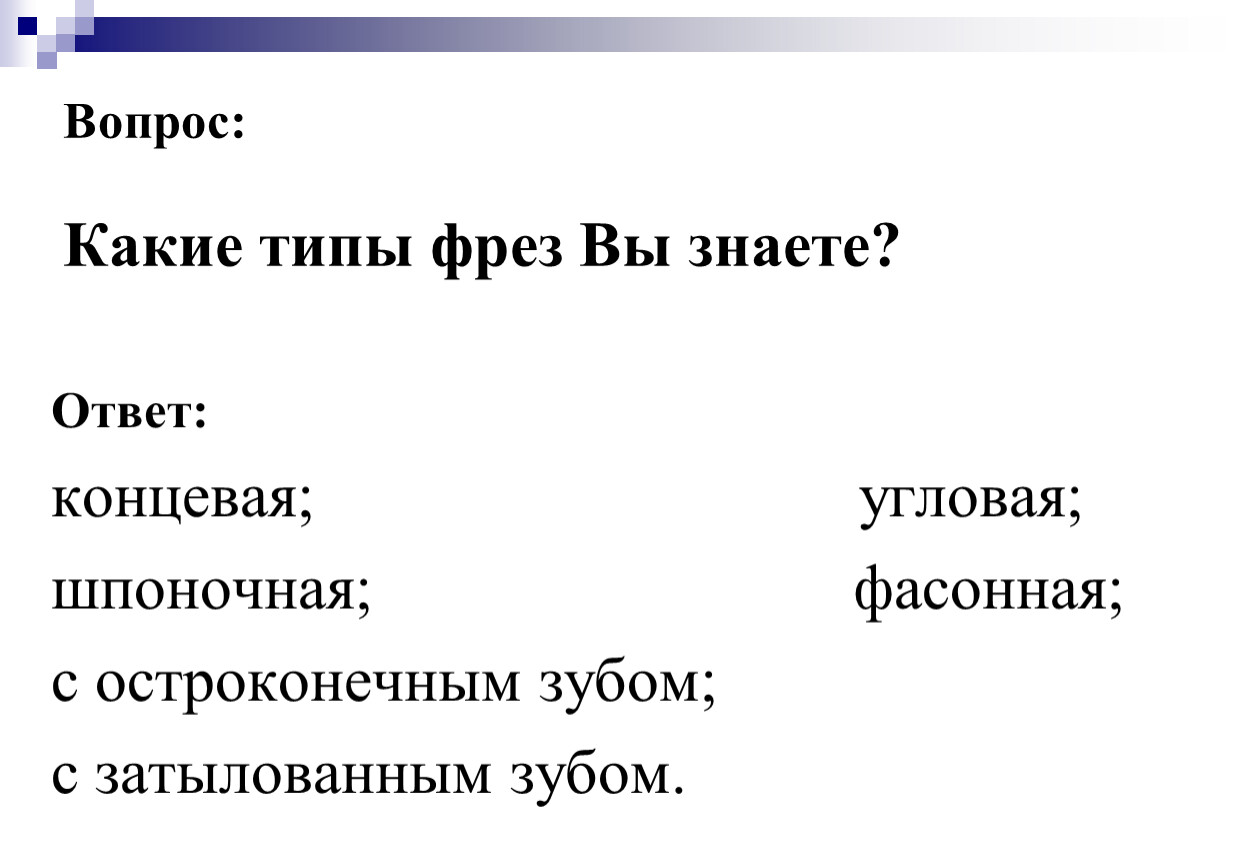

Ответ:
концевая; угловая;
шпоночная; фасонная;
с остроконечным зубом;
с затылованным зубом.

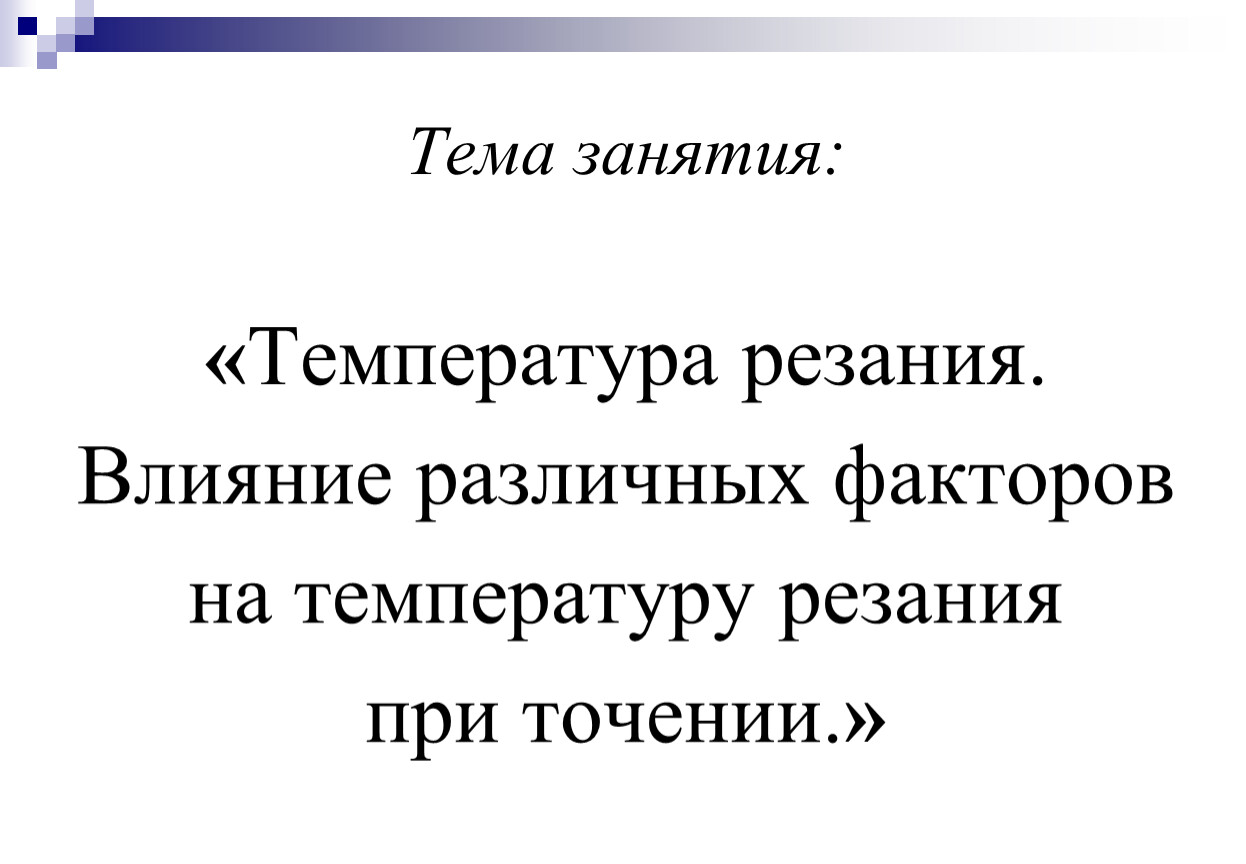

 Тема занятия: «Температура резания. Влияние различных факторов на температуру резания при точении.»

Под температурой резания понимают среднюю температуру на конкретных площадках режущего инструмента.

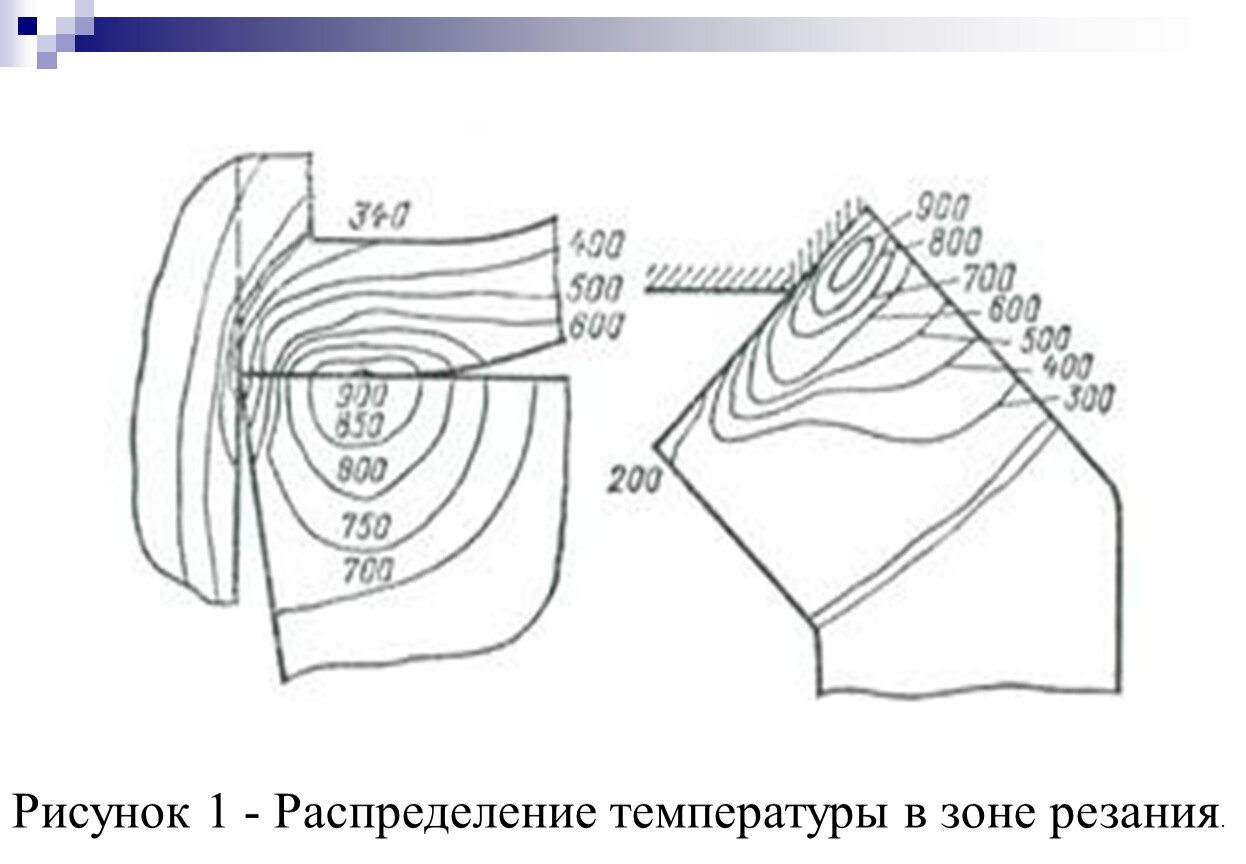

Рисунок 1 - Распределение температуры в зоне резания.

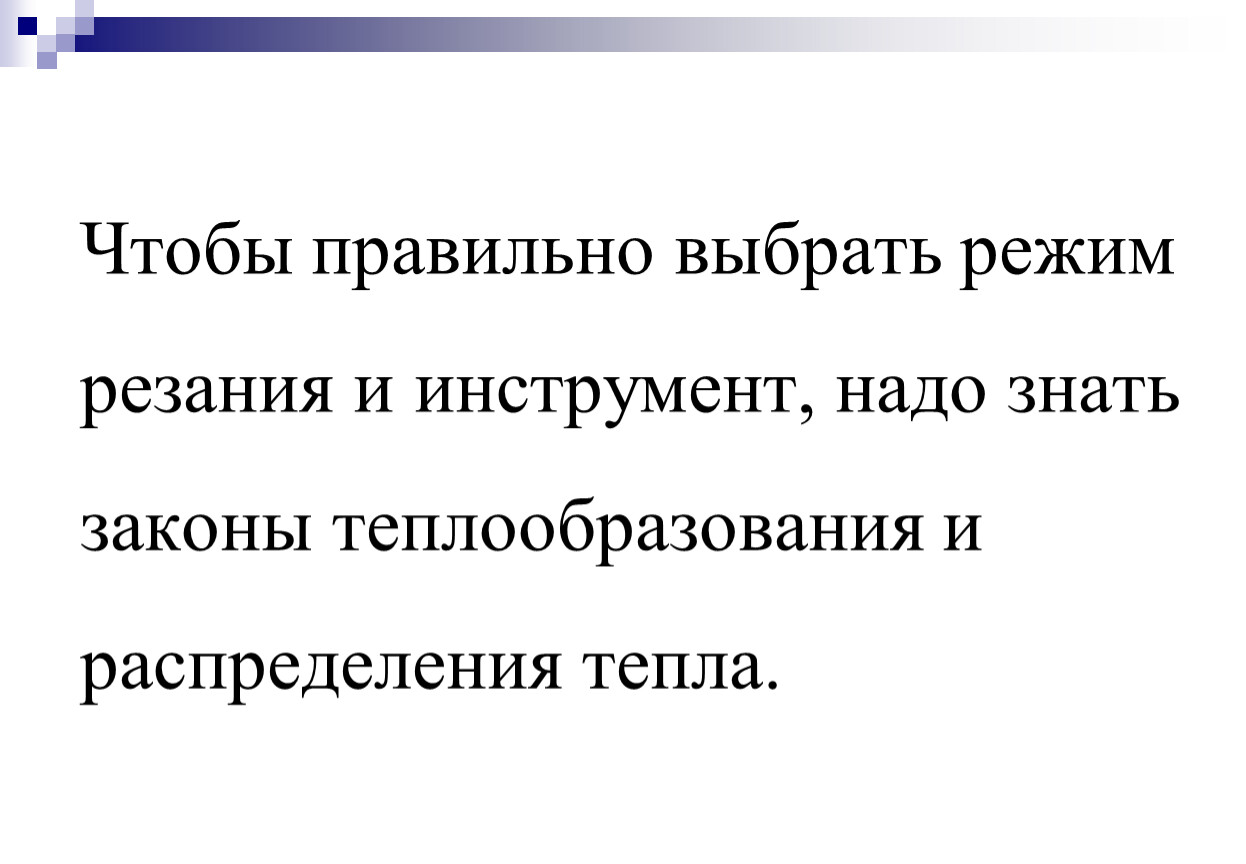

Чтобы правильно выбрать режим резания и инструмент, надо знать законы теплообразования и распределения тепла.

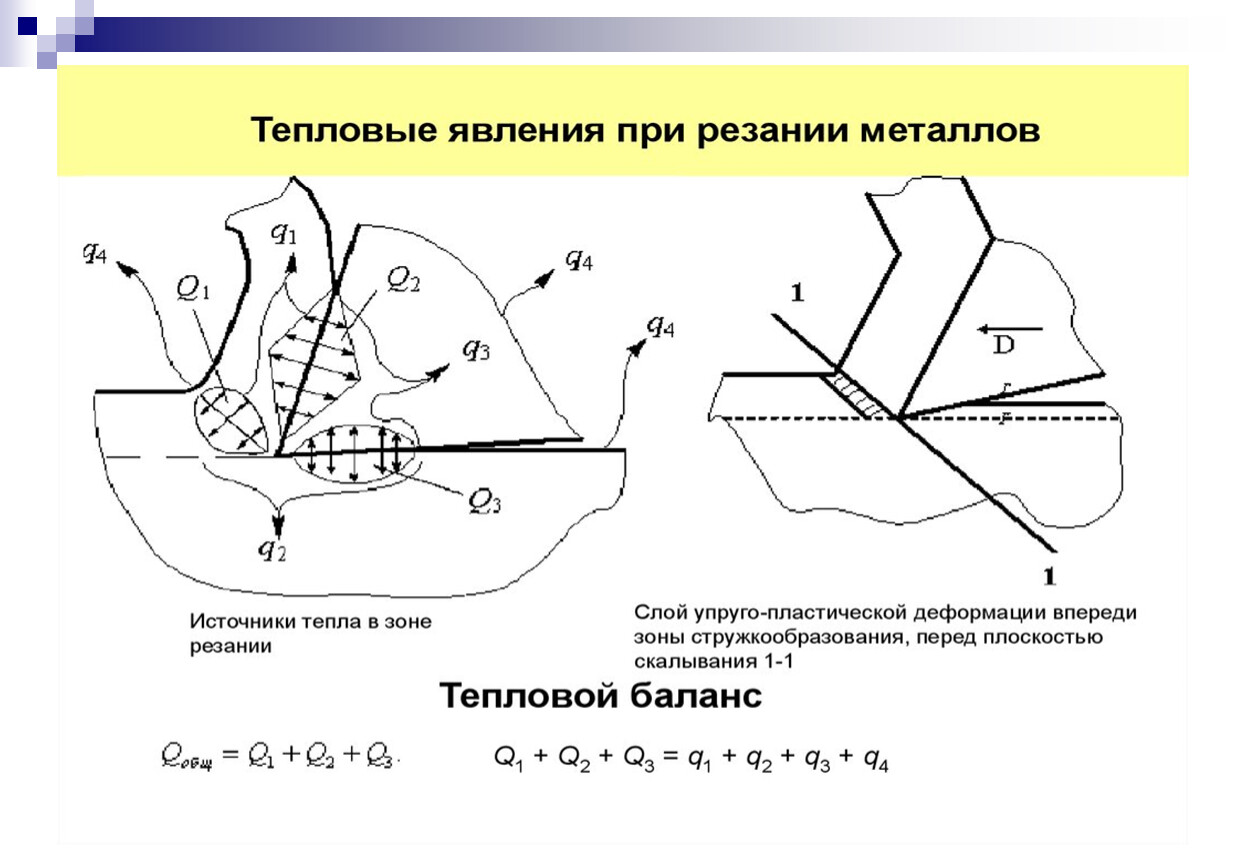

Основными источниками возникновения тепла в зоне резания являются:

1. Внутреннее трение между частицами срезаемого слоя в результате его пластической деформации при образовании стружки (Q1);
2. Трение стружки о переднюю поверхность инструмента (Q2);
3. Трение обработанной поверхности по задним поверхностям инструмента (Q3).

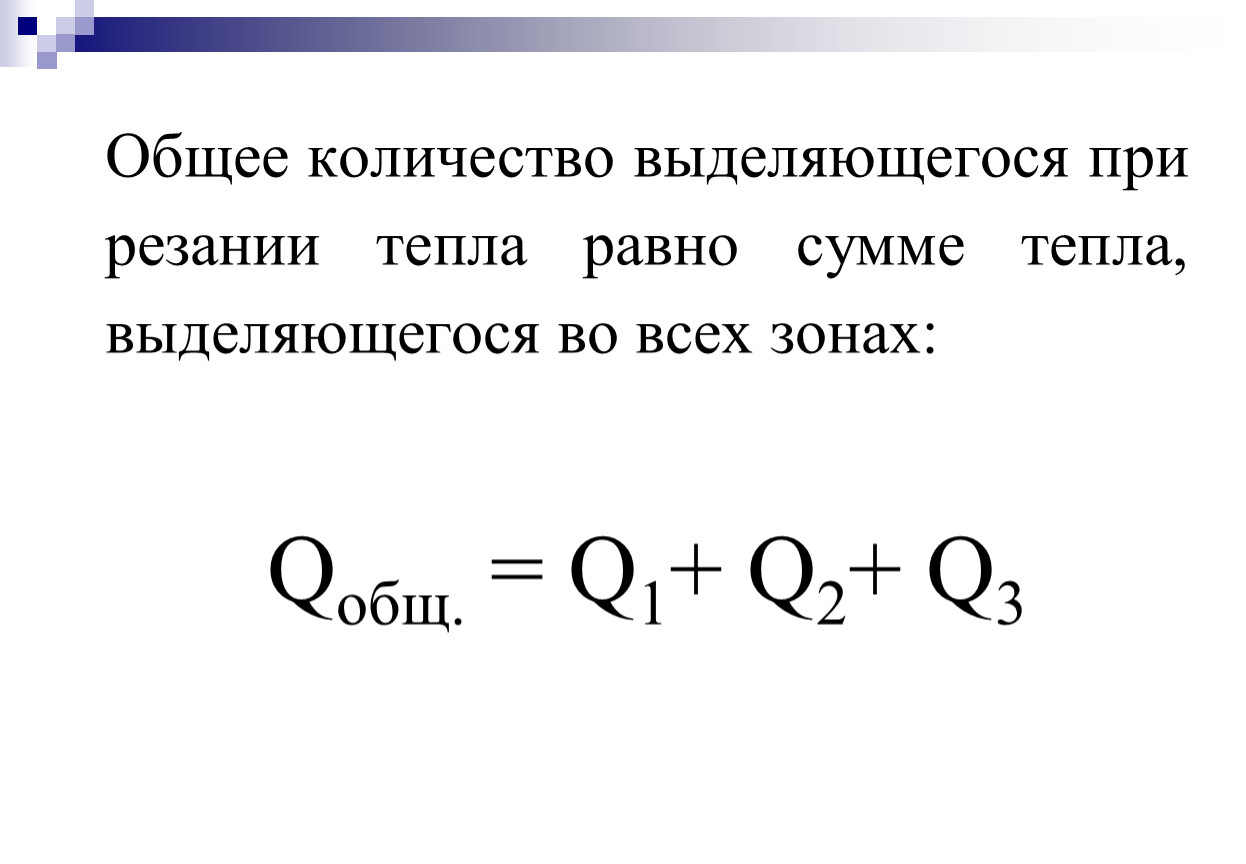

Общее количество выделяющегося при резании тепла равно сумме тепла, выделяющегося во всех зонах:

Qобщ. = Q1+ Q2+ Q3

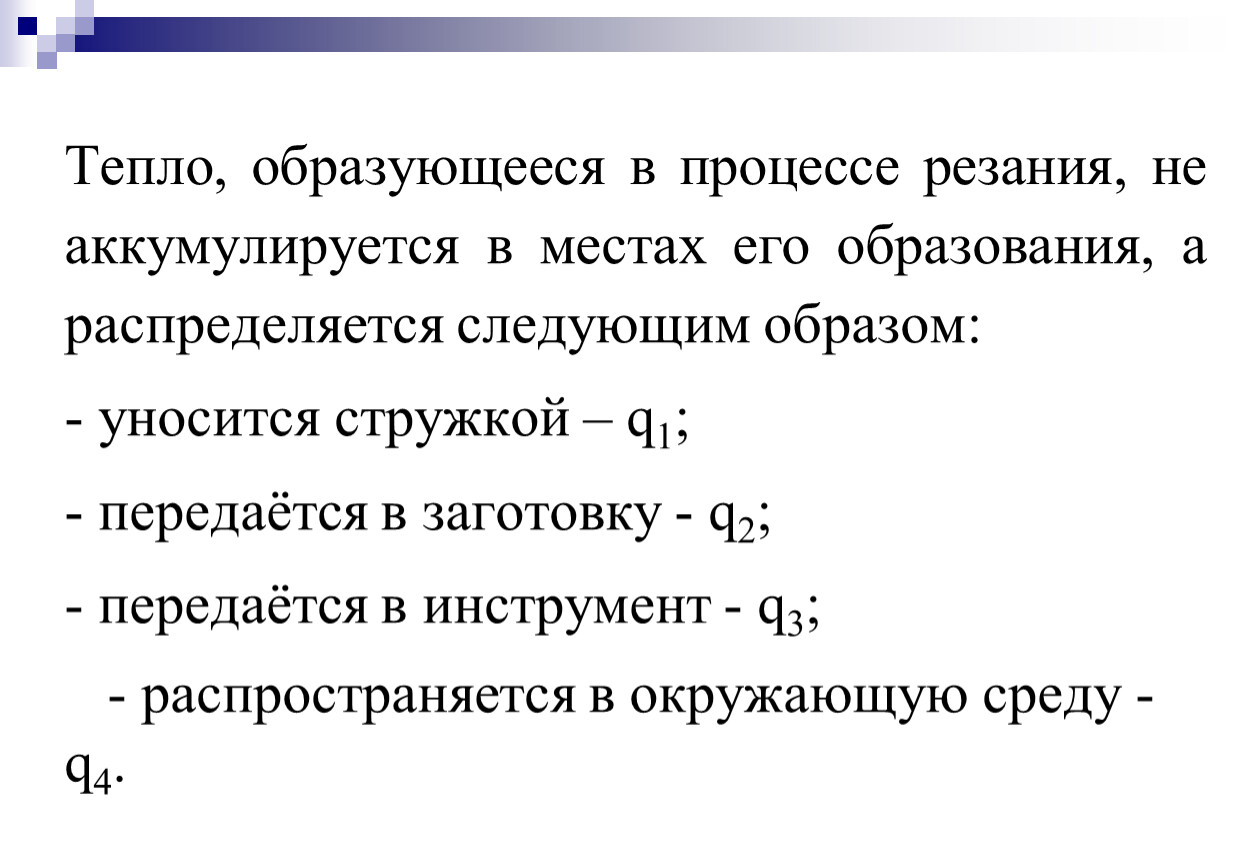

Тепло, образующееся в процессе резания, не аккумулируется в местах его образования, а распределяется следующим образом:
- уносится стружкой – q1;
- передаётся в заготовку - q2;
- передаётся в инструмент - q3;
- распространяется в окружающую среду - q4.

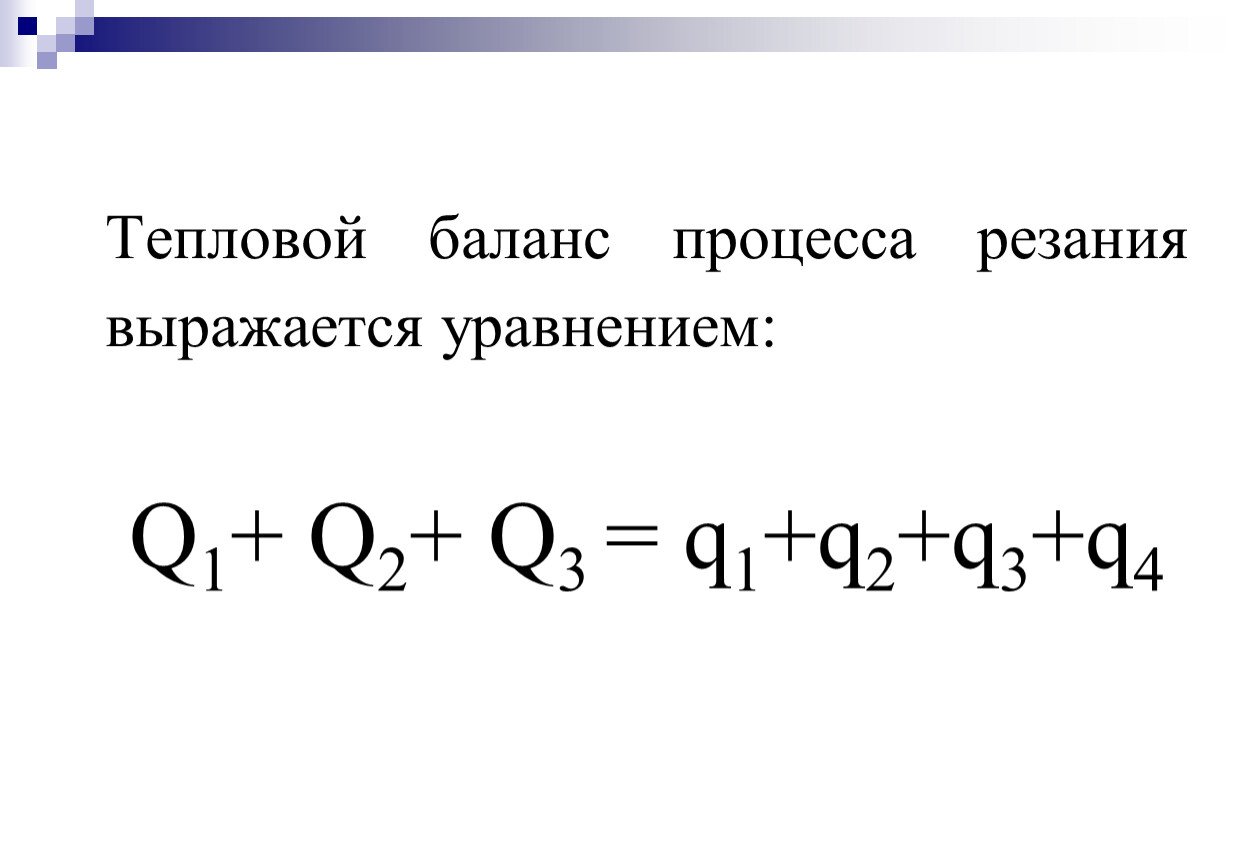

Тепловой баланс процесса резания выражается уравнением:

Q1+ Q2+ Q3 = q1+q2+q3+q4

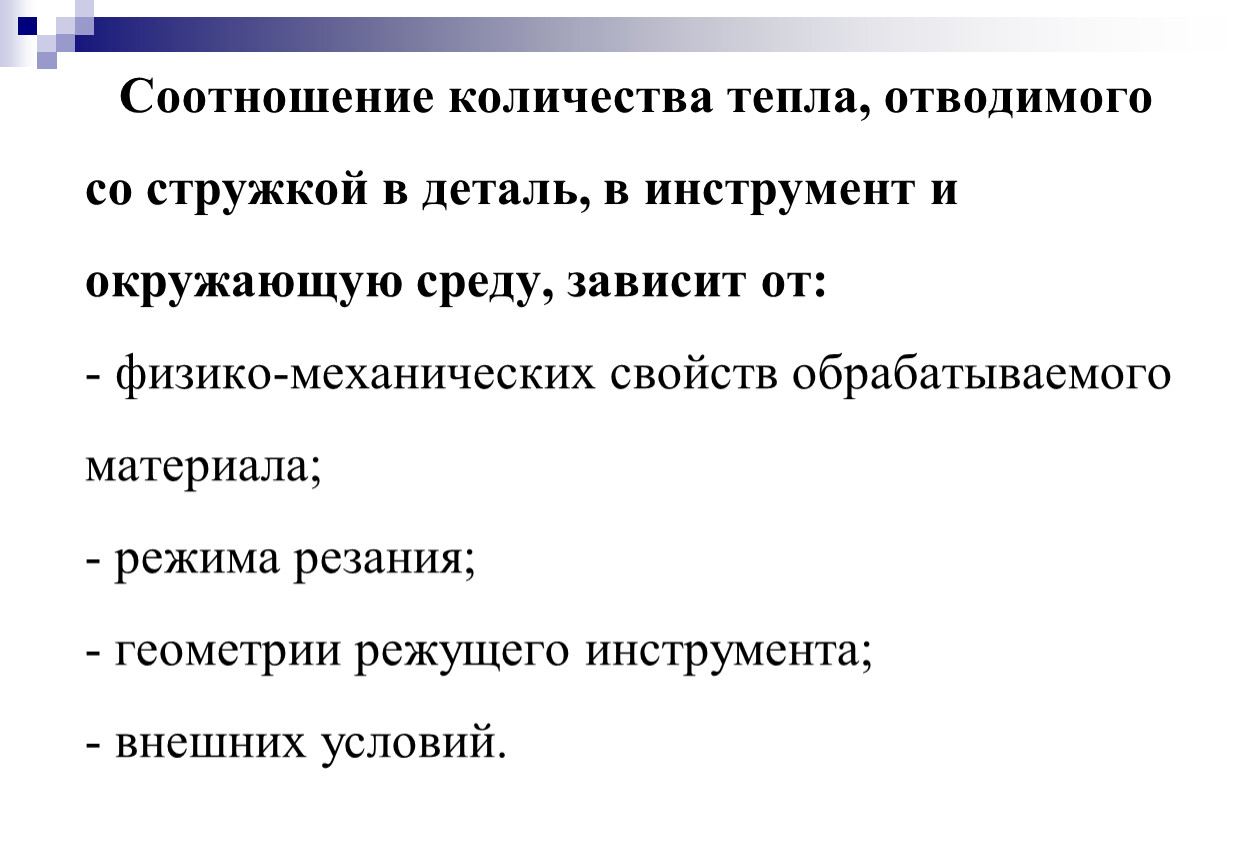

Соотношение количества тепла, отводимого со стружкой в деталь, в инструмент и окружающую среду, зависит от: - физико-механических свойств обрабатываемого материала; - режима резания; - геометрии режущего инструмента; - внешних условий.

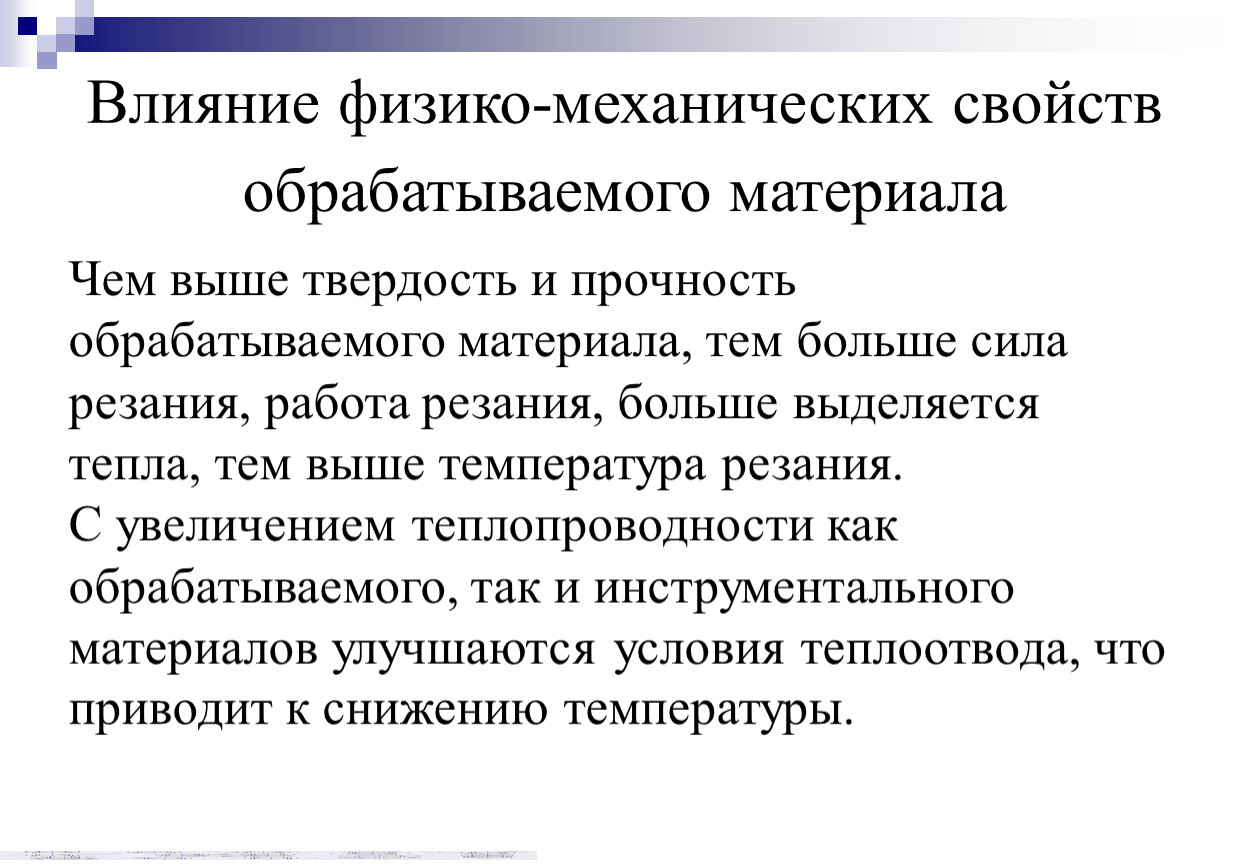

Влияние физико-механических свойств обрабатываемого материала
Чем выше твердость и прочность обрабатываемого материала, тем больше сила резания, работа резания, больше выделяется тепла, тем выше температура резания. С увеличением теплопроводности как обрабатываемого, так и инструментального материалов улучшаются условия теплоотвода, что приводит к снижению температуры.

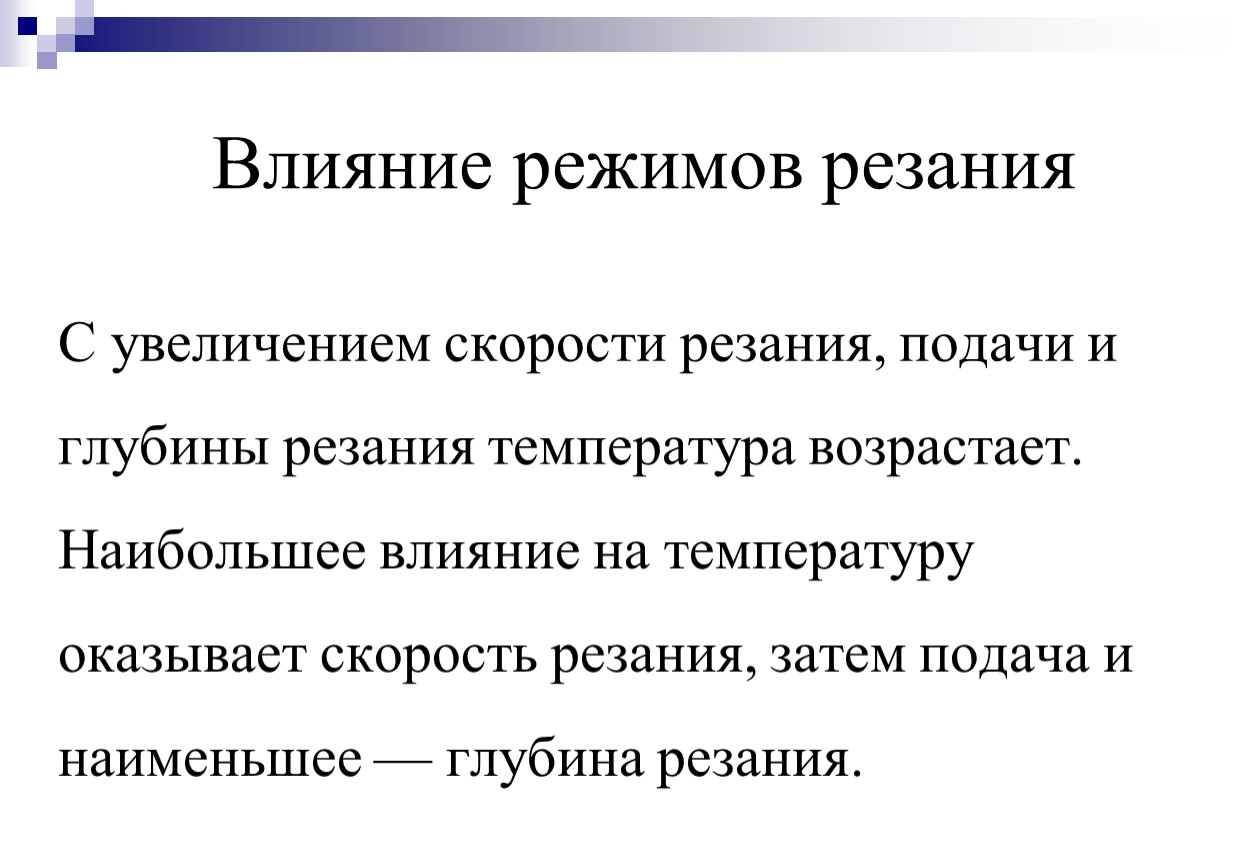

Влияние режимов резания

С увеличением скорости резания, подачи и глубины резания температура возрастает. Наибольшее влияние на температуру оказывает скорость резания, затем подача и наименьшее — глубина резания.

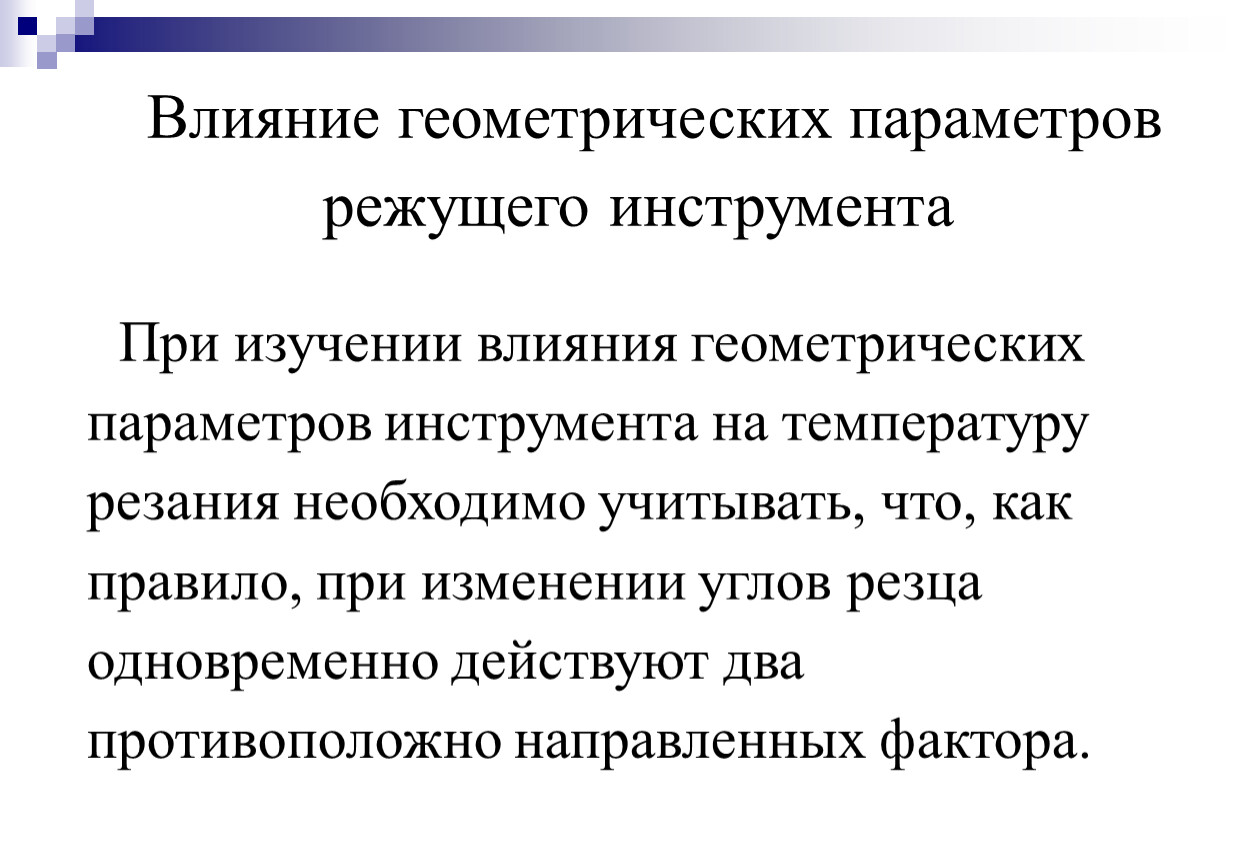

Влияние геометрических параметров режущего инструмента

При изучении влияния геометрических параметров инструмента на температуру резания необходимо учитывать, что, как правило, при изменении углов резца одновременно действуют два противоположно направленных фактора.

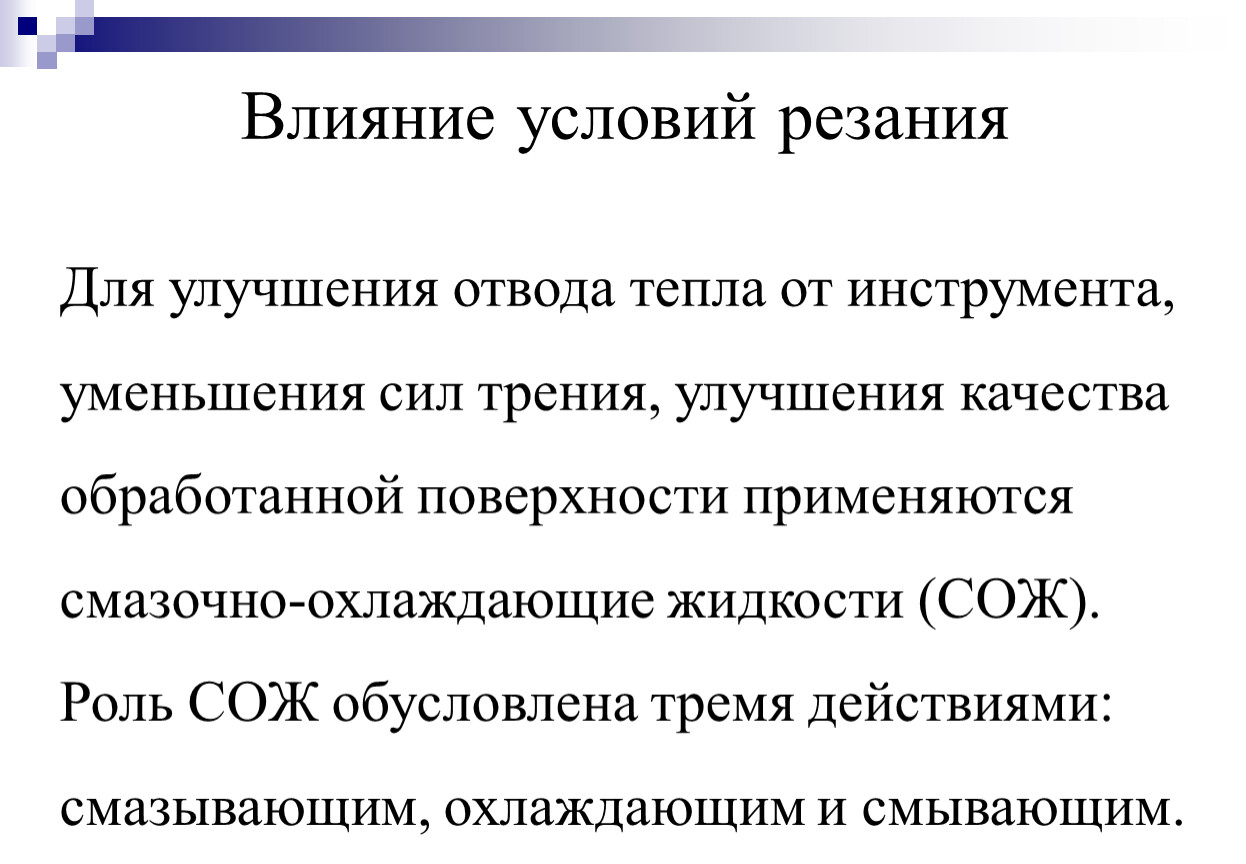

Влияние условий резания

Для улучшения отвода тепла от инструмента, уменьшения сил трения, улучшения качества обработанной поверхности применяются смазочно-охлаждающие жидкости (СОЖ). Роль СОЖ обусловлена тремя действиями: смазывающим, охлаждающим и смывающим.

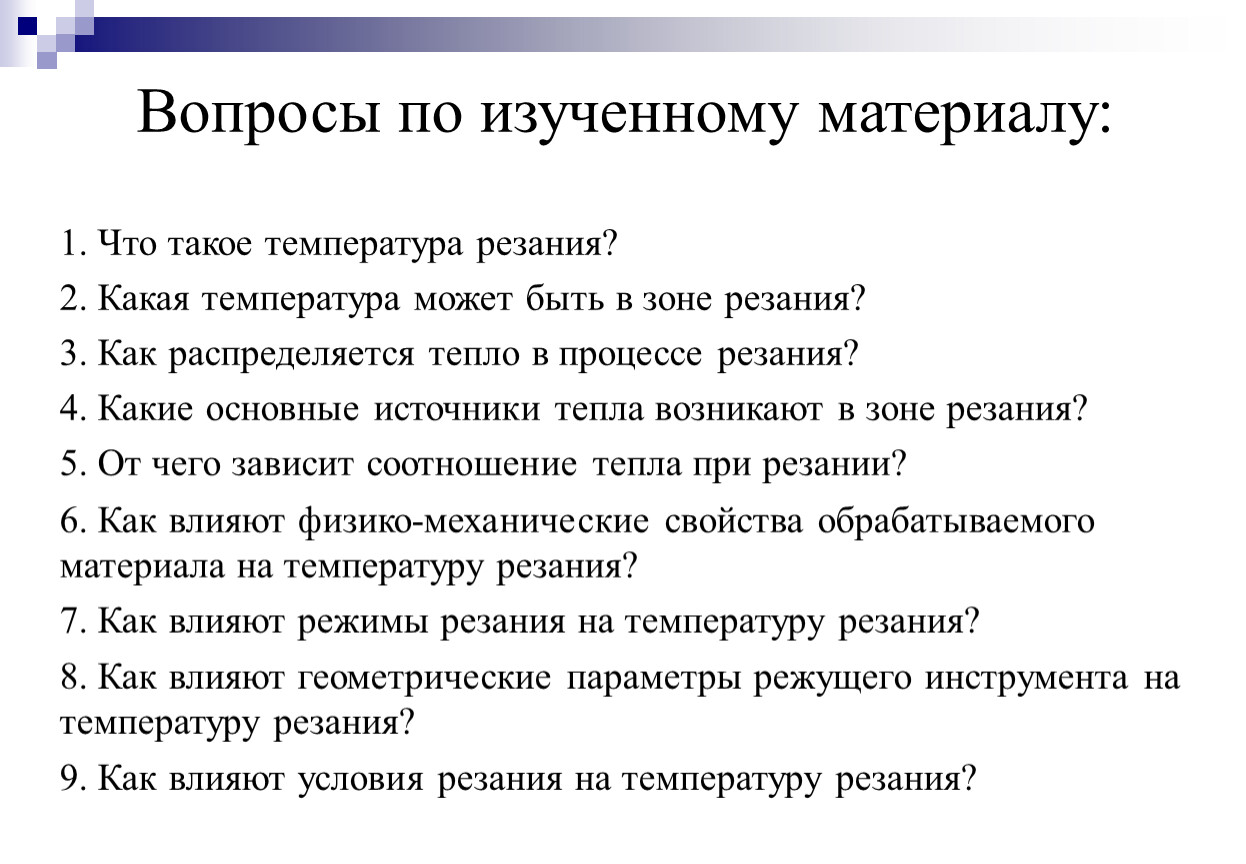

Вопросы по изученному материалу:

1. Что такое температура резания?
2. Какая температура может быть в зоне резания?
3. Как распределяется тепло в процессе резания?
4. Какие основные источники тепла возникают в зоне резания?
5. От чего зависит соотношение тепла при резании?
6. Как влияют физико-механические свойства обрабатываемого материала на температуру резания?
7. Как влияют режимы резания на температуру резания?
8. Как влияют геометрические параметры режущего инструмента на температуру резания?
9. Как влияют условия резания на температуру резания?

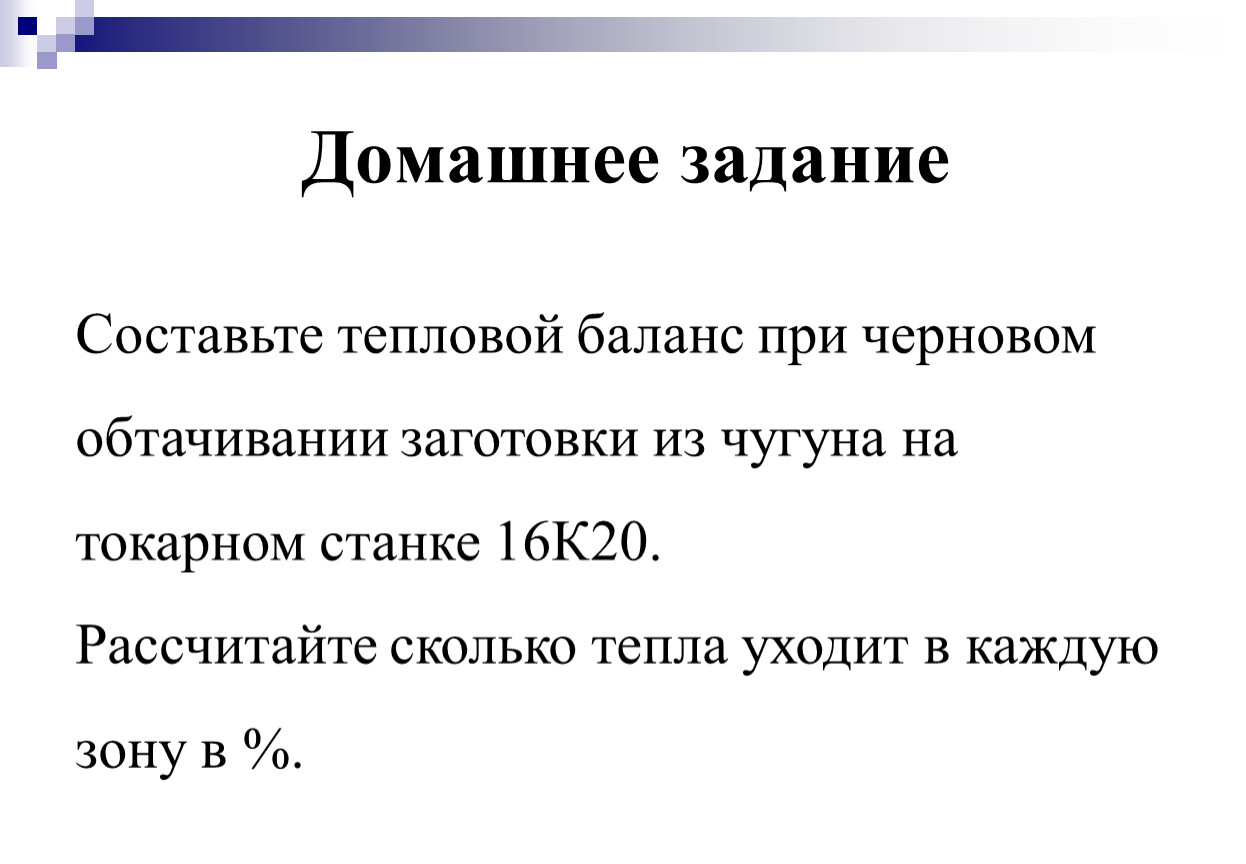

Составьте тепловой баланс при черновом обтачивании заготовки из чугуна на токарном станке 16К20.
Рассчитайте сколько тепла уходит в каждую зону в %.
