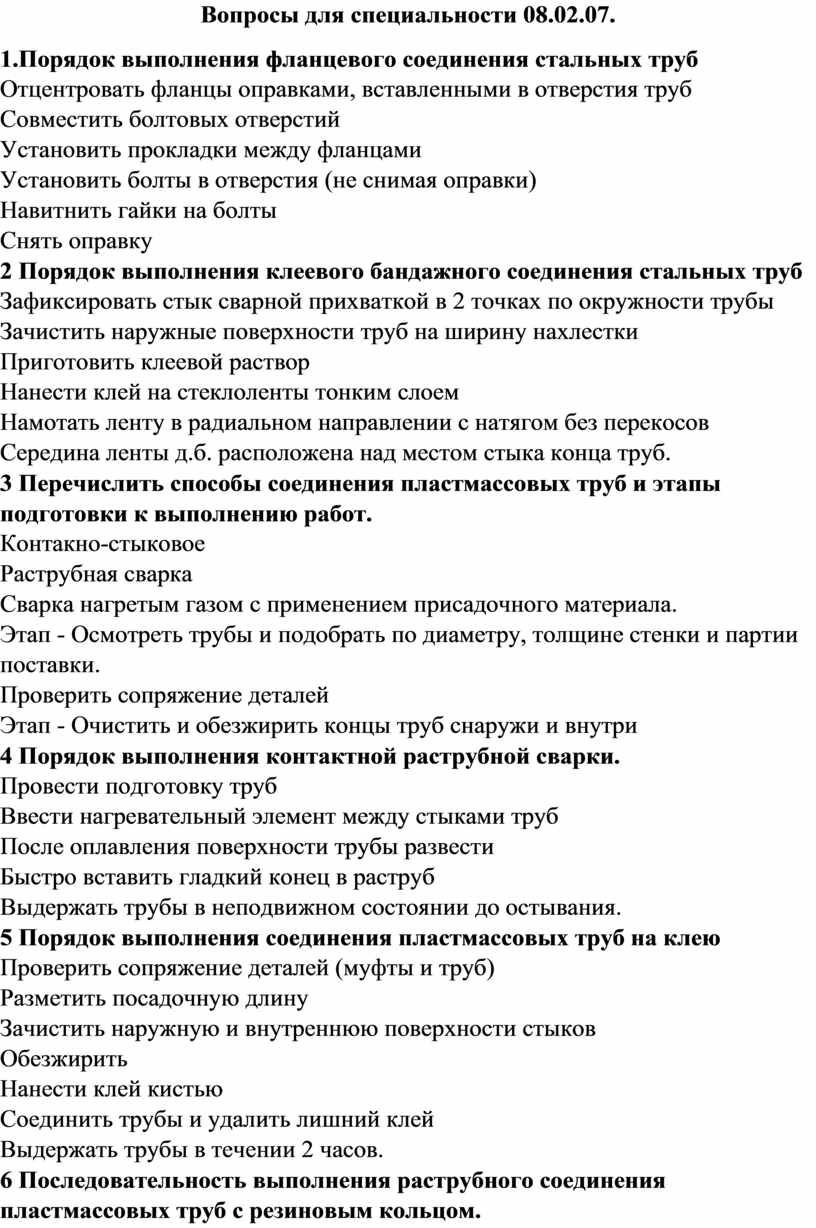

Вопросы для специальности 08.02.07.

Вопросы для специальности 08.02.07.

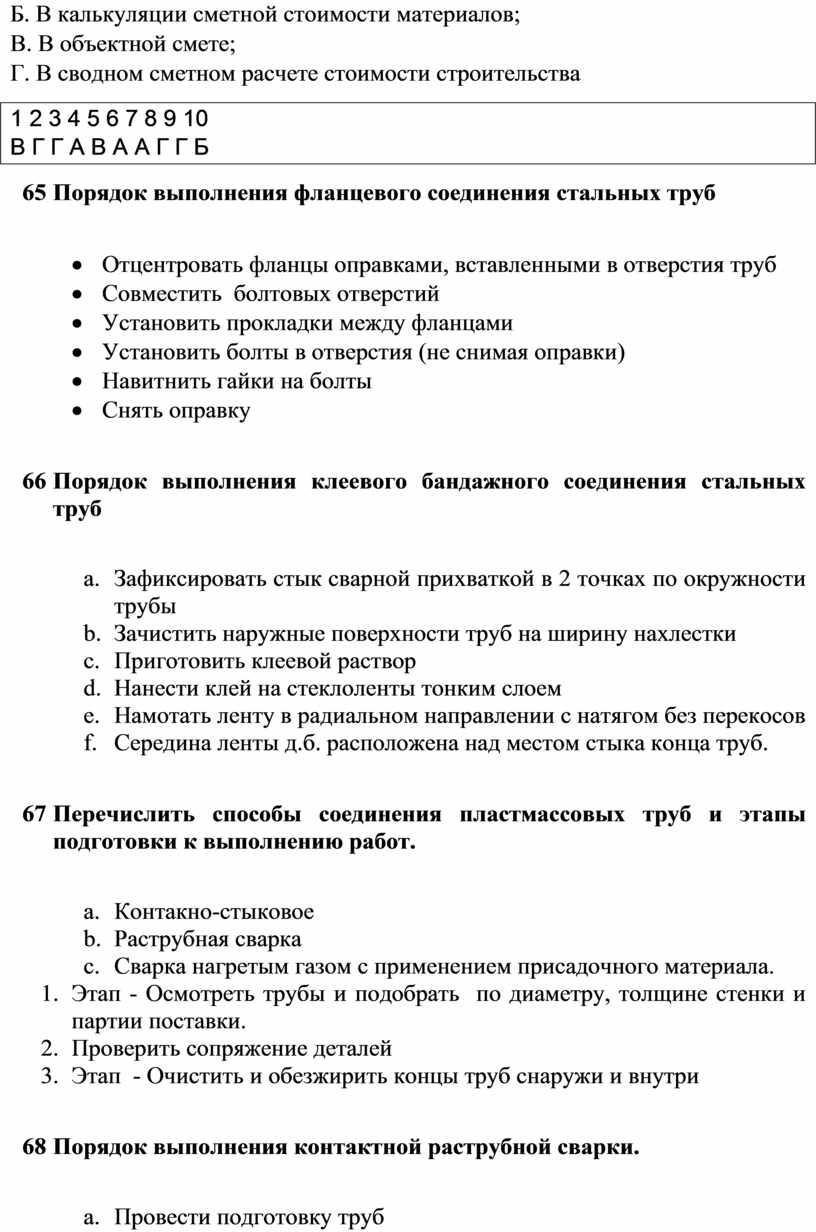

1.Порядок выполнения фланцевого соединения стальных труб
Отцентровать фланцы оправками, вставленными в отверстия труб
Совместить болтовых отверстий
Установить прокладки между фланцами
Установить болты в отверстия (не снимая оправки)
Навитнить гайки на болты
Снять оправку
2 Порядок выполнения клеевого бандажного соединения стальных труб
Зафиксировать стык сварной прихваткой в 2 точках по окружности трубы
Зачистить наружные поверхности труб на ширину нахлестки
Приготовить клеевой раствор
Нанести клей на стеклоленты тонким слоем
Намотать ленту в радиальном направлении с натягом без перекосов
Середина ленты д.б. расположена над местом стыка конца труб.
3 Перечислить способы соединения пластмассовых труб и этапы подготовки к выполнению работ.
Контакно-стыковое
Раструбная сварка
Сварка нагретым газом с применением присадочного материала.
Этап - Осмотреть трубы и подобрать по диаметру, толщине стенки и партии поставки.
Проверить сопряжение деталей
Этап - Очистить и обезжирить концы труб снаружи и внутри
4 Порядок выполнения контактной раструбной сварки.
Провести подготовку труб
Ввести нагревательный элемент между стыками труб
После оплавления поверхности трубы развести
Быстро вставить гладкий конец в раструб
Выдержать трубы в неподвижном состоянии до остывания.

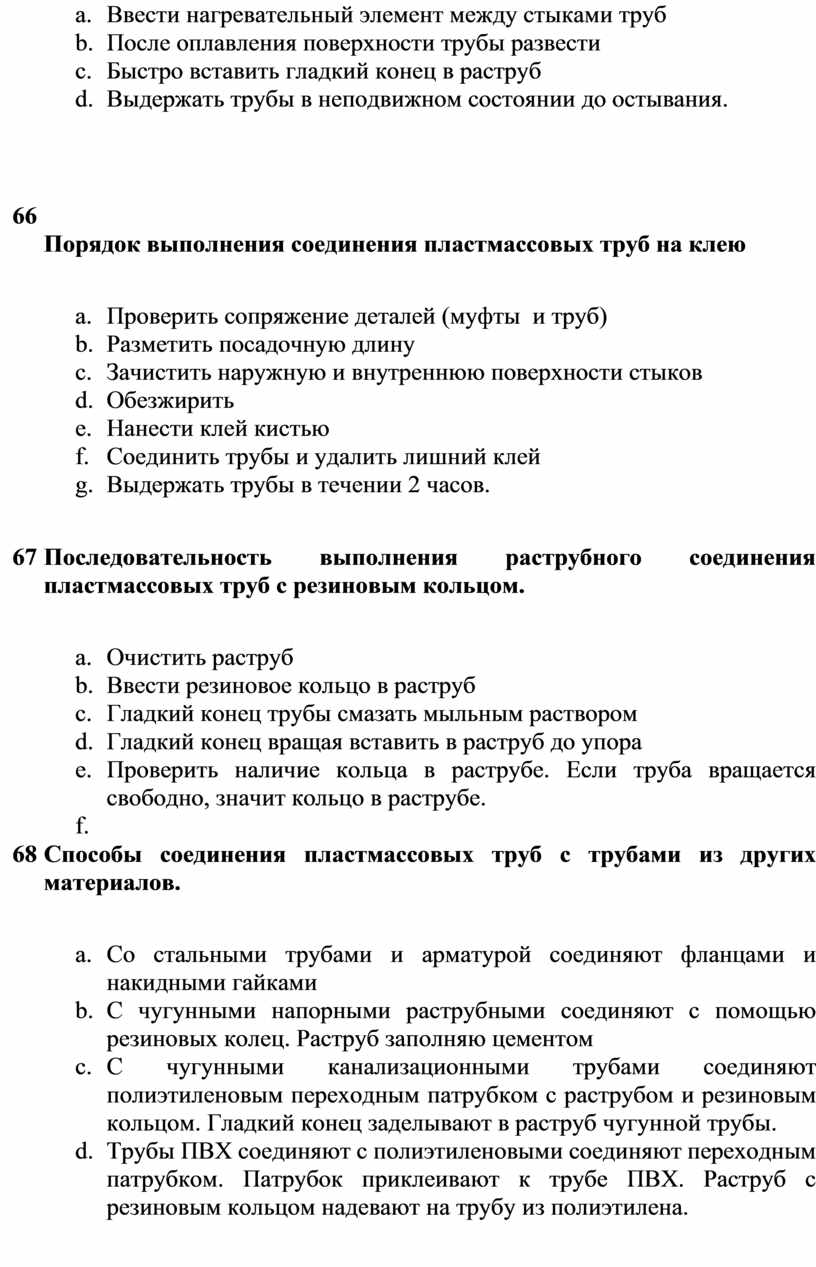

5 Порядок выполнения соединения пластмассовых труб на клею
Проверить сопряжение деталей (муфты и труб)
Разметить посадочную длину
Зачистить наружную и внутреннюю поверхности стыков
Обезжирить
Нанести клей кистью
Соединить трубы и удалить лишний клей
Выдержать трубы в течении 2 часов.
6 Последовательность выполнения раструбного соединения пластмассовых труб с резиновым кольцом.
Очистить раструб
Ввести резиновое кольцо в раструб
Гладкий конец трубы смазать мыльным раствором
Гладкий конец вращая вставить в раструб до упора
Проверить наличие кольца в раструбе. Если труба вращается свободно, значит кольцо в раструбе.

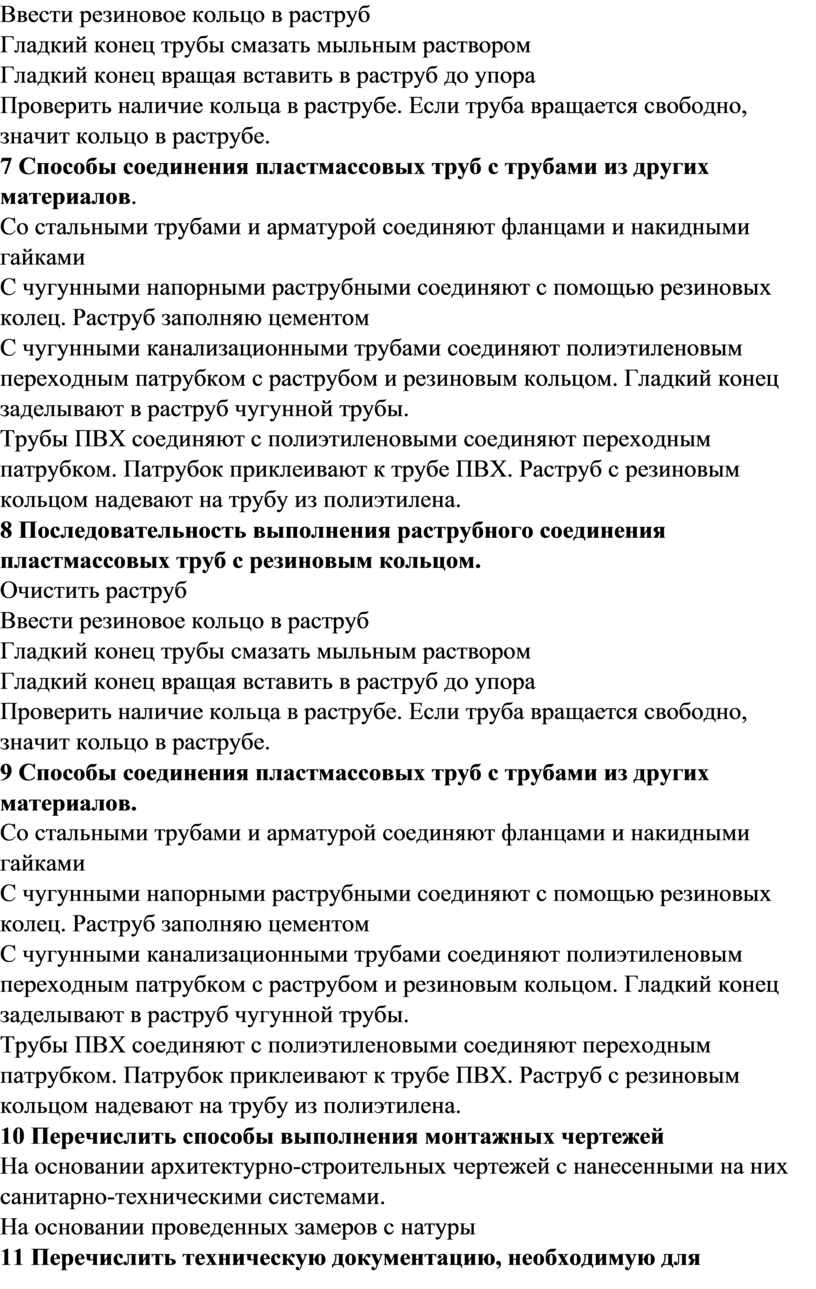

7 Способы соединения пластмассовых труб с трубами из других материалов.
Со стальными трубами и арматурой соединяют фланцами и накидными гайками
С чугунными напорными раструбными соединяют с помощью резиновых колец. Раструб заполняю цементом
С чугунными канализационными трубами соединяют полиэтиленовым переходным патрубком с раструбом и резиновым кольцом. Гладкий конец заделывают в раструб чугунной трубы.
Трубы ПВХ соединяют с полиэтиленовыми соединяют переходным патрубком. Патрубок приклеивают к трубе ПВХ. Раструб с резиновым кольцом надевают на трубу из полиэтилена.

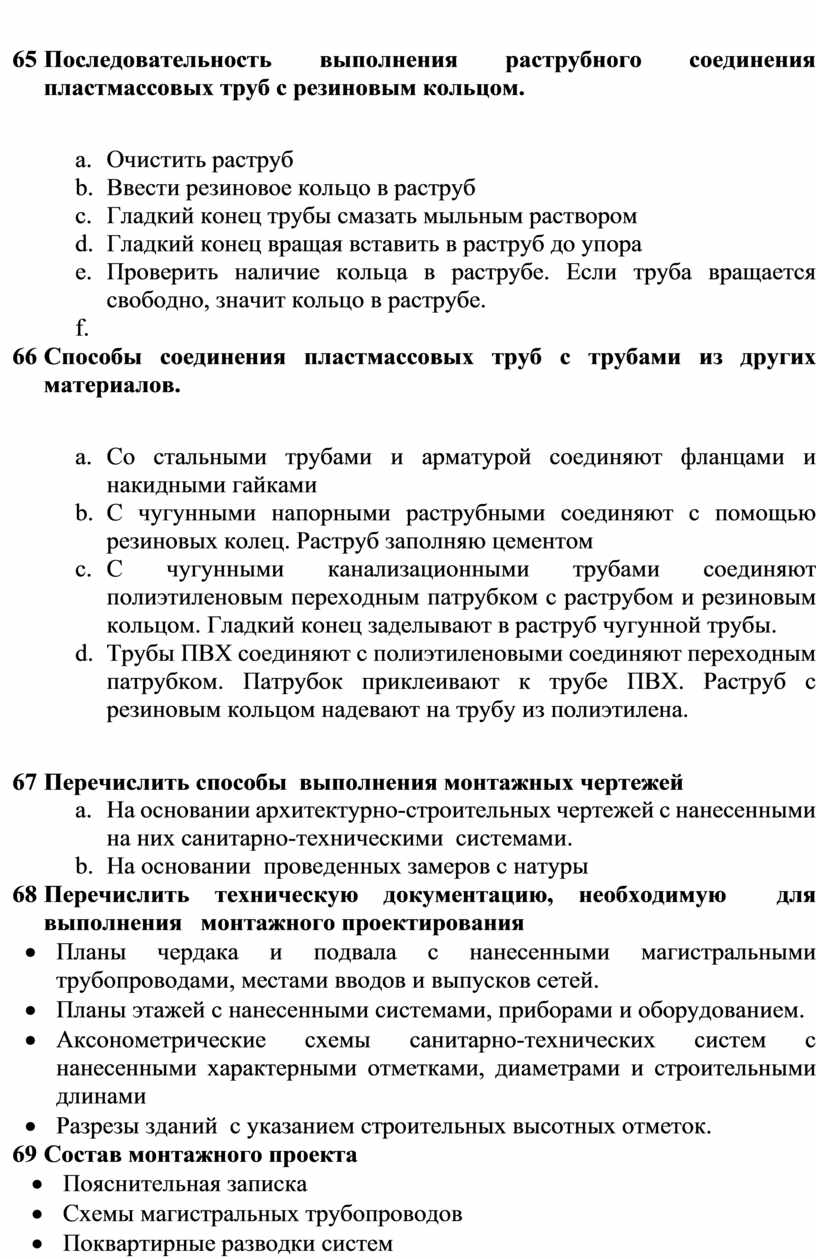

8 Последовательность выполнения раструбного соединения пластмассовых труб с резиновым кольцом.
Очистить раструб
Ввести резиновое кольцо в раструб
Гладкий конец трубы смазать мыльным раствором
Гладкий конец вращая вставить в раструб до упора
Проверить наличие кольца в раструбе. Если труба вращается свободно, значит кольцо в раструбе.
9 Способы соединения пластмассовых труб с трубами из других материалов.
Со стальными трубами и арматурой соединяют фланцами и накидными гайками
С чугунными напорными раструбными соединяют с помощью резиновых колец. Раструб заполняю цементом
С чугунными канализационными трубами соединяют полиэтиленовым переходным патрубком с раструбом и резиновым кольцом. Гладкий конец заделывают в раструб чугунной трубы.
Трубы ПВХ соединяют с полиэтиленовыми соединяют переходным патрубком. Патрубок приклеивают к трубе ПВХ. Раструб с резиновым кольцом надевают на трубу из полиэтилена.
10 Перечислить способы выполнения монтажных чертежей
На основании архитектурно-строительных чертежей с нанесенными на них санитарно-техническими системами.
На основании проведенных замеров с натуры

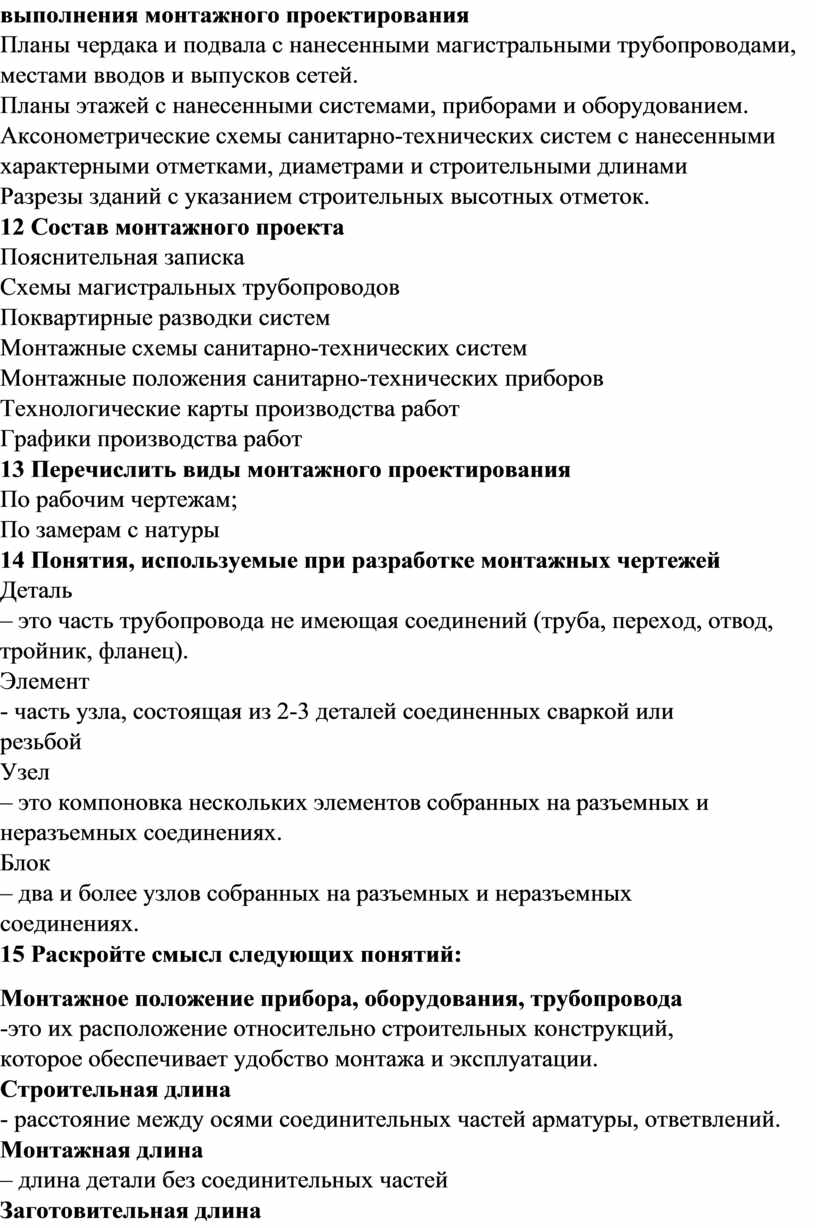

11 Перечислить техническую документацию, необходимую для выполнения монтажного проектирования
Планы чердака и подвала с нанесенными магистральными трубопроводами, местами вводов и выпусков сетей.
Планы этажей с нанесенными системами, приборами и оборудованием.
Аксонометрические схемы санитарно-технических систем с нанесенными характерными отметками, диаметрами и строительными длинами
Разрезы зданий с указанием строительных высотных отметок.
12 Состав монтажного проекта
Пояснительная записка
Схемы магистральных трубопроводов
Поквартирные разводки систем
Монтажные схемы санитарно-технических систем
Монтажные положения санитарно-технических приборов
Технологические карты производства работ
Графики производства работ
13 Перечислить виды монтажного проектирования
По рабочим чертежам;
По замерам с натуры
14 Понятия, используемые при разработке монтажных чертежей
Деталь
– это часть трубопровода не имеющая соединений (труба, переход, отвод, тройник, фланец).
Элемент
- часть узла, состоящая из 2-3 деталей соединенных сваркой или
резьбой
Узел
– это компоновка нескольких элементов собранных на разъемных и неразъемных соединениях.
Блок
– два и более узлов собранных на разъемных и неразъемных
соединениях.
15 Раскройте смысл следующих понятий:

Монтажное положение прибора, оборудования, трубопровода
-это их расположение относительно строительных конструкций,
которое обеспечивает удобство монтажа и эксплуатации.
Строительная длина
- расстояние между осями соединительных частей арматуры, ответвлений.
Монтажная длина
– длина детали без соединительных частей
Заготовительная длина
– полная длина отрезка трубы, необходимая для изготовления детали.
16В каком случае заготовительная длина равна монтажной
– у прямых деталей, не имеющих изгибов.

Определить монтажные и заготовительные длины деталей из стальных водогазопроводных труб
Задача 1
Фрагмент трубопровода системы холодного водоснабжения выполнен из стальных оцинкованных водогазопроводных труб ГОСТ 3262-75*. По схеме фрагмента системы холодного водоснабжения необходимо определить строительную, монтажную и заготовительную длину

Задача 2
Фрагмент трубопровода системы холодного водоснабжения выполнен из стальных оцинкованных водогазопроводных труб ГОСТ 3262-75*. По схеме фрагмента системы холодного водоснабжения необходимо определить строительную, монтажную и заготовительную длину

Задача 3
Фрагмент трубопровода системы холодного водоснабжения выполнен из стальных оцинкованных водогазопроводных труб ГОСТ 3262-75*. По схеме фрагмента системы холодного водоснабжения необходимо определить строительную, монтажную и заготовительную длину
Задача 4
Фрагмент трубопровода системы холодного водоснабжения выполнен из стальных оцинкованных водогазопроводных труб ГОСТ 3262-75*. По схеме фрагмента системы холодного водоснабжения необходимо определить строительную, монтажную и заготовительную длину

Задача 5
Фрагмент трубопровода системы холодного водоснабжения выполнен из стальных оцинкованных водогазопроводных труб ГОСТ 3262-75*. По схеме фрагмента системы холодного водоснабжения необходимо определить строительную, монтажную и заготовительную длину

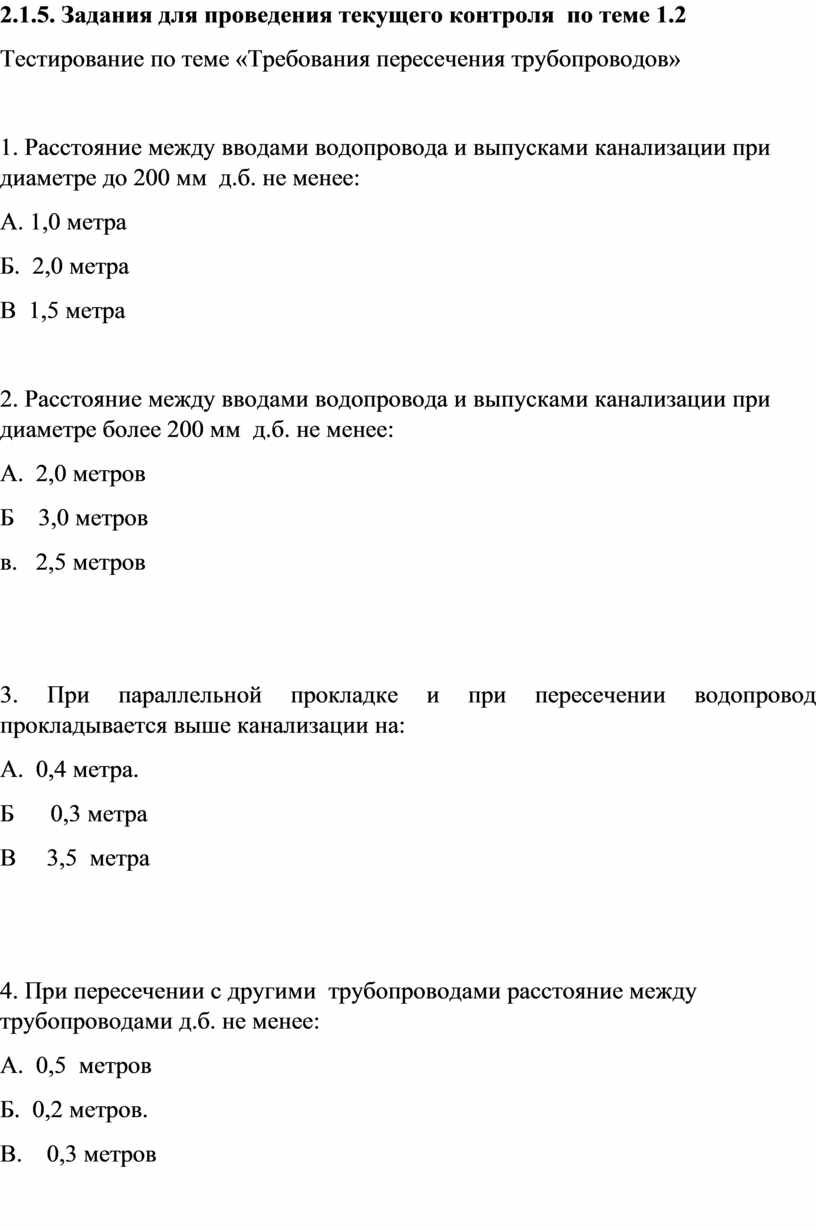

1 17 Расстояние между вводами водопровода и выпусками канализации при диаметре до 200 мм д.б. не менее:
А. 1,0 метра
Б. 2,0 метраВ 1,5 метра2.

2 18 Расстояние между вводами водопровода и выпусками канализации при диаметре более 200 мм д.б. не менее:
А. 2,0 метровБ 3,0 метровв. 2,5 метров3.

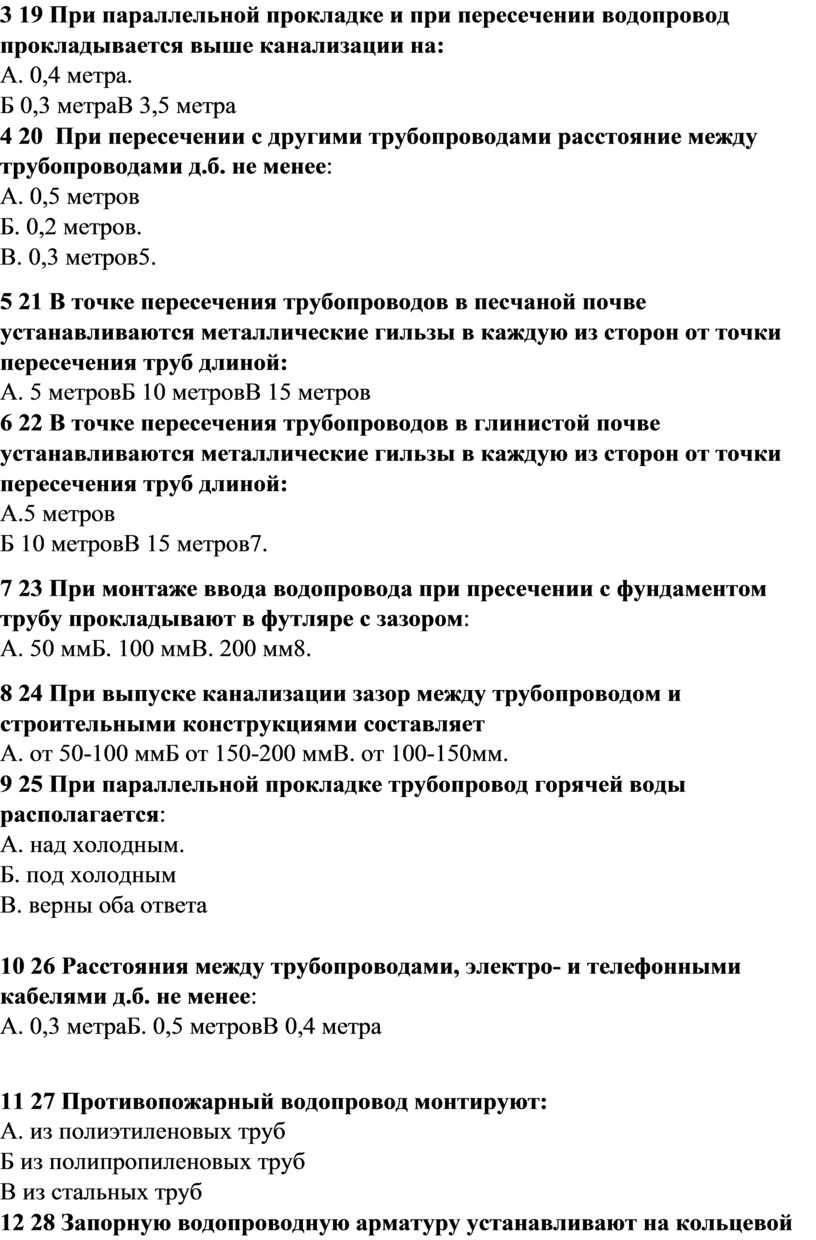

3 19 При параллельной прокладке и при пересечении водопровод прокладывается выше канализации на:
А. 0,4 метра.
Б 0,3 метраВ 3,5 метра
4 20  При пересечении с другими трубопроводами расстояние между трубопроводами д.б. не менее:
А. 0,5 метров
Б. 0,2 метров.
В. 0,3 метров5.

5 21 В точке пересечения трубопроводов в песчаной почве устанавливаются металлические гильзы в каждую из сторон от точки пересечения труб длиной:
А. 5 метровБ 10 метровВ 15 метров
6 22 В точке пересечения трубопроводов в глинистой почве устанавливаются металлические гильзы в каждую из сторон от точки пересечения труб длиной:
А.5 метров
Б 10 метровВ 15 метров7.

7 23 При монтаже ввода водопровода при пресечении с фундаментом трубу прокладывают в футляре с зазором:
А. 50 ммБ. 100 ммВ. 200 мм8.

8 24 При выпуске канализации зазор между трубопроводом и строительными конструкциями составляет
А. от 50-100 ммБ от 150-200 ммВ. от 100-150мм.
9 25 При параллельной прокладке трубопровод горячей воды располагается:
А. над холодным.
Б. под холодным
В. верны оба ответа

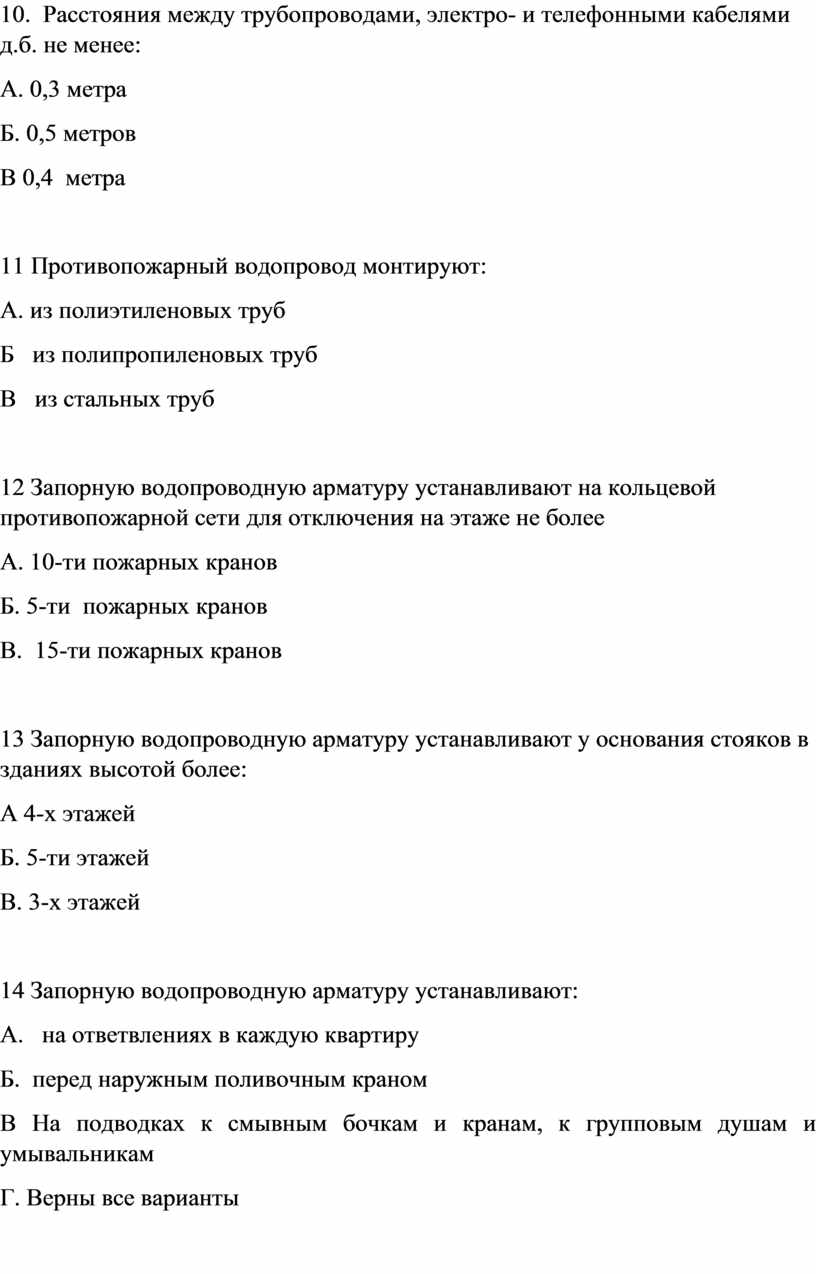

10 26 Расстояния между трубопроводами, электро- и телефонными кабелями д.б. не менее:
А. 0,3 метраБ. 0,5 метровВ 0,4 метра

11 27 Противопожарный водопровод монтируют:
А. из полиэтиленовых труб
Б из полипропиленовых труб
В из стальных труб

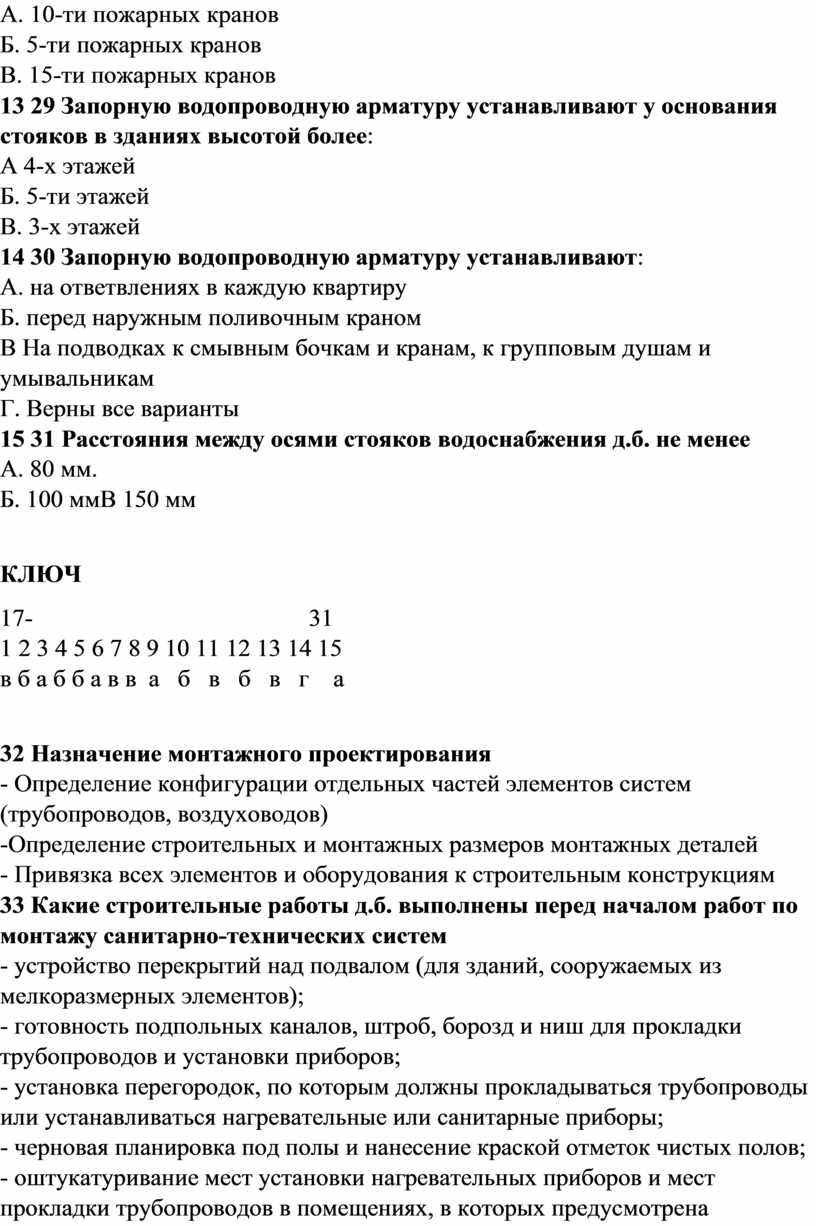

12 28 Запорную водопроводную арматуру устанавливают на кольцевой противопожарной сети для отключения на этаже не более
А. 10-ти пожарных кранов
Б. 5-ти пожарных кранов
В. 15-ти пожарных кранов
13 29 Запорную водопроводную арматуру устанавливают у основания стояков в зданиях высотой более:
А 4-х этажей
Б. 5-ти этажей
В. 3-х этажей
14 30 Запорную водопроводную арматуру устанавливают:
А. на ответвлениях в каждую квартиру
Б. перед наружным поливочным краном
В На подводках к смывным бочкам и кранам, к групповым душам и умывальникам
Г. Верны все варианты

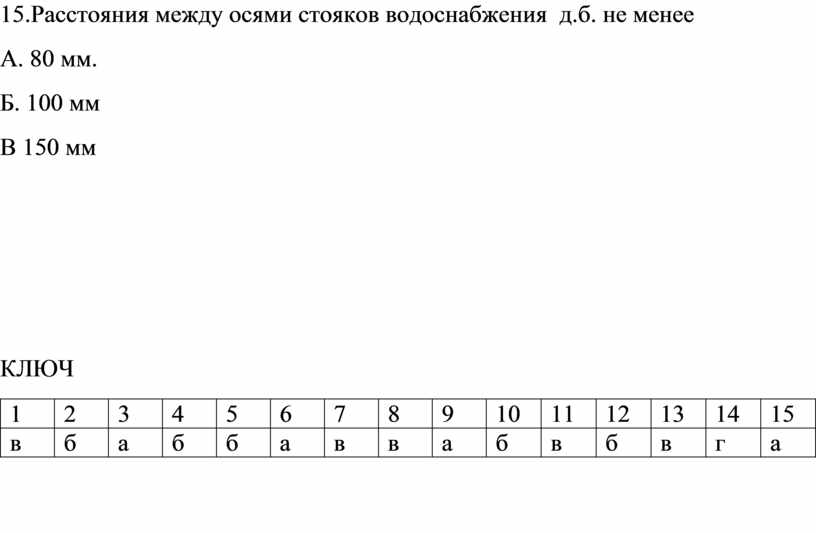

15 31 Расстояния между осями стояков водоснабжения д.б. не менее
А. 80 мм.
Б. 100 ммВ 150 мм

КЛЮЧ

17-                                          31
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
в б а б б а в в  а   б   в   б   в   г    а

32 Назначение монтажного проектирования
- Определение конфигурации отдельных частей элементов систем (трубопроводов, воздуховодов)
-Определение строительных и монтажных размеров монтажных деталей
- Привязка всех элементов и оборудования к строительным конструкциям
33 Какие строительные работы д.б. выполнены перед началом работ по монтажу санитарно-технических систем
- устройство перекрытий над подвалом (для зданий, сооружаемых из мелкоразмерных элементов);
- готовность подпольных каналов, штроб, борозд и ниш для прокладки трубопроводов и установки приборов;
- установка перегородок, по которым должны прокладываться трубопроводы или устанавливаться нагревательные или санитарные приборы;
- черновая планировка под полы и нанесение краской отметок чистых полов;
- оштукатуривание мест установки нагревательных приборов и мест прокладки трубопроводов в помещениях, в которых предусмотрена штукатурка;
- наличие отверстий в конструкциях для трубопроводов;
- наличие монтажных проемов для подачи в подвал санитарно-технического оборудования и материалов;
- прокладка временной электросети для питания подвала;
- свободный доступ ко всем местам производства санитарно-технических работ.

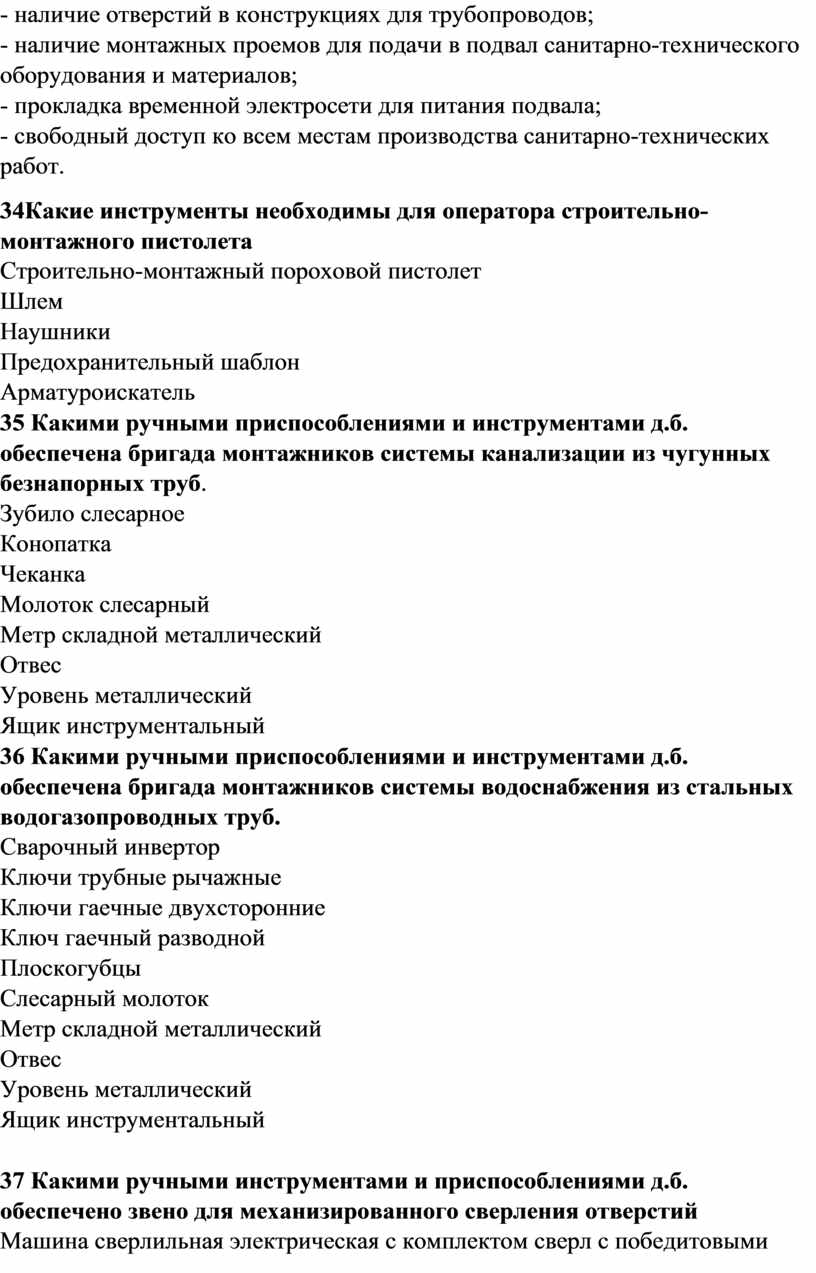

34Какие инструменты необходимы для оператора строительно-монтажного пистолета
Строительно-монтажный пороховой пистолет
Шлем
Наушники
Предохранительный шаблон
Арматуроискатель
35 Какими ручными приспособлениями и инструментами д.б. обеспечена бригада монтажников системы канализации из чугунных безнапорных труб.
Зубило слесарное
Конопатка
Чеканка
Молоток слесарный
Метр складной металлический
Отвес
Уровень металлический
Ящик инструментальный
36 Какими ручными приспособлениями и инструментами д.б. обеспечена бригада монтажников системы водоснабжения из стальных водогазопроводных труб.
Сварочный инвертор
Ключи трубные рычажные
Ключи гаечные двухсторонние
Ключ гаечный разводной
Плоскогубцы
Слесарный молоток
Метр складной металлический
Отвес
Уровень металлический
Ящик инструментальный

37 Какими ручными инструментами и приспособлениями д.б. обеспечено звено для механизированного сверления отверстий
Машина сверлильная электрическая с комплектом сверл с победитовыми наконечниками
Молоток слесарный
Зубило слесарное 300мм
Метр складной металлический
Штатив для установки дрели
Шаблон для разметки мест установки кронштейнов
Ящик инструментальный

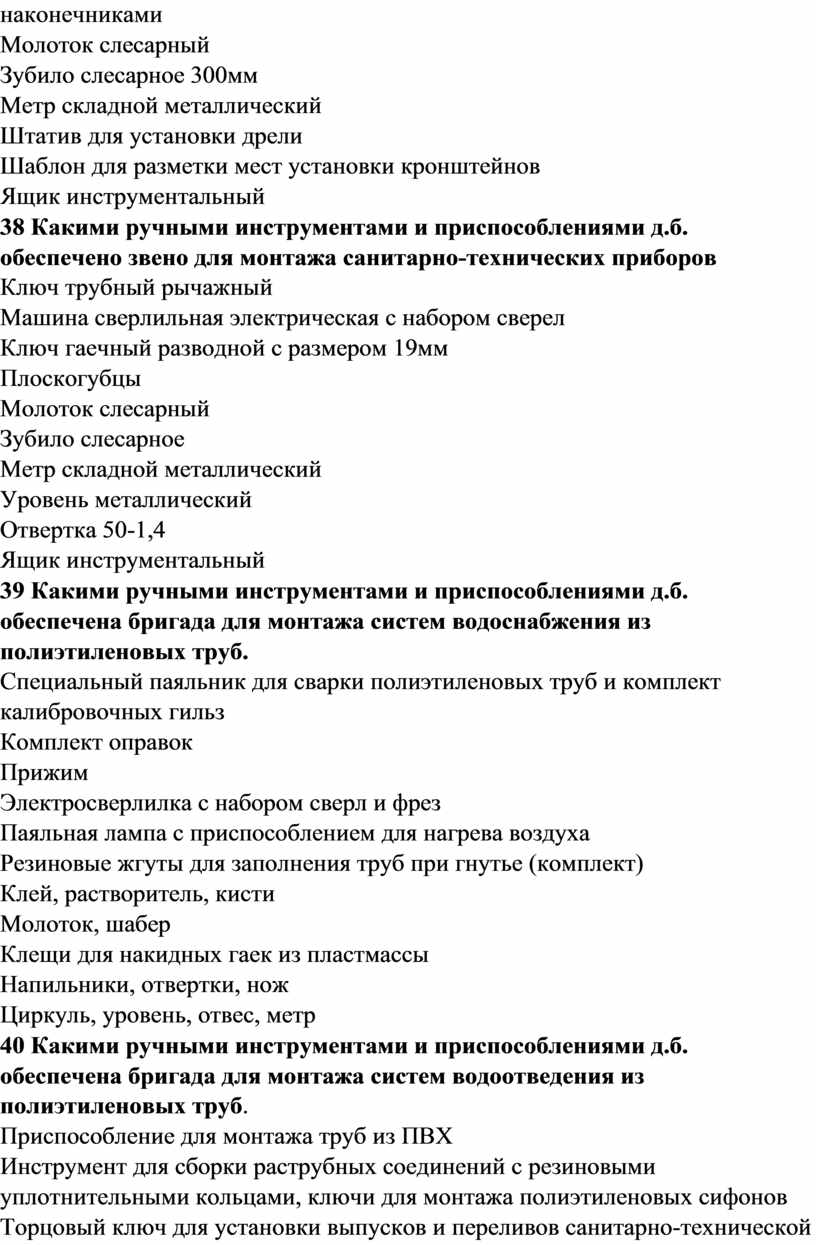

38 Какими ручными инструментами и приспособлениями д.б. обеспечено звено для монтажа санитарно-технических приборов
Ключ трубный рычажный
Машина сверлильная электрическая с набором сверел
Ключ гаечный разводной с размером 19мм
Плоскогубцы
Молоток слесарный
Зубило слесарное
Метр складной металлический
Уровень металлический
Отвертка 50-1,4
Ящик инструментальный
39 Какими ручными инструментами и приспособлениями д.б. обеспечена бригада для монтажа систем водоснабжения из полиэтиленовых труб.
Специальный паяльник для сварки полиэтиленовых труб и комплект калибровочных гильз
Комплект оправок
Прижим
Электросверлилка с набором сверл и фрез
Паяльная лампа с приспособлением для нагрева воздуха
Резиновые жгуты для заполнения труб при гнутье (комплект)
Клей, растворитель, кисти
Молоток, шабер
Клещи для накидных гаек из пластмассы
Напильники, отвертки, нож
Циркуль, уровень, отвес, метр
40 Какими ручными инструментами и приспособлениями д.б. обеспечена бригада для монтажа систем водоотведения из полиэтиленовых труб.
Приспособление для монтажа труб из ПВХ
Инструмент для сборки раструбных соединений с резиновыми уплотнительными кольцами, ключи для монтажа полиэтиленовых сифонов
Торцовый ключ для установки выпусков и переливов санитарно-технической арматуры
Приспособление для снятия крышек ревизий
Стусло деревянное, рашпиль плоский тупоносый, рейка длинной 1500мм
Отвертка, нож, циркуль с карандашом
Уровень, отвес, метр складной металлический

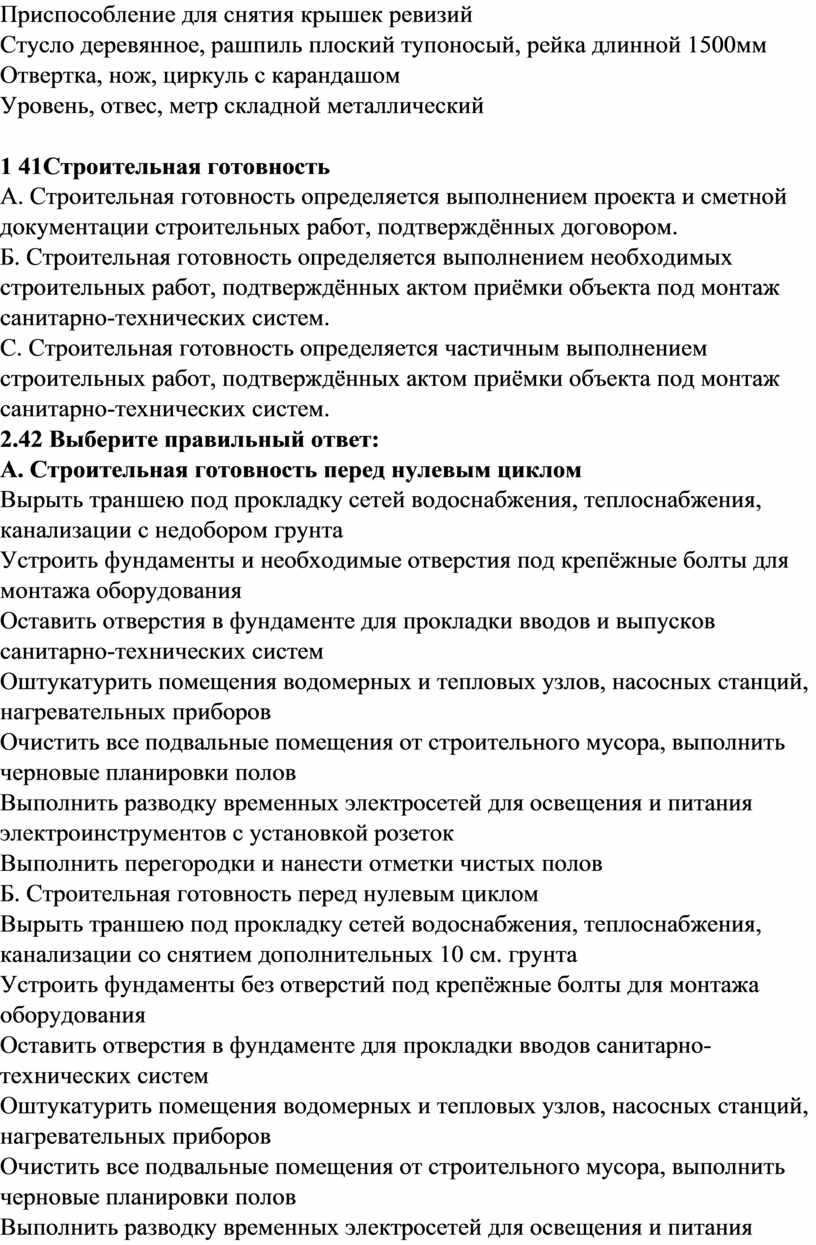

1 41Строительная готовность
А. Строительная готовность определяется выполнением проекта и сметной документации строительных работ, подтверждённых договором.
Б. Строительная готовность определяется выполнением необходимых строительных работ, подтверждённых актом приёмки объекта под монтаж санитарно-технических систем.
С. Строительная готовность определяется частичным выполнением строительных работ, подтверждённых актом приёмки объекта под монтаж санитарно-технических систем.
2.42 Выберите правильный ответ:
А. Строительная готовность перед нулевым циклом
Вырыть траншею под прокладку сетей водоснабжения, теплоснабжения, канализации с недобором грунта
Устроить фундаменты и необходимые отверстия под крепёжные болты для монтажа оборудования
Оставить отверстия в фундаменте для прокладки вводов и выпусков санитарно-технических систем
Оштукатурить помещения водомерных и тепловых узлов, насосных станций, нагревательных приборов
Очистить все подвальные помещения от строительного мусора, выполнить черновые планировки полов
Выполнить разводку временных электросетей для освещения и питания электроинструментов с установкой розеток
Выполнить перегородки и нанести отметки чистых полов
Б. Строительная готовность перед нулевым циклом
Вырыть траншею под прокладку сетей водоснабжения, теплоснабжения, канализации со снятием дополнительных 10 см. грунта
Устроить фундаменты без отверстий под крепёжные болты для монтажа оборудования
Оставить отверстия в фундаменте для прокладки вводов санитарно-технических систем
Оштукатурить помещения водомерных и тепловых узлов, насосных станций, нагревательных приборов
Очистить все подвальные помещения от строительного мусора, выполнить черновые планировки полов
Выполнить разводку временных электросетей для освещения и питания электроинструментов без установки розеток
Выполнить перегородки
В. Строительная готовность перед нулевым циклом
Наметить трассу траншеи под прокладку сетей водоснабжения, теплоснабжения, канализации с недобором грунта
Устроить фундаменты и необходимые отверстия под крепёжные болты для монтажа оборудования
Оставить отверстия в фундаменте для прокладки выпусков санитарно-технических систем
Обозначить местоположение помещений водомерных и тепловых узлов, насосных станций, нагревательных приборов
Подготовить для вывозы из подвальных помещений строительный мусор
Выполнить разводку временных электросетей для освещения и питания электроинструментов с установкой розеток
Выполнить перегородки и нанести отметки чистых полов
3 43.Выберите правильный ответ:
А. Строительная готовность перед началом монтажа санитарно-технических в строящемся здании
Сооружение межэтажных перекрытий, перегородок и лестничных маршей
Наличие отверстий и борозд в перекрытиях, стенах и перегородках для монтажа трубопроводов и воздуховодов санитарно-технических систем
Оштукатурены строительные конструкции в месте монтажа нагревательных приборов, санитарно-технических приборов
Проложены временные сети электроснабжения с установкой розеток на каждом этаже
Нанести отметки чистых полов
Очистить все помещения от строительного мусора, выполнить черновые планировки полов
Б. Строительная готовность перед началом монтажа санитарно-технических в строящемся здании
Сооружение лестничных маршей, перегородок
Наличие отверстий в перекрытиях, стенах и перегородках для монтажа трубопроводов и воздуховодов санитарно-технических систем
Оштукатурены строительные конструкции в месте монтажа нагревательных приборов,
Проложены временные сети электроснабжения с установкой розеток на первом этаже
Нанесены отметки полов с покрытием
Подготовить вывоз строительного мусора, выполнить черновые планировки полов
В. Строительная готовность перед началом монтажа санитарно-технических в строящемся здании
Сооружение лестничных маршей
Наличие отверстий в перекрытиях, стенах и перегородках для монтажа трубопроводов и воздуховодов санитарно-технических систем
Оштукатурены строительные конструкции в месте монтажа санитарно-технических приборов,
Проложены временные сети электроснабжения с установкой розеток на первом этаже
Нанесены отметки полов с покрытием
Подготовить вывоз строительного мусора, выполнить черновые планировки полов
4.44 Выберите правильный ответ:
Недобор при машинной копке траншеи
10 см
Б 5 см15 см5.

5 45Выберите правильный ответ:
Недобор при ручной копке траншеи
10 смБ 5 см
15 см

6.46 Выберите правильный ответ:
А. Методы производства заготовок
Операционно-поточный
Конвейерный
Поточно- заготовительный
Б. Методы производства заготовок
Операционный
Конвейерный
Поточный
В. Методы производства заготовок
Операционный
Конвейерный
Поточно-операционный
7. 47 Выберите правильный ответ:
Испытательное давление радиаторных узлов
А Р= 0,52 МПа
Б Р= 1,2 МПа
В Р= 0,2 МПа
8. 48 Выберите правильный ответ:
Испытательное давление конвекторных узлов
АР= 012 МПа
Б Р= 0,1 МПа
В Р= 1,2 МПа

9.49 Выберите неправильный ответ:
Виды испытаний отопительных систем
АГидравлические
Б Тепловые
В Механические
10.50 Выберите правильный ответ:
Значение испытательного давления и продолжительности для систем отопления
АРраб+0,1 МПа, но не более 0,6 МПа в нижней точке в течении 5 минут
Б Рраб-0,1 МПа, но не более 0,6 МПа в верхней точке в течении 25 минут
В Рраб+1 МПа, но не более 2,6 МПа в нижней точке в течении 15 минут
11. 51 Выберите правильный ответ:
Температура воздуха в помещении где проводятся гидравлические испытания
А Не ниже 50С
Б Не ниже 00С
В Не ниже 100С
12. 52 Выберите правильный ответ:
Значение испытательного давления и продолжительности для систем хозяйственно-питьевого водоснабжения
А Выше рабочего на 0,1 МПа в течении 20 минут
Б. Выше рабочего на 0,5 МПа, но не более 1 МПа в течении 10 минут
В Выше рабочего на 1 МПа, в но не более 2 МПа течении 5 минут
13. 53 Выберите неправильный ответ:
Способы выполнения санитарно-технических работ
А Последовательно-операционный
Б Параллельный
В Поточный
Г Последовательный
14. 54 Выберите два неправильных ответа:
Способы оплаты при выполнении санитарно-технических работ
А Сдельная
Б. Аккордная
В Повременная
Г Безнарядная
Д Сдельно-аккордная
Е Повременно-премиальная

Ключ

414243-                                  54
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Б А А А Б В В Б В А А Б А D, E

1 .55 Выберите правильный ответ:
Сметная стоимость строительно-монтажных работ включает:
А. Прямые затраты, накладные расходы, сметную прибыль;
Б. Прямые затраты, накладные расходы;
В. Затраты на основную заработную плату рабочих-строителей, стоимость строительных материалов, стоимость эксплуатации строительных машин и механизмов;
Г. Стоимость строительных работ, стоимость монтажных работ, стоимость оборудования, мебели и инвентаря, стоимость прочих затрат.
2 . 56 Выберите правильный ответ:
Единичная расценка – это:
А. Себестоимость строительно-монтажных работ для конкретного региона, определяемая на основе сметных цен, зафиксированных на принятую дату;
Б. Совокупность ресурсов, установленная на принятый измеритель строительных, монтажных и других работ;
В. Затраты труда строителей, время работы строительных машин, количество материалов, изделий и конструкций;
Г. Стоимость строительных, монтажных и других работ, установленная на принятую единицу измерения.
3.57 Выберите правильный ответ:
Назначение локальной сметы:
А. Определять стоимость материалов;
Б. Определять стоимость объекта;
В. Определять лимит средств на строительство;
Г. Определять стоимость вида работ.

4. 58 Выберите правильный ответ:
Локальная смета – это:
А. Первичные сметные документы, которые составляются на отдельные виды работ;
Б. Первичные сметные документы, которые составляются на здания и сооружения, сети и благоустройство на основе ГЭСН и ПОС;
В. Сметная документация, разработанная с учетом лимитированных затрат;
Г. Сметная стоимость прямых затрат, накладных расходов, сметной прибыли, затрат на временные здания и сооружения, затрат на зимнее удорожание, прочих работ и затрат по объекту
5. 59 Выберите правильный ответ:
Стоимость, определяемая локальными сметными расчетами (сметами), включает в себя:
А. Прямые затраты, накладные расходы, сметную прибыль и прочие затраты;
Б. Заработную плату, эксплуатацию машин и стоимость материалов;
В. Прямые затраты, накладные расходы, сметную прибыль;
Г. Договорную стоимость на строительно-монтажные работы.
6. 60 Выберите правильный ответ:
Сметными нормами предусмотрено производство работ:
А. В нормальных (стандартных) условиях, не осложненных внешними факторами;
Б. При производстве работ в особых условиях;
В. В нормальных (стандартных) условиях, не осложненных внешними факторами и при производстве работ в особых условиях;
Г. В условиях учитывающих стесненность, загазованность, вблизи действующего оборудования.
7.61  Выберите правильный ответ:
Сметные нормативы –это:
А. Комплекс сметных норм, единичных расценок и сметных цен, объединенных в отдельные сборники.
Б. Совокупность ресурсов, установленная на принятый измеритель строительных, монтажных и других работ.
В. Затраты труда строителей, время работы строительных машин, количество материалов, изделий и конструкций.
Г. Стоимость строительных, монтажных и других работ, установленная на принятую единицу измерения.
8. 62 Выберите правильный ответ:
Территориальные единичные расценки (ТЕР-2001) используются при:
А. Составлении локальной сметы базисно-индексным методом;
Б. Составлении локальной сметы ресурсно-индексным методом;
В. Составлении локальной сметы ресурсным методом;
Г. Составлении объектной сметы
9. 63 Выберите правильный ответ:
Государственные элементные сметные нормы (ГЭСН-81) используются при:
А. Составлении локальной сметы базисно-индексным методом;
Б. Составлении локальной сметы ресурсно-индексным методом;
В. Составлении калькуляции транспортных расходов;
Г. Составлении объектной сметы.
10.64 Выберите правильный ответ:
Сметная стоимость материалов рассчитывается:
А. По сборникам ТЕР;
Б. В калькуляции сметной стоимости материалов;
В. В объектной смете;
Г. В сводном сметном расчете стоимости строительства

65   Порядок выполнения фланцевого соединения стальных труб

·        Отцентровать фланцы оправками, вставленными в отверстия труб

·        Совместить  болтовых отверстий

·        Установить прокладки между фланцами

·        Установить болты в отверстия (не снимая оправки)

·        Навитнить гайки на болты

·        Снять оправку

66   Порядок выполнения клеевого бандажного соединения стальных труб

a.      Зафиксировать стык сварной прихваткой в 2 точках по окружности трубы

b.     Зачистить наружные поверхности труб на ширину нахлестки

c.      Приготовить клеевой раствор

d.     Нанести клей на стеклоленты тонким слоем

e.      Намотать ленту в радиальном направлении с натягом без перекосов

f.       Середина ленты д.б. расположена над местом стыка конца труб.

67   Перечислить способы соединения пластмассовых труб и этапы подготовки к выполнению работ.

a.      Контакно-стыковое

b.     Раструбная сварка

c.      Сварка нагретым газом с применением присадочного материала.

1.     Этап - Осмотреть трубы и подобрать  по диаметру, толщине стенки и партии поставки.

2.     Проверить сопряжение деталей

3.     Этап  - Очистить и обезжирить концы труб снаружи и внутри

68   Порядок выполнения контактной раструбной сварки.

a.      Провести подготовку труб

b.     Ввести нагревательный элемент между стыками труб

c.      После оплавления поверхности трубы развести

d.     Быстро вставить гладкий конец в раструб

e.      Выдержать трубы в неподвижном состоянии до остывания.

69
Порядок выполнения соединения пластмассовых труб на клею

a.      Проверить сопряжение деталей (муфты  и труб)

b.     Разметить посадочную длину

c.      Зачистить наружную и внутреннюю поверхности стыков

d.     Обезжирить

e.      Нанести клей кистью

f.       Соединить трубы и удалить лишний клей

g.     Выдержать трубы в течении 2 часов.

70   Последовательность выполнения раструбного соединения  пластмассовых труб с резиновым кольцом.

a.      Очистить раструб

b.     Ввести резиновое кольцо в раструб

c.      Гладкий конец трубы смазать мыльным раствором

d.     Гладкий конец вращая вставить в раструб до упора

e.      Проверить наличие кольца в раструбе. Если труба вращается свободно, значит кольцо в раструбе.

f.

71   Способы соединения пластмассовых труб с трубами из других материалов.

a.      Со стальными трубами и арматурой соединяют фланцами и накидными гайками

b.     С чугунными напорными раструбными соединяют с помощью резиновых колец. Раструб заполняю цементом

c.      С чугунными канализационными трубами соединяют полиэтиленовым переходным патрубком с раструбом и резиновым кольцом. Гладкий конец заделывают в раструб чугунной трубы.

d.     Трубы ПВХ соединяют с полиэтиленовыми соединяют переходным патрубком. Патрубок приклеивают к трубе ПВХ. Раструб с резиновым кольцом надевают на трубу из полиэтилена.

72   Последовательность выполнения раструбного соединения  пластмассовых труб с резиновым кольцом.

a.      Очистить раструб

b.     Ввести резиновое кольцо в раструб

c.      Гладкий конец трубы смазать мыльным раствором

d.     Гладкий конец вращая вставить в раструб до упора

e.      Проверить наличие кольца в раструбе. Если труба вращается свободно, значит кольцо в раструбе.

f.

73   Способы соединения пластмассовых труб с трубами из других материалов.

a.      Со стальными трубами и арматурой соединяют фланцами и накидными гайками

b.     С чугунными напорными раструбными соединяют с помощью резиновых колец. Раструб заполняю цементом

c.      С чугунными канализационными трубами соединяют полиэтиленовым переходным патрубком с раструбом и резиновым кольцом. Гладкий конец заделывают в раструб чугунной трубы.

d.     Трубы ПВХ соединяют с полиэтиленовыми соединяют переходным патрубком. Патрубок приклеивают к трубе ПВХ. Раструб с резиновым кольцом надевают на трубу из полиэтилена.

74   Перечислить способы  выполнения монтажных чертежей

a.      На основании архитектурно-строительных чертежей с нанесенными на них санитарно-техническими  системами.

b.     На основании  проведенных замеров с натуры

75   Перечислить техническую документацию, необходимую  для  выполнения   монтажного проектирования

·        Планы чердака и подвала с нанесенными магистральными трубопроводами, местами вводов и выпусков сетей.

·        Планы этажей с нанесенными системами, приборами и оборудованием.

·        Аксонометрические схемы санитарно-технических систем с нанесенными характерными отметками, диаметрами и строительными длинами

·        Разрезы зданий  с указанием строительных высотных отметок.

76   Состав монтажного проекта

·        Пояснительная записка

·        Схемы магистральных трубопроводов

·        Поквартирные разводки систем

·        Монтажные схемы санитарно-технических систем

·        Монтажные положения санитарно-технических приборов

·        Технологические карты производства работ

·        Графики производства работ

77   Перечислить виды монтажного проектирования

a.      По рабочим чертежам;

b.     По замерам с натуры

75 Понятия, используемые при разработке монтажных чертежей

Деталь

– это часть трубопровода не имеющая соединений (труба, переход, отвод, тройник, фланец).

Элемент

- часть узла, состоящая  из 2-3 деталей соединенных сваркой или

резьбой

Узел

– это компоновка нескольких элементов собранных на разъемных и неразъемных соединениях.

Блок

          – два и более узлов собранных на разъемных и неразъемных

         соединениях.

76          Монтажное положение прибора, оборудования, трубопровода

        -это их расположение относительно строительных конструкций,

         которое обеспечивает удобство монтажа и эксплуатации.

Строительная длина

- расстояние между осями соединительных частей арматуры, ответвлений.

Монтажная длина

– длина детали без соединительных частей

Заготовительная длина

 – полная длина отрезка трубы, необходимая для изготовления детали.

77   В каком случае заготовительная длина равна монтажной

– у прямых деталей, не имеющих изгибов.

2.1.5. Задания для проведения текущего контроля  по теме 1.2

Тестирование по теме «Требования пересечения трубопроводов»

1. Расстояние между вводами водопровода и выпусками канализации при диаметре до 200 мм  д.б. не менее:

А. 1,0 метра

Б.  2,0 метра

В  1,5 метра

2. Расстояние между вводами водопровода и выпусками канализации при диаметре более 200 мм  д.б. не менее:

А.  2,0 метров

Б    3,0 метров

в.   2,5 метров

3. При параллельной прокладке и при пересечении водопровод прокладывается выше канализации на:

А.  0,4 метра.

Б      0,3 метра

В     3,5  метра

4. При пересечении с другими  трубопроводами расстояние между трубопроводами д.б. не менее:

А.  0,5  метров

Б.  0,2 метров.

В.    0,3 метров

5. В точке пересечения трубопроводов в песчаной почве устанавливаются металлические гильзы в каждую из сторон от точки пересечения труб  длиной:

А. 5 метров

Б   10 метров

В   15 метров

6. В точке пересечения трубопроводов в глинистой почве устанавливаются металлические гильзы в каждую из сторон от точки пересечения труб  длиной:

А.5 метров

Б 10 метров

В 15 метров

7. При монтаже ввода водопровода при пресечении с фундаментом трубу прокладывают в футляре с зазором:

А.  50 мм

Б. 100 мм

В. 200 мм

8. При выпуске канализации зазор между трубопроводом и строительными конструкциями составляет

А. от 50-100 мм

Б   от 150-200 мм

В.  от 100-150мм.

9.     При параллельной прокладке трубопровод горячей воды располагается:

А. над холодным.

     Б.   под холодным

     В.  верны оба ответа

10.  Расстояния между трубопроводами, электро- и телефонными кабелями д.б. не менее:

А. 0,3 метра

Б. 0,5 метров

В 0,4  метра

11 Противопожарный водопровод монтируют:

А. из полиэтиленовых труб

Б   из полипропиленовых труб

В   из стальных труб

12 Запорную водопроводную арматуру устанавливают на кольцевой противопожарной сети для отключения на этаже не более

А. 10-ти пожарных кранов

Б. 5-ти  пожарных кранов

В.  15-ти пожарных кранов

13 Запорную водопроводную арматуру устанавливают у основания стояков в зданиях высотой более:

А 4-х этажей

Б. 5-ти этажей

В. 3-х этажей

14 Запорную водопроводную арматуру устанавливают:

А.   на ответвлениях в каждую квартиру

Б.  перед наружным поливочным краном

В На подводках к смывным бочкам и кранам, к групповым душам и умывальникам

Г. Верны все варианты

15.Расстояния между осями стояков водоснабжения  д.б. не менее

А. 80 мм.

Б. 100 мм

В 150 мм

КЛЮЧ
