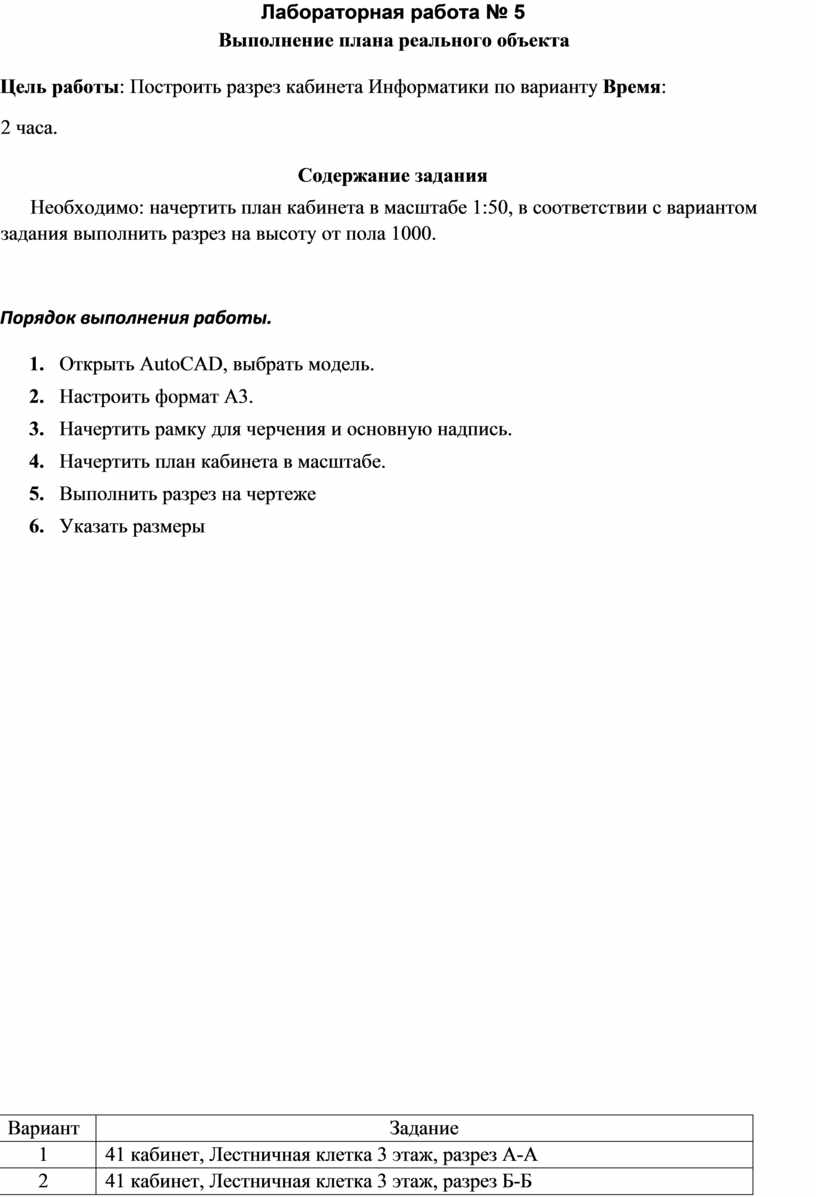

Лабораторная работа № 5
Выполнение плана реального объекта
Цель работы: Построить разрез кабинета Информатики по варианту Время: 2 часа.
Содержание задания
Необходимо: начертить план кабинета в масштабе 1:50, в соответствии с вариантом задания выполнить разрез на высоту от пола 1000.
Порядок выполнения работы.
1. Открыть AutoCAD, выбрать модель.
2. Настроить формат А3.
3. Начертить рамку для черчения и основную надпись.
4. Начертить план кабинета в масштабе.
5. Выполнить разрез на чертеже
6. Указать размеры
|

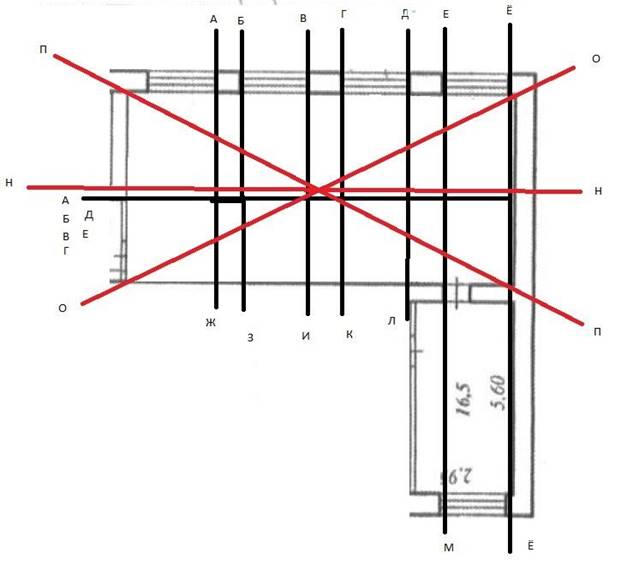

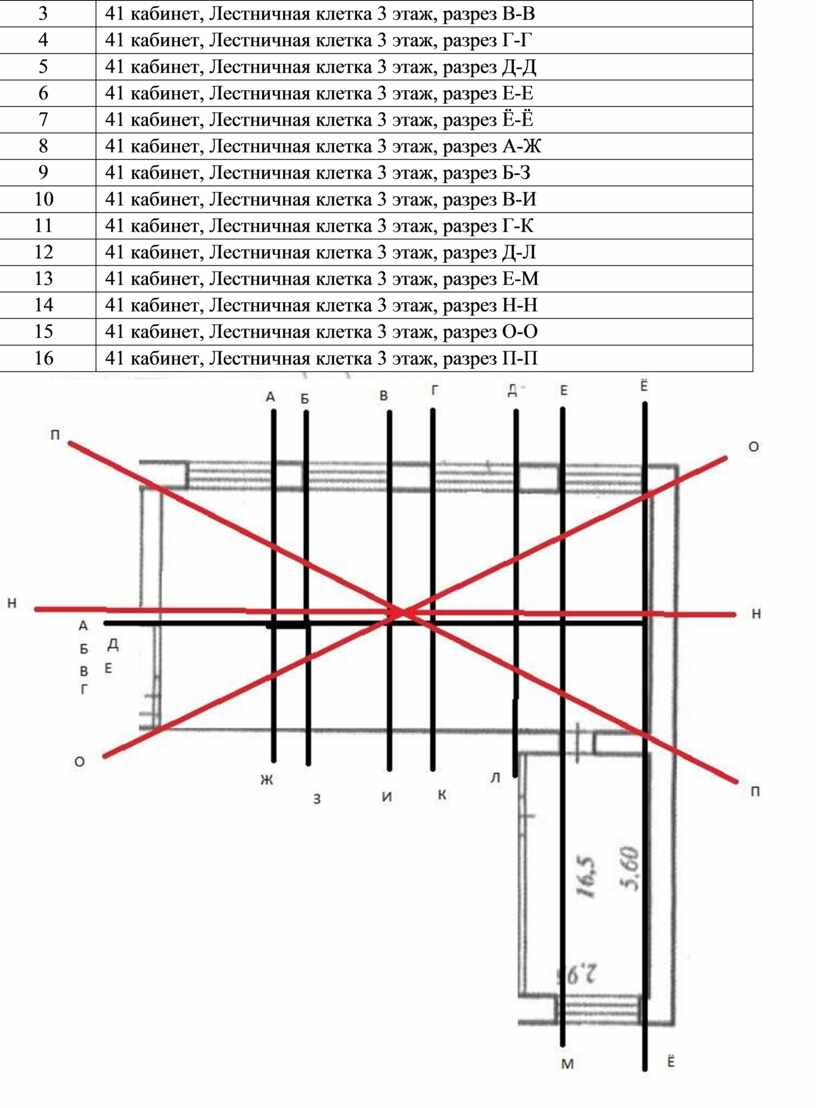

Вариант |
Задание |
|
1 |
41 кабинет, Лестничная клетка 3 этаж, разрез А-А |
|
2 |
41 кабинет, Лестничная клетка 3 этаж, разрез Б-Б |
|
3 |
41 кабинет, Лестничная клетка 3 этаж, разрез В-В |
|
4 |
41 кабинет, Лестничная клетка 3 этаж, разрез Г-Г |
|
5 |
41 кабинет, Лестничная клетка 3 этаж, разрез Д-Д |
|
6 |
41 кабинет, Лестничная клетка 3 этаж, разрез Е-Е |
|
7 |
41 кабинет, Лестничная клетка 3 этаж, разрез Ё-Ё |
|
8 |
41 кабинет, Лестничная клетка 3 этаж, разрез А-Ж |
|
9 |
41 кабинет, Лестничная клетка 3 этаж, разрез Б-З |
|
10 |
41 кабинет, Лестничная клетка 3 этаж, разрез В-И |
|
11 |
41 кабинет, Лестничная клетка 3 этаж, разрез Г-К |
|
12 |
41 кабинет, Лестничная клетка 3 этаж, разрез Д-Л |
|
13 |
41 кабинет, Лестничная клетка 3 этаж, разрез Е-М |
|
14 |
41 кабинет, Лестничная клетка 3 этаж, разрез Н-Н |
|
15 |
41 кабинет, Лестничная клетка 3 этаж, разрез О-О |
|
16 |
41 кабинет, Лестничная клетка 3 этаж, разрез П-П |
